eherzada ulan Ispitivanje curenja NDT tehnologija bazirana na
Šeherzada Đulan
Ispitivanje curenja • NDT tehnologija bazirana na curenju tekućina ili gasova • Uzroci curenja • Faktori koji utiču na brzinu curenja • Opasne pojave po okolinu • Ekološka katastrofa u Izraelu • Izljev nafte u Meksičkom zaljevu
Ispitivanje curenja Ekološka katastrofa u izraelskoj pustinji
Ispitivanje curenja Slika 1: Naznake da postoji curenje
Ispitivanje curenja Slika 2: Primjeri curenja tečnosti i gasa
Vrste curenja • Postoje dvije vrste curenja: 1) Stvarno curenje 2) Virtualno curenje • Uzroci virtualnog curenja Slika 3: Vrste curenja Tabela 1: Temperature isparavanja za date materijale
Tok fluida Slika 4: Razvoj toka
Tok fluida Slika 5: Različiti režimi toka razdvojeni linijama konstantnih knudsenovih brojeva
Akustične metode • Akustični senzori • Osnovni pravac linije signala zvuka • Niskofrekventni zvučni signal • Odstupanja od osnovnog pravca signala • Geo-telefoni Slika 6: Detekcija mjesta curenja pomoću senzora Slika 7: Geo-telefon
Ispitivanje mjehurićima • Najstarija metoda za ispitivanje curenja • Na sumnjiva mjesta se nanosi odgovarajuća preporučena pjena • Pojava mjehurića • Vakuumske kutije za ispitivanje Slika 8: Vakuumska kutija za cilindre Slika 9: Primjeri ispitivanja mjehurićima
Infracrveno termografsko ispitivanje • Toplotna provodljivost vode • Promjena temperature iznad mjesta curenja • Infracrveni radiometar visoke rezolucije Slika 10: Radiometar pokazuje promjenu temperature
Metoda bombardovanja pomoću helijuma • Ispitivanje curenja za male hermetički zatvorene dijelove • Detektor za otkrivanje curenja helijuma • Izmjerena veličina curenja • Stvarna veličina curenja • Naknadno ispitivanje za veće pukotine Slika 11: Formula za izmjerenu veličinu curenja
Ispitivanje pomoću gasova • Amonijak i halogeni gasovi • Superiorna osjetljivost helijumske metode • Zahtijeva dobro provjetravanje • Ispitivanje curenja pomoću helijuma je najčešća i najvažnija metoda ispitivanja curenja današnjice Tabela 2: Gasovi koji se najčešće koriste za ispitivanje
Ispitivanje pomoću gasova • Metode ispitivanja helijumom: Slika 12: Metoda pomoću sprej sonde Slika 13: „Sniffer” metoda
Ispitivanje curenja sa metodama promjene pritiska • Povećanje pritiska Slika 14: Promjena pritiska s vremenom • Razlika pritiska • Smanjenje pritiska Slika 15: Smanjenje pritiska je linearna funkcija
Oprema za ispitivanje

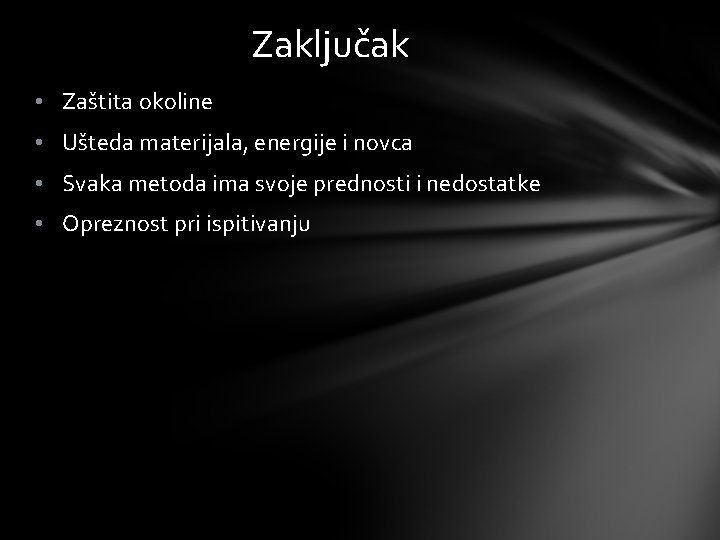

Zaključak • Zaštita okoline • Ušteda materijala, energije i novca • Svaka metoda ima svoje prednosti i nedostatke • Opreznost pri ispitivanju
