Egységes Erdőgazdálkodási Vállalati Rendszer >> Erdészeti szakmai és térinformatikai alrendszer >>> Rendszergazdai tudnivalók Rendszergazdai oktatás Budapest, 2009. január 12. Miszori Krisztián – Digi. Terra Kft.

Tartalom • • • Általános ismertetés Rendszerkövetelmények Telepítés és konfigurálás MS-SQL ismertetés Az EIR 5 program áttekintése

Általános ismertetés

Technológia EIR v 5 Digi. Terra. Net Keretrendszer Microsoft. Net Framework Windows operációs rendszer Hardver

Rendszerkövetelmények

Rendszerkövetelmények Szerver I. Adatbázis és Webszolgáltatás futtatására szolgáló dedikált szerver Hardver: Javasolt: IBM Server (Processzor: korszerű IBM Quad-core Intel Xeon Processzor, Memória: 6 -8 GB (kisebb cégeknél 4 GB), Merevlemez: Min: 100 GB, illetve a piacon kapható /Raid 10 javasolt, S-ATA/SAS architektúrában/) Szoftver - Microsoft Windows Server 2003 (liszenszköteles) 32 bites - Microsoft SQL Server 2005 (liszenszköteles) - Microsoft SQL Server 2005 Server Managment Studio (liszenszköteles)- Internet Information Server (IIS) minimum v 6 (Az operációs rendszer része) Server II. Alkalmazásszerver, lehet Citrix is. Hardver: Processzor: korszerű IBM Quad-core Intel Xeon Processzor, Memória: 4 -6 GB (Kisebb cégeknél 4 GB), Merevlemez: Min: 100 GB /Raid 10 javasolt, S-ATA/SAS architektúrában/ Szoftver Microsoft Windows Server 2003 (liszenszköteles) 32 bites - Terminálszerver liszenszek (a felhasználók számától függően, ez kb. 30 felhasználóig OK. ) - EIR v 5 Javasolt: a szerverek tápellátásához szünetmentes tápegységet beszerezni. Kliens Hardver: min. ~512 Mb RAM, minimum 1 Ghz-es x 86 processzor, 1 Gb hely Szoftver: Windows XP vagy Vista Microsoft Office XP vagy 2003 vagy 2007 - exporthoz (Többi szoftverkomponens a szoftver telepítésénél kerül ismertetésre) Hálózat TCP/IP alapú hálózat (vezetékes, vagy vezeték nélküli) Biztonságos kapcsolat (Belső hálózat, VPN, VNC)

Telepítés és konfigurálás

Az EIR 5 Kliens-Szerver felépítésű rendszer

EIR 5 telepítés Áttekintés >>> Szerverek telepítése (adatbáziszerver) >>> Kliensek telepítése

EIR 5 telepítés >> Szerverek telepítése Microsoft. Net 2 Amennyiben a szerver operációs rendszere nem tartalmazza, szükséges a Microsoft. NET v 2. x keretrendszer telepítése. (Előfordulhat, hogy a telepítő a telepítés során olyan hibát ír ki, hogy a termék újabb verziója már telepítve van, ekkor nem szükséges telepíteni. ) A. Net v 2. x keretrendszer telepítése: dotnetfx_v 2. 0. exe lefuttatása

EIR 5 telepítés >> Szerverek telepítése Microsoft SQL 2005 A Ms-SQL 2005 telepítése: Ø Előfeltételek Ø Microsoft SQL Server 2005 Server Managment Studio Express

EIR 5 telepítés >> Szerverek telepítése Microsoft SQL 2005 > Előfeltétel Ø Előfeltétel – MS-SQL 2005 Microsoft Extended Markup Language v 6 msxml 6. msi Windows összetevő telepítése (ezt csak abban az esetben kell, ha a rendszer nincs frissítve rendszeresen és hiányolja a következő telepítő) Ilyen előfeltétel lehet még a Windows Installer frissítő is.

EIR 5 telepítés >> Szerverek telepítése Microsoft SQL 2005 > SQL Szerver Ø Microsoft SQL Server 2005 Express SQLEXPR 32. EXE lefuttatása A telepítés során meg kell adni a system administrator (sa) jelszót Engedélyezni kell a „Mixed Mode” autentikációt! Elmaradása esetén a Digi. Terra honlapján található utólagos megoldás (regedit).

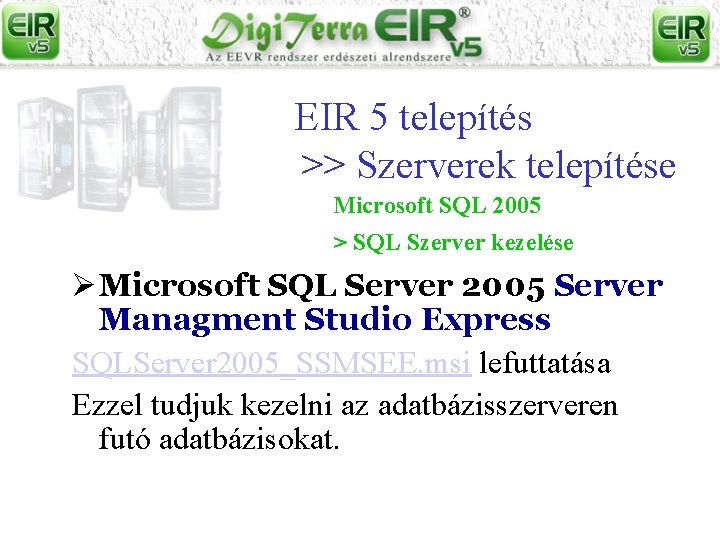

EIR 5 telepítés >> Szerverek telepítése Microsoft SQL 2005 > SQL Szerver kezelése Ø Microsoft SQL Server 2005 Server Managment Studio Express SQLServer 2005_SSMSEE. msi lefuttatása Ezzel tudjuk kezelni az adatbázisszerveren futó adatbázisokat.

EIR 5 telepítés >> Szerverek telepítése Microsoft SQL 2005 > Adatbázisok Létrehozás: Új, üres adatbázis (Név megadása) Visszaállítás kétféle módja: Ø Restore Ø Egyszerű, adatbázis-kezelési alapfeladat Ø A PATH-ra figyelni kell Ø Detach/Attach Ø Kívűlről megvalósítható

EIR 5 telepítés >> Szerverek telepítése Alkalmazásszerver: EIR v 5 Az EIR 5 telepítendő az alkalmazás szerverre, a klienseknél ismertetésre kerülő módon kell eljárni. Az adatbázisszerverre való EIR v 5 telepítés előnye, hogy a szerveren a rendszergazda is tudja a programot használni, pl. felhasználóadminisztrációra.

EIR 5 telepítés >> Kliensek telepítése Áttekintés Ø Belső komponensek Ø Külső komponensek Ø Erdészeti Információs Rendszer

EIR 5 telepítés >> Kliensek telepítése Komponensek áttekintése • • A. Net 1. 1 keretrendszer telepítése A Digi. Terra betűtípus (DTCart) Alapértelmezett nyomtató telepítése Microsoft kiegészítő komponensek • Oracle 11 g kliens telepítése /interface/

EIR 5 telepítés >> Kliensek telepítése Komponensek > Keretrendszer • A Microsoft. Net 1. 1 keretrendszer – Nyelvi file – KB 867460 nevű. Net 1. 1 SP 1 • Microsoft. Net 2 keretrendszer

EIR 5 telepítés >> Kliensek telepítése Komponensek > Nyomtatás/Export • A Digi. Terra betűtípus (DTCart) –Windows/Fonts mappa (az EIR v 5 telepítő felteszi) • Alapértelmezett nyomtató szükséges (pl: PDF Creator) • Microsoft kiegészítők webkomponens, és assemly telepítése (Jelentésekhez, illetve Office export-hoz) Office-verzió függő – pl. Office 2003 esetén: Office Web Components v 11 és Office 2003 Primary Interop Assemblies v 6

EIR 5 telepítés >> Kliensek telepítése Külső komponens: > Interface (adatkapcsolat) • Az Info. Sys Oracle adatbázis szervert használ, az ezzel való kommunkiációhoz szükséges: Oracle 11 kliens telepítés

EIR 5 telepítés >> Kliensek telepítése EIR 5 telepítés • Az EIR 5 telepítő lefutattása Alapértelmezetten: C: Program FilesDigi. TerraEIR 5 • (A telepítés másolással is történhet)

EIR 5 konfigurálás Áttekintés Feladatok • A háttértérkép (dmp) másolása • Konfigurációs file beállítása – Digi. Terra. Security Password Encrypter • SQL szerver beállítása

EIR 5 konfigurálás Alaptérkép Háttértérkép • A háttértérkép (dmp) másolása az EIR-nek • A telepítő felmásolja a Bázis. Rendszerhez C: Program FilesDigi. TerraEIR 5dmp A háttértérkép lehet vektoros és/vagy raszteres

EIR 5 konfigurálás Konfigurációs file Eir. exe. config • Jellemzői: – Egyszerű szövegfile – XML struktúrában – Notepad-al szerkeszthető – Az eir. exe mellett van – Megjegyzések: <!– Minta megjegyzés --> » Kezdete: <!– » Vége: --> • Tartalma: – MSSQL adatbázis elérés – titkosítva – Háttértérkép(ek) elérése (PATH) – Oracle adatbázis elérése

Eir. exe. config <!-- MINTA KONFIGURÁCIÓ Lokális adatbázis pl. : kliens telepítéshez --> <add key="Connection. Type" value="local" /> <!-- A példában az adatbázis kapcsolat típusa local --> <add key="Sql. Server" value="[SAJÁTGÉP_NEVE/távoli gép IP CÍME][SQLEXPRESS - adatbázis szolgáltatás név]"></add> <!-- A példában az adatbázis szolgáltatás neve: SQLEXPRESS, lehetne ehelyett IP címmel és/vagy névvel azonosított adatbázis szerver is: Pl. : 192. 168. 1. 1SQLEXP --> <add key="Database" value="EIRPELDA"></add> <!-- A példában az adatbázis neve: EIRPELDA --> <add key="Login" value="[KÓDSOROZAT: felhasználói név]"></add> <!-- Adatbázis rendszerszintű adminisztrátori felhasználói név --> <add key="Password" value="[KÓDSOROZAT: felhasználói jelszó]"></add> <!-- Adatbázis rendszerszintű adminisztrátori felhasználói jelszó --> <add key="Command. Time. Out" value="60" /> <!-- Alapértelmezett kapcsolati időtartam milliszekundumban --> <add key="Hatter. Nezet" value="C: Program FilesDigi. TerraEIR 5dmpeir_bazis. dmp"></add> <!-- A háttértérkép elérési útja --> <add key="Terkep. Nezet" value="EIR"></add> <!-- Változatlan sor --> <add key="Hatter. Nezet. Utvonal" value="[PATH]"></add> <!-- Változatlan sor, a raszteres háttértérképhez, amennyiben rendelkezésre áll --> <!-- Oracle konfiguráls IS 2 INTERFÉSZHEZ: --> <add key="Ora. Database" value=„ADATBÁZIS"></add> <!-- Oracle adatbázis séma --> <add key="Ora. Login" value=„LOGIN"></add> <!-- Oracle felhasználói név --> <add key="Ora. Password" value=„PASSWORD"> </add><!-- Oracle jelszó -->

EIR 5 konfigurálás Konfigurációs file Jelszó titkosítás A config file-ban a kódolt jelszó és felhasználói név előállítására a Digi. Terra. Security Password Encrypter program használható, az jelszó beírása után az „Encrypt” gombbal történik a kódolás.

EIR 5 konfigurálás MS-SQL 2005 Szerver TCP/IP engedélyezése • Az SQL szerveren be kell állítani a távoli adatbáziselérés lehetőségét. Eszköz: Surface Area Configuration for Services and Connections • Services / Remote connections – Local and remote connections – Using TCP/IP only

EIR 5 konfigurálás MS-SQL 2005 Szerver TCP/IP engedélyezése Bemutató

Konfigurálás Architektúra lehetőségek

EIR 5 konfigurálás >> Architektúra lehetőségek A hálózati architektúra kialakításának lehetőségei: Szerver mód Kliens mód Vékonykliens alternatívák: - Terminálszerver Nyomtatás beállítása a terminálszerveren - Citrix alkalmazás-szerver

MSSQL

MS-SQL rendszergazdai feladatok Adatbázis-mentés készítése (Automatikus mentés - ntbackup) Adatbázis-mentés visszaállítása Script futtatása Bemutató

MS-SQL rendszergazdai feladatok RENDSZERES, AUTOMATIZÁLT MENTÉS “Ami az informatikában egy példányban van, az nem létezik” Bemutatott eszközök: • Osql (batch file-al) • Nt. Backup (grafikus felület)

MS-SQL rendszergazdai feladatok >> OSQL Parancssori eszköz Lehetőségünk van arra, hogy T-SQL parancsokat, rendszer tárolt eljárásokat adjunk ki az SQL szervernek közvetlenül parancssori eszközből vagy script-ből. A megvalósítást az osql eszköz végzi. Az osql lehetőségei számosak, most csak a leggyakoribb megoldást mutatom be. http: //www. softwareonline. hu/Article/View. aspx? id=4490 Bemutató

MS-SQL rendszergazdai feladatok >> OSQL Batch file (ütemezhető): OSQL -E -S myservermysqlinstance < sqlbkp. sql file tartalma: BACKUP DATABASE [EIR_BAZIS] TO DISK = N’C: sqlbackupeirdb. bak' WITH NOFORMAT, INIT, NAME = N’EIR-Full Database Backup', SKIP, NOREWIND, NOUNLOAD, STATS = 10 GO exit Bővebb infó: http: //www. softwareonline. hu/Article/View. aspx? id=4490 Bemutató

MS-SQL rendszergazdai feladatok >> Nt. Back. Up NTBackup Grafikus eszköz Lehetőségünk van arra, hogy file-okat, mappákat, vagy a teljes rendszert mentsük/visszaállítsuk. Grafikus felület, varázsló segíti a munkát, A kötet árnyékmásolata is megoldott! Vannak a teljes mentés mellet egyéb lehetőségeink: pl. : különbözeti, növekményes mentés. A növekményes mentés javasolt, mert az csak akkor dolgozik, ha van változás, de lefut mindig. (Sajnos e-mailben nem értesít a mentés sikerességéről. ) Indítás: Start-Futtatás: ntbackup Bemutató

Program ismertetés

EIR 5 támogatott erdészeti tevékenységek Ø Ingatlan-nyilvántartás Ø Erdőgazdálkodás Ø Üzemtervi nyilvántartás (erdőrészletek, erdőleltár aktuális erdőállomány) Ø Fakitermelések stratégiai tervezése Ø Erdőművelés Ø Fahasználat Ø Csemetetermelés Ø Vadgazdálkodás Ø Mezőgazdaság Ø Fakészlet kezelése

Tevékenységek támogatása az irodában Ingatlan és erdőnyilvántartás Erdőgazdálkodás hosszú távú stratégiai tervezése Éves erdőgazdálkodási terv készítése Vadgazdálkodás, mezőgazdaság éves tervezése Fakészlet kezelése Munkaműveleti nyilvántartás Anyagfelhasználások nyilvántartása Költségek nyilvántartása Kimutatások nyomtatása Térképek nyilvántartása Térinformatikai elemzés Terepi informatika támogatása

Éves erőgazdálkodási terv Elemzés tematikus térképen

Tervezés Nyilvántartás Elemzés Minden adat térbeli objektumhoz kötött az EIR 5 -ben (pl. erdőrészlet, vadászterület, készletezés helye…). A térbeli objektumok Kerület – Erdészet – Központ hierarchikus szervezeti szintekhez kötöttek, így biztosított a szervezeti hozzáférési jogosultság. Az EIR 5 térbeli objektumok szintjén naturális és pénzügyi terv és tény adatokat vezet. A terv és a tény naturális és pénzügyi terv és tény adatok a térbeli objektum szintjén elemezhető.

Ingatlan - nyilvántartás Földrészlet szintű nyilvántartás az állami ingatlan-nyilvántartással, földhasználati nyilvántartással megegyező tartalommal. - földrészlet – alosztály adatok Épületek és lakások is Jogi jellegű ingatlan-bejegyzések Kimutatások, összesítők futtatása Tul. Lap I. II. és III. rész leíró adatai Összesítők községhatáronként Művelési ág összesítők Erdőrészlet-földrészlet megfeleltetés Kimutatások

Ingatlan - nyilvántartás Jogi határok ellenőrzése terepi méréssel - Irodában készített ingatlan-nyilvántartási térkép exportja terepi eszközre Terepi mérés és azonosítás szubméteres pontosságú GPS-el

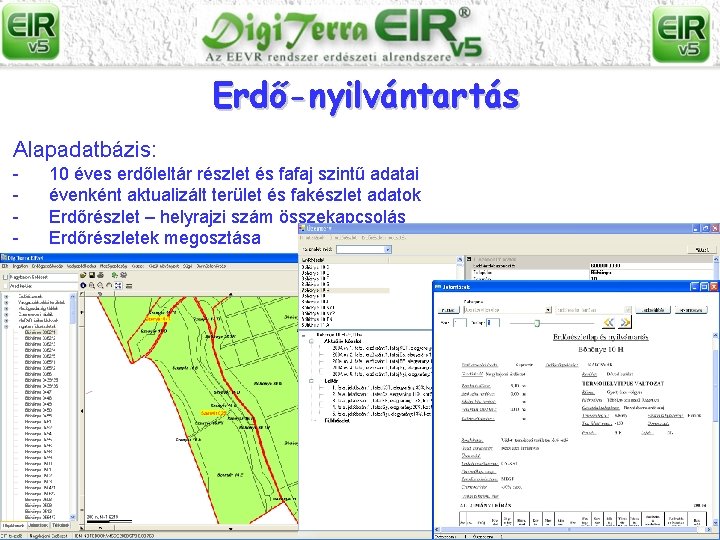

Erdő-nyilvántartás Alapadatbázis: - 10 éves erdőleltár részlet és fafaj szintű adatai évenként aktualizált terület és fakészlet adatok Erdőrészlet – helyrajzi szám összekapcsolás Erdőrészletek megosztása

Erdőgazdálkodás- Fahasználat I. Fahasználat tervezése I. Tervezés Hosszú távú stratégiai tervezés: - Fakészlet aktualizálás - Hátralévő fakitermelési lehetőségek optimalizált tervezése Éves tervek - Erdőrészlet szintű fakitermelési terv - Választékterv - Munkaműveleti-, anyagfelhasználási- és költségterv - Vágásszervezési terv - Póttervek készítése II. Termelés nyomon-követése - munkaműveletek, felhasznált anyagok és költségek - Fakészlet kezelés (C-lap) III. Műszaki átvétel (F-lap) nyilvántartása

Erdőgazdálkodás - Erdőművelés I. Éves tervek - Fakitermelési területek, üres területek, folyamatban lévő erdőfelújítások besorolása az éves tervbe - Erdősítési terv készítése - Műveleti – Anyag – és költségterv készítése erdőrészletenként - Erdőfenntartási terv - Pótterv készítése II. Terv végrehajtás nyomon-követése: munkaműveletek, felhasznált anyagok és költségek III. Műszaki átvétel (E-lap) nyilvántartása

Vadgazdálkodás Vadászati nyilvántartás területegységre - Szabad és zártterületi vadtartás tervezése Mesterséges vadtenyésztés tervezése Vadhasznosítási terv Lőjegyzék nyilvántartás Mezőgazdaság Növénytermesztés nyilvántartása mezőgazdasági táblára - Parcella szintű éves tervezés Vetésterv készítés Me. PAR nyilvántartás

Háttér adatbázisok Kataszteri térkép Digitális Me. PAR térkép Natura 2000 térkép Topográfiai térkép Digitális Ortofotó

Kapcsolat az INFOSYS rendszerrel Feladatok: - törzsadatok szinkronizálása - EIR naturális tervek feladása az ügyvitel felé pénzügyi elemzéshez fajlagos mutatók képzéséhez - részlet szintű pénzügyi tervek átadása az ügyvitel felé az ágazati pénzügyi tervezéshez és kontrolling célra - termelés EIR-ben nyilvántartott tény adatok (EIR készlet, teljesítések nyilvántartása) ügyviteli feladása pénzügyi adatok összerendeléséhez, bejövő számlák igazolásához. - dolgozói és gépi teljesítmények átadása az EIR felé elemzéshez - Teljesítmények és pénzügyi adatok részlet szintű lebontása az EIRben A kapcsolat tranzakciókezeléssel, a szükséges minimális adatmozgatással valósul meg.

Köszönöm a figyelmet, várom a kérdéseiket! A bemutatóban hivatkozott file-ok elérhetők a www. digiterra. hu-n, ahogy ez a bemutató is. > EIR 5 Telepítési DVD az interneten > Ez a bemutató
