Efectul termic al curentului electric. Aplicatii Nume elev: Simion Lucian Prof. Indrumator: Mihai Vilceanu Clasa a X-a B COLEGIUL NATIONAL ECATERINA TEODOROIU TARGU-JIU
Curentul electric este o deplasare ordonata de sarcini electrice Circuitul electric contine: • sursa electrica • Consumatorul • conductori de legatura R Sensul curentului electric: + -- de la borna pozitiva a sursei la borna negativa, in circuitul exterior
Intensitatea curentului electric: I I= marimea fizica egala cu sarcina electrica ce strabate sectiunea transversala a circuitului in unitatea de timp [ I ]SI = A Intensitatea curentului se masoara cu un aparat numit ampermetru Ampermetrul se leaga in serie cu consumatorul

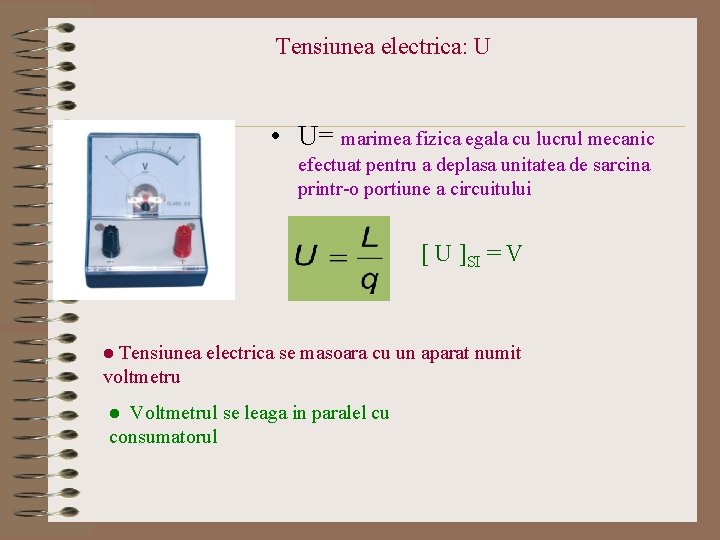

Tensiunea electrica: U • U= marimea fizica egala cu lucrul mecanic efectuat pentru a deplasa unitatea de sarcina printr-o portiune a circuitului [ U ]SI = V Tensiunea electrica se masoara cu un aparat numit voltmetru Voltmetrul se leaga in paralel cu consumatorul
Voltmetrul se leaga in paralel cu consumatorul • Ampermetrul se leaga in serie cu consumatorul
EFECTUL TERMIC AL CURENTULUI ELECTRIC Legea lui Joule Caldura degajata la trecerea curentului electric printrun conductor este proportionala cu rezistenta conductorului R , cu patratul intensitatii curentului care trece prin conductor, I si cu timpul cat circula curentul electric, t

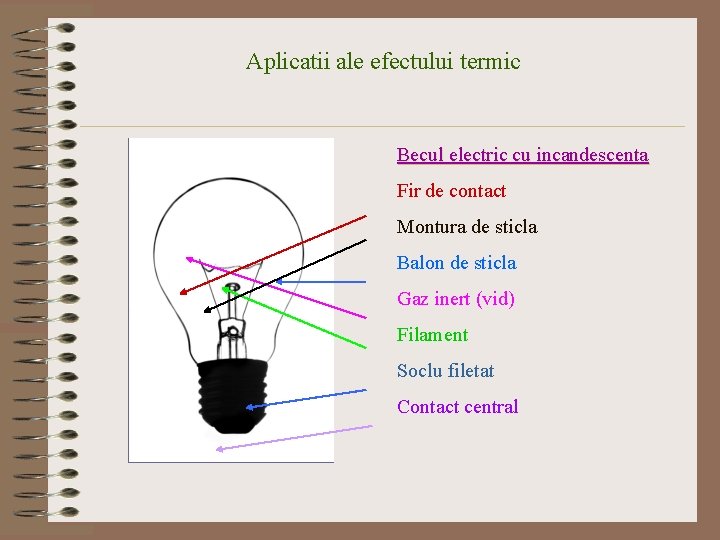

Aplicatii ale efectului termic Becul electric cu incandescenta Fir de contact Montura de sticla Balon de sticla Gaz inert (vid) Filament Soclu filetat Contact central
APARATE ELECTROCASNICE Sursa de caldura a acestor aparate este un rezistor cu rezistivitate mare care fiind parcurs de curent electric, se incalzeste Plita electrica Uscator de par Fier de calcat Calorifer electric
