Een lichtstraal gaat over van lucht naar water

Een lichtstraal gaat over van lucht naar water De invalshoek a = 40° De brekingsindex van water t. o. v. lucht: n = 1, 33 De brekingsindex kan in een breuk omgezet worden: n = 4 / 3 Teken de gebroken straal in water… Fysica voor het 3 de jaar - oefening 4 b pagina 104 -105 (presentatie: Paul De Meyer)

Teken het grensvlak tussen de 2 middenstoffen en noteer hun naam (lucht en water) Fysica voor het 3 de jaar - oefening 4 b pagina 104 -105 (presentatie: Paul De Meyer)

Teken het grensvlak tussen de 2 middenstoffen en noteer hun naam (lucht en water) Bepaal zelf een punt waar de invallende straal op het grensvlak tussen lucht en water zal invallen (= invalspunt I) Fysica voor het 3 de jaar - oefening 4 b pagina 104 -105 (presentatie: Paul De Meyer)

Bepaal zelf een punt waar de invallende straal op het grensvlak tussen lucht en water zal invallen (= invalspunt I) Construeer (met een geodriehoek!) in het invalspunt de normaal (dit is de loodrechte in het invalspunt) Fysica voor het 3 de jaar - oefening 4 b pagina 104 -105 (presentatie: Paul De Meyer)

Construeer (met een geodriehoek!) in het invalspunt de normaal (dit is de loodrechte in het invalspunt) Bepaal (met een geodriehoek!) de invalshoek a (a = 40°) Fysica voor het 3 de jaar - oefening 4 b pagina 104 -105 (presentatie: Paul De Meyer)

Bepaal (met een geodriehoek!) de invalshoek a (a = 40°) Teken de invallende straal Fysica voor het 3 de jaar - oefening 4 b pagina 104 -105 (presentatie: Paul De Meyer)

Teken de invallende straal Om de gebroken straal te tekenen bepaal je eerst de brekingshoek b Fysica voor het 3 de jaar - oefening 4 b pagina 104 -105 (presentatie: Paul De Meyer)

Om de gebroken straal te tekenen bepaal je eerst de brekingshoek b Hoe doe je dit? Teken een willekeurige cirkel met een straal naar keuze én met als middelpunt het invalspunt I Fysica voor het 3 de jaar - oefening 4 b pagina 104 -105 (presentatie: Paul De Meyer)

Teken een willekeurige cirkel met een straal naar keuze én met als middelpunt het invalspunt I Laat (met een geodriehoek!) een loodlijn neer op het grensvlak vanuit het snijpunt van de invallende straal met de cirkel Fysica voor het 3 de jaar - oefening 4 b pagina 104 -105 (presentatie: Paul De Meyer)

Laat (met een geodriehoek!) een loodlijn neer op het grensvlak vanuit het snijpunt van de invallende straal met de cirkel Verdeel het lijnstuk tussen het invalspunt I en het snijpunt van de loodlijn met het grensvlak in 4 gelijke delen (n = 4 / 3) Fysica voor het 3 de jaar - oefening 4 b pagina 104 -105 (presentatie: Paul De Meyer)

Verdeel het lijnstuk tussen het invalspunt I en het snijpunt van de loodlijn met het grensvlak in 4 gelijke delen (n = 4 / 3) Pas nu 3 van deze delen af op het grensvlak aan de andere zijde van de normaal (n = 4 / 3) uitleg over de gebruikte verhouding 4: 3 - klik Fysica voor het 3 de jaar - oefening 4 b pagina 104 -105 (presentatie: Paul De Meyer)

Pas nu 3 van deze delen af op het grensvlak aan de andere zijde van de normaal (n = 4 / 3) Je bekomt een nieuw lijnstuk. Uit het eindpunt van dit nieuw lijnstuk laat je (met een geodriehoek!) een loodlijn neer op de cirkel Fysica voor het 3 de jaar - oefening 4 b pagina 104 -105 (presentatie: Paul De Meyer)

Je bekomt een nieuw lijnstuk. Uit het eindpunt van dit nieuw lijnstuk laat je (met een geodriehoek!) een loodlijn neer op de cirkel Het snijpunt van de zopas geconstrueerde loodlijn met de cirkel is tevens het snijpunt van de cirkel met de gebroken straal… Teken de gebroken straal vanuit het invalspunt I door het zonet gevonden snijpunt Fysica voor het 3 de jaar - oefening 4 b pagina 104 -105 (presentatie: Paul De Meyer)

Het snijpunt van de zopas geconstrueerde loodlijn met de cirkel is tevens het snijpunt van de cirkel met de gebroken straal… Teken de gebroken straal vanuit het invalspunt I door het zonet gevonden snijpunt Meet (met een geodriehoek!) de brekingshoek b Fysica voor het 3 de jaar - oefening 4 b pagina 104 -105 (presentatie: Paul De Meyer)

Meet (met een geodriehoek!) de brekingshoek b (b is bijna 29°) Fysica voor het 3 de jaar - oefening 4 b pagina 104 -105 (presentatie: Paul De Meyer)

Wat laat ons toe om de verhouding 4 / 3 te hanteren? Terug naar tekening en uitleg (klik) Fysica voor het 3 de jaar - oefening 4 b pagina 104 -105 (presentatie: Paul De Meyer)

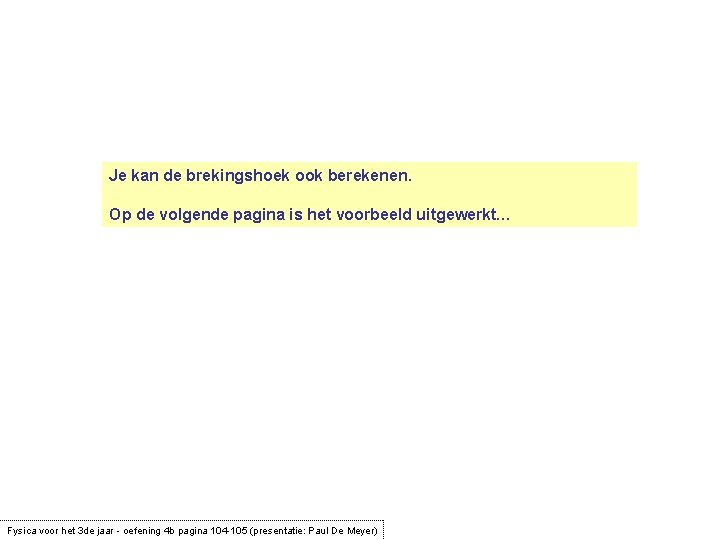

Je kan de brekingshoek ook berekenen. Op de volgende pagina is het voorbeeld uitgewerkt… Fysica voor het 3 de jaar - oefening 4 b pagina 104 -105 (presentatie: Paul De Meyer)

Fysica voor het 3 de jaar - oefening 4 b pagina 104 -105 (presentatie: Paul De Meyer)
