EECE 396 1 Hybrid and Embedded Systems Computation
EECE 396 -1 Hybrid and Embedded Systems: Computation T. John Koo, Ph. D. Institute for Software Integrated Systems Department of Electrical Engineering and Computer Science Vanderbilt University 300 Featheringill Hall April 6 -15, 2004 john. koo@vanderbilt. edu http: //www. vuse. vanderbilt. edu/~kootj
Analysis: Timed Automata
Topics n Bisimular Transition Systems n Forward and Backward Reachability Algorithms n Simulation and Bisimulation Relations n Transition Systems and Quotient Transition Systems n Bisimulation between Transition Systems n Bisimulation Algorithm n Bisimulations of Timed Automata n Executions of Timed Automata n Region Equivalent Relation and Partition n Ref: n [1] R. Alur, T. A. Henzinger, and P. -H. Ho. Automatic Symbolic Verification of Embedded Systems. IEEE Transactions on Software Engineering 22: 181 -201, 1996. n [2] J. Lygeros, Lecture Notes on Hybrid Systems, Cambridge, 2003. n [3] J. Lygeros, C. Tomlin, and S. Sastry, The Art of Hybrid Systems, July 2001.
Analysis: Timed Automata Bisimular Transition Systems

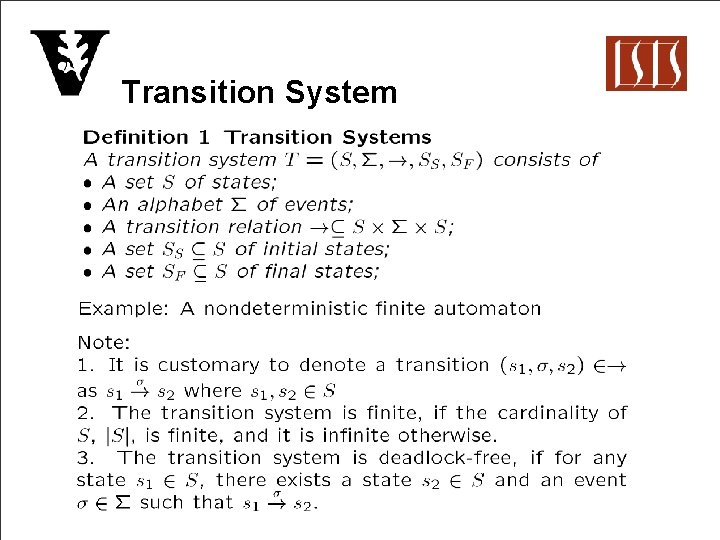

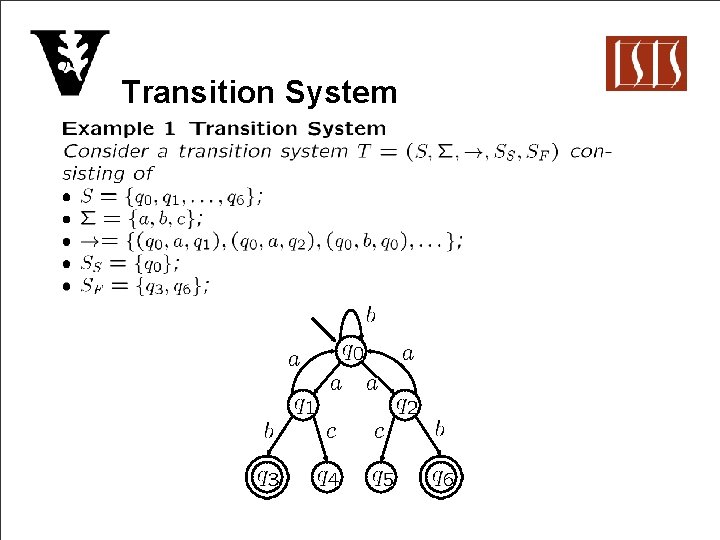

Transition System

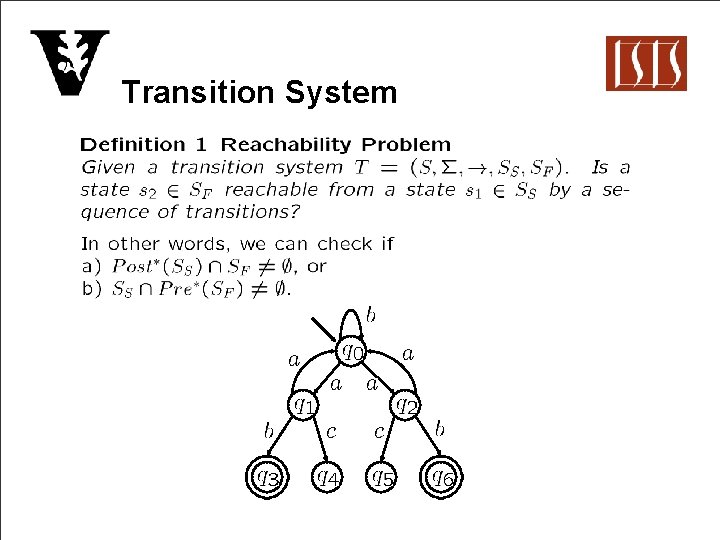

Transition System

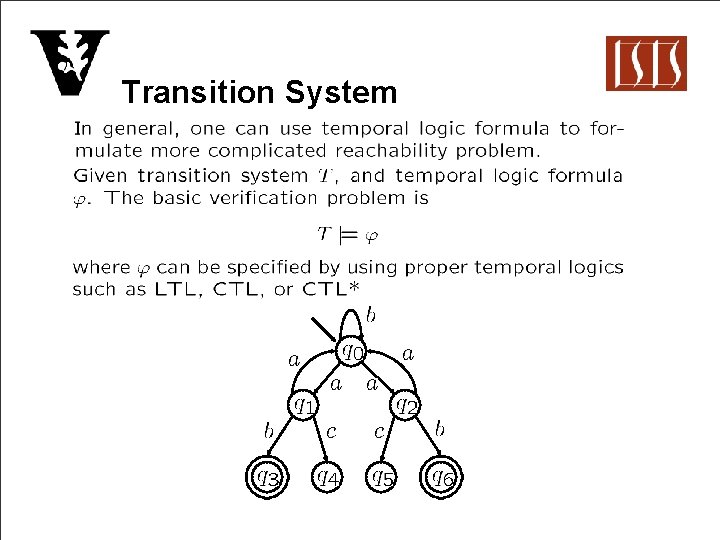

Transition System
Transition System

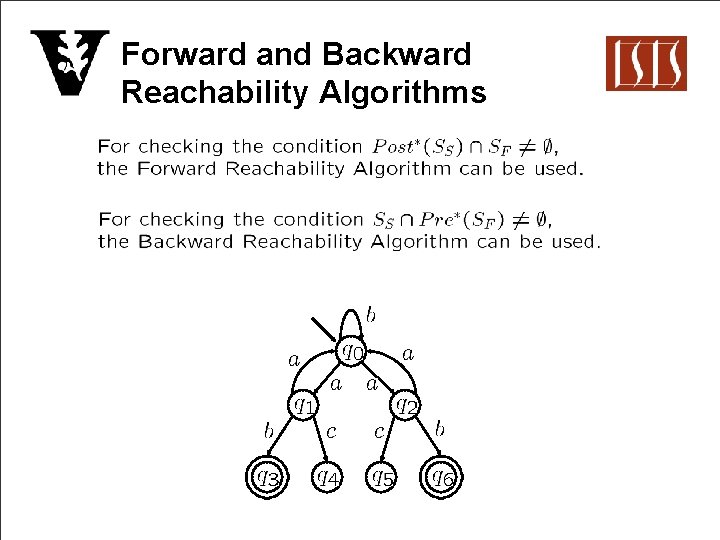

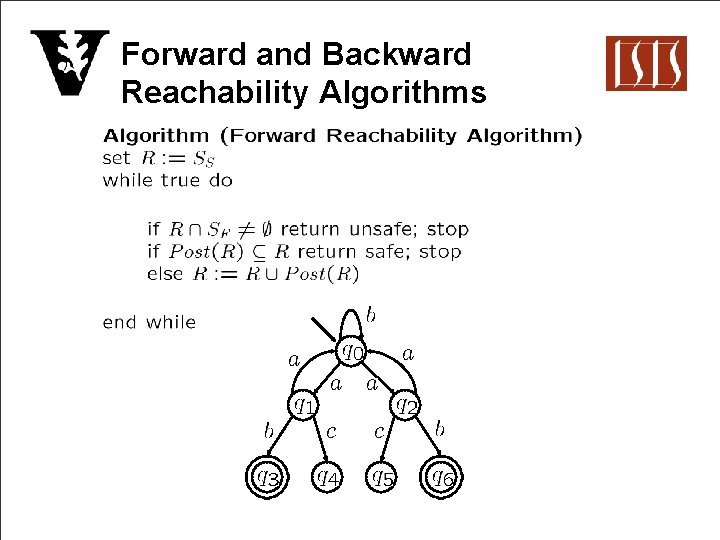

Forward and Backward Reachability Algorithms

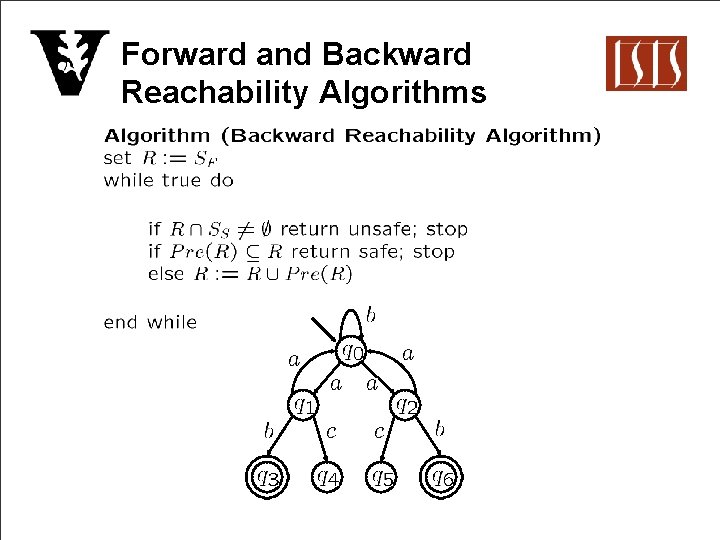

Forward and Backward Reachability Algorithms

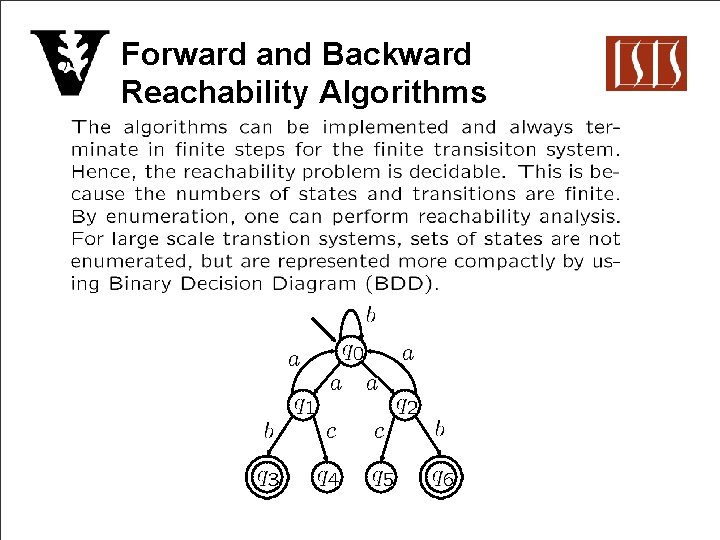

Forward and Backward Reachability Algorithms
Forward and Backward Reachability Algorithms

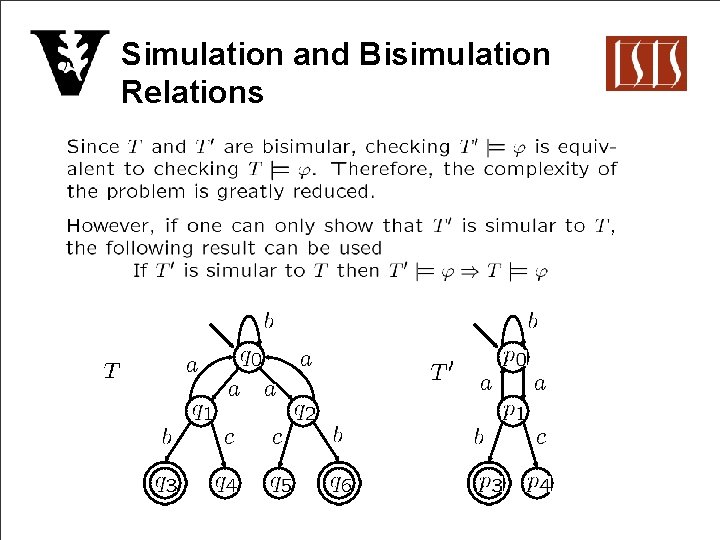

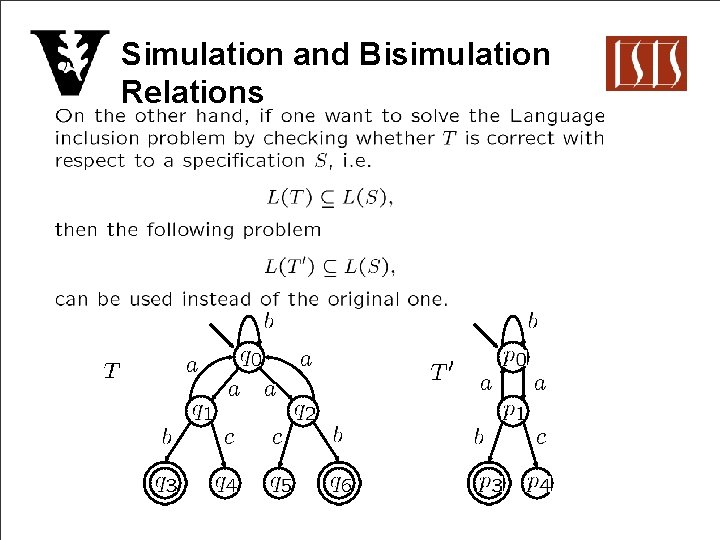

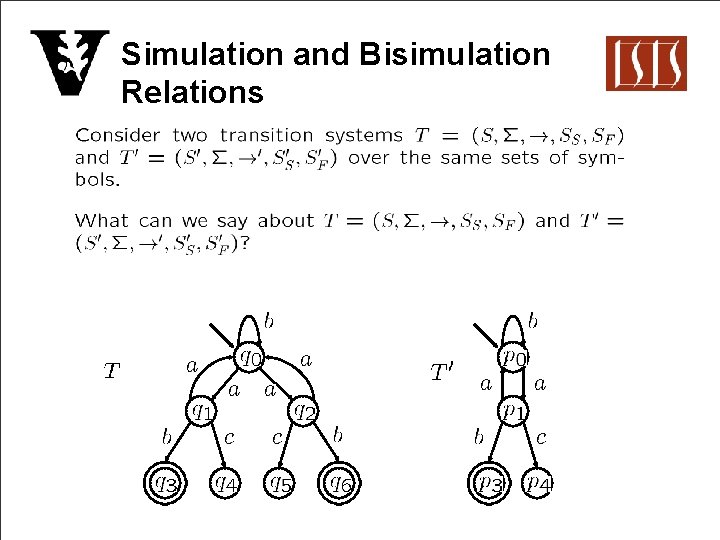

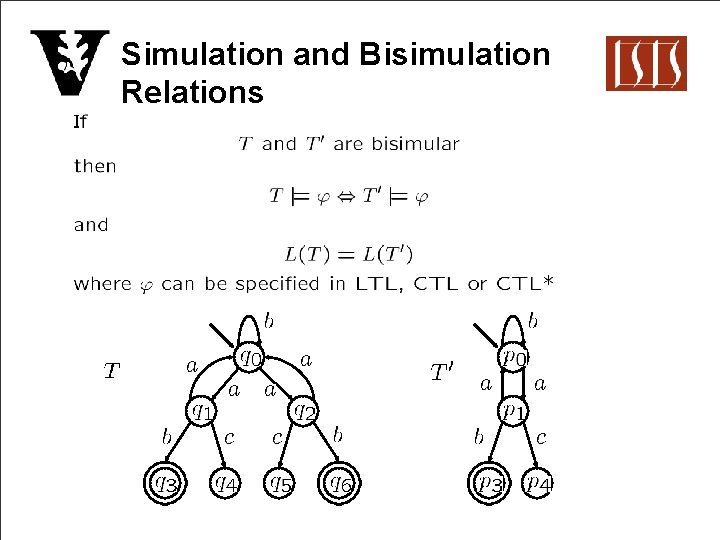

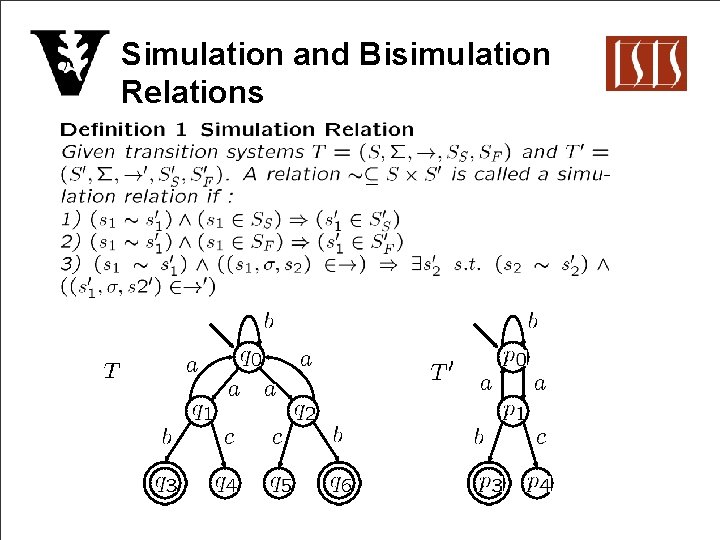

Simulation and Bisimulation Relations

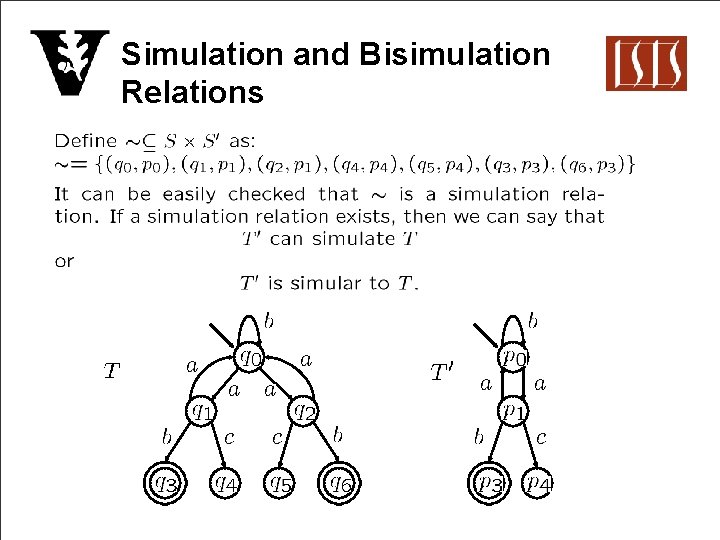

Simulation and Bisimulation Relations

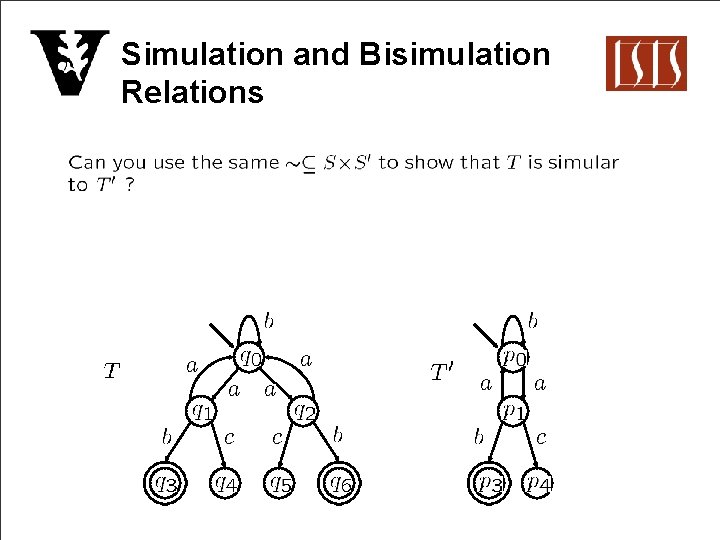

Simulation and Bisimulation Relations
Simulation and Bisimulation Relations
Simulation and Bisimulation Relations
Simulation and Bisimulation Relations
Simulation and Bisimulation Relations
Simulation and Bisimulation Relations
Simulation and Bisimulation Relations
Simulation and Bisimulation Relations

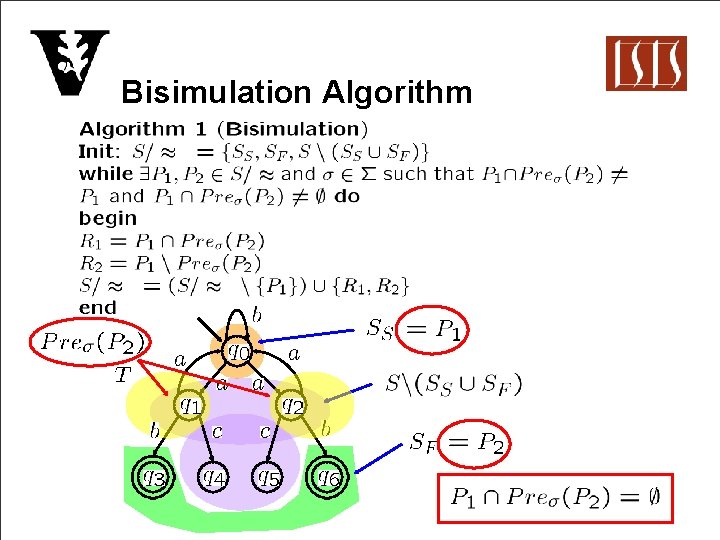

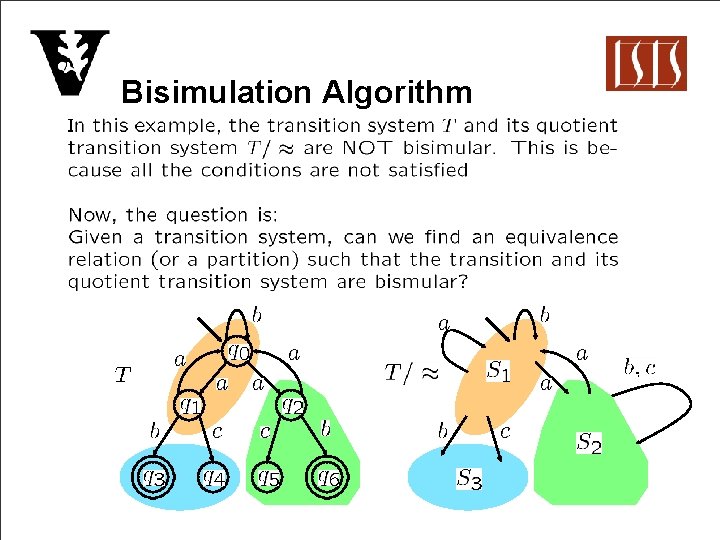

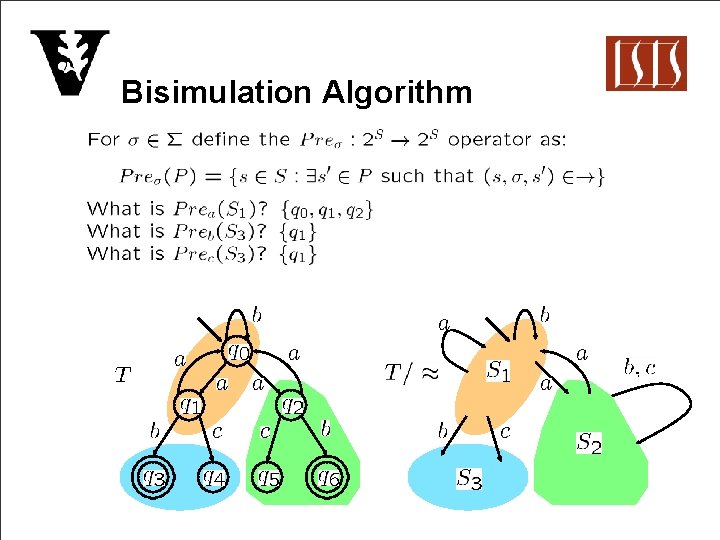

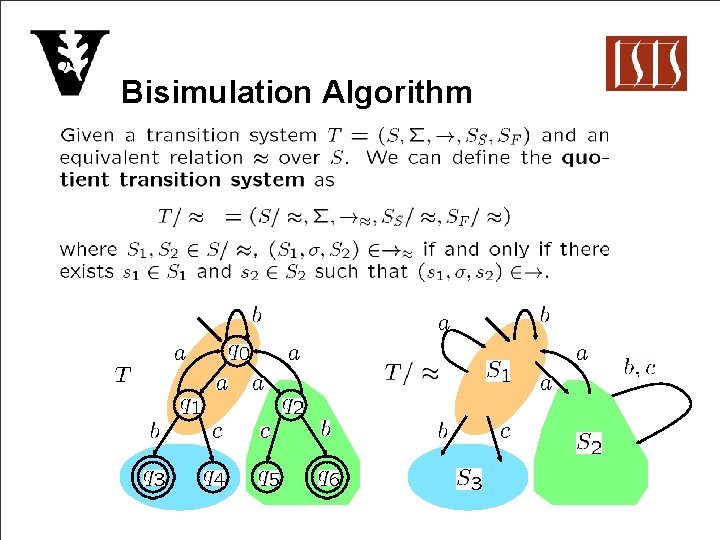

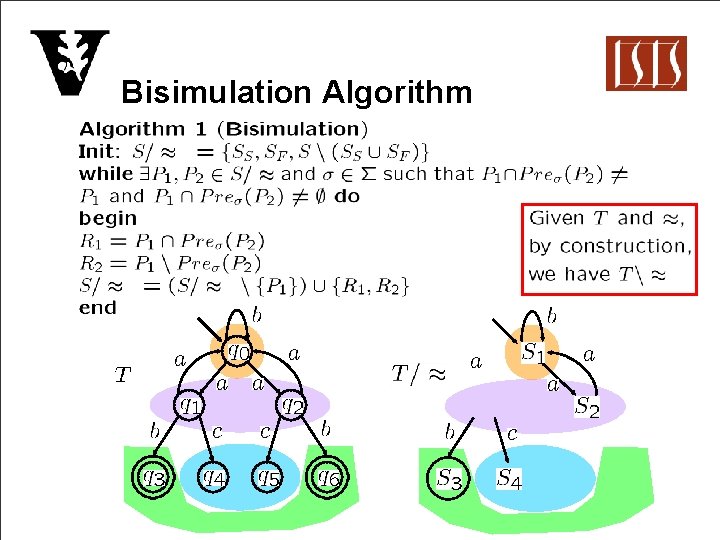

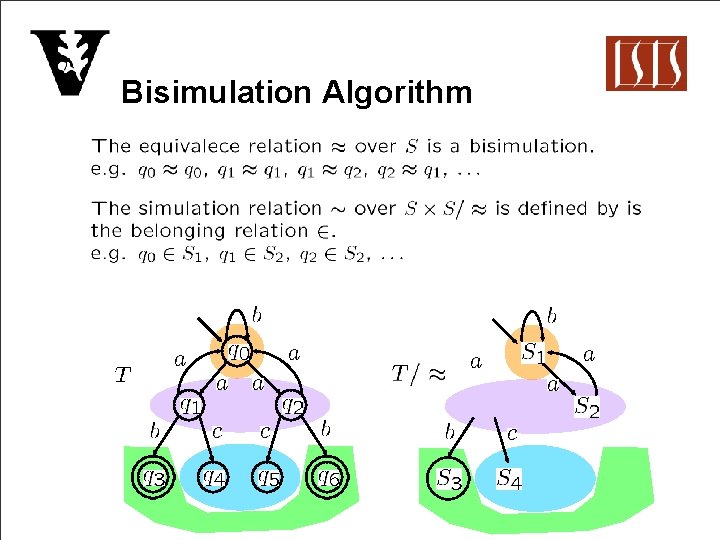

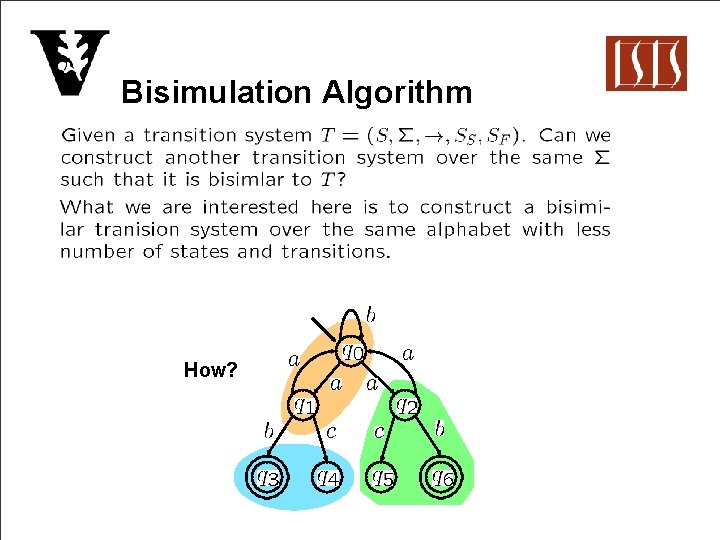

Bisimulation Algorithm How?

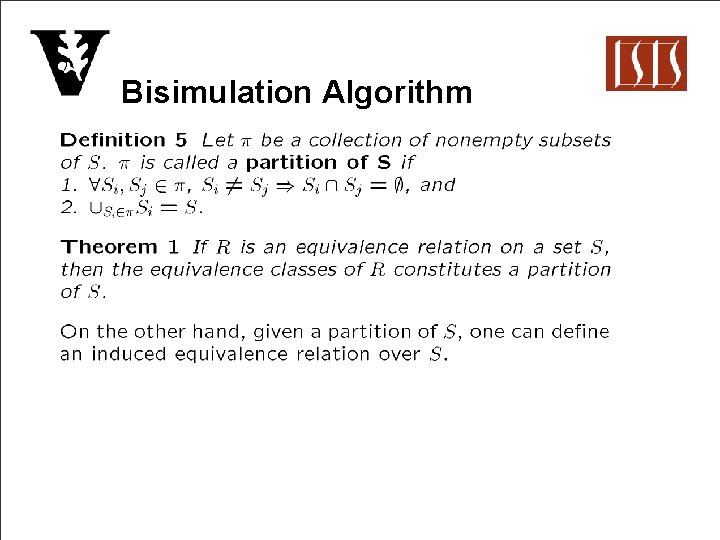

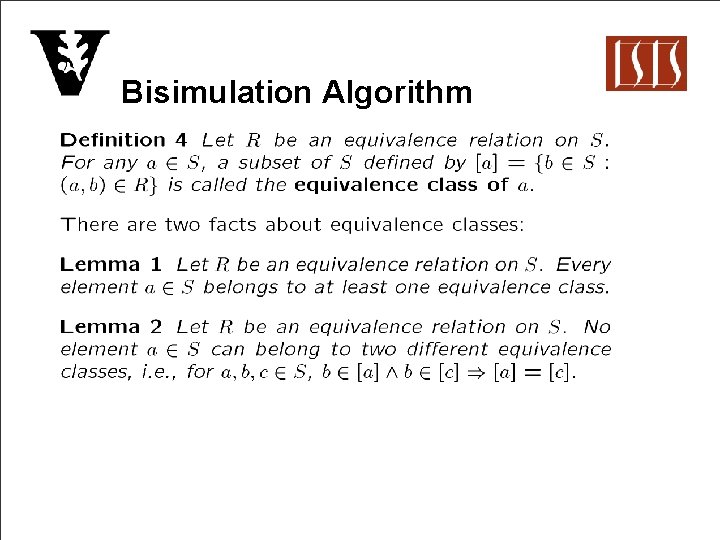

Bisimulation Algorithm
Bisimulation Algorithm
Bisimulation Algorithm
Bisimulation Algorithm
Bisimulation Algorithm

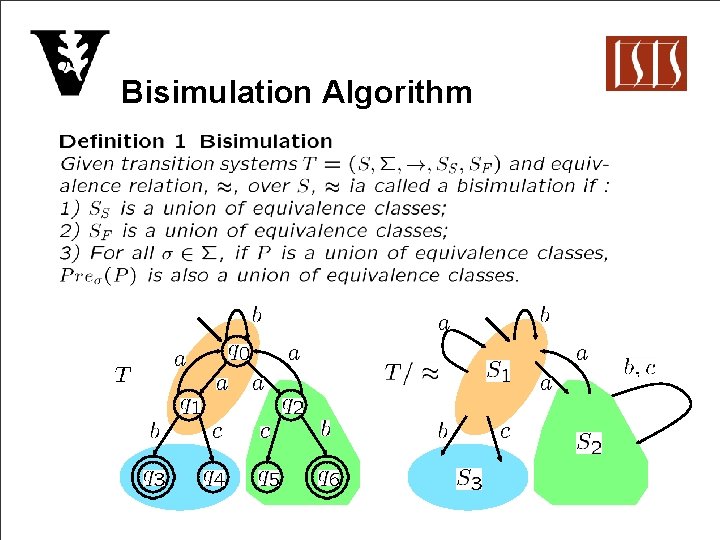

Bisimulation Algorithm
Bisimulation Algorithm
Bisimulation Algorithm

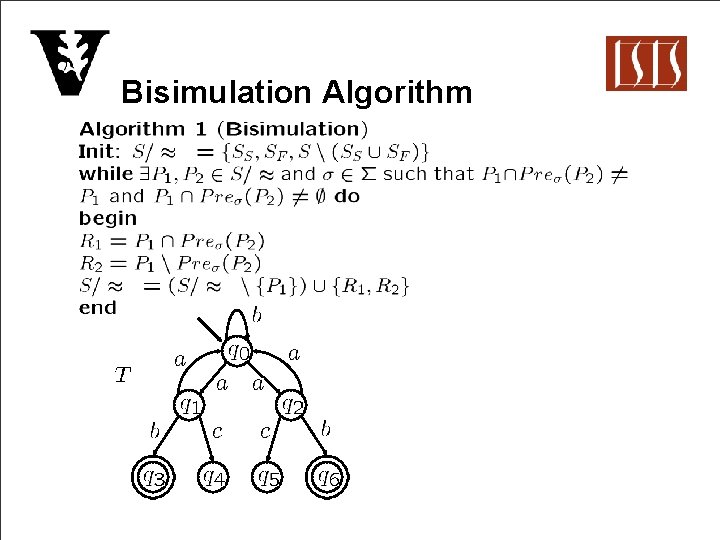

Bisimulation Algorithm
Bisimulation Algorithm
Bisimulation Algorithm
Bisimulation Algorithm
Bisimulation Algorithm

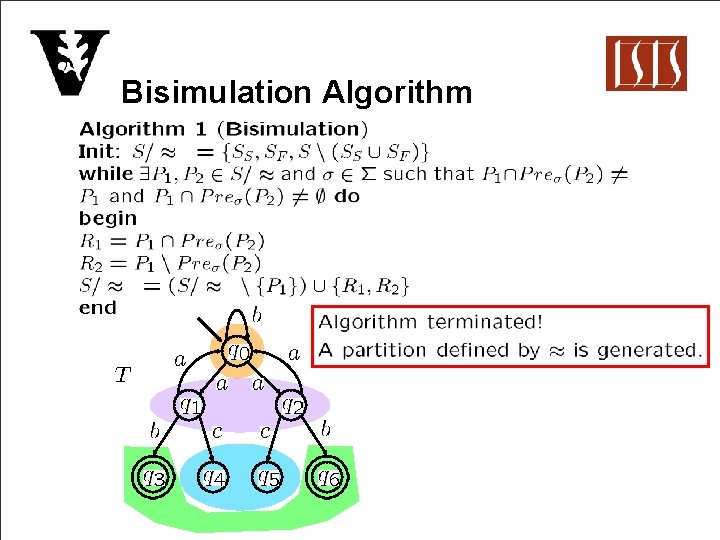

Bisimulation Algorithm
Bisimulation Algorithm
Bisimulation Algorithm
Bisimulation Algorithm
Bisimulation Algorithm
Analysis: Timed Automata Bisimulations of Timed Automata

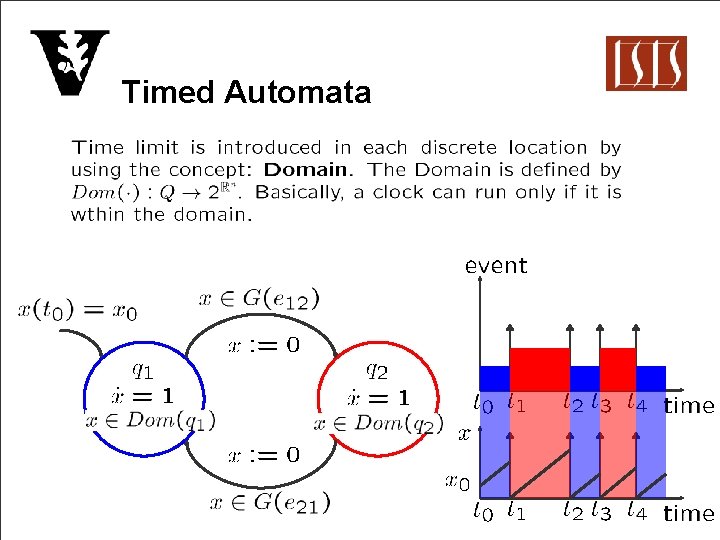

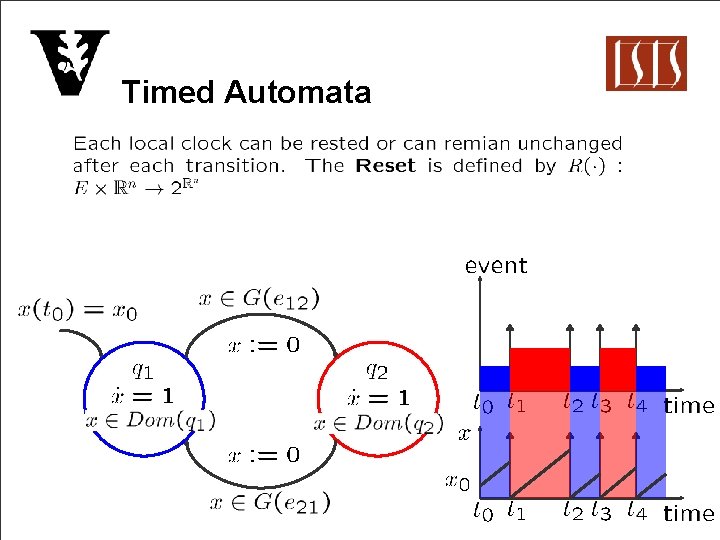

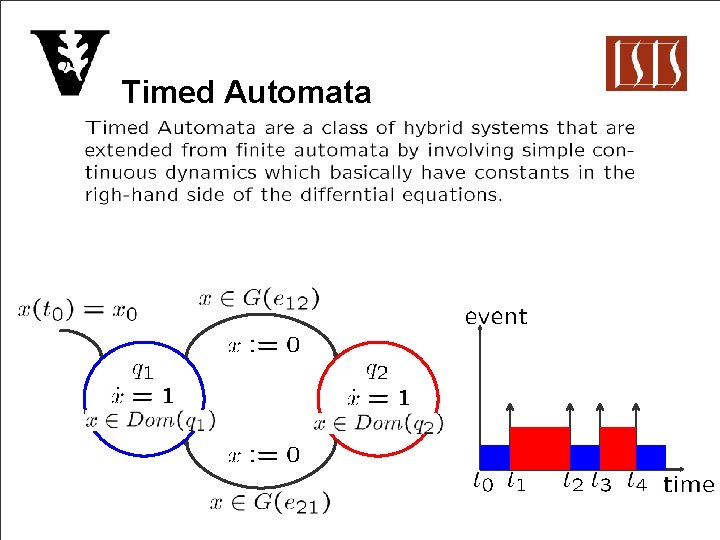

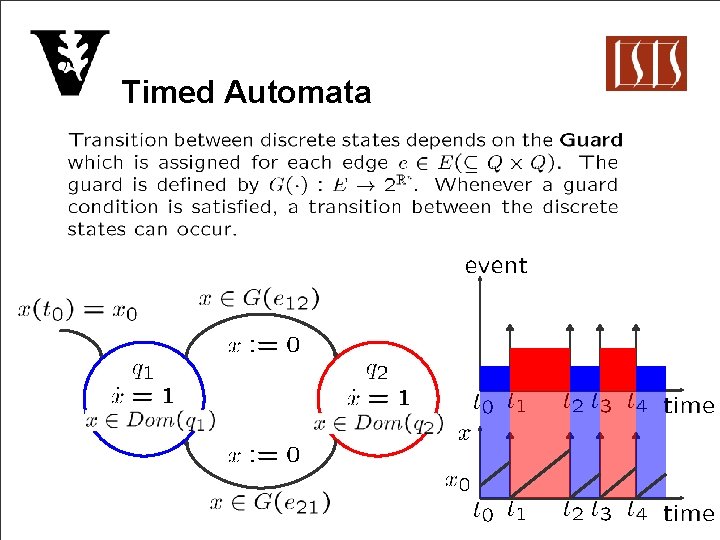

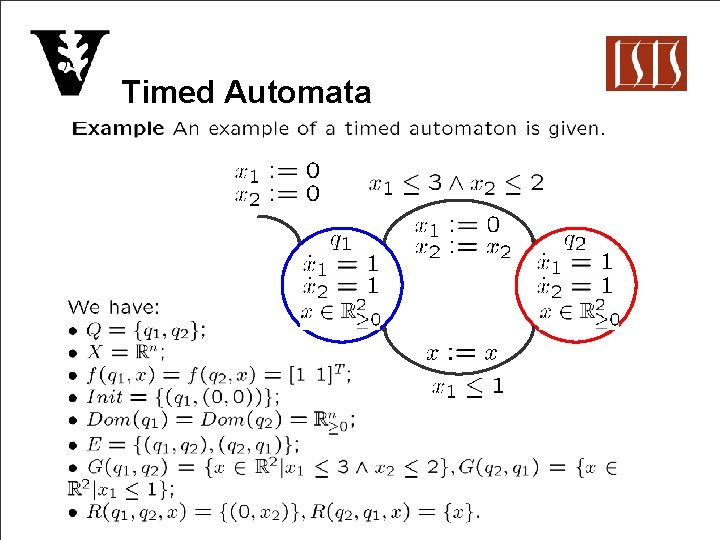

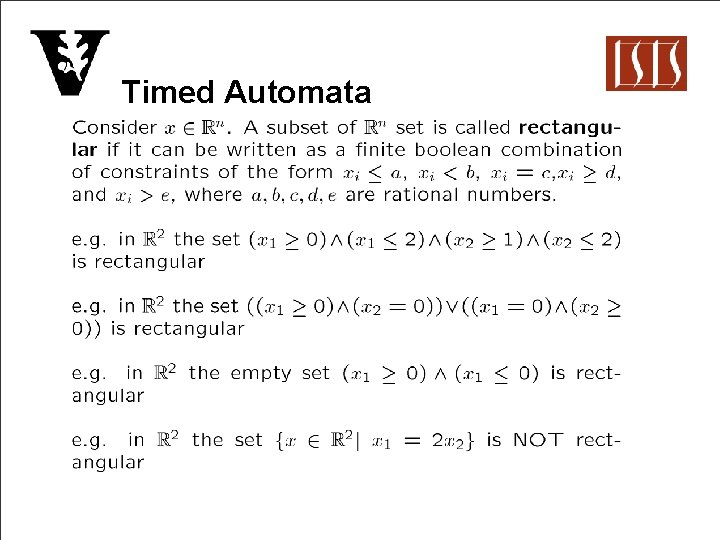

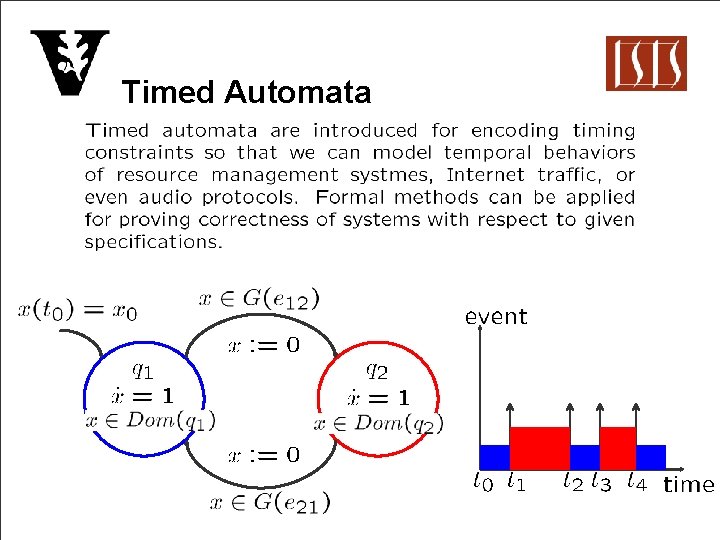

Timed Automata
Timed Automata
Timed Automata
Timed Automata
Timed Automata
Timed Automata
Timed Automata
Timed Automata
Timed Automata

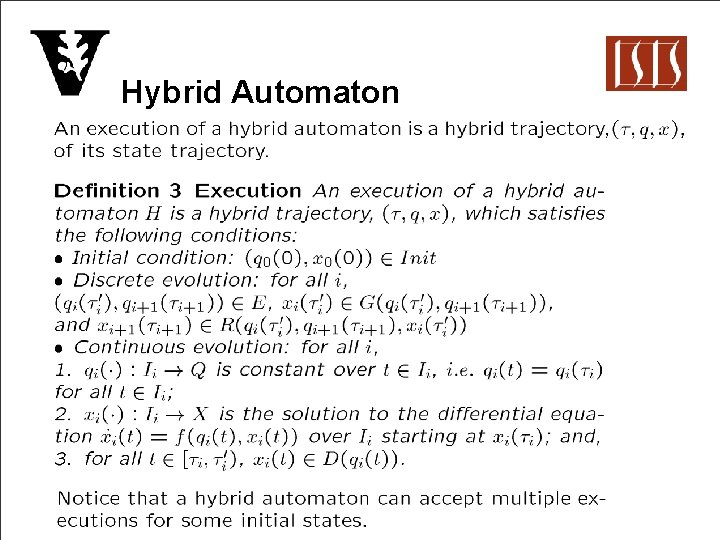

Timed Automata
Hybrid Automaton
Hybrid Automaton i i 2 2 1 1 0 0 finite t infinite t

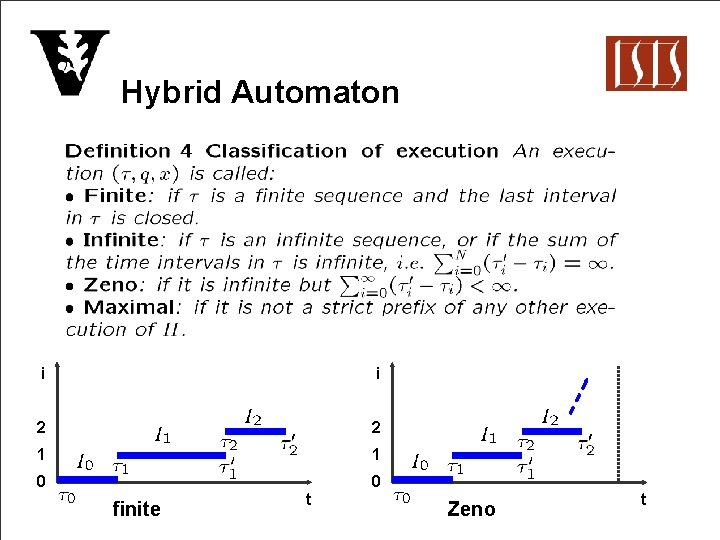

Hybrid Automaton i i 2 2 1 1 0 0 finite t Zeno t

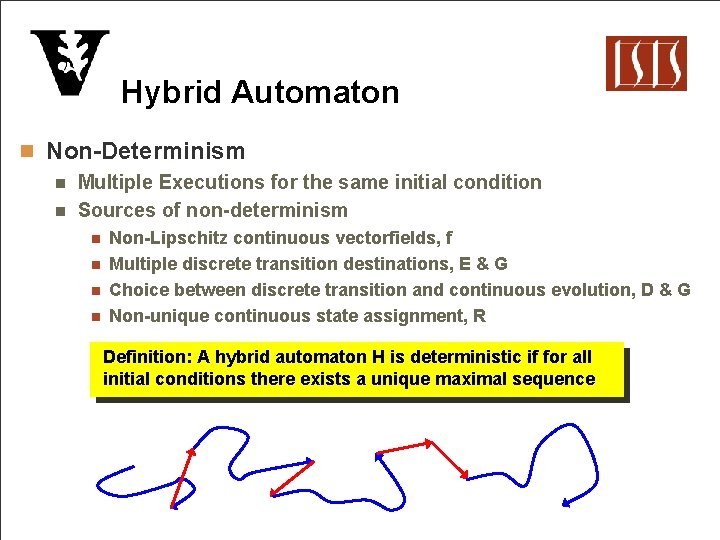

Hybrid Automaton n Non-Determinism n Multiple Executions for the same initial condition n Sources of non-determinism n n Non-Lipschitz continuous vectorfields, f Multiple discrete transition destinations, E & G Choice between discrete transition and continuous evolution, D & G Non-unique continuous state assignment, R Definition: A hybrid automaton H is deterministic if for all initial conditions there exists a unique maximal sequence

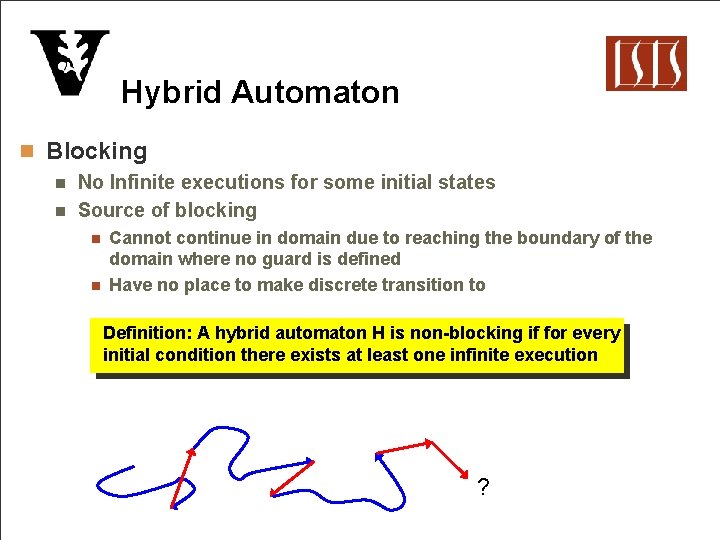

Hybrid Automaton n Blocking n No Infinite executions for some initial states n Source of blocking n n Cannot continue in domain due to reaching the boundary of the domain where no guard is defined Have no place to make discrete transition to Definition: A hybrid automaton H is non-blocking if for every initial condition there exists at least one infinite execution ?

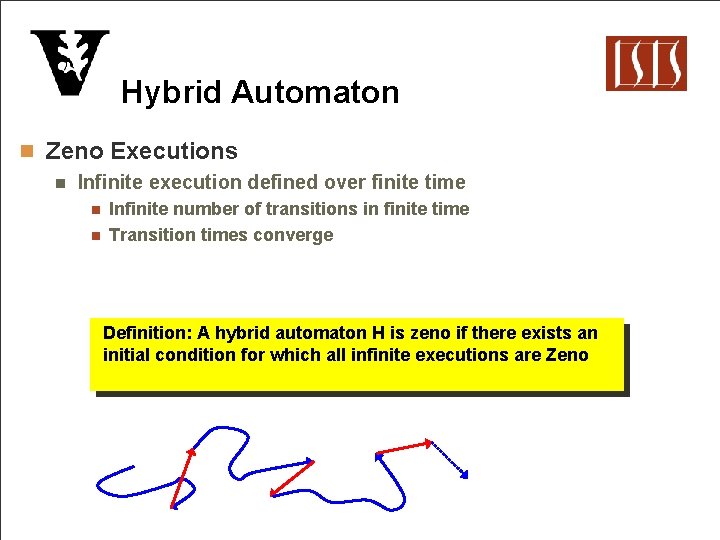

Hybrid Automaton n Zeno Executions n Infinite execution defined over finite time n n Infinite number of transitions in finite time Transition times converge Definition: A hybrid automaton H is zeno if there exists an initial condition for which all infinite executions are Zeno

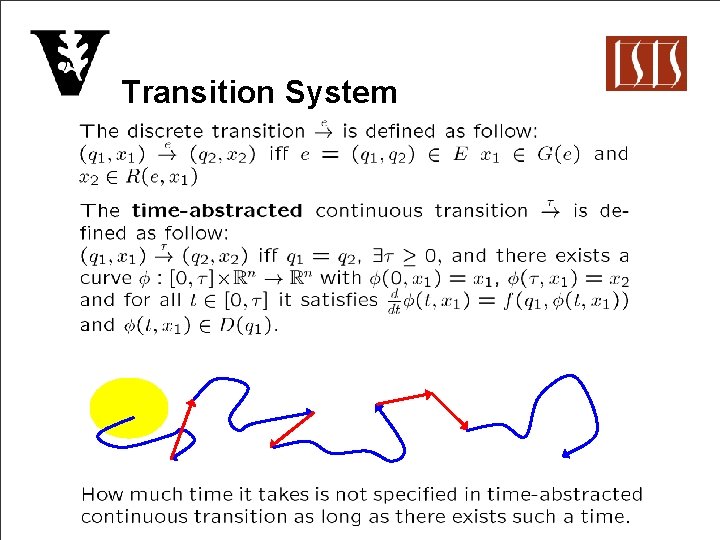

Transition System
Transition System

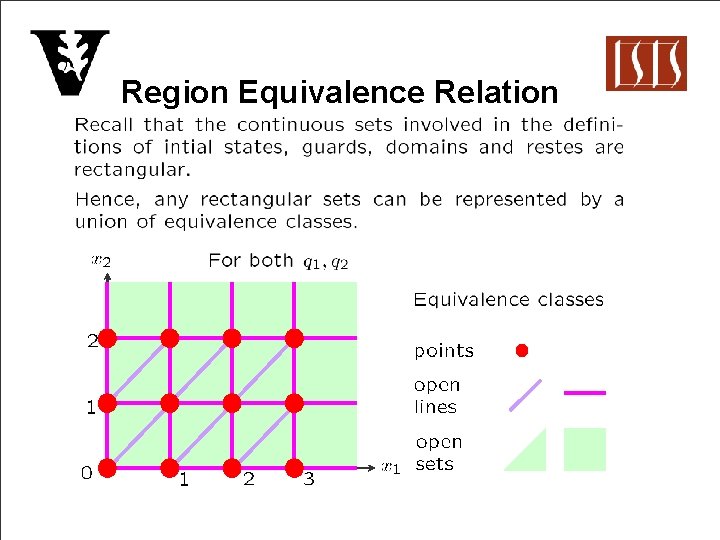

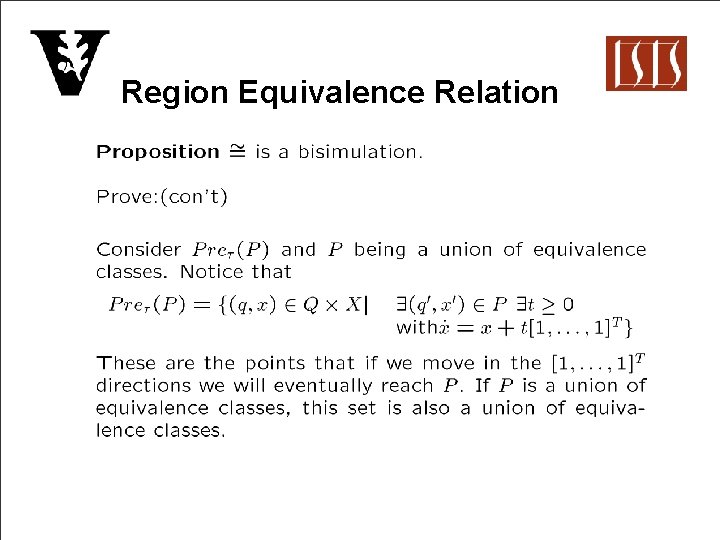

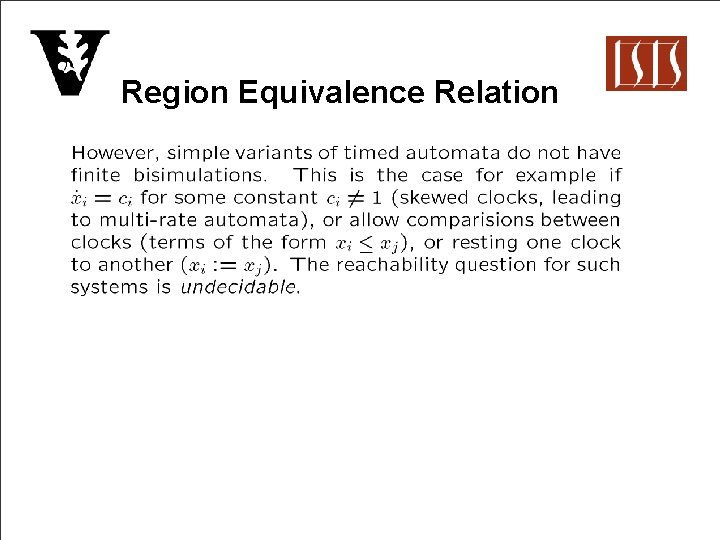

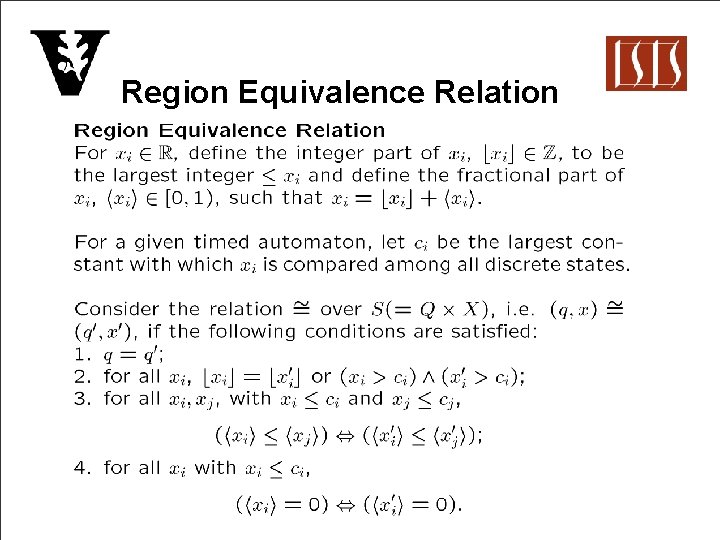

Region Equivalence Relation
Region Equivalence Relation

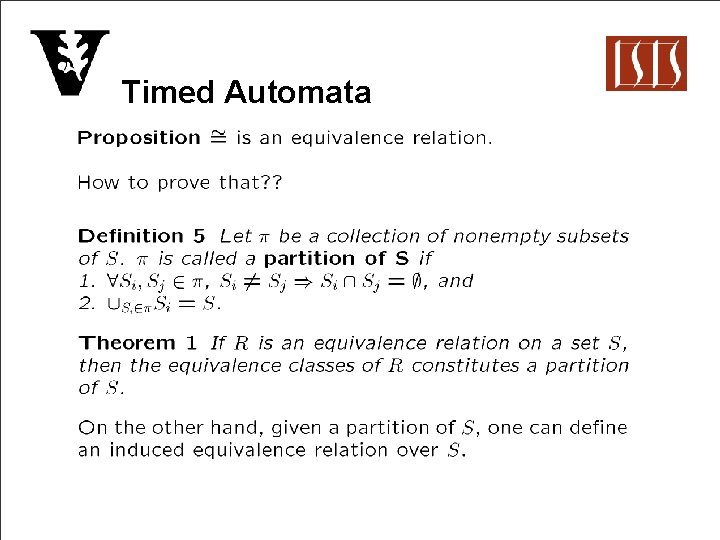

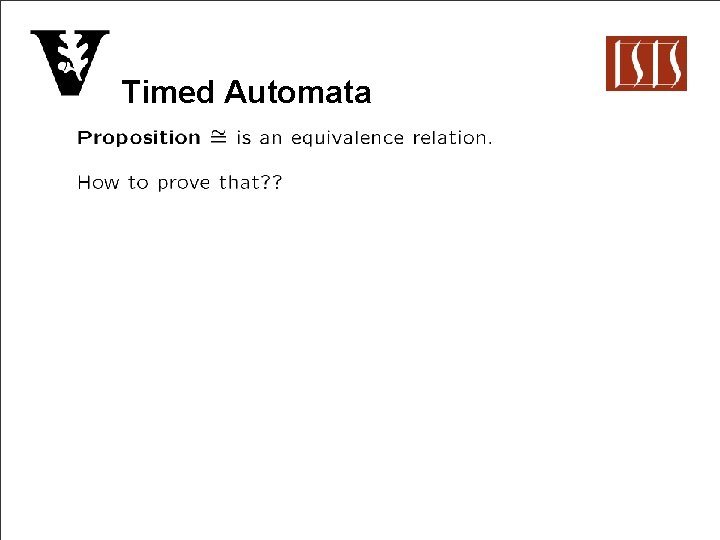

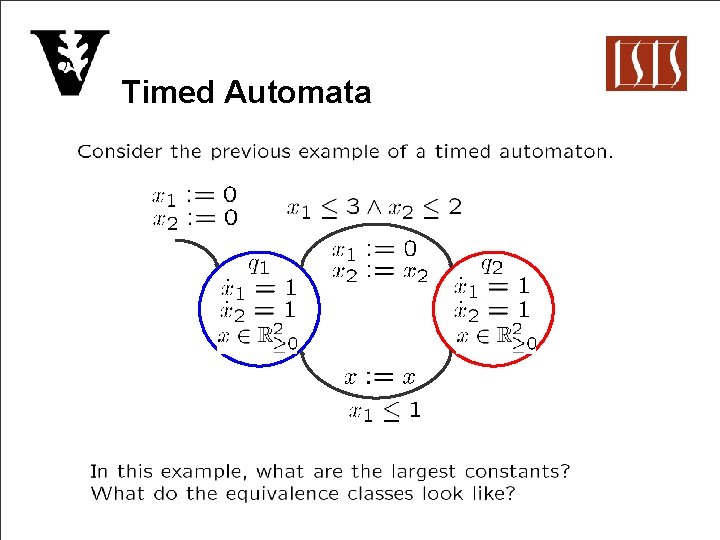

Timed Automata
Timed Automata
Timed Automata

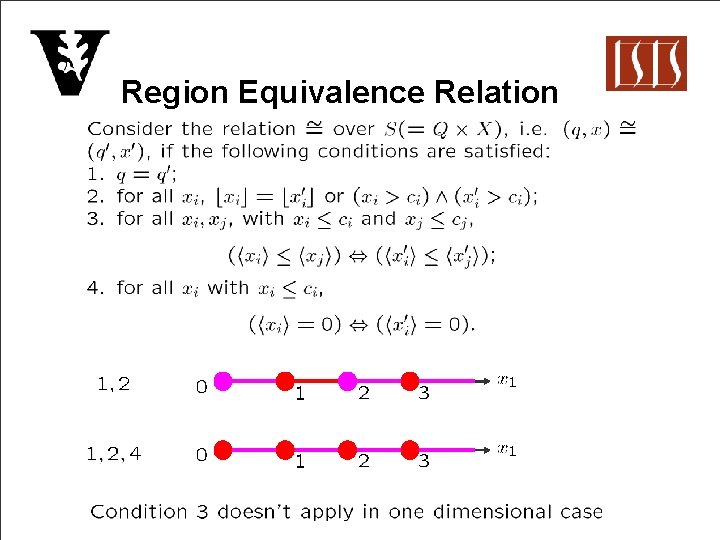

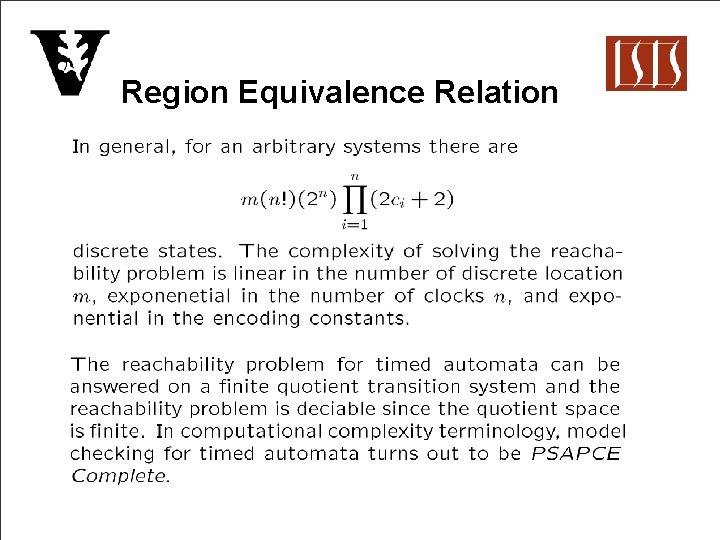

Region Equivalence Relation
Region Equivalence Relation
Region Equivalence Relation
Region Equivalence Relation
Region Equivalence Relation

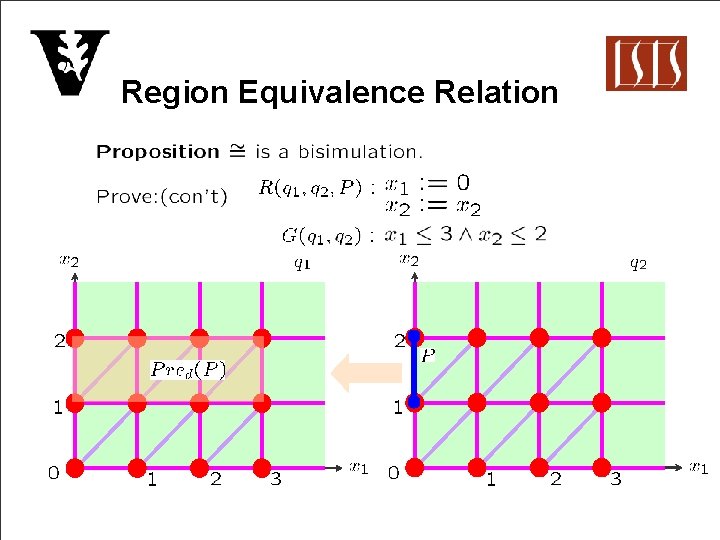

Region Equivalence Relation
Region Equivalence Relation
Region Equivalence Relation

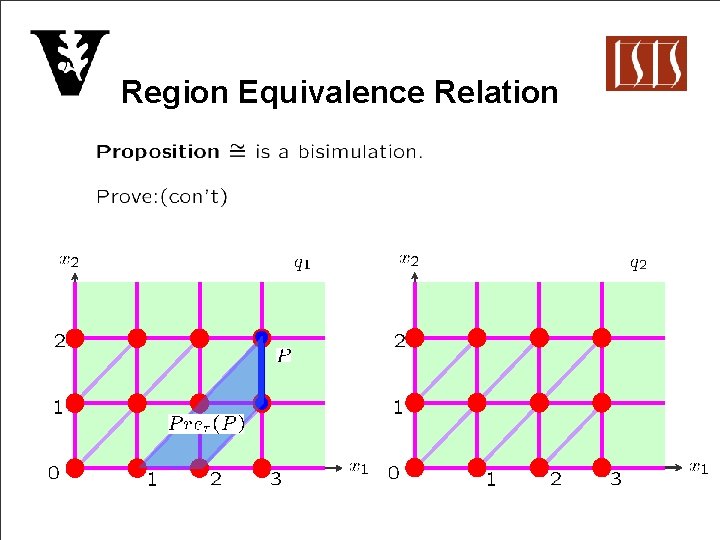

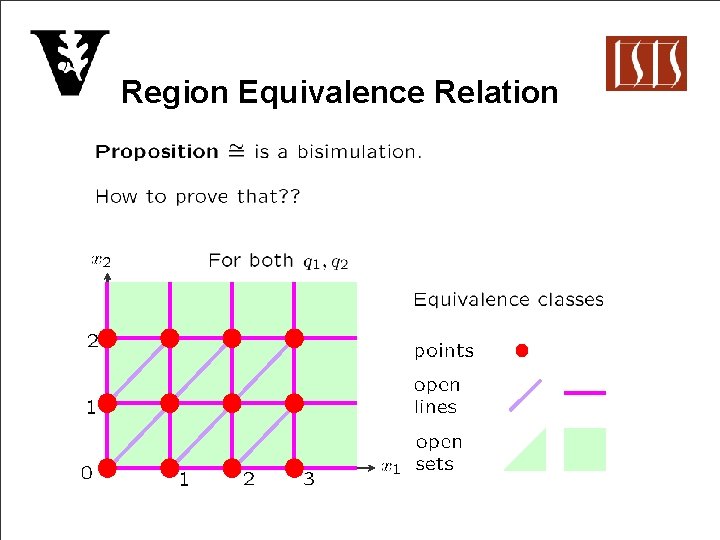

Region Equivalence Relation
Region Equivalence Relation
Region Equivalence Relation
Region Equivalence Relation

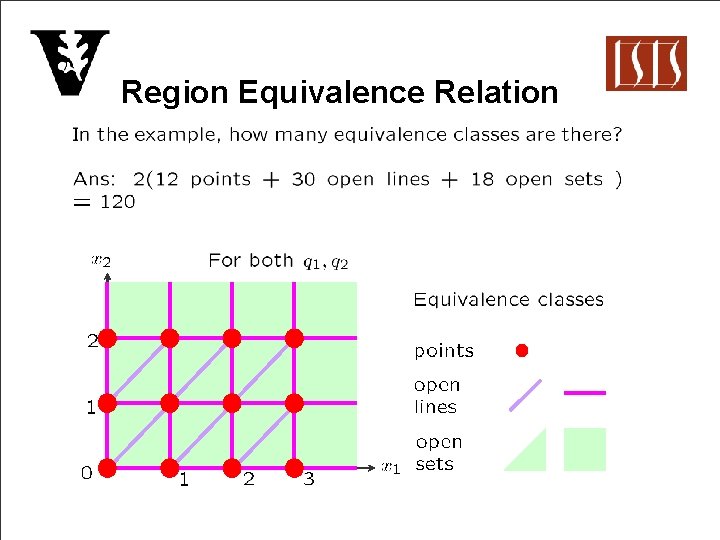

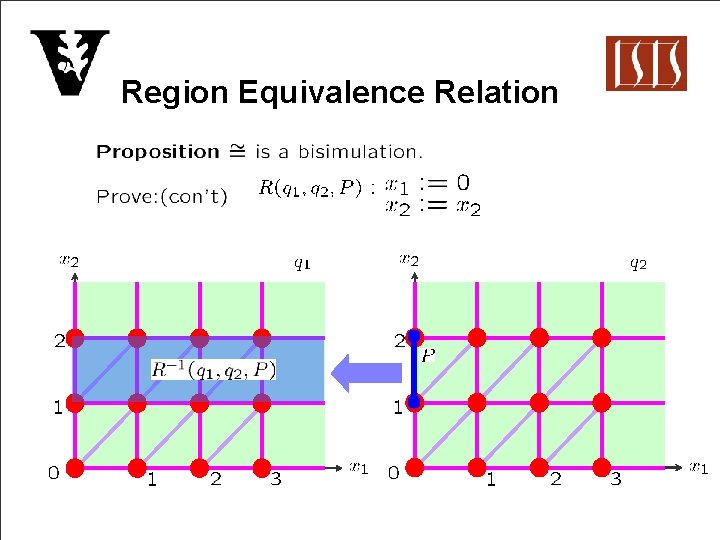

Region Equivalence Relation
End
