EE-240 Isolação de Falhas EE-240/2009
Exemplo do Motor DC Controlado pela Armadura EE-240/2009
Redundância Física EE-240/2009
Redundância Analítica EE-240/2009
EE-240/2009
Todos os resíduos são realimentados A falha em um sensor afeta todos os resíduos. EE-240/2009
Observador com realimentação de um único sensor Falha Sensor 1 0 0 EE-240/2009
Falha Sensor 2 0 0 EE-240/2009
Falha Sensor 3 EE-240/2009
Usando realimentação do sensor 3 e 1 e 2 e 3 Diagnóstico 0 0 0 OK 0 Falha Sensor 1 0 Falha Sensor 2 Falha Sensor 3 0 0 EE-240/2009
Usando realimentação do sensor 2 e 1 e 2 e 3 Diagnóstico 0 0 0 OK 0 Falha Sensor 1 Falha Sensor 2 Falha Sensor 3 0 0 0 EE-240/2009
Usando realimentação do sensor 1 e 2 e 3 Diagnóstico 0 0 0 OK Falha Sensor 1 0 Falha Sensor 2 Falha Sensor 3 0 0 0 EE-240/2009
Exemplo EE-240/2009
EE-240/2009
r = 0. 5 W, l = 0. 1 H km = 0. 25 Vs/rad b = 0. 8 Nms/rad J = 0. 4 kgm 2, k = 0. 8 Nm/rad Autovalores: - 4. 5, -1. 3 0. 8 j EE-240/2009
Observador com Realimentação de Todos os Sensores EE-240/2009

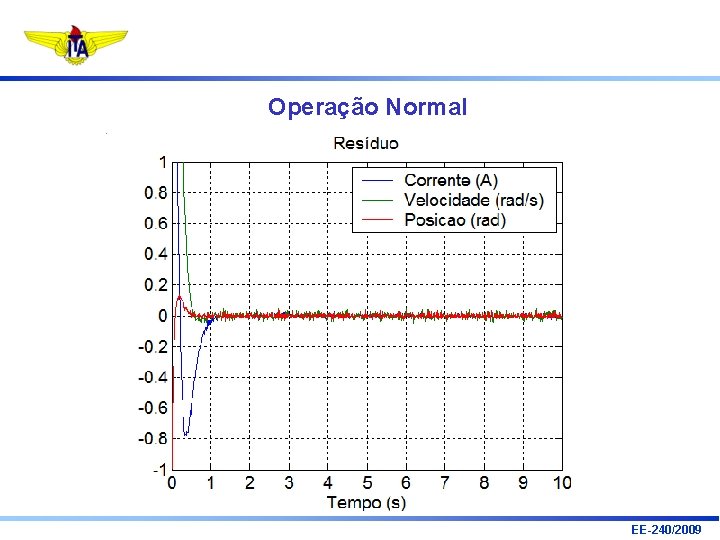

Operação Normal EE-240/2009
Falha no sensor de corrente (Ganho reduzido à metade) EE-240/2009
Observabilidade a Partir Somente do Sensor 3 EE-240/2009
Operação Normal EE-240/2009
Falha no Sensor de Corrente (Ganho x 0. 5) EE-240/2009
Falha no Sensor de Velocidade (Ganho x 0. 5) EE-240/2009
Falha no Sensor de Posição (Ganho x 0. 5) EE-240/2009
Dedicated Observer Scheme (DOS) • Estimativa do i-ésimo estado xi por cada um dos observadores: • Sejam definidos: EE-240/2009
Dedicated Observer Scheme (DOS) • Estimativa do i-ésimo estado xi por cada um dos observadores: • Sejam definidos: • Funções de decisão: EE-240/2009
Falha Sensor 1 0 0 0 EE-240/2009
Falha Sensor 2 0 0 0 EE-240/2009
Falha Sensor 3 0 0 0 EE-240/2009
Verificação de Observabilidade (Sensores 1 e 2) EE-240/2009
Operação normal EE-240/2009
Falha no sensor de corrente (Ganho x 0. 5) EE-240/2009
Falha no sensor de velocidade (Ganho x 0. 5) EE-240/2009
Falha no sensor de posição (Ganho x 0. 5) EE-240/2009
Muito Obrigado! EE-240/2009
