EE 529 Circuits and Systems Analysis Lecture 9
- Slides: 36
EE 529 Circuits and Systems Analysis Lecture 9 Mustafa Kemal Uyguroğlu
State vector a listing of state variables in vector form Eastern Mediterranean University
State equations St Ou ve cto r Inp ut ate ve cto r System dynamics Measurement Read-out map tp ut ve c to r Eastern Mediterranean University

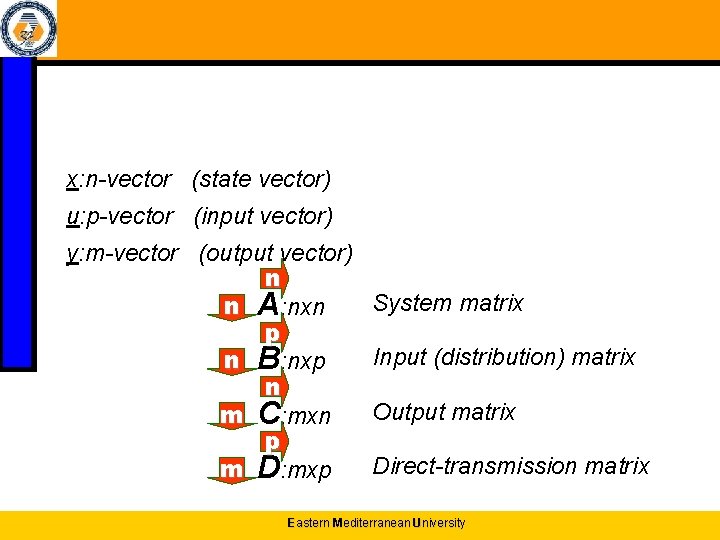

x: n-vector (state vector) u: p-vector (input vector) y: m-vector (output vector) n n A: nxn p n B: nxp n m C: mxn p m D: mxp System matrix Input (distribution) matrix Output matrix Direct-transmission matrix Eastern Mediterranean University
Solution of state eq’ns Consists of: Free response & Forced sol’n (Homogenous sol’n) (particular sol’n) Eastern Mediterranean University
Homogenous solution Homogenous equation has the solution State transition matrix Eastern Mediterranean University X(0)

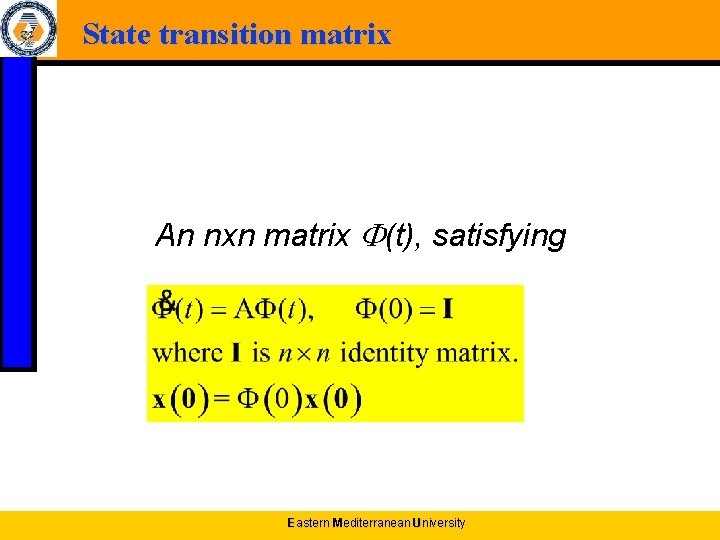

State transition matrix An nxn matrix (t), satisfying Eastern Mediterranean University
Determination of (t): transform method Laplace transform of the differential equation: Eastern Mediterranean University
Determination of (t): transform method Eastern Mediterranean University

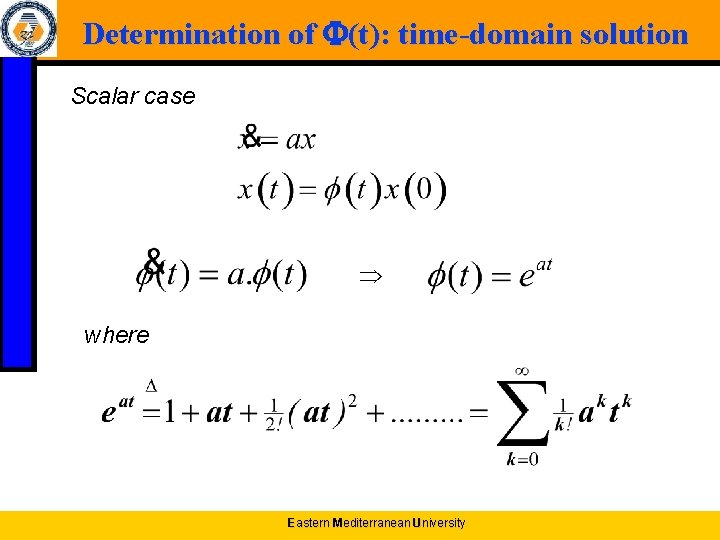

Determination of (t): time-domain solution Scalar case where Eastern Mediterranean University
Determination of (t): time-domain solution For vector case, by analogy where Can be verified by substitution. Eastern Mediterranean University

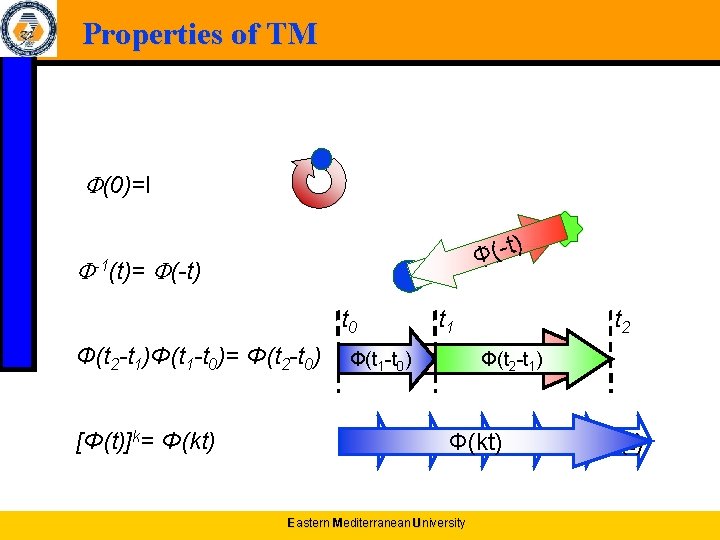

Properties of TM (0)=I ) t ( ΦΦ -1(t)= (-t) t 0 Ф(t 2 -t 1)Φ(t 1 -t 0)= Φ(t 2 -t 0) [Φ(t)]k= Φ(kt) t 1 t 2 Φ(t 1 -t 0) Φ(t 2 -t 0Φ(t ) 2 -t 1) Φ(t) Φ(kt)Φ(t) Eastern Mediterranean University

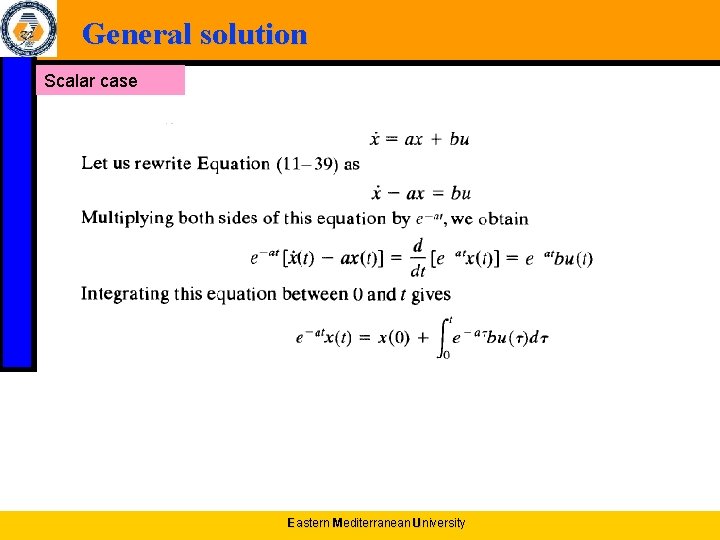

General solution Scalar case Eastern Mediterranean University
General solution Vector case Eastern Mediterranean University
General solution: transform method L{ } Eastern Mediterranean University
Inverse Laplace transform yields: Eastern Mediterranean University
For initial time at t=t 0 Eastern Mediterranean University

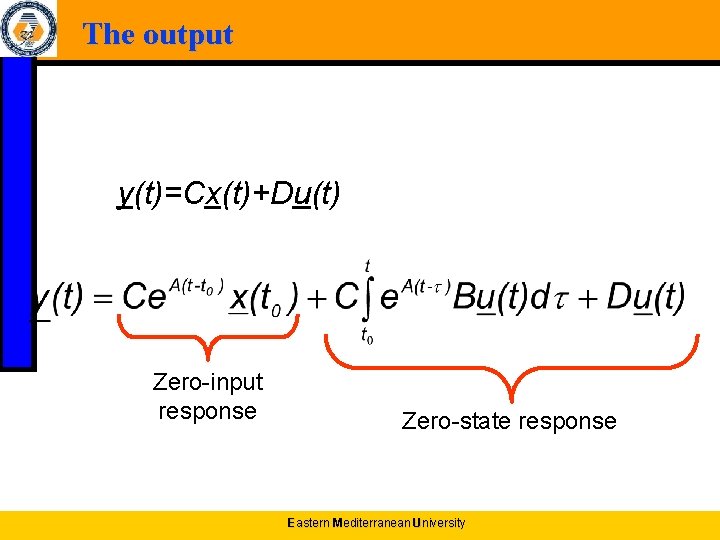

The output y(t)=Cx(t)+Du(t) Zero-input response Zero-state response Eastern Mediterranean University
Example « Obtain the state transition matrix (t) of the following system. Obtain also the inverse of the state transition matrix -1(t). For this system the state transition matrix (t) is given by since Eastern Mediterranean University
Example The inverse (s. I-A) is given by Hence Noting that -1(t)= (-t), we obtain the inverse of transition matrix as: Eastern Mediterranean University
Exercise 1 Find x 1(t) , x 2(t) The initial condition Eastern Mediterranean University
Exercise 1 (Solution) Eastern Mediterranean University
Example 2 Eastern Mediterranean University
Exercise 2 Find x 1(t) , x 2(t) The initial condition Input is Unit Step Eastern Mediterranean University
Exercise 2 (Solution) Eastern Mediterranean University

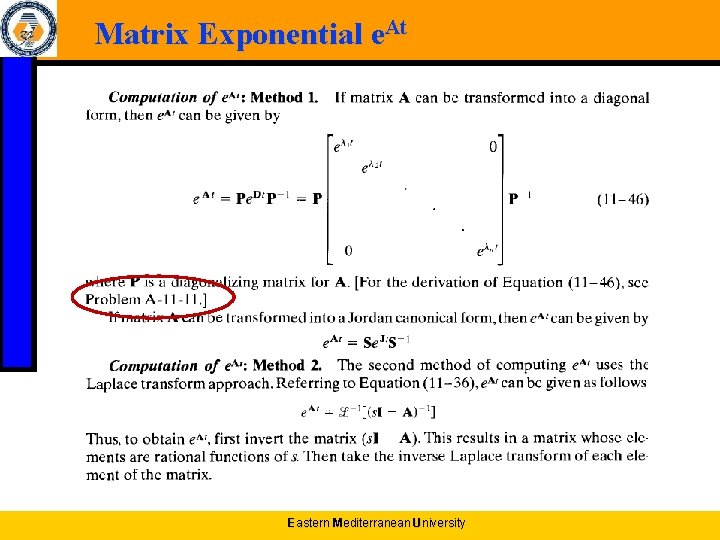

Matrix Exponential e. At Eastern Mediterranean University
Matrix Exponential e. At Eastern Mediterranean University
The transformation where 1, 2, …, n are distinct eigenvalues of A. This transformation will transform P-1 AP into the diagonal matrix Eastern Mediterranean University

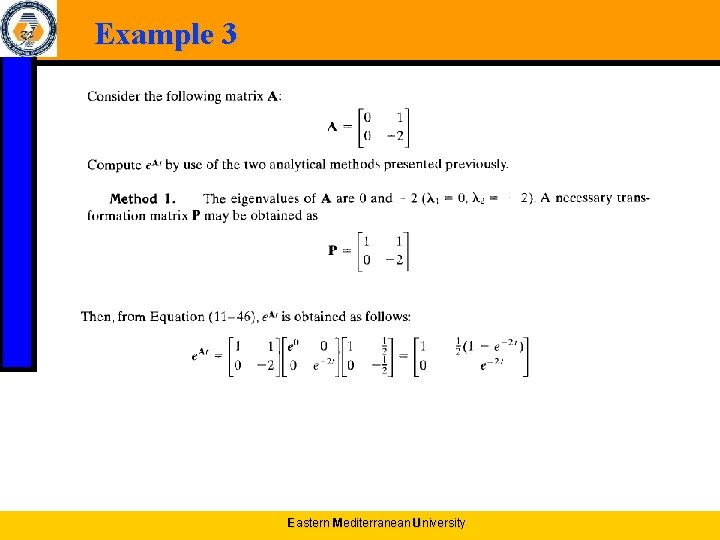

Example 3 Eastern Mediterranean University
« Method 2: Eastern Mediterranean University
Matrix Exponential e. At Eastern Mediterranean University
Matrix Exponential e. At Eastern Mediterranean University
Example 4 Eastern Mediterranean University

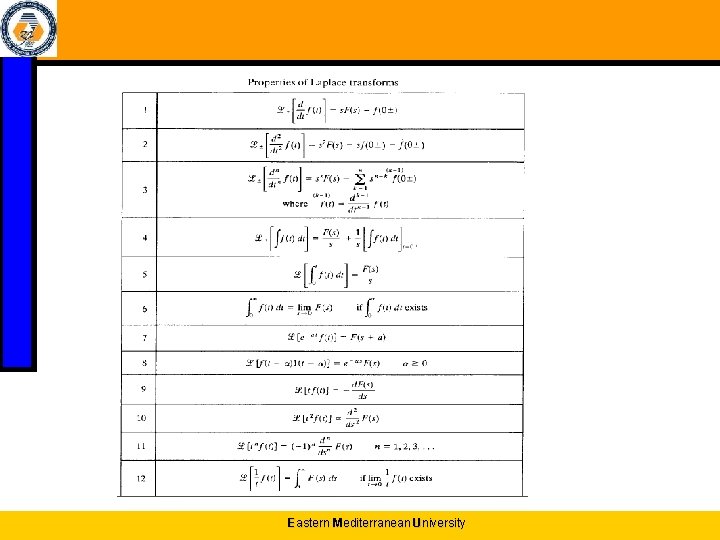

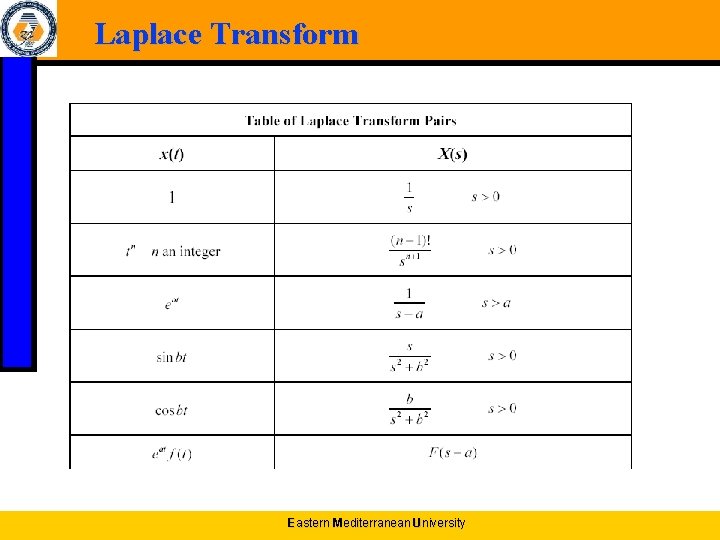

Laplace Transform Eastern Mediterranean University
Eastern Mediterranean University
Eastern Mediterranean University
