Edificios Ocupados sujetos a Peligros de Proceso Externo

Edificios Ocupados sujetos a Peligros de Proceso Externo

En casos en donde los materiales inflamables se manejen sobre el punto de fusión Y sobre el punto de ebullición. ¿Puede mi edificio ocupado sobrevivir una sobrepresión de explosión? R-3 Distancia de Separación D

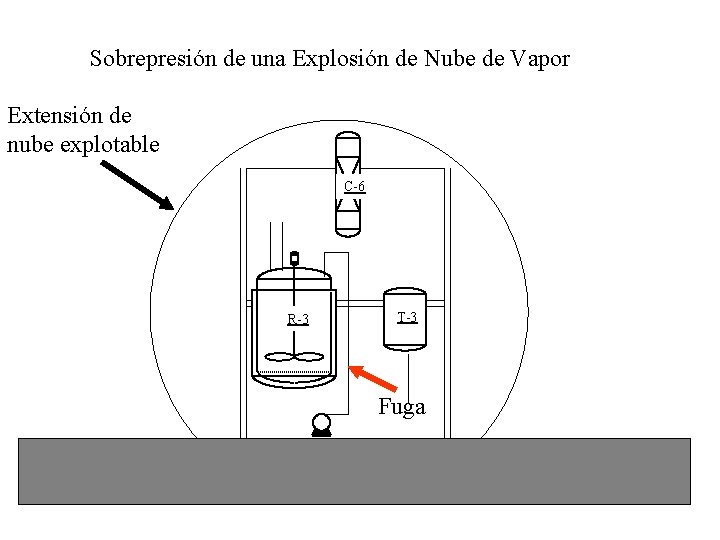

Sobrepresión de una Explosión de Nube de Vapor Extensión de nube explotable C-6 R-3 T-3 Fuga P-R 3

Sobrepresión de una Explosión de Nube de Vapor Extensión de nube explotable C-6 R-3 T-3 Fuga P-R 3 Extensión de confinamiento

Sobrepresión de una Explosión de Nube de Vapor Extensión de nube explotable C-6 Fracción de nube explotable contribuyendo a sobrepresión R-3 T-3 Leak P-R 3 Extensión de confinamiento

Sobrepresión de una Explosión de Nube de Vapor Extensión de nube explotable Fracción de nube fuera de confinamiento no contribuye a sobrepresión C-6 Fracción de nube explotable contribuyendo a sobrepresión R-3 T-3 Leak P-R 3 Extensión de confinamiento

Sobrepresión de una Explosión de Nube de Vapor Extensión de nube explotable Fracción de nube fuera de confinamiento no contribuye a sobrepresión C-6 Fracción de nube explotable contribuyendo a sobrepresión R-3 T-3 Volumen Confinado = V Leak P-R 3 Extensión de confinamiento

En casos en donde se manejan materiales inflamables sobre el punto de fusión Y sobre el punto de ebullición. ¿Mi Edificio ocupado podrá sobrevivir una sobrepresión de explosión? R-3 Distancia de Separación D

En casos en donde se manejan materiales inflamables sobre el punto de fusión Y sobre el punto de ebullición. ¿Mi Edificio ocupado podrá sobrevivir una sobrepresión de explosión? Calcular R-3 Separation Distance D

Cómo calcular: • Caracterizar la reactividad del combustible (Baja. Med. Hidrocarbonos Normales) o Alta) • Estimar el volumen confinado (M 3) • Estimar la nube de vapor explotando restrictiva de confinamiento de la expansión no confinada (normalmente 2 D o 1 D) • Estimar el grado de congestión en el volumen confinado (más congestión hace que el frente de la flama expansora se acelere- malas noticias)

Aprox. = Sobrepresión m. Bar 10 9 ENTEROS DEPENDEN DE: Reactividad del Combustible, Grado de confinamiento, Congestión 8 P 0 6 7 5 R 0 Ejemplo curva 7: Distancia D y Volumen V conocidos - P se puede 0 calcular Energía de Combustión- Distancia R a Escala = 0. 1305 x D x (V x 0. 0814) -0. 33

¿Qué hacer con el resultado? • El resultado de sobrepresión necesita ser revisada por un Ingeniero Civil para revisar si la sobrepresión es un problema para un edificio existente • Si el edificio existente falla la prueba- hacer valoración de riesgo- actuar sobre el resultadoaceptar o mover a las personas o fortalecer el edificio. • El Ingeniero Civil utiliza el resultado de sobrepresión para instalaciones recién diseñadas

Alternativas para Congestión • Baja • Media • Alta

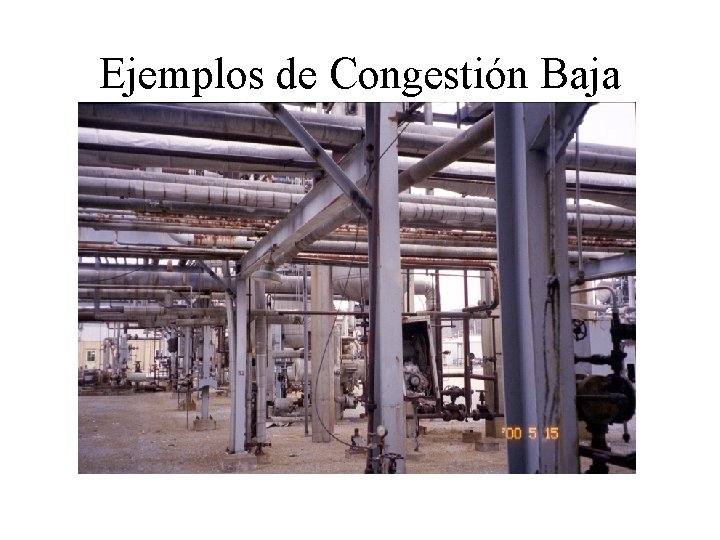

Ejemplos de Congestión Baja

Ejemplos de Congestión Media

Ejemplo 1 de Congestión Alta

Ejemplo 2 de Congestión Alta

Cálculos de filtrado del Cuaderno de Trabajo • Obtener del portal web PROMIS • Buildings Calculation screen 9 June 2008. xl • Para ayuda contactar a Rtgowland@aol. com
