Edificios Inteligentes Domtica 2 da Parte Ing Angelo
- Slides: 27
Edificios Inteligentes / Domótica (2 da. Parte) Ing. Angelo Velarde Jefe del Área de Telecomunicaciones Sección Electricidad y Electrónica Pontificia Universidad Católica del Perú
CONTENIDOS • • Redes de Comunicaciones y BAS Integración de servicios
Equipos en el BAS
Equipos en el BAS Controladores de Campo: - Controlan dispositivos y sensores - Ejecutan rutinas básicas de trabajo - Procesan algunos datos - Operan de manera limitada de forma independiente
Equipos en el BAS Controladores de Sistemas: - Basados en microcontroladores - De más capacidad que los de campo - Mantienen bases de datos - Colectan información operacional - Coordina funcionamiento de los de campo.
Equipos en el BAS Procesadores de Administración: - PC’s - Recolectan, almacenan y procesan datos históricos del sistema - Ejecutan programas de aplicación - Administran las actividades diarias - Actividades pre-programadas. - Seguridad de los sistemas - Administración de labores de mantenimiento y calendarización de eventos. - Gráficas de las actividades
Comunicación entre los equipos ● ¿Qué datos son necesarios? –. . . . . ● No hay un estándar común, poca interoperabilidad. ● Ejemplos: – Buiding Automation and Control network (BACnet) – European installation bus (EIB) – Local Operating Network Talk, Echelon Corporation (Lon. Talk) – BAS Internet Protocol
BACnet ● Estándar Americano (ANSI) desarrollado por ASHRAE (American Society of Heating, Refrigerating, and Air. Conditioning Engineers) en el 2001. ● Medios de Transmisión usados: – Cable coaxial – Cable de par trenzado – Fibra óptica ● Tendencia hacia IP
EIB ● Estándar desarrollado por SIEMENS entre 1990 y 2002, apoyado por la EIB Assiociation (EIBA) con 110 compañías relacionadas a la industria. ● Tendencia hacia IP ● Medios de Transmisión usados: – Cable de par trenzado – Línea de potencia – Radio Frecuencia (RF) ● Ha logrado unir: – European Home Systems Association (EHSA) – Bati. BUS Club International (BCI) – EIBA Se ha formado Konnex Association (2001)
Lon. Talk ● Desarrollado por Echelon Corporation (1994) ● Interconexión con Lon. Works utilizado en redes industriales. ● Medios de Transmisión – Líneas eléctricas – Par Trenzado – Fibra óptica – Cable Coaxial – Inalámbrico ● Hoy es un protocolo abierto. ● Lon. Talk y BACnet pueden coexistir.
BAS sobre IP ● Algo más complicado ● Dirección IP ● Mayor inteligencia en el procesador ● Hoy es posible

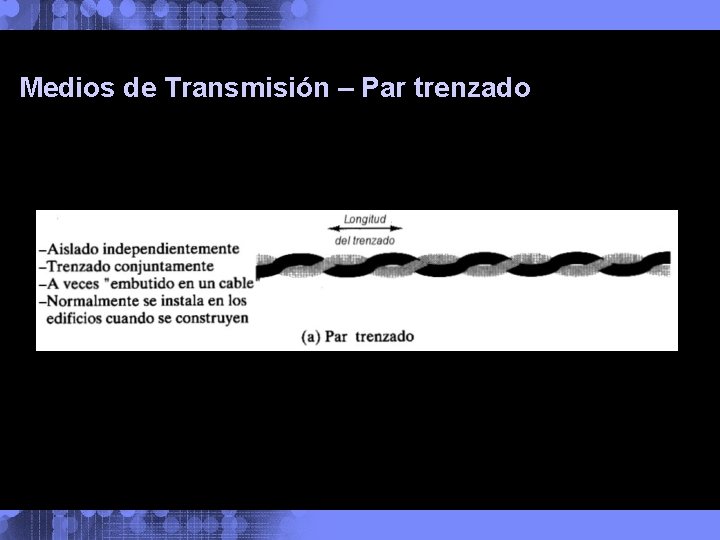

Medios de Transmisión – Par trenzado
Medios de Transmisión- Cable Coaxial
Medios de Transmisión – Fibra óptica
Integrando todo ● ¿Qué considerar? . . . . ● Lista de mercado – Identificar ubicación de los equipos BAS – Determinar la ruta del cableado y formas de distribución – Identificar ubicación de dispositivos BAS – Identificar que dispositivos se conectan y en que forma a la red considerando densidad del cableado y espacio necesario dentro de un área determinada – Determinar la ubicación de los controladores – Coordinar los diagramas de diseño – Determinar la forma de administrar el cableado y los sistemas – Definir las operaciones y responsabilidades de cada contrartista.
Un ejemplo ● ¿De quienes son las responsabilidades en un BAS? SCS o BAS ● Labores: Proveer, Instalar, Poner a punto y Probar ● Ejemplo: – Ductos de Cableado para voz y datos: – – Provee: Instala: Pone a punto: Prueba:
Algunas responsabilidades ● ¿Quiénes intervienen en: – Administración del proyecto – Definición de alarmas – Planos ¿Qué planos? – Planos del Backbone – Registros – Programación de eventos del control

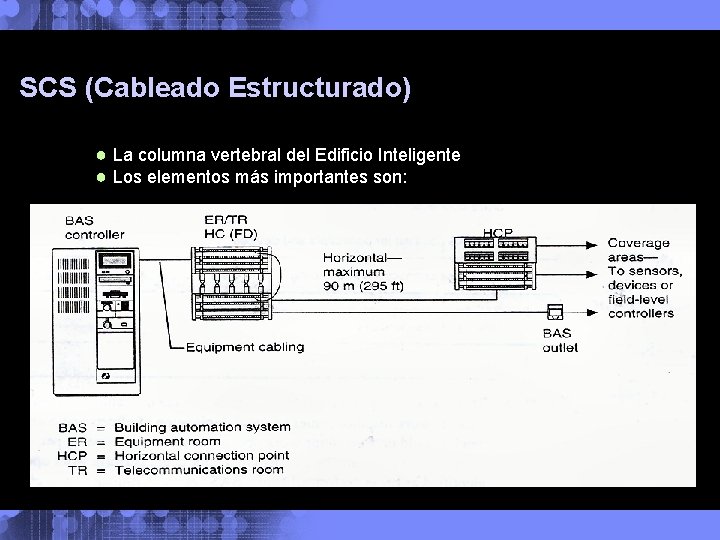

SCS (Cableado Estructurado) ● La columna vertebral del Edificio Inteligente ● Los elementos más importantes son:
Área de Cobertura ● Es el área que delimita cada dispositivo BAS. Se le puede comparar con el área de trabajo de una red de cómputo. ● Se puede conectar un dispositivo BAS: – Desde una toma de pared – Desde el Distribuidor de cableado horizontal – Desde otro Dispositivo BAS.
Área de Cobertura ● Se debe considerar: – Un método de distribución del cableado – Número de sistemas a ser integrado – Los requerimientos de espacio ● Ejemplo: – Para voz y datos en general el área de trabajo es de 10 m 2 – Para dispositivos BAS (Edificios comerciales) )el área de trabajo es de 25 m 2
Más aplicaciones ● Parking dentro de Centros comerciales: – BAS-AC = 50 m 2 – Vy. D-AC =. . . – Considerar Seguridad, HVAC, Sistemas de perifoneo, Sistemas contra incendios. – No se considera red de Voz y datos ● Fábricas – BAS-AC = 50 m 2 – Vy. D-AC = 84 m 2 – Considerar áreas de oficinas, áreas de procesos, inclusión de red industrial ● Hoteles – BAS-AC = 25 m 2 – Vy. D-AC = 23 m 2 – Requerimientos por habitación.
Más aplicaciones ● Salones de clase – BAS-AC = 25 m 2 – Vy. D-AC = 5 m 2 – Considerar Nº de alumnos. Conexiones de cómputo por aula, básicamente se considera el aula para este fin. ● Hospitales – BAS-AC = 25 m 2 – Vy. D-AC = 14 m 2 – Considerar los diferentes ambientes y sus características: oficinas, cuartos de pacientes, laboratorios, cuartos de operación. Mejor identificar necesidades de manera separada. ● Cuartos de máquinas – BAS-AC = 5 m 2 – Vy. D-AC = 84 m 2 – Considerar equipos de aire acondicionado (enfriadores, calentadores, manejadores de agua, ventiladores, etc. )

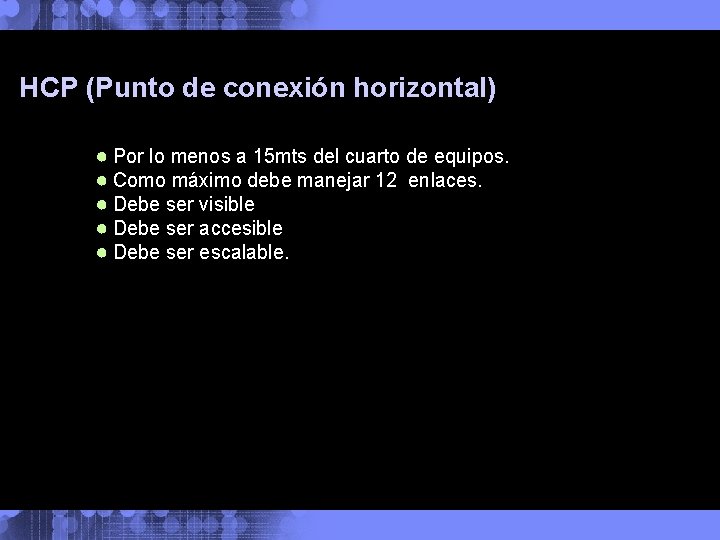

HCP (Punto de conexión horizontal) ● Por lo menos a 15 mts del cuarto de equipos. ● Como máximo debe manejar 12 enlaces. ● Debe ser visible ● Debe ser accesible ● Debe ser escalable.

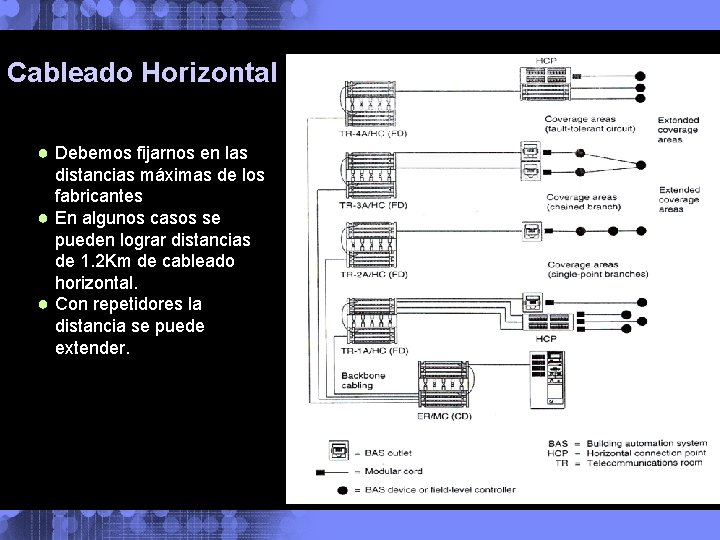

Cableado Horizontal ● Debemos fijarnos en las distancias máximas de los fabricantes ● En algunos casos se pueden lograr distancias de 1. 2 Km de cableado horizontal. ● Con repetidores la distancia se puede extender.

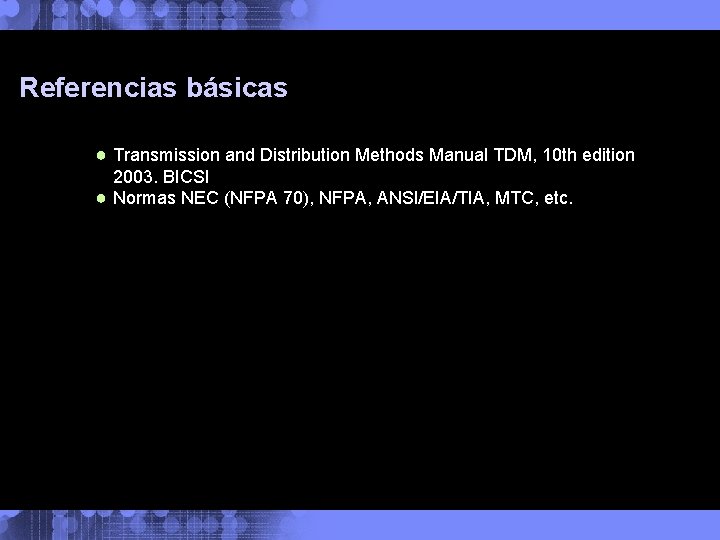

Referencias básicas ● Transmission and Distribution Methods Manual TDM, 10 th edition 2003. BICSI ● Normas NEC (NFPA 70), NFPA, ANSI/EIA/TIA, MTC, etc.
Y la tarea?
Gracias por su atención Consultas lvelard@pucp. edu. pe
