ECOGRAFA DOPPLER EN LA INSUFICIENCIA VENOSA DE MIEMBROS
ECOGRAFÍA DOPPLER EN LA INSUFICIENCIA VENOSA DE MIEMBROS INFERIORES Dr. Álvaro Cruz Mézquita.
Historia • Eco (mitología griega) Dr. Álvaro Cruz Mézquita.
Historia • XVII Lázaro Slallanzani • Estudia a los murciélagos • Cristian Doppler • Efecto Doppler • Francis Galton • Silbato ultrasónico • Pierre y Jacques Curie • XIX propiedades piezoaléctricas de los cristales de cuarzo Dr. Álvaro Cruz Mézquita.
Historia • XX Behm, Maxim y Richardson • Método para detectar icebergs mediante ondas ultrasónicas. • 1917 Paul Langevin (discipulo de Crie y Chilowski • Generados piezoeléctrico de ultrasonidos. nace el Sonar (Sound Navigation and Ragin) • 1929 Sergei Sokolov • Aplica el ultrasonido para detección de grietas en materiales sólidos (padre de la ultrasonografía) Dr. Álvaro Cruz Mézquita.
Historia • 70’s se sumerge al paciente en tinas, se obtienen imágenes estáticas. • Principios de los 80’s se obtienes la primeras imágenes en tiempo real. Dr. Álvaro Cruz Mézquita.
Recordatorio Anatómico Dr. Álvaro Cruz Mézquita.
Recordatorio Anatómico Dr. Álvaro Cruz Mézquita.
Recordatorio Anatómico Dr. Álvaro Cruz Mézquita.
Recordatorio Anatómico Dr. Álvaro Cruz Mézquita.
Recordatorio Anatómico Dr. Álvaro Cruz Mézquita.
Recordatorio fisiológico Dr. Álvaro Cruz Mézquita.
Ecografía Doppler Efecto Doppler • “Es un fenómeno por el cual la frecuencia del sonido percibido por un observador (f’) es diferente a la frecuencia realmente emitida por la fuente ( f), ya sea debido al movimiento de la fuente y/o del observador” Dr. Álvaro Cruz Mézquita.

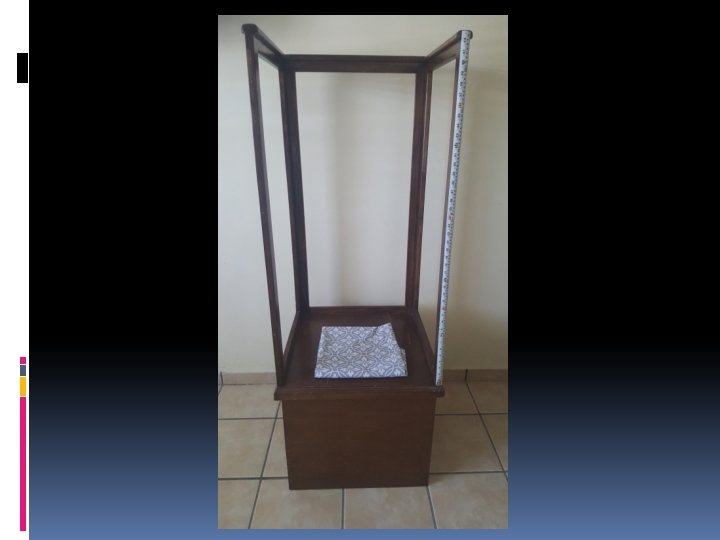

Evaluación con ecografía Doppler de la insuficiencia venosa crónica. Requisitos Ecógrafo de alta resolución. Transductores abdominales Tranductores de alta frecuencia Tarima con escala. Dr. Álvaro Cruz Mézquita.

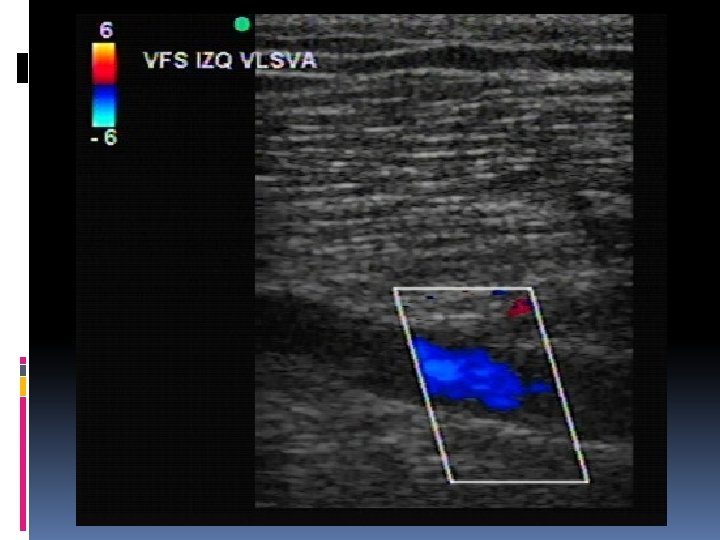

Estudio ecográfico. El objetivo del Doppler venoso es confirmar la permeabilidad vascular, identificar el tipo de insuficiencia venosa (profunda, superficial y/o de comunicantes), determinar los puntos de reflujo/entrada y realizar el mapeo venoso (expresión gráfica del estudio).

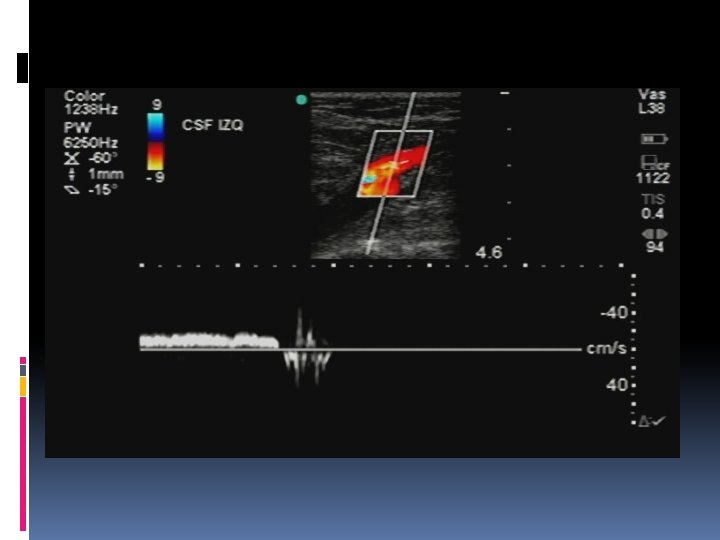

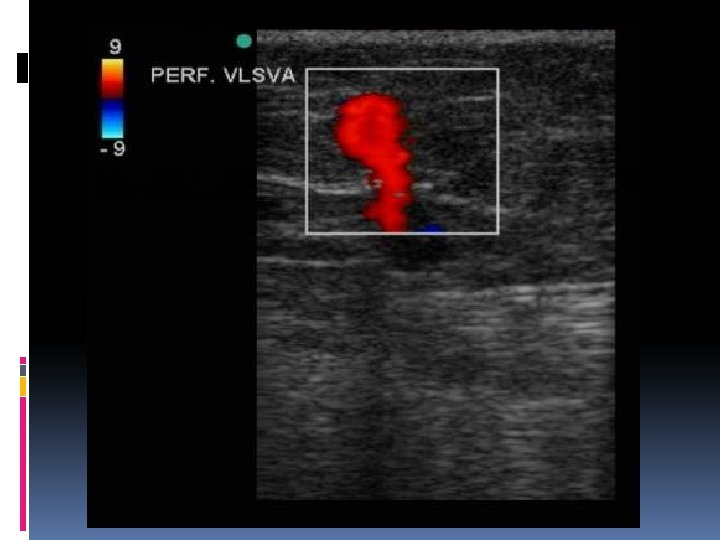

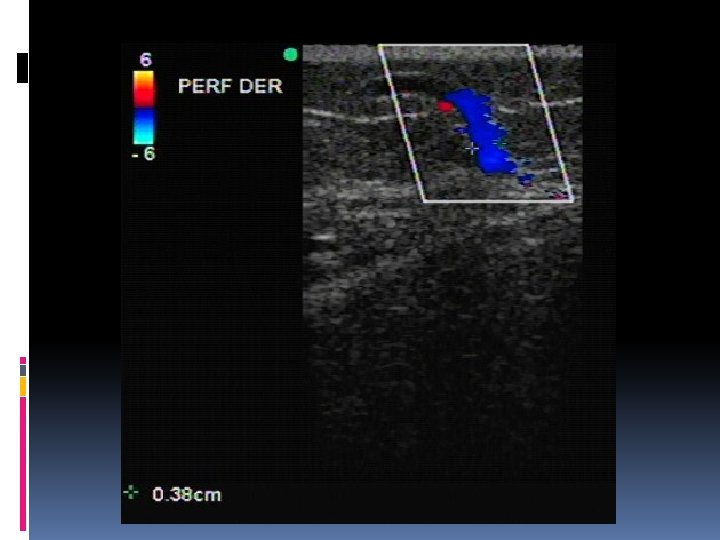

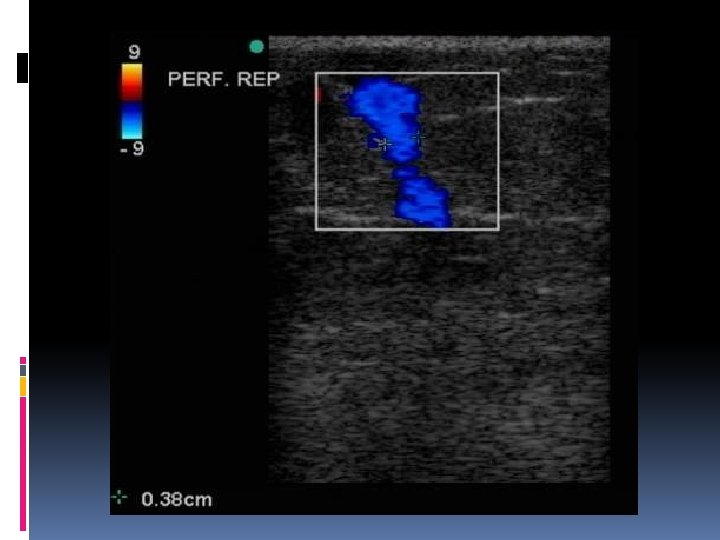

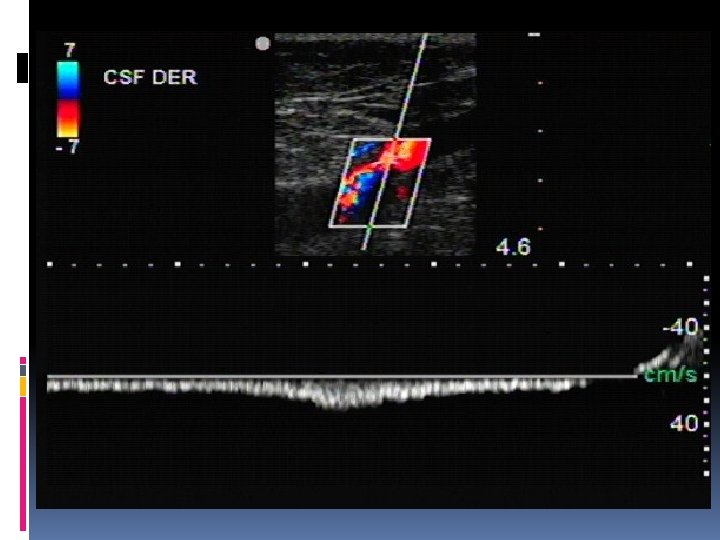

Criterios de diágnóstico de reflujo anormal en la venas De acuerdo consenso de la Unión internacional de Flebología publicado en las Guías de Manejo del Foro Venoso Americano, los criterios actuales son: Reflujo mayor de 1 segundo para la vena femoral y poplítea. Reflujo mayor de 0. 5 segundos para las demás venas del sistema venoso profundo y para todas las venas del sistema venoso superficial. Reflujo mayor de 0. 5 seg y diámetro mayor de 0. 35 cm para las venas perforantes, con la precaución que sólo se deben considerarse a tratar aquellas venas perforantes que se encuentren cercanas a una úlcera cicatrizada o activa; es decir, pacientes en estadío C 5 y C 6 de la clasificación de CEAP. Dr. Álvaro Cruz Mézquita.

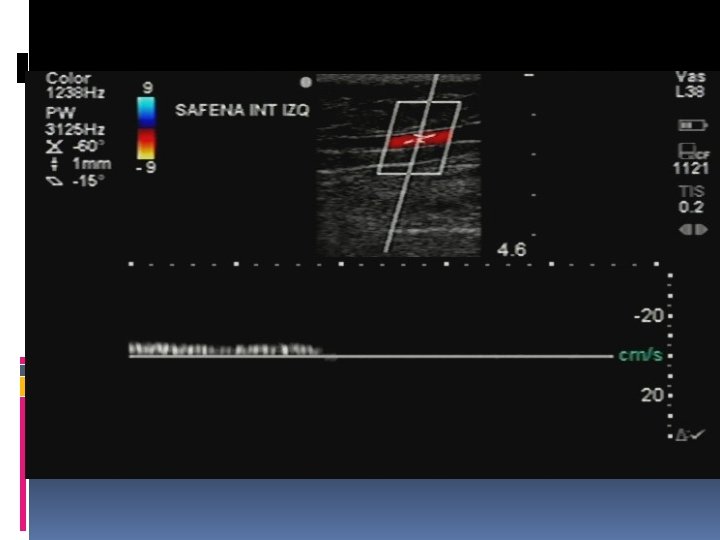

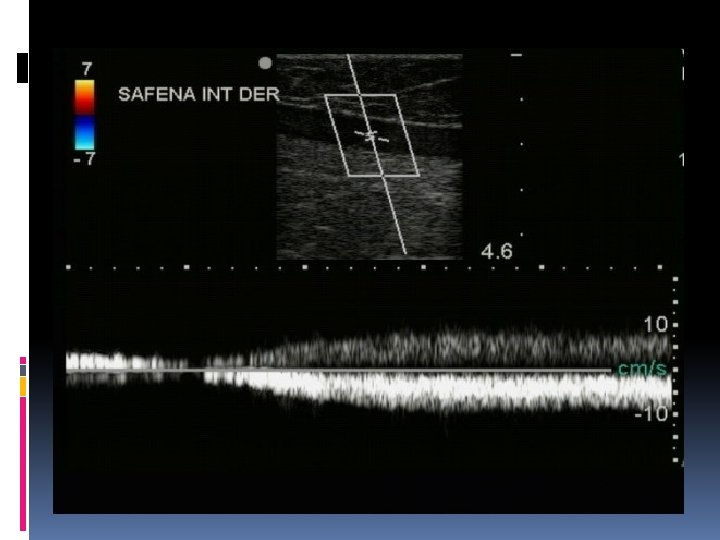

Patrones de presentación del sistema safeno interno Dr. Álvaro Cruz Mézquita.
Sistema safeno externo Dr. Álvaro Cruz Mézquita.
Reflujo no sefeno Dr. Álvaro Cruz Mézquita.
GRACIAS…. .
