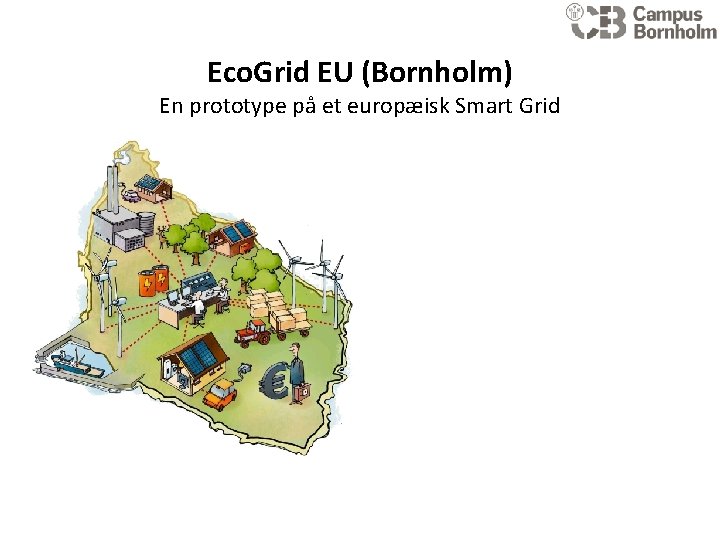

Eco. Grid EU (Bornholm) En prototype på et europæisk Smart Grid
Smartgrid historie. Smartgrid tanken brev opfundet 5 marts 2004 af en amerikaner kaldt Andres Carvallo. Andres Arbejde for DOE (department of energy) Man har valg at opsætte smartgrid i kategorier som software 1, 02, 0 - 3, 0 o. s. v
Uafhængig af fossile brændsler i 2050 2020 målene - et skridt på vejen § § § § 40 % energiproduktion fra vedvarende kilder 20 % højere energieffektivitet 20 % reduktion af CO 2 udledning Vindmøller skal være grundstenen i det danske energisystem Biomasse, sol- og bølgekraft skal supplere vindmøllerne Samfundet skal elektrificeres. Ved at skifte til el opnås højere energieffektivitet Mere vedvarende energi og højere energieffektivitet vil automatisk sænke CO 2 udledningen 3
Løsninger for fremtiden Tre veje til at fastholde det stabile elsystem § § § Udveksling med nabolande Lagring Smart Grid (aktivering af forbrugssiden) Vores nabolande vil også øge andelen af vedvarende energi, og kan derfor ikke nødvendigvis aftage, når der er stor produktion Lagringsteknologier er endnu umodne, og samtidig sker der et energitab ved lagring Aktivering af forbruget kan være en udfordring 4
Bornholm, et billede på fremtiden Elproduktion 2008 Elproduktion 2013 4% 3% 16% 29% 15% 63% 65% 1% 4% Vind Sol Biomasse Import ~50% Kul Olie Vind Sol Biomasse Import ~40% Kul Olie
Vindmøllerne bliver en udfordring Bornholm 3. -9. maj 2010 Elproduktion Bornholm 2010 50 40 11% -30 Vind Biomasse Kul Olie Vindmøller Forbrug Pris I fremtiden vil produktion fra vindmøller overstige forbruget mere end 10 % af tiden 2010/05/10 00: 00 2010/05/09 00: 00 -20 2010/05/08 00: 00 10% 2010/05/07 00: 00 -10 2010/05/06 00: 00 0 2010/05/05 00: 00 33% 10 2010/05/04 00: 00 46% 20 2010/05/03 00: 00 MWh og øre/k. Wh 30
Elnettet bliver mere belastet § § Samfundet skal elektrificeres for at blive mere energieffektivt Men flere elektriske processer kan overbelaste elnettet Fremtidens hjem + Alm. forbrug Hea t pu mp H 12: 45 -13: 15 ea H + te ot r w at er In gro und overbelastning hos af elnettet e Varmepumpe = Elbil 7
Eco. Grid EU markedet § § § Nyt elmarked, kun 15 minutter ahead Prisen fastsættes i 5 minutters intervaller Mange mindre enheder skal deltage uden aggregering → mindre steps i reguleringen § Prissignalet, som kunden modtager, består af spotpris plus en justering fra realtidsmarkedet § Desuden skal nettariffen gøres dynamisk, så den følger belastningen af nettet I princippet kan 2 feedere (”gader”) have forskellige nettariffer afhængig af kundernes aktuelle forbrug på de pågældende feedere § november. Eco. Grid 2020 EU 8
Østkrafts kundesammensætning § Østkraft Net har ca. 30. 000 elkunder (målere) § 3. 300 husstandskunder har elvarme eller varmepumpe § 3. 500 sommerhuse (95 % elvarme) § 300 storkunder (>100. 000 k. Wh/år) § Der er ca. 20. 000 husstande på Bornholm § Andel med fjernvarme er stigende på Bornholm (42 %) og på vej mod landsgennemsnittet (63 %) § Andel med elvarme er højere på Bornholm (13 %) end landsgennemsnittet (4 %) § Der har været stor interesse for Skrot dit Oliefyr november. Eco. Grid 2020 EU 9
Eco. Grid EU deltagerne § § § 200 kunder i referencegruppen. Sammensættes jævnt fra de øvrige deltagergruppper 500 alm. husstandskunder. Får fjernaflæst måler og får prisprognoser tilsendt hver dag 700 IBM/Power. Matcher husstande. Udstyres med automatiseringsudstyr fra IBM. Forbrugeren får tilsendt prissignaler hvert 5. minut. Primært elvarme og varmepumpekunder 500 Siemens husstande. Udstyres med automatiseringsudstyr fra Siemens. Styringen bliver delvist centraliseret. Primært elvarme og varmepumpekunder 100 virksomheder med udstyr fra Siemens PV PV EV Reference group november. Eco. Grid 2020 EU Manual control user IBM/Power. Matcher users 10 Siemens users FC Smart businesses
Fleksibilitet i husstanden Effekt i k. W Opvaskemaskine 1, 50 Komfur 7, 00 Ovn 2, 60 Mindre apparater* 0, 01 -2, 00 Vaskemaskine 1, 50 Varmepumpe 2, 30 Elbil 3, 00 I alt >18, 6 10 5 0 Ufleks. forbrug e 0, 09 rm Fryser 15 va 0, 09 El Køleskab 20 pe 0, 10 um Computer + printer Va rm ep 0, 25 us Lyd anlæg 25 . h 0, 15 Al m Fjernsyn MWh/år Apparater Vask Varme * Lejlighedsvis tilslutning. F. eks. kaffemaskine, mobiltelefon m. m. 11
Elprisens sammensætning og mulige besparelser 250. 0 Øre/k. Wh • 200. 0 • 150. 0 • 100. 0 • 50. 0 Elprisen svinger • Negative priser og op til 15 kr. /k. Wh • Udsving i projektet endnu ukendt Regneeksempel vaskemaskine o opvaskemaskine • 800 k. Wh/år • Ved gns. besparelse på 10 øre/k. Wh opnås en årlig besparelse på 80 kr. Regneeksempel varmepumpe • 5000 k. Wh/år • Ved gns. besparelse på 10 øre/k. Wh opnås en årlig besparelse på 500 kr. Regneeksempel elvarme • 15. 000 k. Wh/år • Ved gns. besparelse på 10 øre/k. Wh opnås en årlig besparelse på 1500 kr. 0. 0 Afgift PSO Nettarif Elpris 12
Den aktive forbruger er en udfordring § Forbrugeren skal aktiveres for at Smart Grid kan gennemføres, men § Det økonomiske incitament er lille § Emnet er komplekst § Et ændret forbrugsmønster kan betyde tab af komfort Kilde: ”Smart from the Start – Managing Smart Grid Programmes”, Pw. C, 2010 november. Eco. Grid 2020 EU 13
Partnere i Eco. Grid EU § § § Der er 16 partnere i Eco. Grid EU § 6 danske partnere § Derudover partnere fra Belgien, Holland, Tyskland, Schweiz, Østrig, Norge, Estland, Spanien og Portugal § Oprindelig skulle industripartnerne ikke være danske, men pga. diverse lovgivning deltager de danske selskaber med udenlandske afdelinger som 3. part Det totale budget er på 20, 5 mio. € med 12, 6 mio. € i støtte § Udstyrsbudgettet udgør 3, 35 mio. € Projektstart 1. marts 2011 § Projektlængde 4 år § Demonstrationsstart december 2012 november. Eco. Grid 2020 EU 14
Eco. Grid EU (Bornholm) En prototype på et europæisk Smart Grid
