ECO ARQUITECTURA CALENTADOR SOLAR INDICE Objetivos generales Objetivos

ECO ARQUITECTURA “CALENTADOR SOLAR”

INDICE Objetivos generales Objetivos particulares Introducción Contenido �Materiales de fabricación �Diagrama de flujo �Instalación, Orientación, Mantenimiento �Ventajas y desventajas �Tabla de dimensiones �Costos �Ejemplos Ilustrativos �Conclusión �Bibliografía

OBJETIVOS GENERALES Con esta investigación pretendemos dar a conocer los diferentes materiales utilizados para la elaboración de un calentador solar, también el mantenimiento, la instalación la orientación que se le debe de dar, diferentes costos y capacidades, ventajas y desventajas de la utilización de un calentador solar

OBJETIVOS PARTICULARES Nos interesa saber acerca de el funcionamiento del calentador solar, para la utilización de este en posteriores proyectos que realizaremos, así como también sus materiales, su mantenimiento y sus usos, para mantenerlo en optimas condiciones

INTRODUCCIÓN ● El calentador solar es un equipo que trasforma la luz del sol en calor y almacena esa energía en el agua para usarla a cualquier hora. ● Esta compuesto por el captador y el termo. En el captador es donde la luz se transforma en calor al chocar con la superficie foto térmica. En el termo se almacena el agua caliente donde se mantiene la temperatura durante las horas no soleadas

MATERIALES DE FABRICACION

DIAGRAMA DE FLUJO

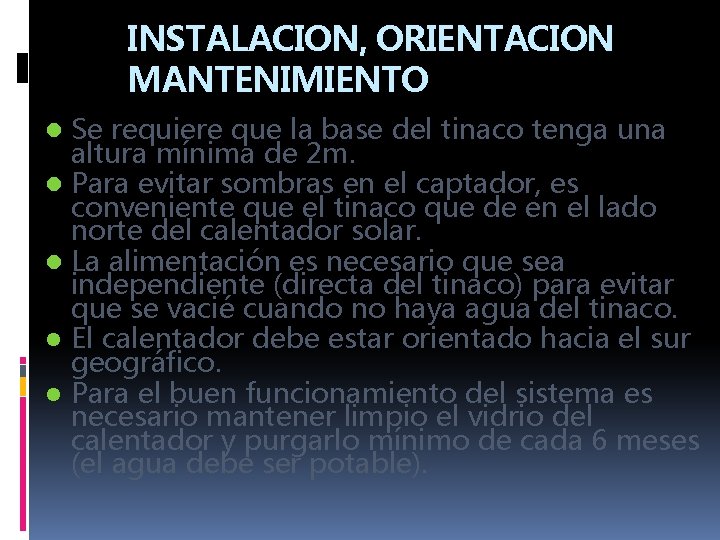

INSTALACION, ORIENTACION MANTENIMIENTO ● Se requiere que la base del tinaco tenga una altura mínima de 2 m. ● Para evitar sombras en el captador, es conveniente que el tinaco que de en el lado norte del calentador solar. ● La alimentación es necesario que sea independiente (directa del tinaco) para evitar que se vacié cuando no haya agua del tinaco. ● El calentador debe estar orientado hacia el sur geográfico. ● Para el buen funcionamiento del sistema es necesario mantener limpio el vidrio del calentador y purgarlo mínimo de cada 6 meses (el agua debe ser potable).

ORIENTACION

VENTAJAS Y DESVENTAJAS DEL CALENTADOR SOLAR Y DEL CALENTADOR DE GAS ● Calentador solar puede alimentar simultáneamente desde cinco hasta los baños que se requiera. ● Se puede utilizar a cualquier hora. ● La temperatura de trabajo promedio es de 60° C. ● No produce gases tóxicos, no contamina el ambiente y no consume oxígeno. ● No consume ningún combustible. ● El sol sale diariamente y no cuesta. ● De 5 a 10 días al año podrá no salir agua caliente debido al estado del tiempo. ● Puede alimentar simultáneamente hasta 5 baños nada más. ● La temperatura de trabajo promedio es de 50° C. ● Produce gases tóxicos nocivos para la salud, contamina el ambiente y consume oxígeno. ● El consumo de gas al bañarse una persona es de 0. 5 ó 1 Kg. por baño. ● El calentador de gas es realmente seguro pero la instalación frecuentemente no lo es, lo cual puede ocasionar intoxicaciones o explosiones graves o fatales. ● El costo de los energéticos sube y seguirá subiendo ● El suministro de gas no siempre es regular y algunos días al año tenemos que bañarnos con agua fría.

TABLA DE LAS DIMENSIONES A B C D E F G CAPACIDAD DEL TERMO AREA DE CALENTAMIEN TO DEL COLECTOR MEDIDA DEL COLECTOR DE NORTE A SUR MEDIDA DEL COLECTRO DE ORIENTE A PONIENTE DIAMETRO DEL TANQUE EXTERIOR DEL TERMO MEDIDA DE LA BASE DEL TERMO DIAMETRO DE ALIMENTACION Y DESCARGA 150 lts. 3 m 2 3 mts. 1 mt 0. 75 m 0. 74 3/4 300 lts. 6 m 2 3 mts. 2 mts 0. 98 m 0. 74 1" 450 lts. 9 m 2 3 mts 0. 98 m 0. 78 1" 600 lts. 12 m 2 3 mts. 4 mts 1. 11 m 0. 85 1 1/4 750 lts. 15 m 2 3 mts. 5 mts 1. 32 m 0. 95 1 1/2 900 lts. 18 m 2 3 mts. 6 mts 1. 32 m 1 m 1 1/2 1, 000 lts. 20 m 2 4 mts. 5 mts 1. 32 m 1 m 1 1/2 1, 200 lts. 24 m 2 4 mts. 6 mts 1. 50 m 1. 10 m 1 1/2

DIAGRAMA DE DIMENCIONES

SUPER HOT ● Otro tipo de calentador solar seria el llamado super-hot, la diferencia de este calentador solar con el convencional es q. Ue este es de importación y en vez de utilizar colector, emplea un sistema de cristales tubulares de doble pared bañados en nitrato de aluminio y aislados al alto vació, que permiten una absorción total de los rayos solares

EJEMPLO ILUSTRATIVO ( CASOLAR, SUPER-HOT)

COSTOS (CAPTASOL, TANQUE TERMO ACERO INOXIDABLE) Línea residencial CAPACIDAD ● 150 lts ● 300 lts ● 450 lts ● 600 lts ● 750 lts ● 900 lts ● 1000 lts ● 1200 lts COSTOS $ 11, 000. 00 $ 26, 000. 00 $ 31, 000. 00 $36, 000. 00 $ 41, 000. 00 $ 45, 000. 00 $ 52, 000. 00

COSTOS (CAPTASOL, SISTEMA HIDRONEUMATICO) Termos sin captadores TERMOS ● 1500 lts ● 2000 lts ● 3000 lts ● 4000 lts ● 5000 lts ● 6000 lts COSTOS $ 35, 400. 00 $ 46, 200. 00 $ 58, 000. 00 $ 69, 300. 00 $ 77, 000. 00 $ 84, 700. 00

EQUIPOS COMPLETOS (CAPTASOL, TERMOS Y CAPTADORES) CAPACIDAD ● 1500 lts ● 2000 lts ● 3000 lts ● 4000 lts ● 5000 lts ● 6000 lts COSTOS $ 77, 400. 00 $ 102, 200. 00 $ 142, 000. 00 $181, 300. 00 $ 217, 000. 00 $ 252, 000. 00

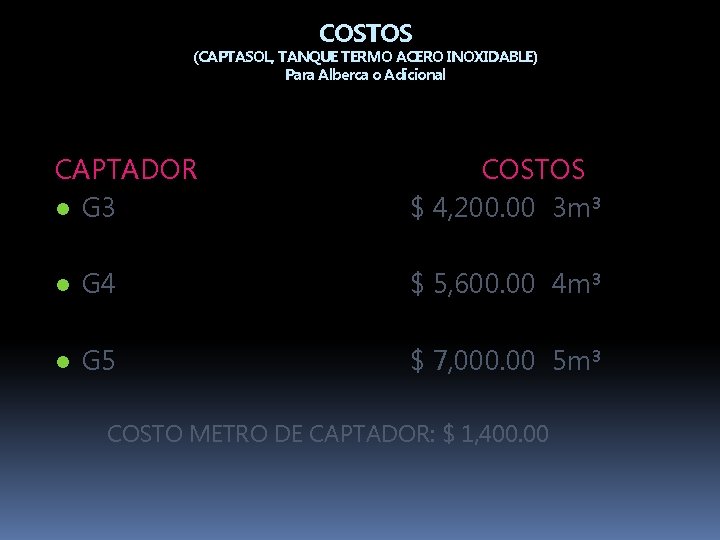

COSTOS (CAPTASOL, TANQUE TERMO ACERO INOXIDABLE) Para Alberca o Adicional CAPTADOR ● G 3 COSTOS $ 4, 200. 00 3 m³ ● G 4 $ 5, 600. 00 4 m³ ● G 5 $ 7, 000. 00 5 m³ COSTO METRO DE CAPTADOR: $ 1, 400. 00

COSTOS (CASOLAR, ACERO INOXIDABLE) Power Sun CAPACIDAD ● 210 lts ● 400 lts ● 600 lts ● 800 lts ● 1000 lts ● 1200 lts COSTOS $ 17, 000. 00 $ 28, 500. 00 $ 38, 500. 00 $ 48, 000. 00 $ 56, 500. 00 $ 65, 000. 00

COSTOS (CASOLAR, ACERO INOXIDABLE, CRISTAL AISALDO AL VACIO) Super Hot CAPACIDAD ● 155 lts ● 210 lts ● 300 lts ● 600 lts ● 800 lts ● 1200 lts COSTOS $ 13, 700. 00 $ 16, 700. 00 $ 24, 700. 00 $ 34, 990. 00 $ 44, 900. 00 $ 58, 900. 00

COSTOS (CASOLAR, ACERO AL CARBÖN) Línea Económica CAPACIDAD ● 210 lts ● 400 lts COSTOS $ 9, 800. 00 $ 15, 900. 00

COSTOS (CASOLAR) Albercas ● Costo Colector: $ 5, 000. 00 ● Superficie de la Alberca multiplicada por: $ 1, 500. 00 ● Ejemplo: Alberca de 10 mx 5 m= 50 m² por $ 1, 500. 00 = $75, 000 (+/-) aprox.

EJEMPLOS ILUSTRATIVOS (diferentes capacidades)

Capacidad: 1000 lts. 5 equipos Capacidad: 600 lts. 2 equipos Capacidad: 450 lts.

Capacidad: 900 lts. Capacidad: 150 lts. Capacidad: 300 lts. Capacidad: 1200 lts.

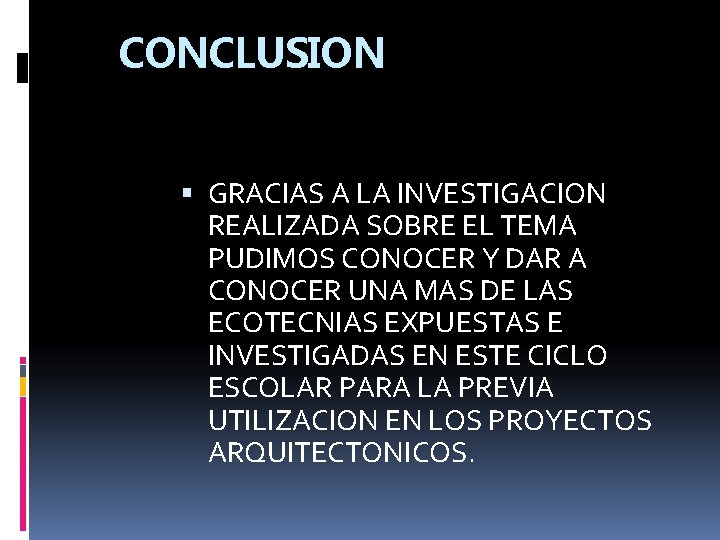

CONCLUSION GRACIAS A LA INVESTIGACION REALIZADA SOBRE EL TEMA PUDIMOS CONOCER Y DAR A CONOCER UNA MAS DE LAS ECOTECNIAS EXPUESTAS E INVESTIGADAS EN ESTE CICLO ESCOLAR PARA LA PREVIA UTILIZACION EN LOS PROYECTOS ARQUITECTONICOS.

BIBLIOGRAFIA ● CAPTASOL Plan de Ayala # 1092 Col. Centro Tel. 313 -08 -69 www. captasol. com ● CASOLAR Periférico Republica # 1040 Col. San Rafael Tel. 315 -08 -80 www. casolar. net
