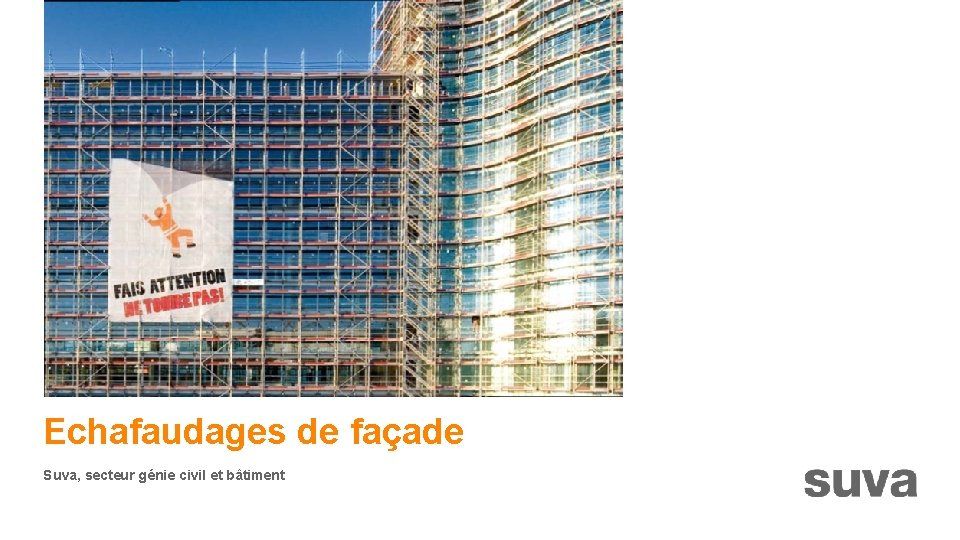

Echafaudages de façade Suva, secteur génie civil et bâtiment

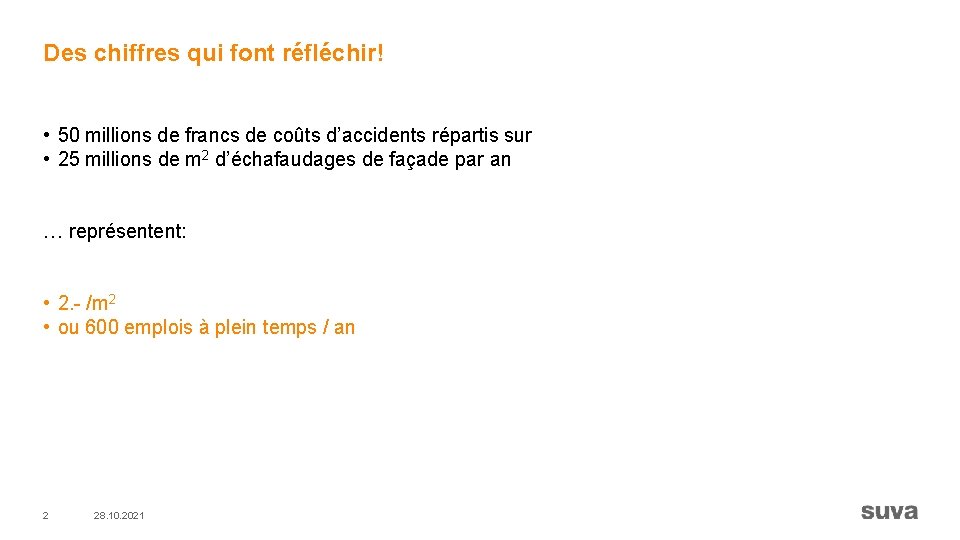

Des chiffres qui font réfléchir! • 50 millions de francs de coûts d’accidents répartis sur • 25 millions de m 2 d’échafaudages de façade par an … représentent: • 2. - /m 2 • ou 600 emplois à plein temps / an 2 28. 10. 2021

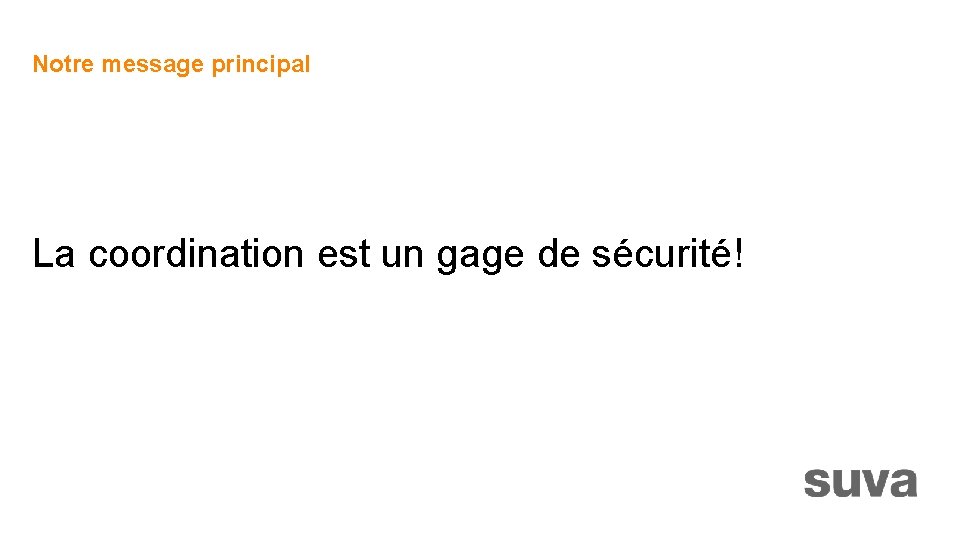

Notre message principal La coordination est un gage de sécurité!

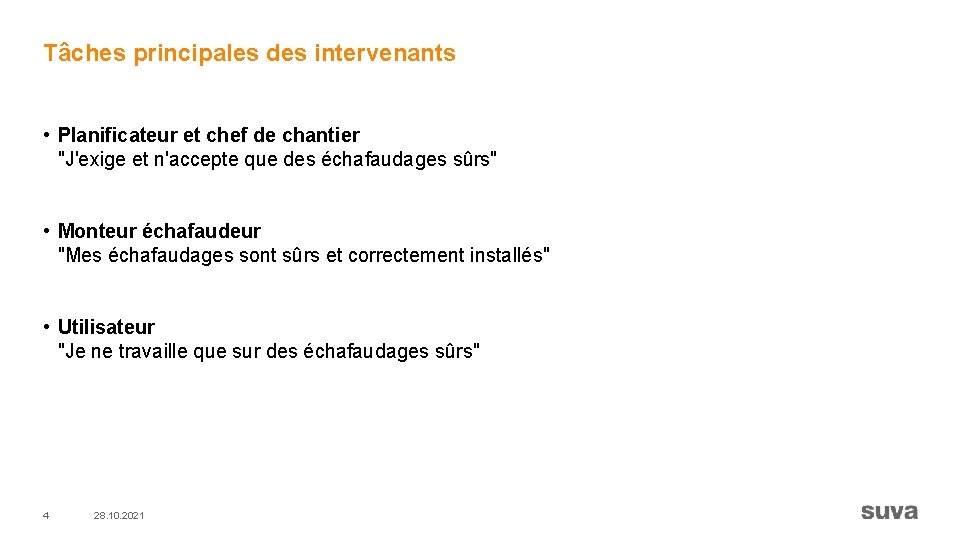

Tâches principales des intervenants • Planificateur et chef de chantier "J'exige et n'accepte que des échafaudages sûrs" • Monteur échafaudeur "Mes échafaudages sont sûrs et correctement installés" • Utilisateur "Je ne travaille que sur des échafaudages sûrs" 4 28. 10. 2021

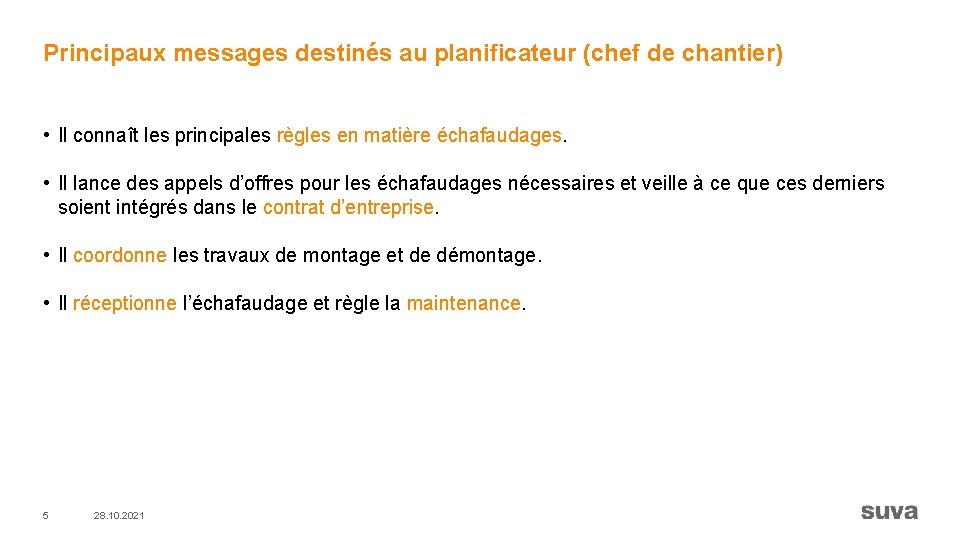

Principaux messages destinés au planificateur (chef de chantier) • Il connaît les principales règles en matière échafaudages. • Il lance des appels d’offres pour les échafaudages nécessaires et veille à ce que ces derniers soient intégrés dans le contrat d’entreprise. • Il coordonne les travaux de montage et de démontage. • Il réceptionne l’échafaudage et règle la maintenance. 5 28. 10. 2021

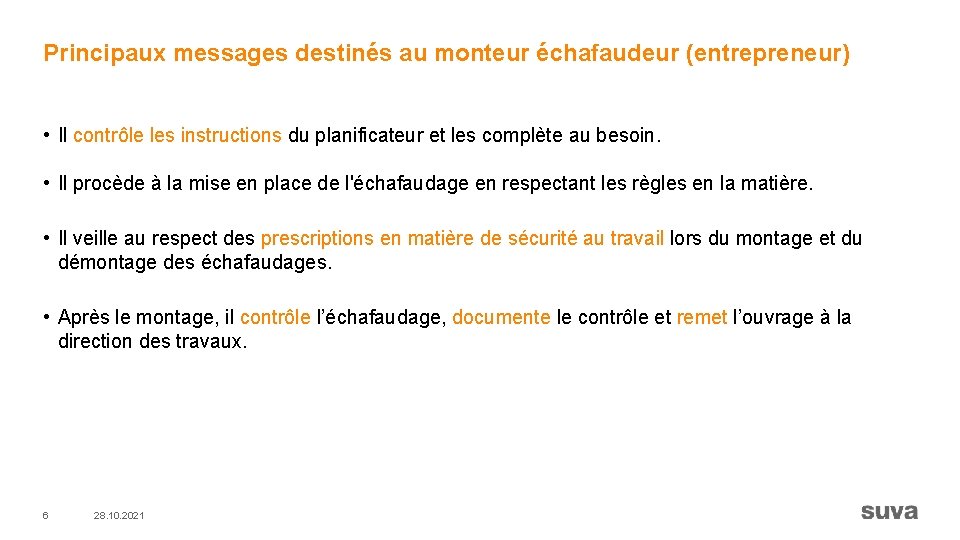

Principaux messages destinés au monteur échafaudeur (entrepreneur) • Il contrôle les instructions du planificateur et les complète au besoin. • Il procède à la mise en place de l'échafaudage en respectant les règles en la matière. • Il veille au respect des prescriptions en matière de sécurité au travail lors du montage et du démontage des échafaudages. • Après le montage, il contrôle l’échafaudage, documente le contrôle et remet l’ouvrage à la direction des travaux. 6 28. 10. 2021

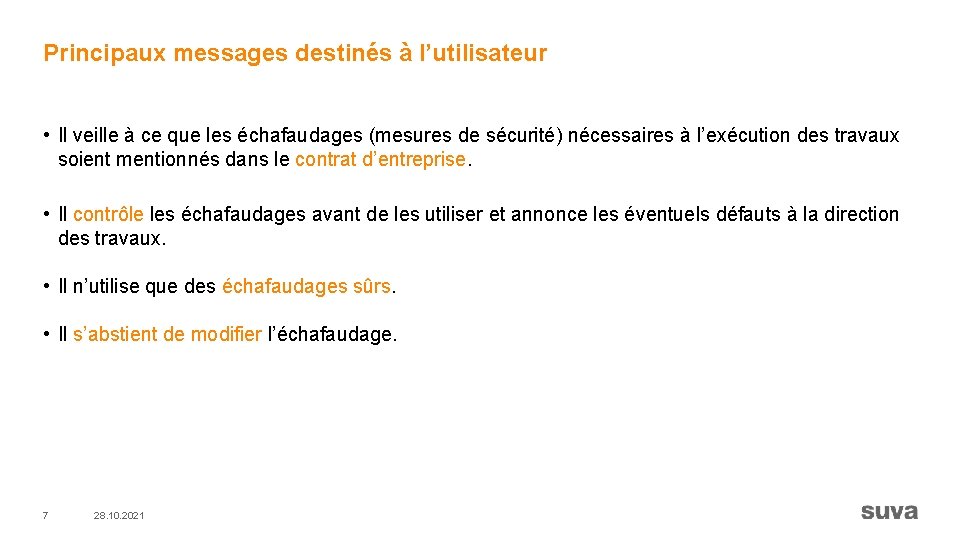

Principaux messages destinés à l’utilisateur • Il veille à ce que les échafaudages (mesures de sécurité) nécessaires à l’exécution des travaux soient mentionnés dans le contrat d’entreprise. • Il contrôle les échafaudages avant de les utiliser et annonce les éventuels défauts à la direction des travaux. • Il n’utilise que des échafaudages sûrs. • Il s’abstient de modifier l’échafaudage. 7 28. 10. 2021

Principes de la planification Conditions cadre, planification détaillée, contrôle: 1. Environnement technique 2. Environnement naturel 3. Données spécifiques au bâtiment 4. Planification détaillée et structure 5. Contrôle 8 28. 10. 2021

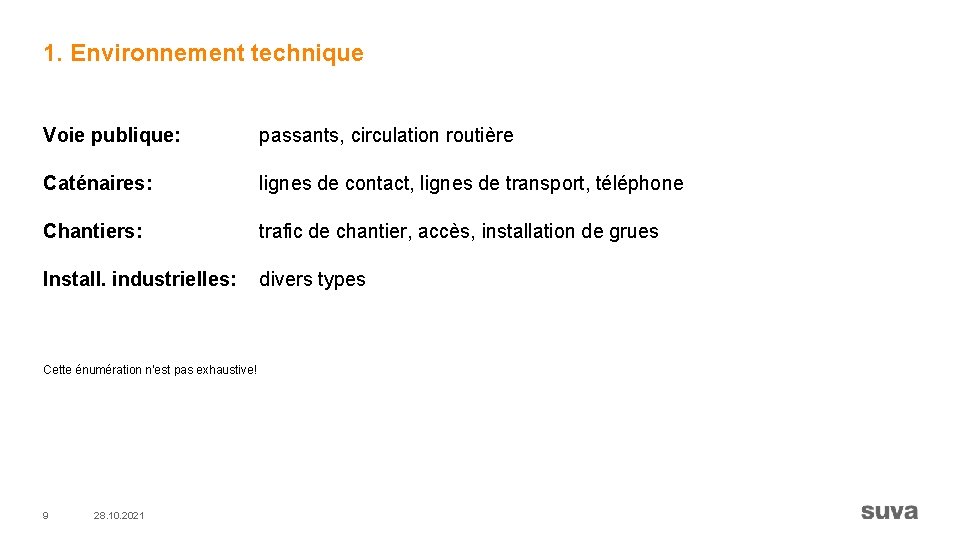

1. Environnement technique Voie publique: passants, circulation routière Caténaires: lignes de contact, lignes de transport, téléphone Chantiers: trafic de chantier, accès, installation de grues Install. industrielles: divers types Cette énumération n'est pas exhaustive! 9 28. 10. 2021

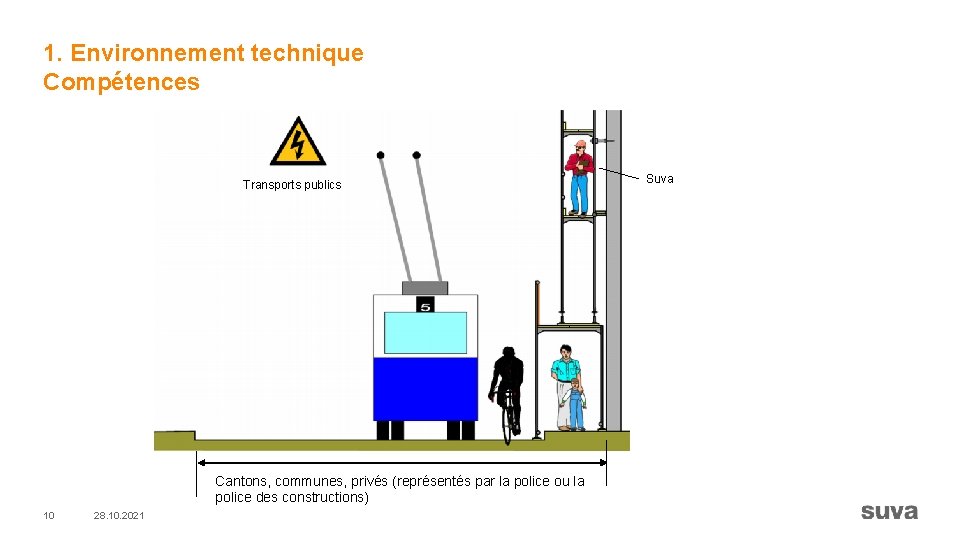

1. Environnement technique Compétences Transports publics Cantons, communes, privés (représentés par la police ou la police des constructions) 10 28. 10. 2021 Suva

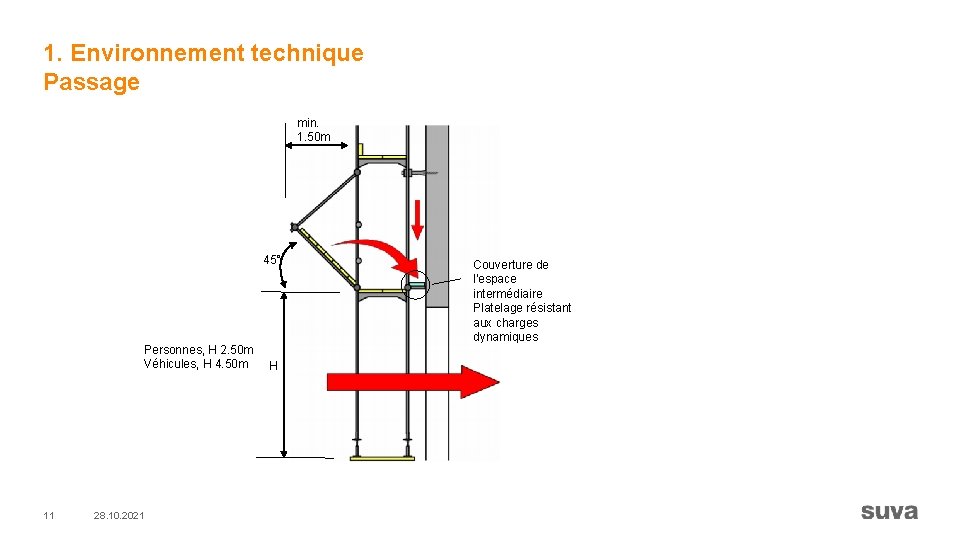

1. Environnement technique Passage min. 1. 50 m 45° Personnes, H 2. 50 m Véhicules, H 4. 50 m 11 28. 10. 2021 H Couverture de l'espace intermédiaire Platelage résistant aux charges dynamiques

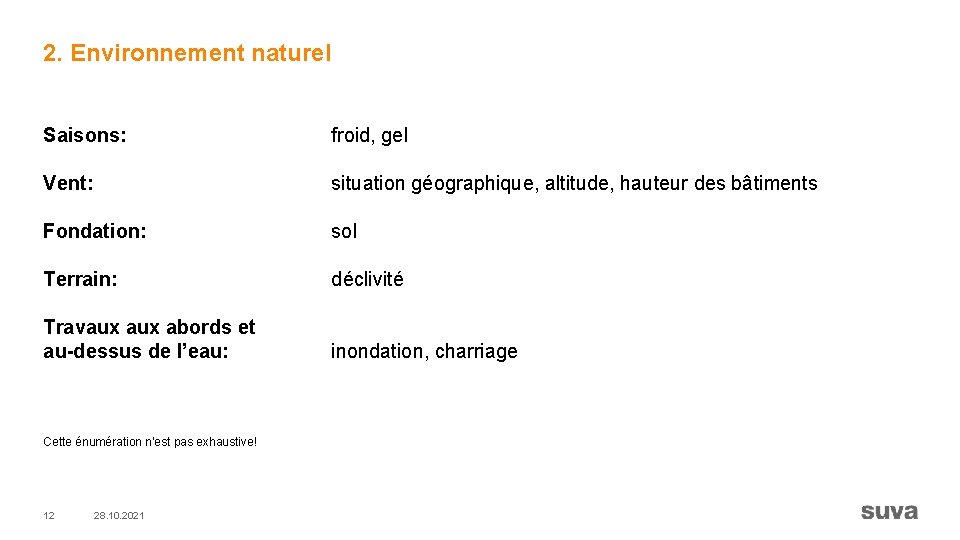

2. Environnement naturel Saisons: froid, gel Vent: situation géographique, altitude, hauteur des bâtiments Fondation: sol Terrain: déclivité Travaux abords et au-dessus de l’eau: inondation, charriage Cette énumération n'est pas exhaustive! 12 28. 10. 2021

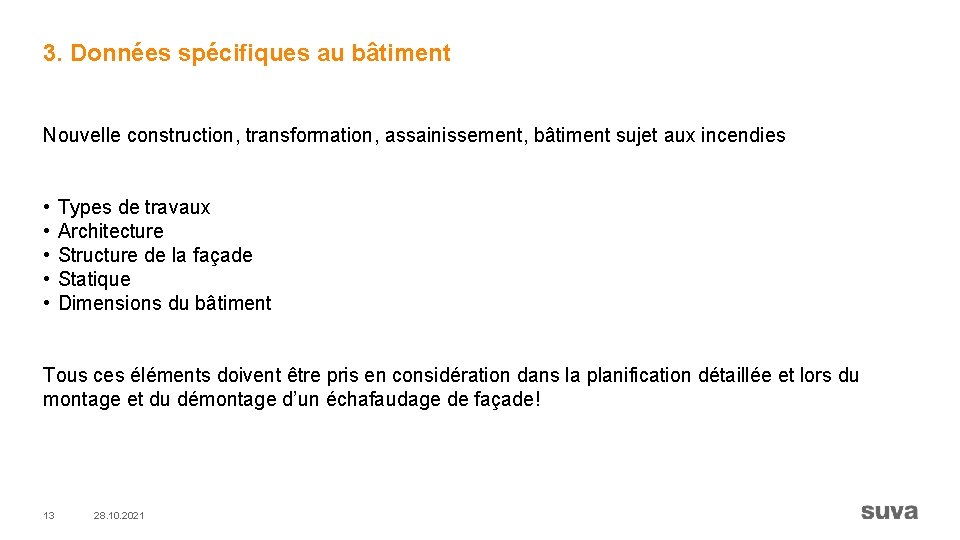

3. Données spécifiques au bâtiment Nouvelle construction, transformation, assainissement, bâtiment sujet aux incendies • • • Types de travaux Architecture Structure de la façade Statique Dimensions du bâtiment Tous ces éléments doivent être pris en considération dans la planification détaillée et lors du montage et du démontage d’un échafaudage de façade! 13 28. 10. 2021

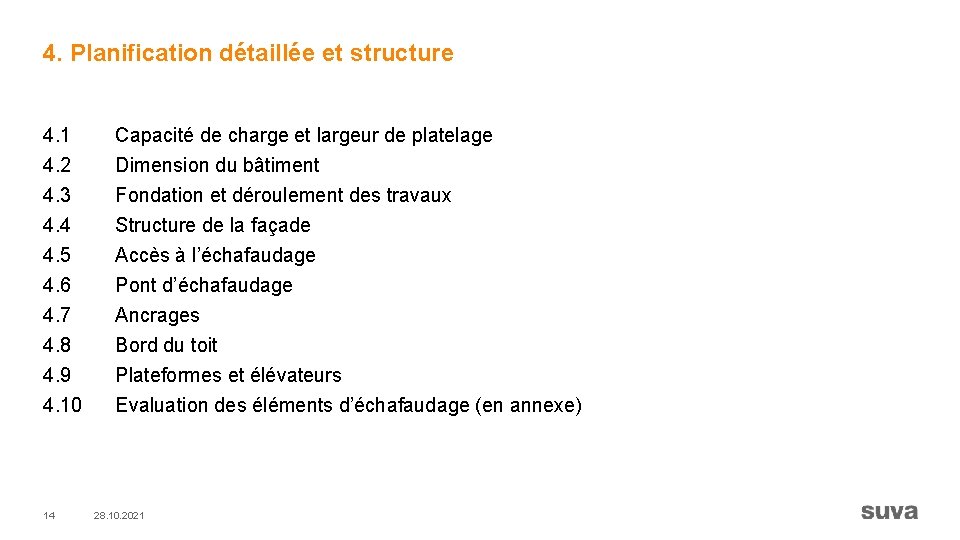

4. Planification détaillée et structure 4. 1 4. 2 Capacité de charge et largeur de platelage Dimension du bâtiment 4. 3 4. 4 4. 5 4. 6 4. 7 4. 8 Fondation et déroulement des travaux Structure de la façade Accès à l’échafaudage Pont d’échafaudage Ancrages Bord du toit 4. 9 4. 10 Plateformes et élévateurs Evaluation des éléments d’échafaudage (en annexe) 14 28. 10. 2021

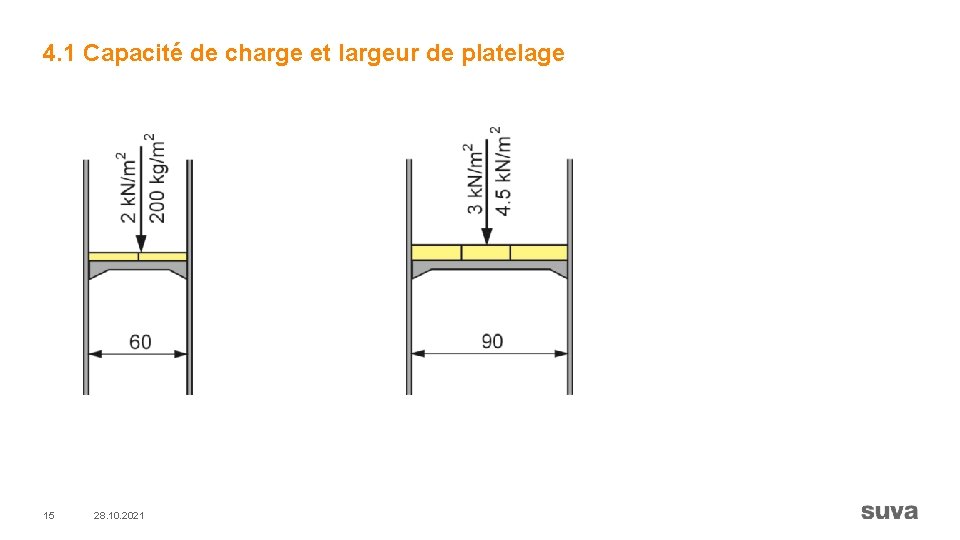

4. 1 Capacité de charge et largeur de platelage 15 28. 10. 2021

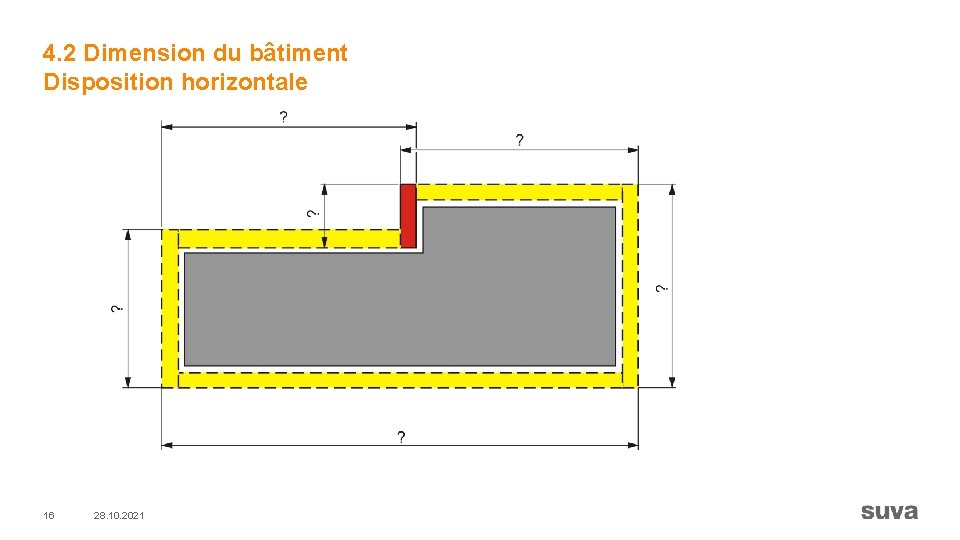

4. 2 Dimension du bâtiment Disposition horizontale 16 28. 10. 2021

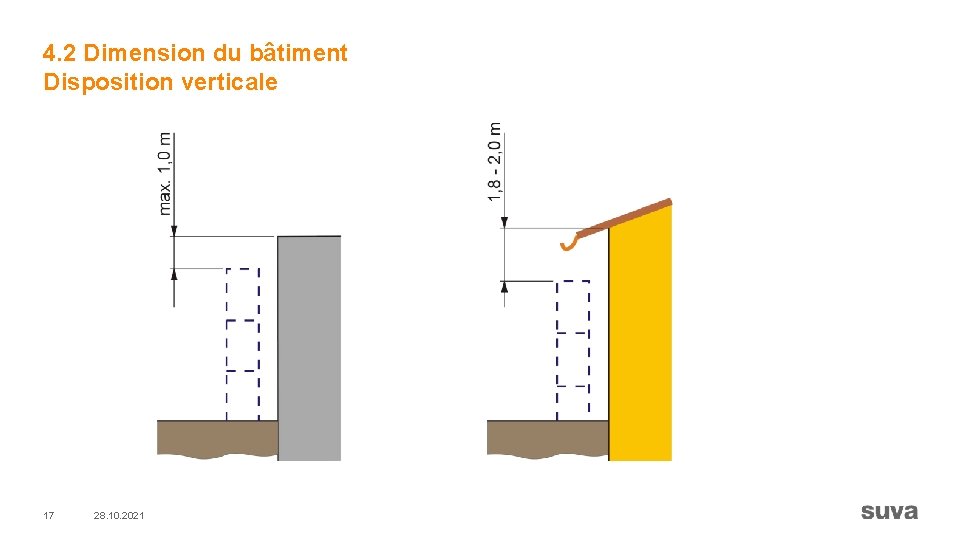

4. 2 Dimension du bâtiment Disposition verticale 17 28. 10. 2021

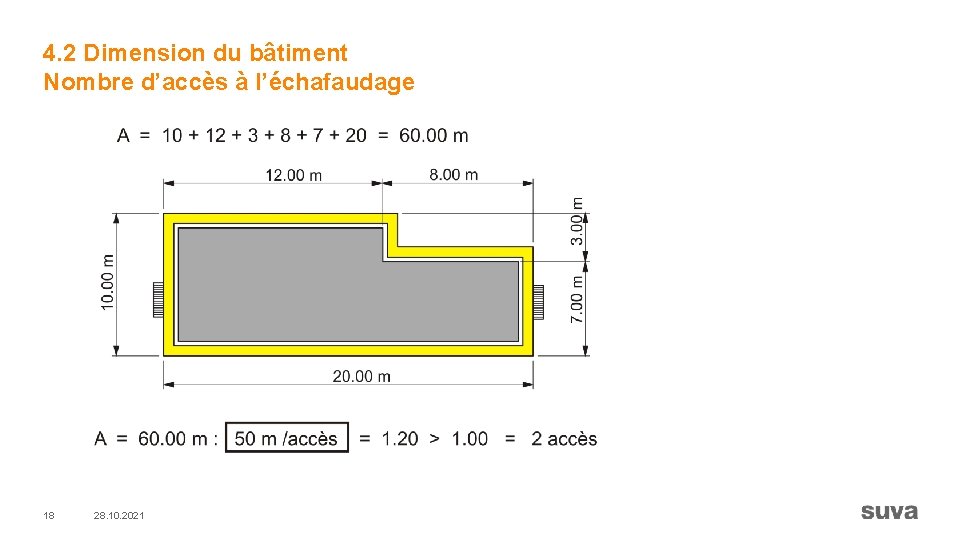

4. 2 Dimension du bâtiment Nombre d’accès à l’échafaudage 18 28. 10. 2021

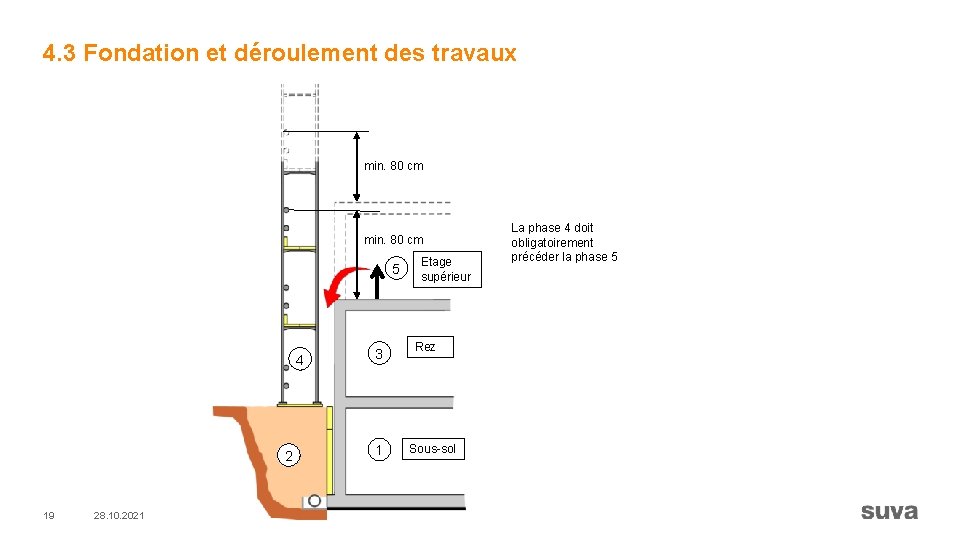

4. 3 Fondation et déroulement des travaux min. 80 cm 5 4 2 19 28. 10. 2021 3 1 Präsentationstitel (Arial Regular, 10 pt/Zab 14 pt) Etage supérieur Rez Sous-sol La phase 4 doit obligatoirement précéder la phase 5

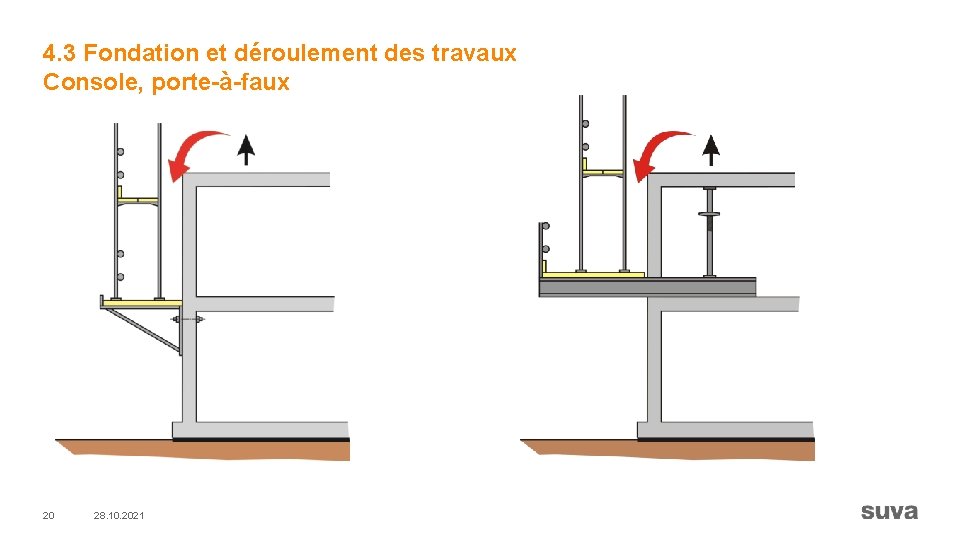

4. 3 Fondation et déroulement des travaux Console, porte-à-faux 20 28. 10. 2021

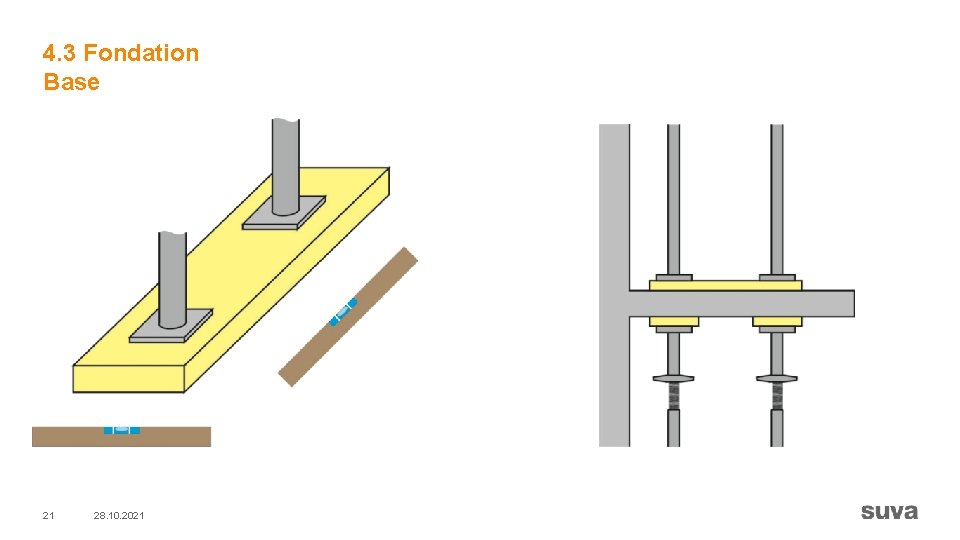

4. 3 Fondation Base 21 28. 10. 2021

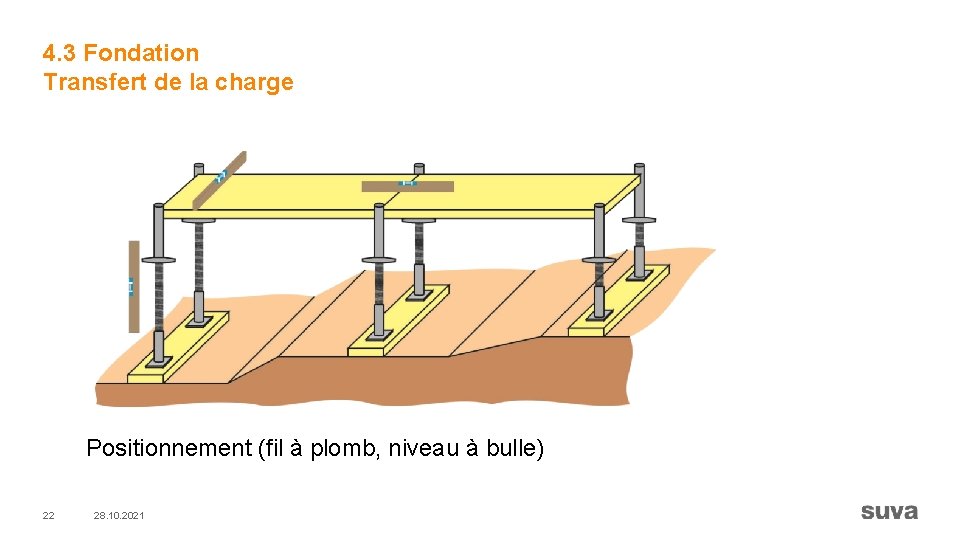

4. 3 Fondation Transfert de la charge Positionnement (fil à plomb, niveau à bulle) 22 28. 10. 2021

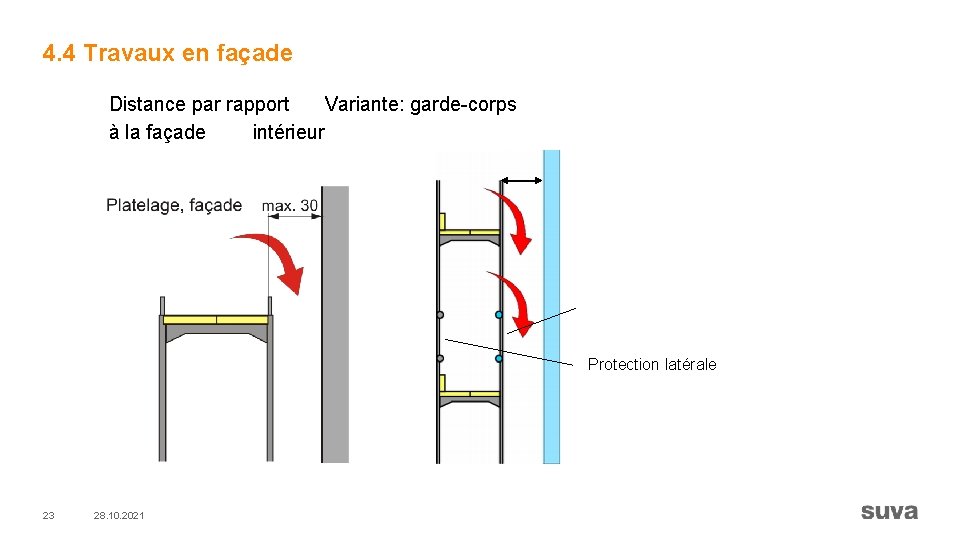

4. 4 Travaux en façade Distance par rapport Variante: garde-corps à la façade intérieur Protection latérale 23 28. 10. 2021

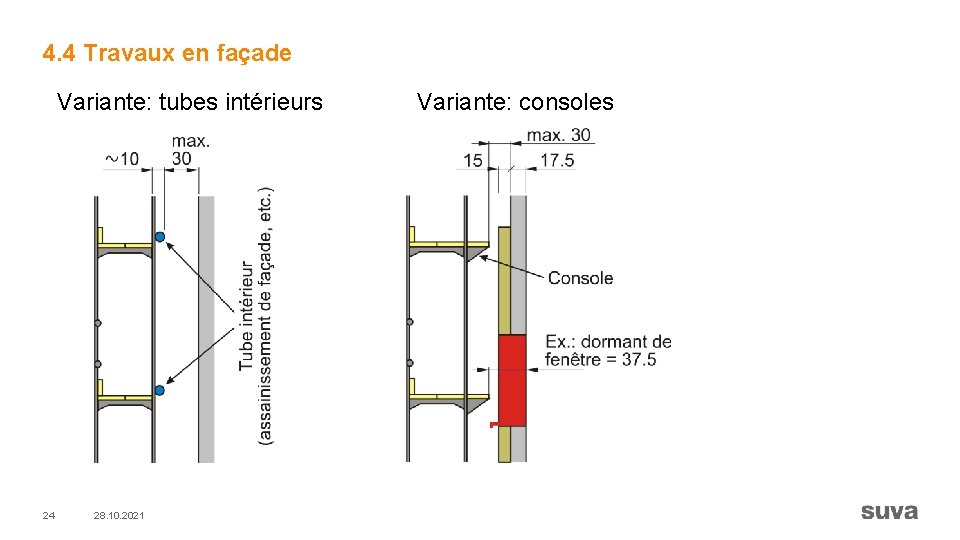

4. 4 Travaux en façade Variante: tubes intérieurs 24 28. 10. 2021 Variante: consoles

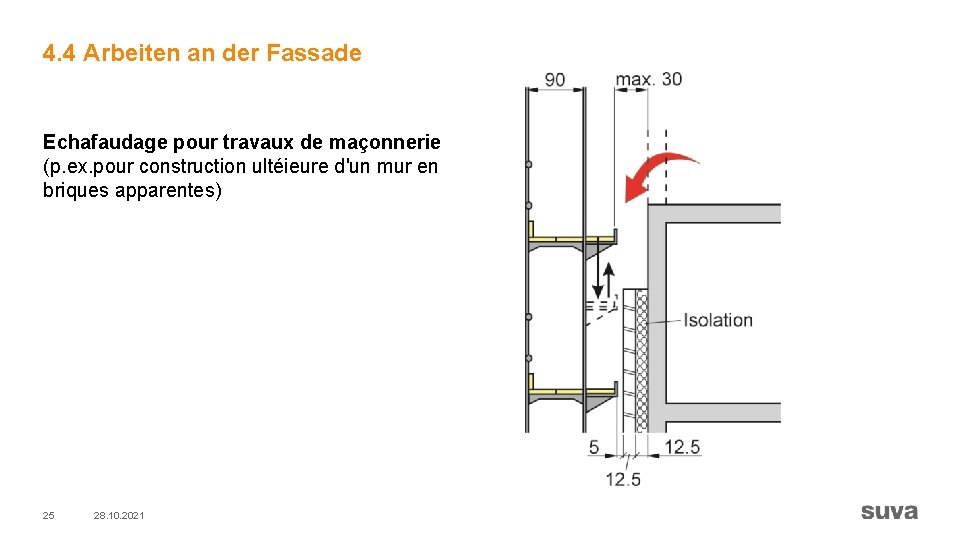

4. 4 Arbeiten an der Fassade Echafaudage pour travaux de maçonnerie (p. ex. pour construction ultéieure d'un mur en briques apparentes) 25 28. 10. 2021

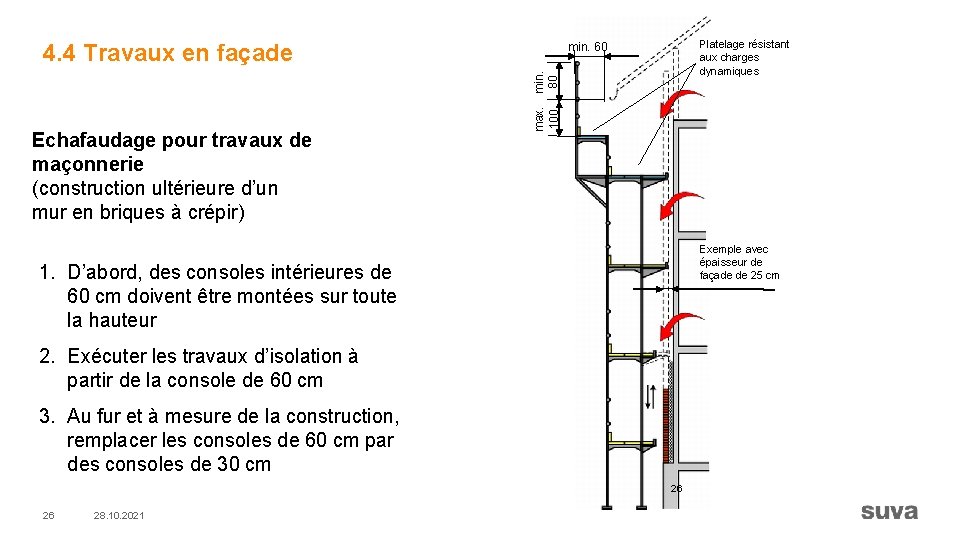

4. 4 Travaux en façade Platelage résistant aux charges dynamiques Echafaudage pour travaux de maçonnerie (construction ultérieure d’un mur en briques à crépir) max. 100 min. 80 min. 60 Exemple avec épaisseur de façade de 25 cm 1. D’abord, des consoles intérieures de 60 cm doivent être montées sur toute la hauteur 2. Exécuter les travaux d’isolation à partir de la console de 60 cm 3. Au fur et à mesure de la construction, remplacer les consoles de 60 cm par des consoles de 30 cm 26 26 28. 10. 2021

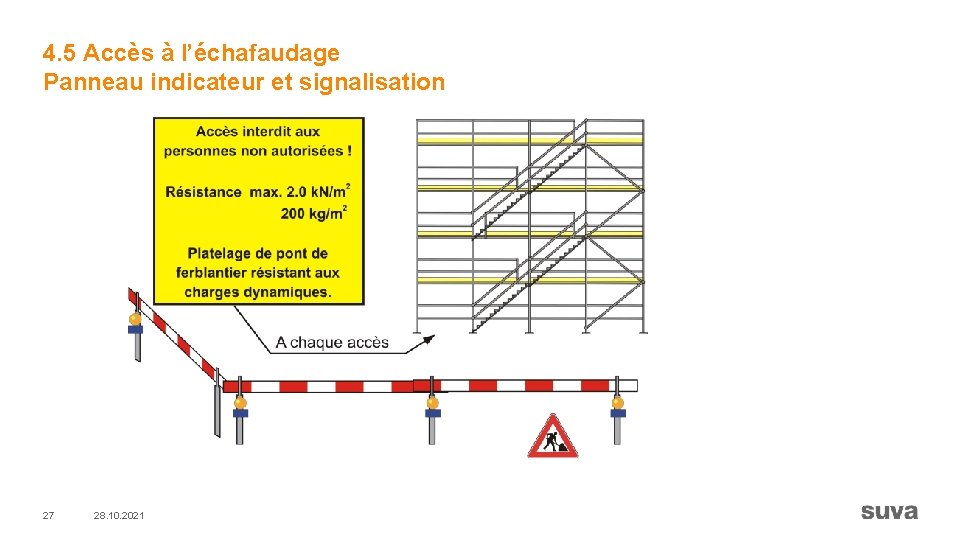

4. 5 Accès à l’échafaudage Panneau indicateur et signalisation 27 28. 10. 2021

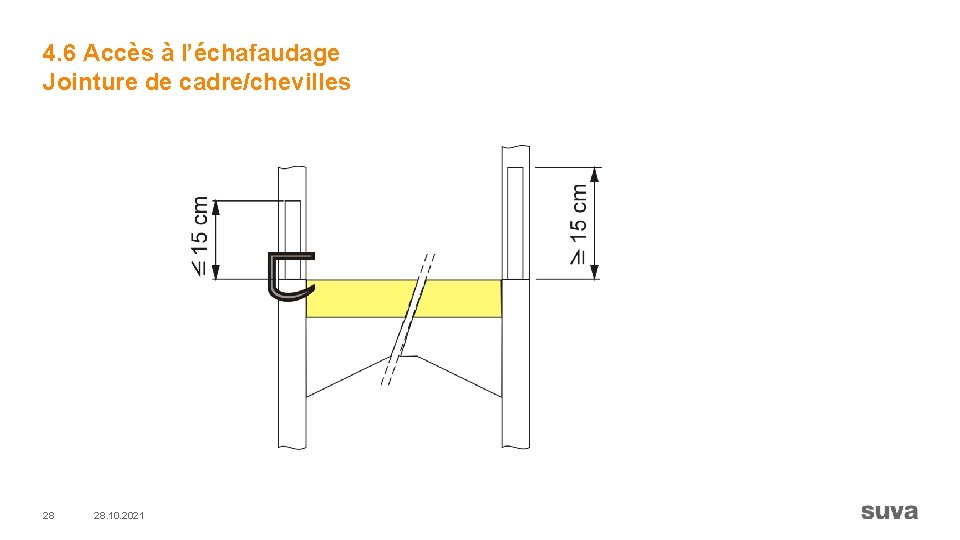

4. 6 Accès à l’échafaudage Jointure de cadre/chevilles 28 28. 10. 2021

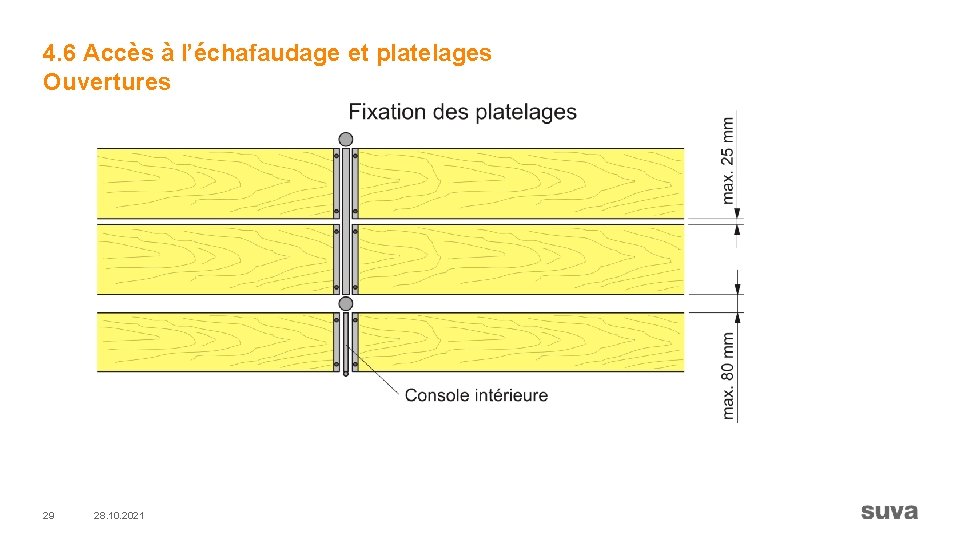

4. 6 Accès à l’échafaudage et platelages Ouvertures 29 28. 10. 2021

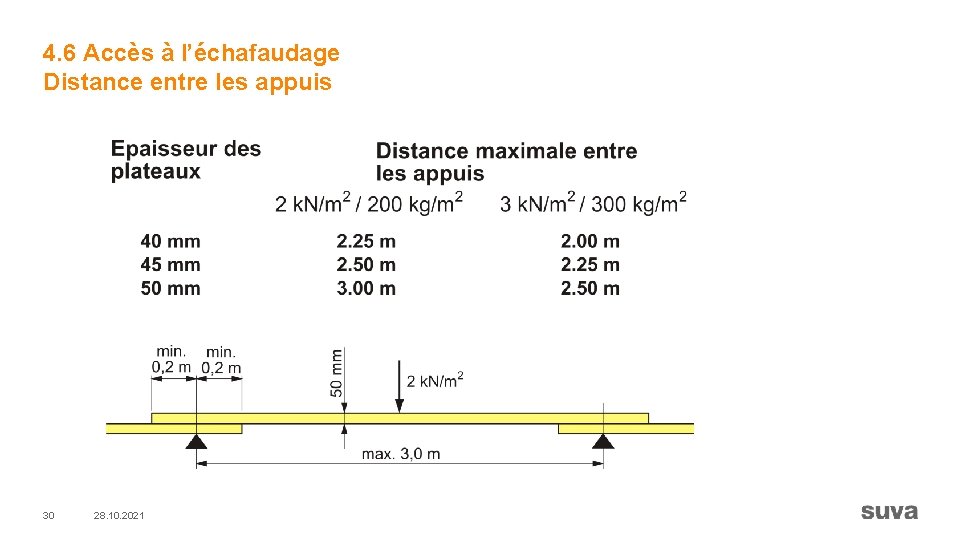

4. 6 Accès à l’échafaudage Distance entre les appuis 30 28. 10. 2021

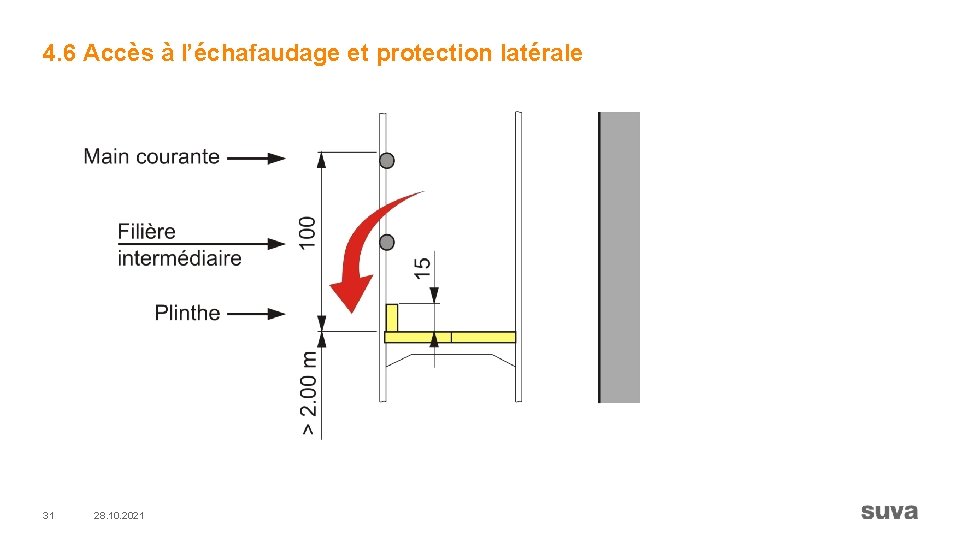

4. 6 Accès à l’échafaudage et protection latérale 31 28. 10. 2021

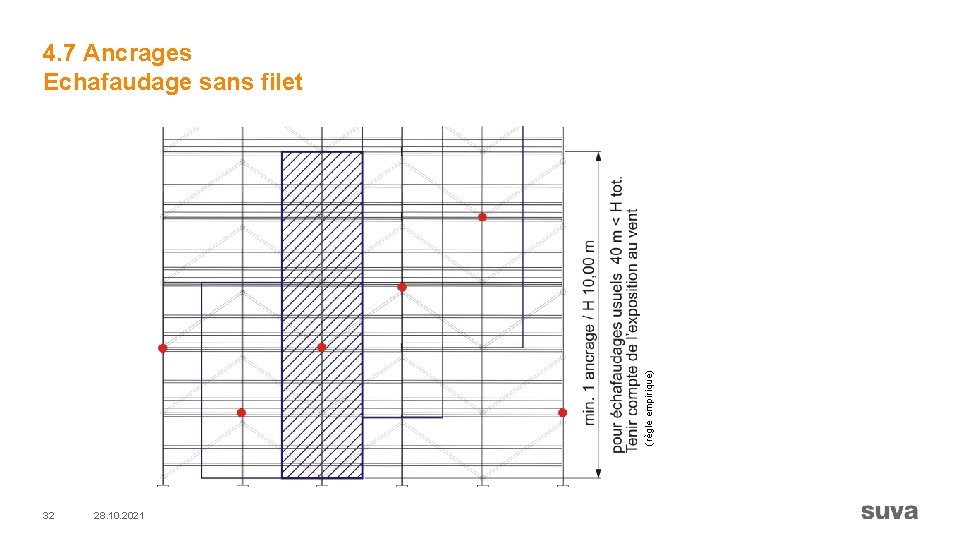

(règle empirique) 4. 7 Ancrages Echafaudage sans filet 32 28. 10. 2021

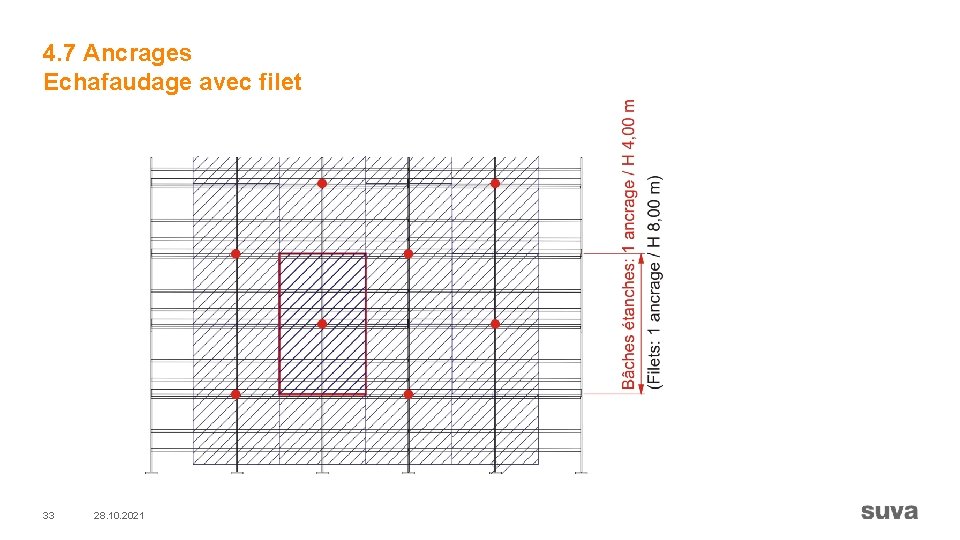

4. 7 Ancrages Echafaudage avec filet 33 28. 10. 2021

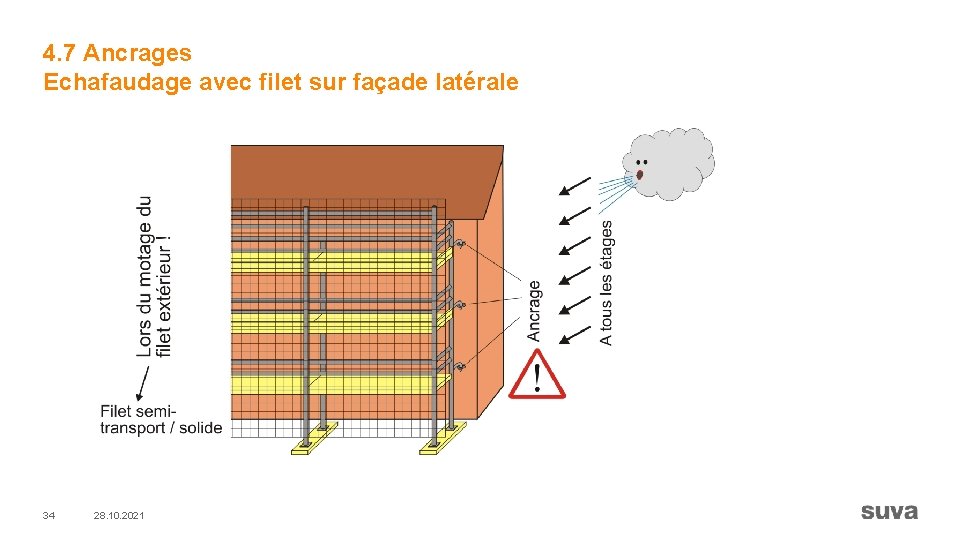

4. 7 Ancrages Echafaudage avec filet sur façade latérale 34 28. 10. 2021

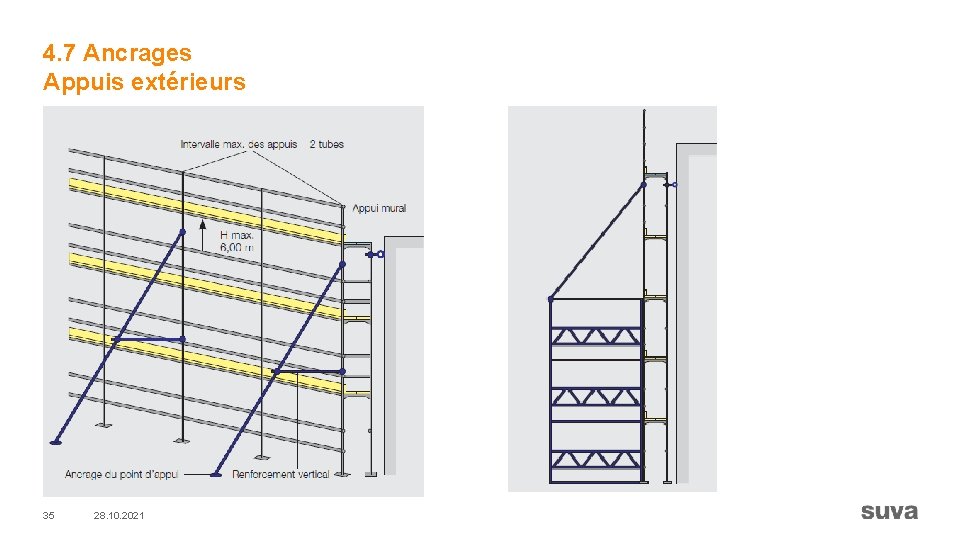

4. 7 Ancrages Appuis extérieurs 35 28. 10. 2021

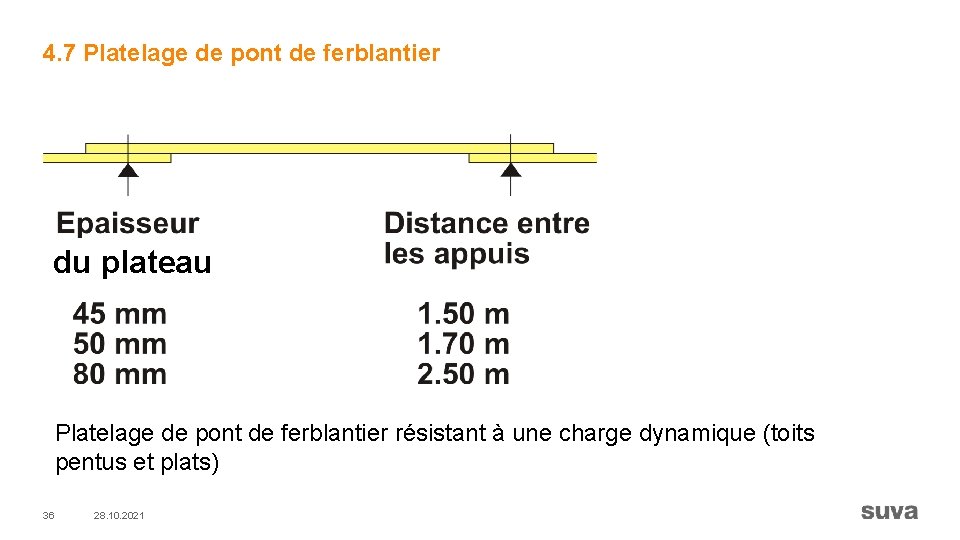

4. 7 Platelage de pont de ferblantier du plateau Platelage de pont de ferblantier résistant à une charge dynamique (toits pentus et plats) 36 28. 10. 2021

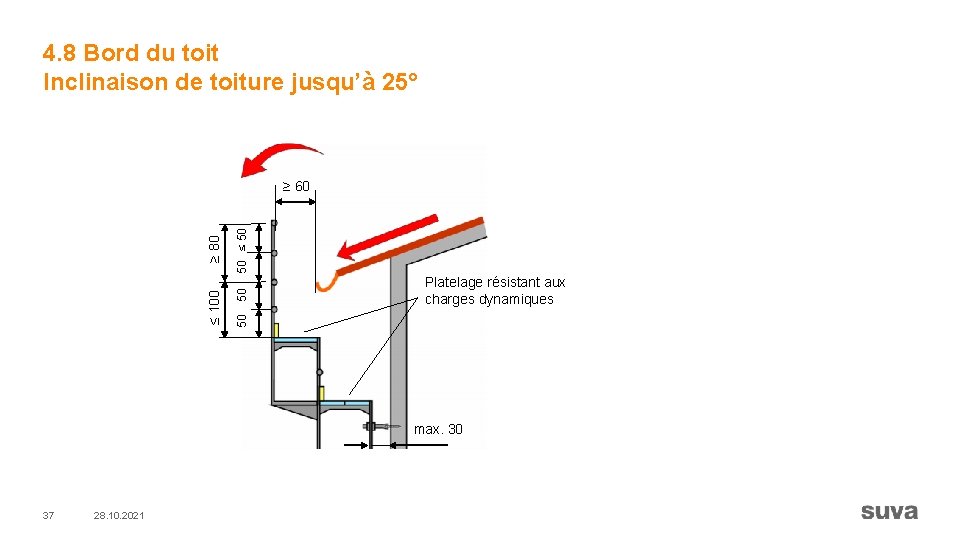

4. 8 Bord du toit Inclinaison de toiture jusqu’à 25° 50 ≤ 50 50 Platelage résistant aux charges dynamiques 50 ≤ 100 ≥ 80 ≥ 60 max. 30 37 28. 10. 2021

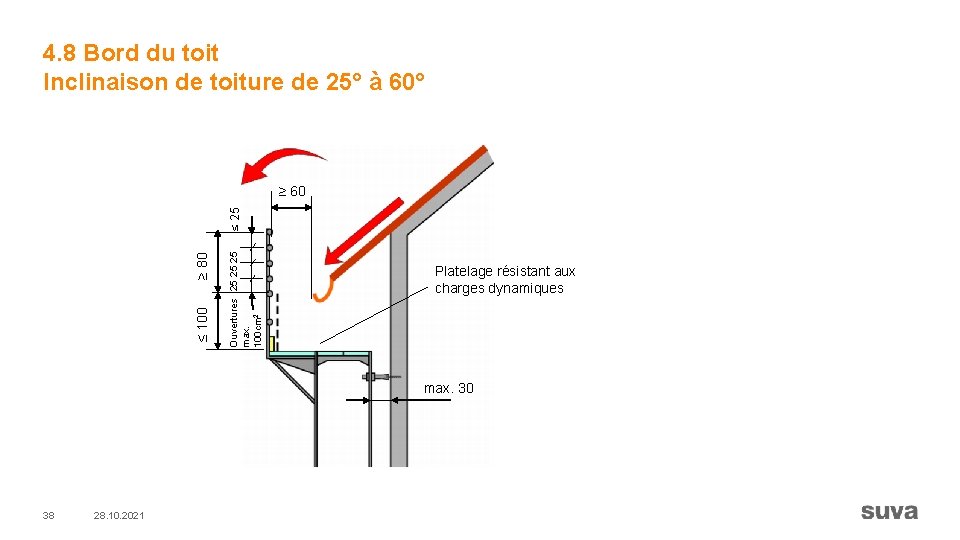

4. 8 Bord du toit Inclinaison de toiture de 25° à 60° Ouvertures 25 25 25 max. 100 cm 2 ≤ 100 ≥ 80 ≤ 25 ≥ 60 Platelage résistant aux charges dynamiques max. 30 38 28. 10. 2021

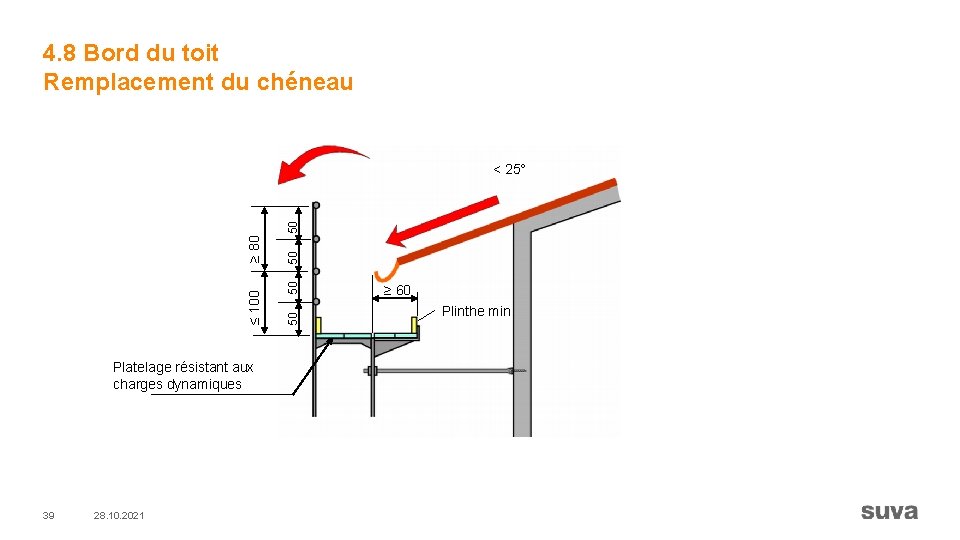

4. 8 Bord du toit Remplacement du chéneau Platelage résistant aux charges dynamiques 39 28. 10. 2021 50 50 50 ≤ 100 ≥ 80 50 < 25° ≥ 60 Plinthe min.

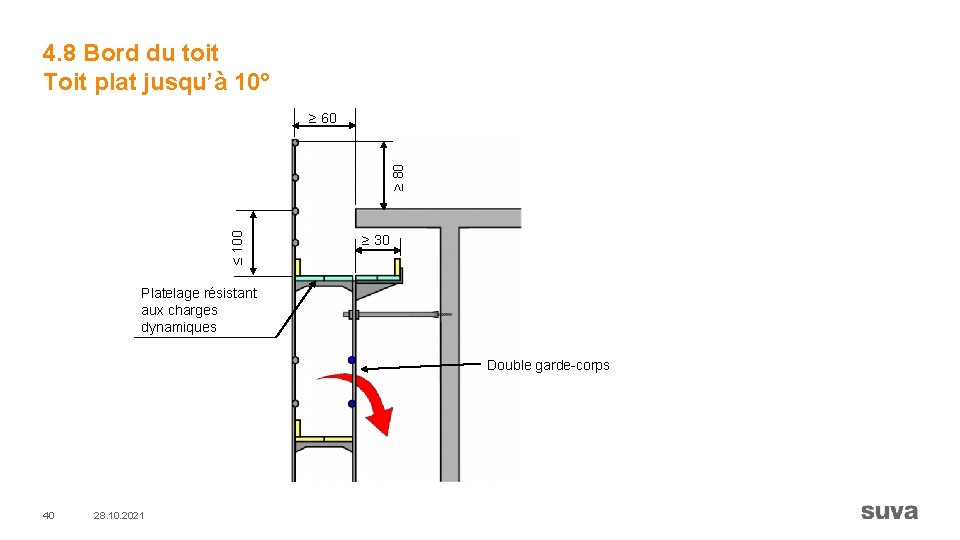

4. 8 Bord du toit Toit plat jusqu’à 10° ≤ 100 ≥ 80 ≥ 60 ≥ 30 Platelage résistant aux charges dynamiques Double garde-corps 40 28. 10. 2021

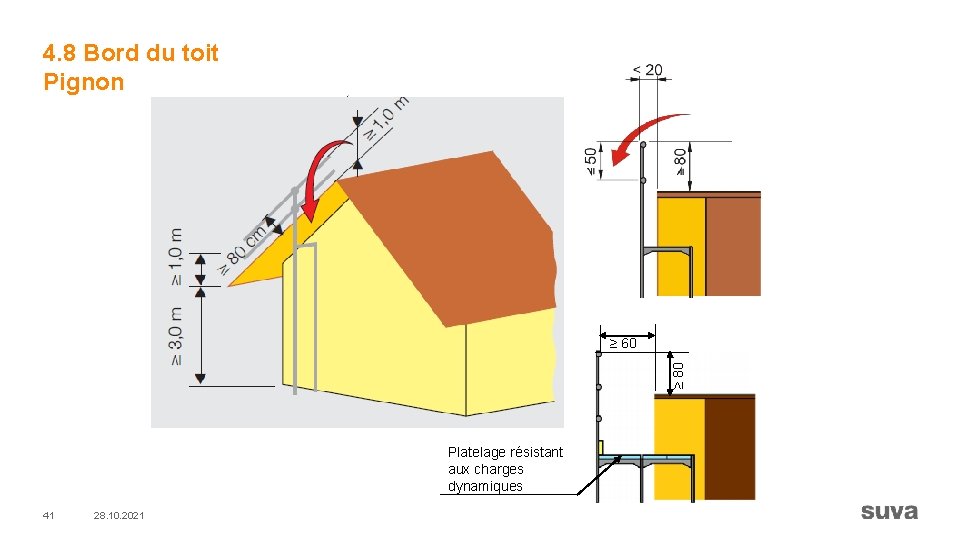

4. 8 Bord du toit Pignon ≥ 80 ≥ 60 Platelage résistant aux charges dynamiques 41 28. 10. 2021

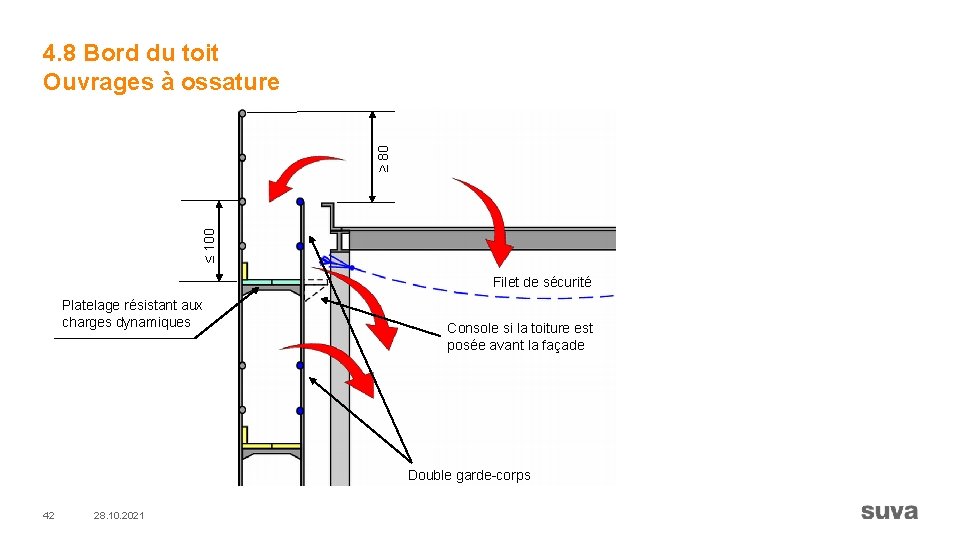

≤ 100 ≥ 80 4. 8 Bord du toit Ouvrages à ossature Filet de sécurité Platelage résistant aux charges dynamiques Console si la toiture est posée avant la façade Double garde-corps 42 28. 10. 2021

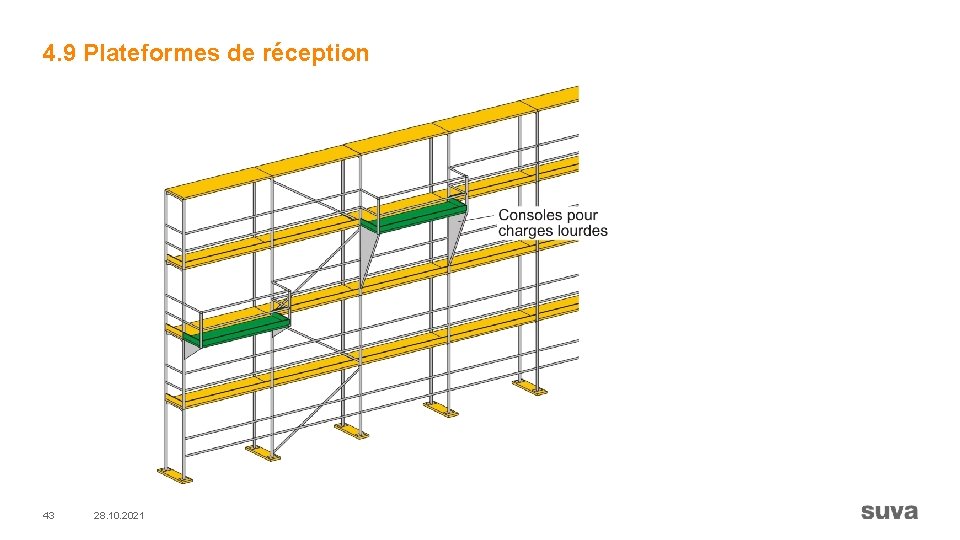

4. 9 Plateformes de réception 43 28. 10. 2021

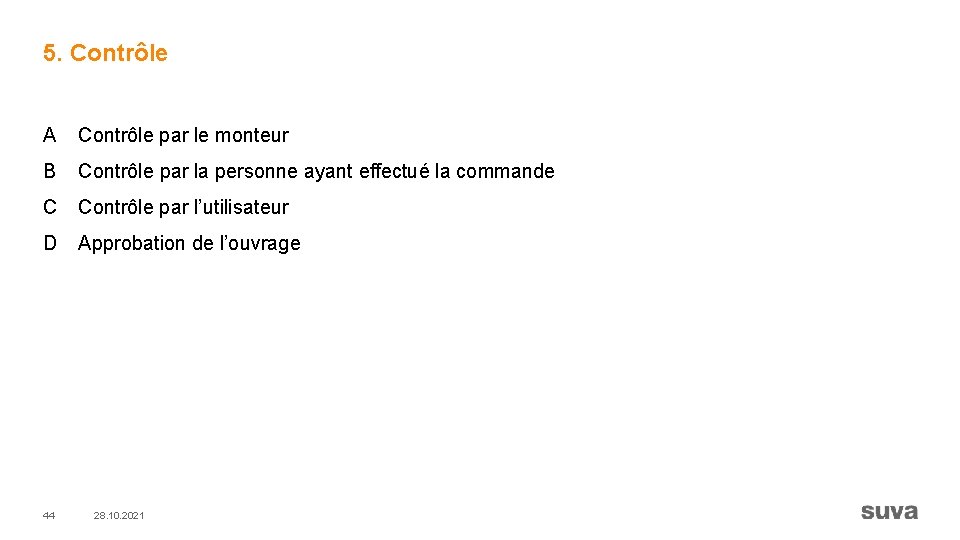

5. Contrôle A Contrôle par le monteur B Contrôle par la personne ayant effectué la commande C Contrôle par l’utilisateur D Approbation de l’ouvrage 44 28. 10. 2021

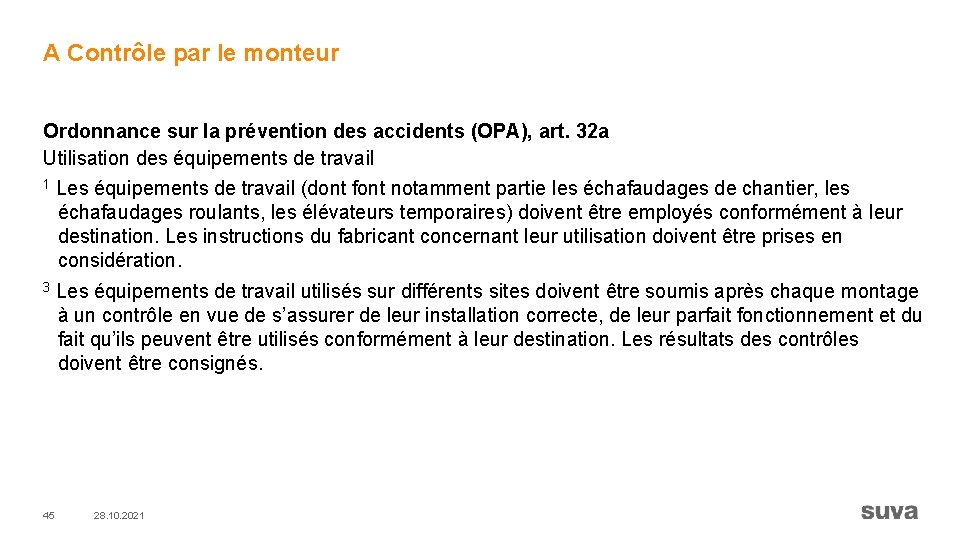

A Contrôle par le monteur Ordonnance sur la prévention des accidents (OPA), art. 32 a Utilisation des équipements de travail 1 Les équipements de travail (dont font notamment partie les échafaudages de chantier, les échafaudages roulants, les élévateurs temporaires) doivent être employés conformément à leur destination. Les instructions du fabricant concernant leur utilisation doivent être prises en considération. 3 Les équipements de travail utilisés sur différents sites doivent être soumis après chaque montage à un contrôle en vue de s’assurer de leur installation correcte, de leur parfait fonctionnement et du fait qu’ils peuvent être utilisés conformément à leur destination. Les résultats des contrôles doivent être consignés. 45 28. 10. 2021

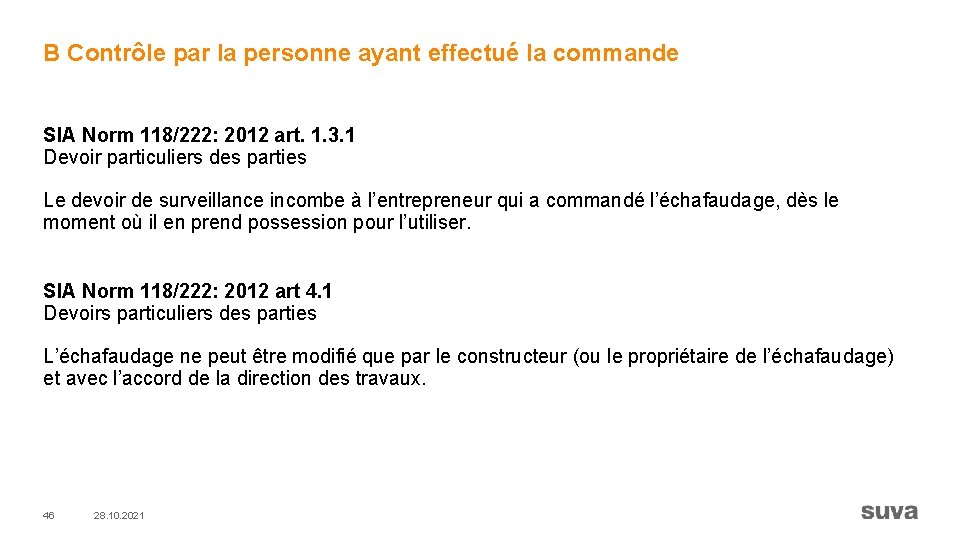

B Contrôle par la personne ayant effectué la commande SIA Norm 118/222: 2012 art. 1. 3. 1 Devoir particuliers des parties Le devoir de surveillance incombe à l’entrepreneur qui a commandé l’échafaudage, dès le moment où il en prend possession pour l’utiliser. SIA Norm 118/222: 2012 art 4. 1 Devoirs particuliers des parties L’échafaudage ne peut être modifié que par le constructeur (ou le propriétaire de l’échafaudage) et avec l’accord de la direction des travaux. 46 28. 10. 2021

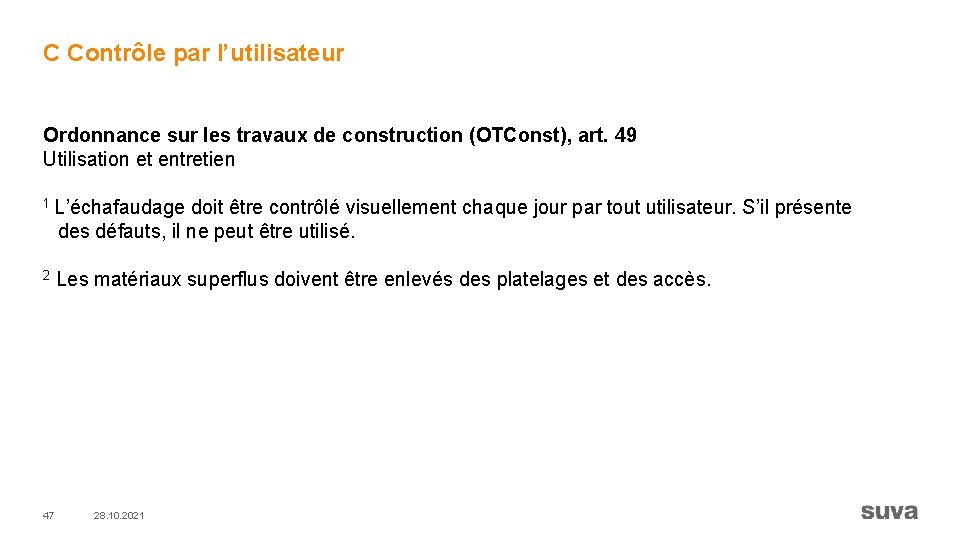

C Contrôle par l’utilisateur Ordonnance sur les travaux de construction (OTConst), art. 49 Utilisation et entretien 1 L’échafaudage doit être contrôlé visuellement chaque jour par tout utilisateur. S’il présente des défauts, il ne peut être utilisé. 2 47 Les matériaux superflus doivent être enlevés des platelages et des accès. 28. 10. 2021

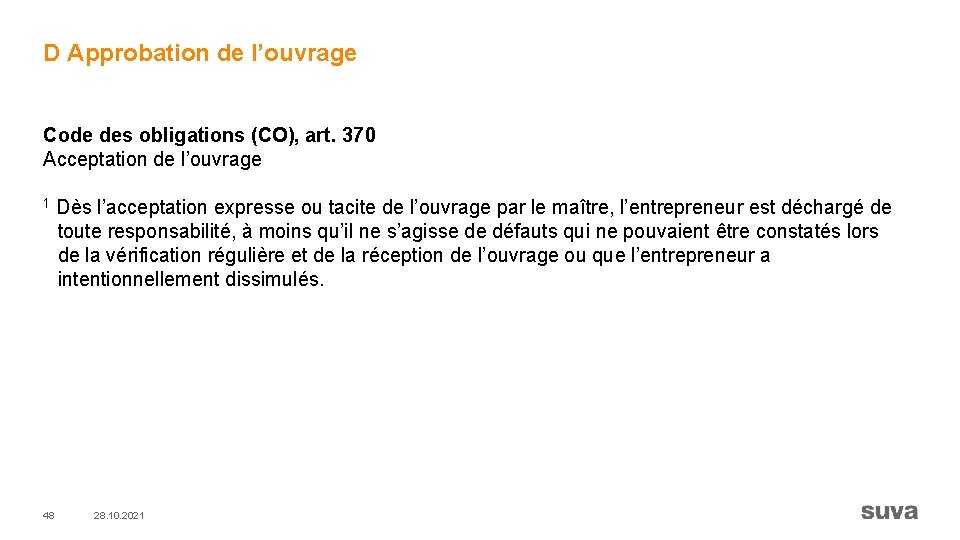

D Approbation de l’ouvrage Code des obligations (CO), art. 370 Acceptation de l’ouvrage 1 48 Dès l’acceptation expresse ou tacite de l’ouvrage par le maître, l’entrepreneur est déchargé de toute responsabilité, à moins qu’il ne s’agisse de défauts qui ne pouvaient être constatés lors de la vérification régulière et de la réception de l’ouvrage ou que l’entrepreneur a intentionnellement dissimulés. 28. 10. 2021

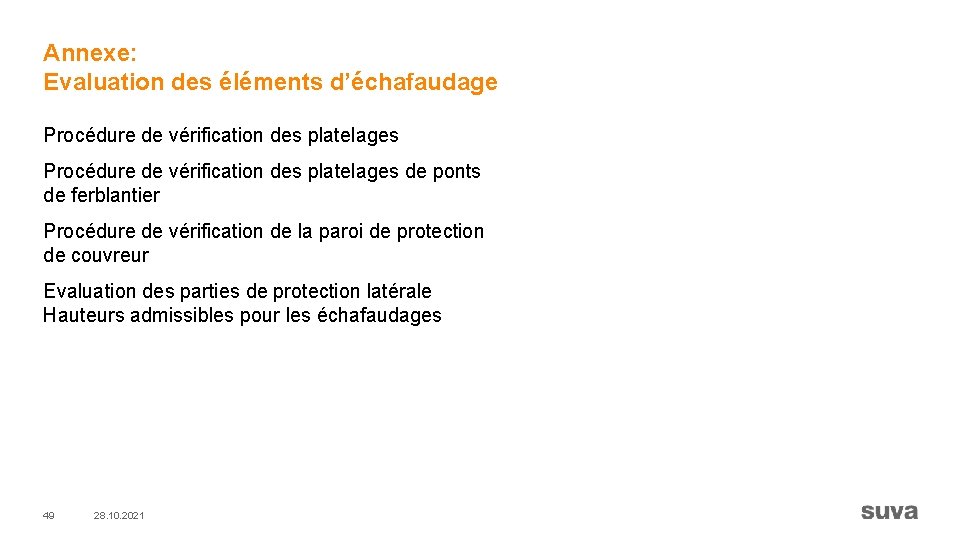

Annexe: Evaluation des éléments d’échafaudage Procédure de vérification des platelages de ponts de ferblantier Procédure de vérification de la paroi de protection de couvreur Evaluation des parties de protection latérale Hauteurs admissibles pour les échafaudages 49 28. 10. 2021

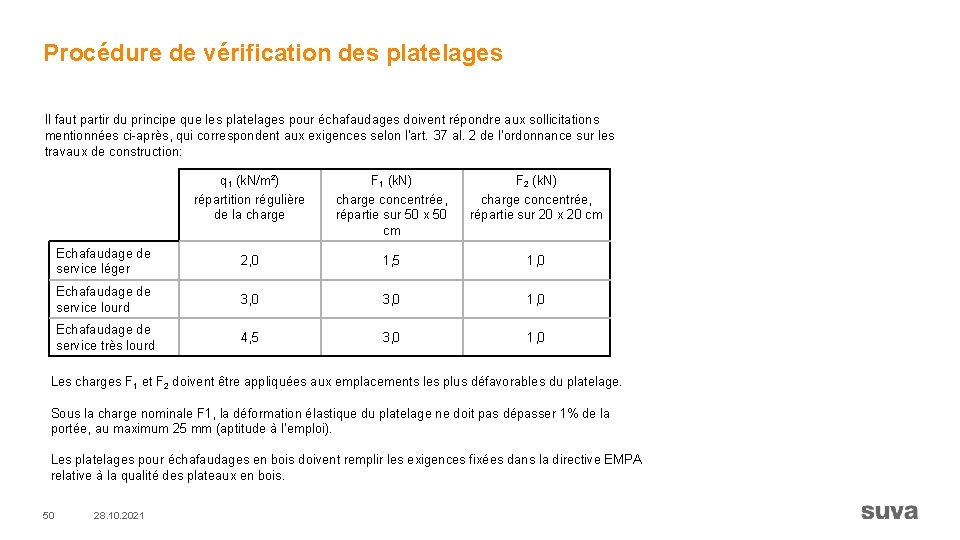

Procédure de vérification des platelages fautpartirdu duprincipeque queles lesplatelagespouréchafaudagesdoivent soumisrépondre aux mesures des sollicitations Il. Ilfaut aux sollicitations mentionnéesci-après, ci-après qui correspondent auxaux exigences selon l’art. l'art. 35 al. sur les travaux mentionnées correspondent exigences selon 37 2 al. de 2 l’ordonnance de l'ordonnance de construction: travaux de construction: q 1 (k. N/m²) répartition régulière de la charge F 1 (k. N) charge concentrée, répartie sur 50 x 50 cm F 2 (k. N) charge concentrée, répartie sur 20 x 20 cm Echafaudage de service léger 2, 0 1, 5 1, 0 Echafaudage de service lourd 3, 0 1, 0 Echafaudage de service très lourd 4, 5 3, 0 1, 0 Les charges F 1 et F 2 doivent être appliquées aux emplacements les plus défavorables du platelage. Sous la charge nominale F 1, la déformation élastique du platelage ne doit pas dépasser 1% de la portée, au maximum 25 mm (aptitude à l’emploi). Les platelages pour échafaudages en bois doivent remplir les exigences fixées dans la directive EMPA relative à la qualité des plateaux en bois. 50 28. 10. 2021

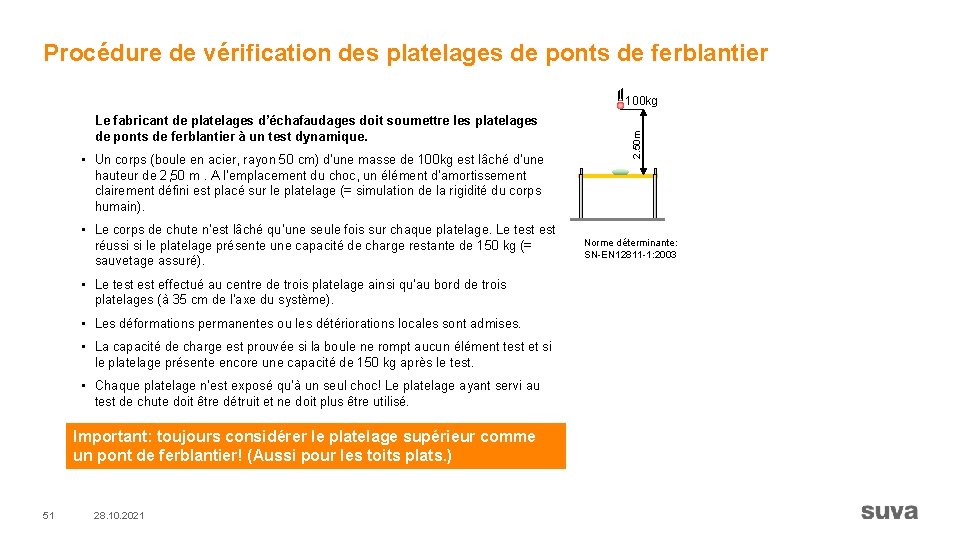

Procédure de vérification des platelages de ponts de ferblantier Le fabricant de platelages d’échafaudages doit soumettre les platelages de ponts de ferblantier à un test dynamique. • Un corps (boule en acier, rayon 50 cm) d’une masse de 100 kg est lâché d’une hauteur de 2, 50 m. A l’emplacement du choc, un élément d’amortissement clairement défini est placé sur le platelage (= simulation de la rigidité du corps humain). • Le corps de chute n’est lâché qu’une seule fois sur chaque platelage. Le test réussi si le platelage présente une capacité de charge restante de 150 kg (= sauvetage assuré). • Le test effectué au centre de trois platelage ainsi qu’au bord de trois platelages (à 35 cm de l’axe du système). • Les déformations permanentes ou les détériorations locales sont admises. • La capacité de charge est prouvée si la boule ne rompt aucun élément test et si le platelage présente encore une capacité de 150 kg après le test. • Chaque platelage n’est exposé qu’à un seul choc! Le platelage ayant servi au test de chute doit être détruit et ne doit plus être utilisé. Important: toujours considérer le platelage supérieur comme un pont de ferblantier! (Aussi pour les toits plats. ) 51 28. 10. 2021 2. 50 m 100 kg Norme déterminante: SN-EN 12811 -1: 2003

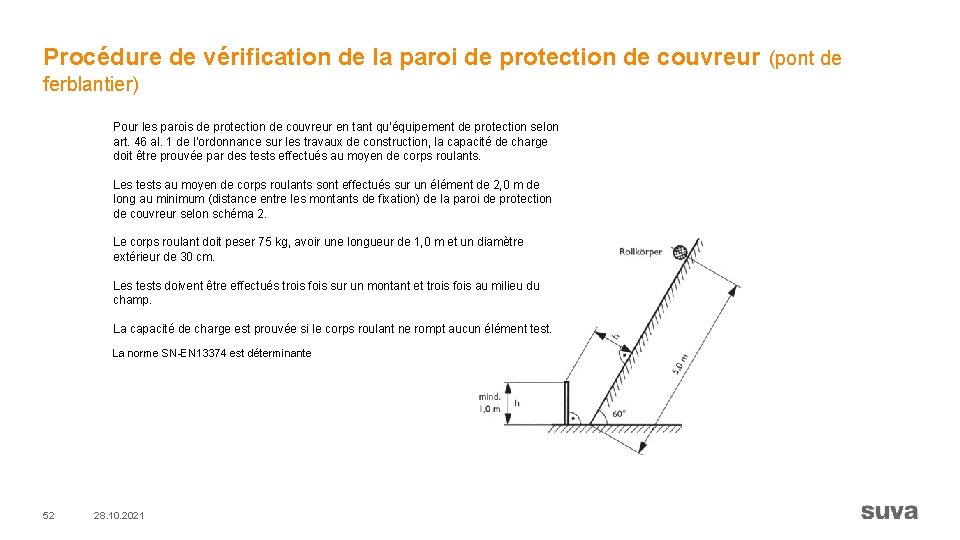

Procédure de vérification de la paroi de protection de couvreur (pont de ferblantier) Pour les parois de protection de couvreur en tant qu’équipement de protection selon art. 46 al. 1 de l’ordonnance sur les travaux de construction, la capacité de charge doit être prouvée par des tests effectués au moyen de corps roulants. Les tests au moyen de corps roulants sont effectués sur un élément de 2, 0 m de long au minimum (distance entre les montants de fixation) de la paroi de protection de couvreur selon schéma 2. Le corps roulant doit peser 75 kg, avoir une longueur de 1, 0 m et un diamètre extérieur de 30 cm. Les tests doivent être effectués trois fois sur un montant et trois fois au milieu du champ. La capacité de charge est prouvée si le corps roulant ne rompt aucun élément test. La norme SN-EN 13374 est déterminante 52 28. 10. 2021

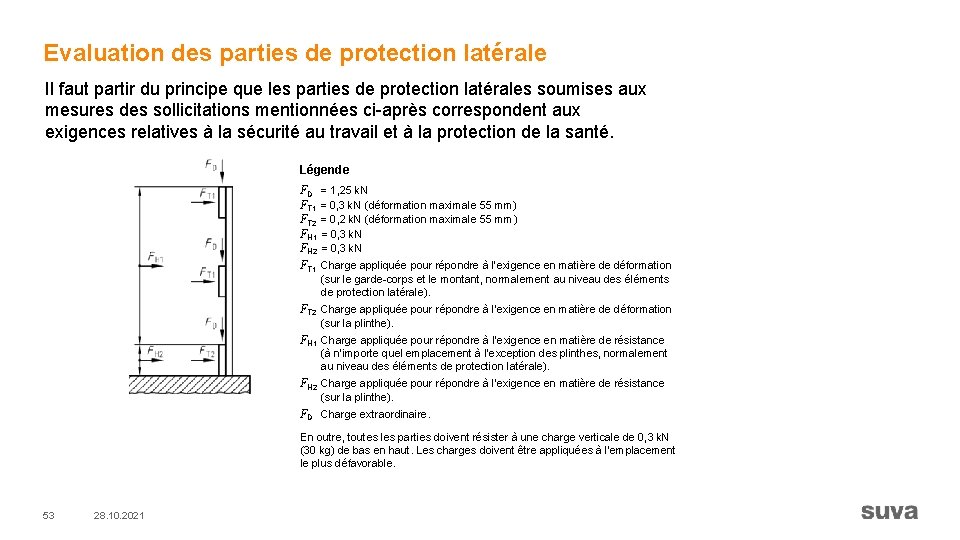

Evaluation des parties de protection latérale Il faut partir du principe que les parties de protection latérales soumises aux mesures des sollicitations mentionnées ci-après correspondent aux exigences relatives à la sécurité au travail et à la protection de la santé. Légende FD = 1, 25 k. N FT 1 = 0, 3 k. N (déformation maximale 55 mm) FT 2 = 0, 2 k. N (déformation maximale 55 mm) FH 1 = 0, 3 k. N FH 2 = 0, 3 k. N FT 1 Charge appliquée pour répondre à l’exigence en matière de déformation (sur le garde-corps et le montant, normalement au niveau des éléments de protection latérale). FT 2 Charge appliquée pour répondre à l’exigence en matière de déformation (sur la plinthe). FH 1 Charge appliquée pour répondre à l’exigence en matière de résistance (à n’importe quel emplacement à l’exception des plinthes, normalement au niveau des éléments de protection latérale). FH 2 Charge appliquée pour répondre à l’exigence en matière de résistance (sur la plinthe). FD Charge extraordinaire. En outre, toutes les parties doivent résister à une charge verticale de 0, 3 k. N (30 kg) de bas en haut. Les charges doivent être appliquées à l’emplacement le plus défavorable. 53 28. 10. 2021

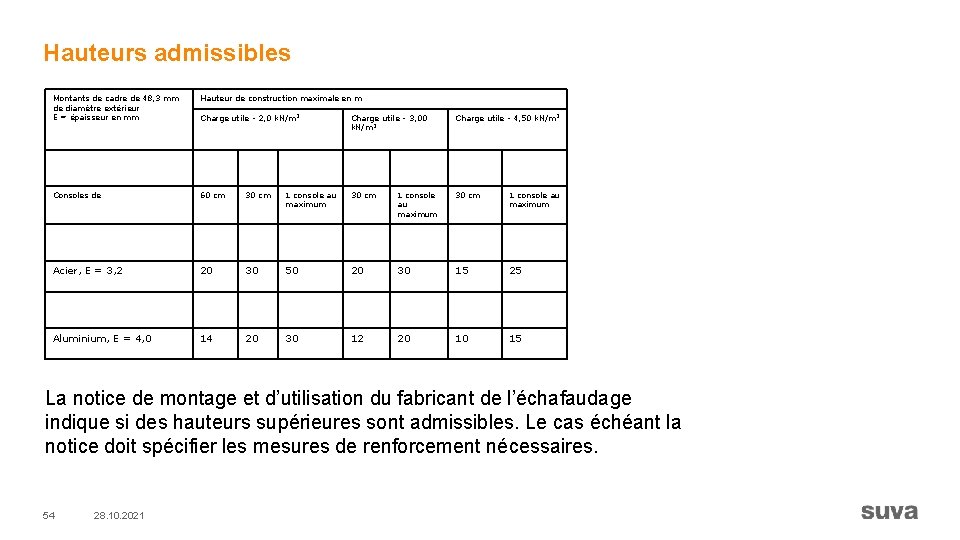

Hauteurs admissibles Montants de cadre de 48, 3 mm de diamètre extérieur E = épaisseur en mm Hauteur de construction maximale en m Charge utile - 2, 0 k. N/m 2 Charge utile - 3, 00 k. N/m 2 Charge utile - 4, 50 k. N/m 2 Consoles de 60 cm 30 cm 1 console au maximum Acier, E = 3, 2 20 30 50 20 30 15 25 Aluminium, E = 4, 0 14 20 30 12 20 10 15 La notice de montage et d’utilisation du fabricant de l’échafaudage indique si des hauteurs supérieures sont admissibles. Le cas échéant la notice doit spécifier les mesures de renforcement nécessaires. 54 28. 10. 2021

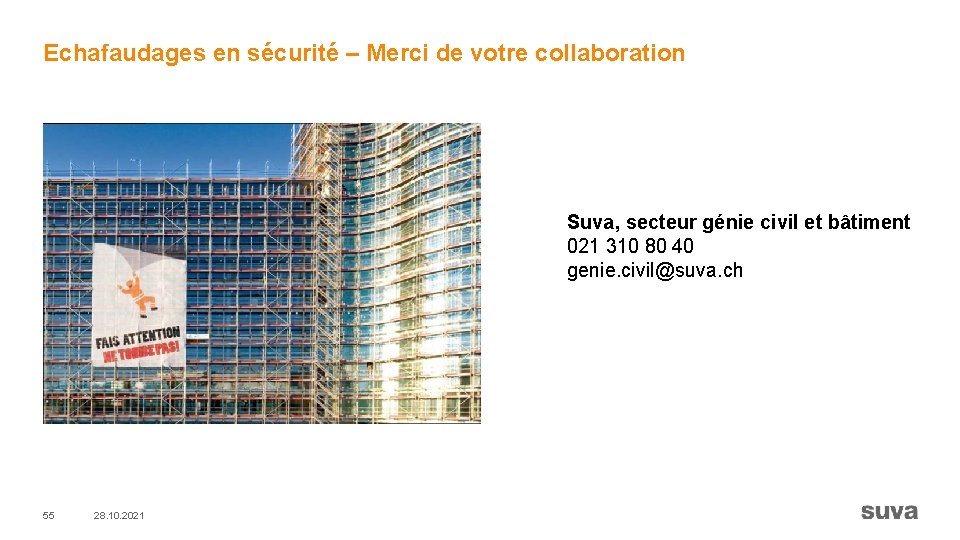

Echafaudages en sécurité – Merci de votre collaboration Suva, secteur génie civil et bâtiment 021 310 80 40 genie. civil@suva. ch 55 28. 10. 2021
