ECG aula 2 Contedo As Derivaes O eixo

ECG aula 2

Conteúdo: üAs Derivações üO eixo elétrico üO coração üO ciclo cardíaco üNo papel üRealizando o ECG

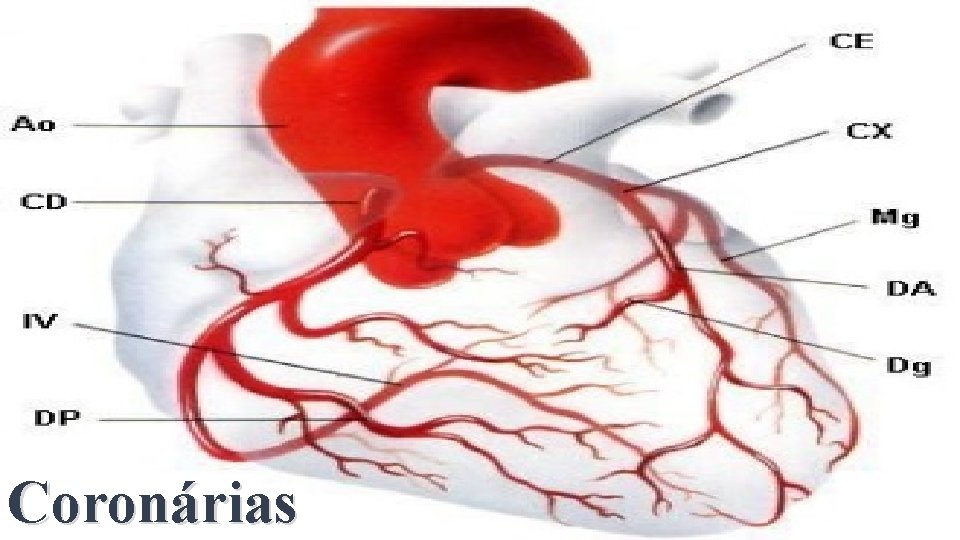

Coronárias

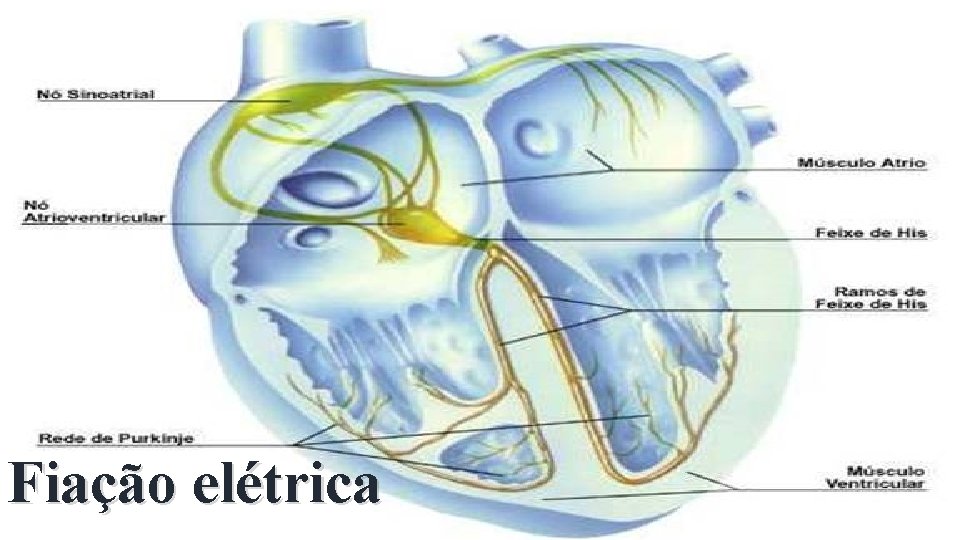

Fiação elétrica

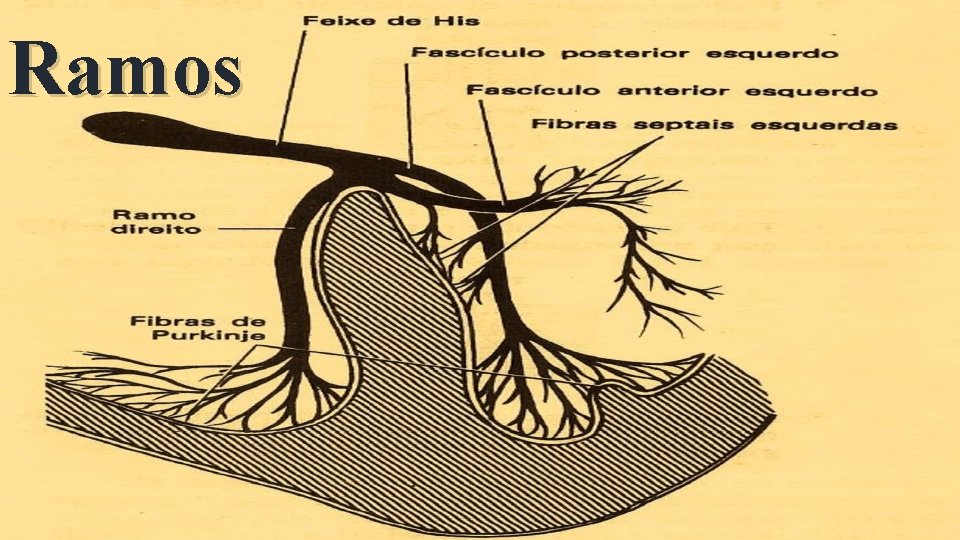

Ramos

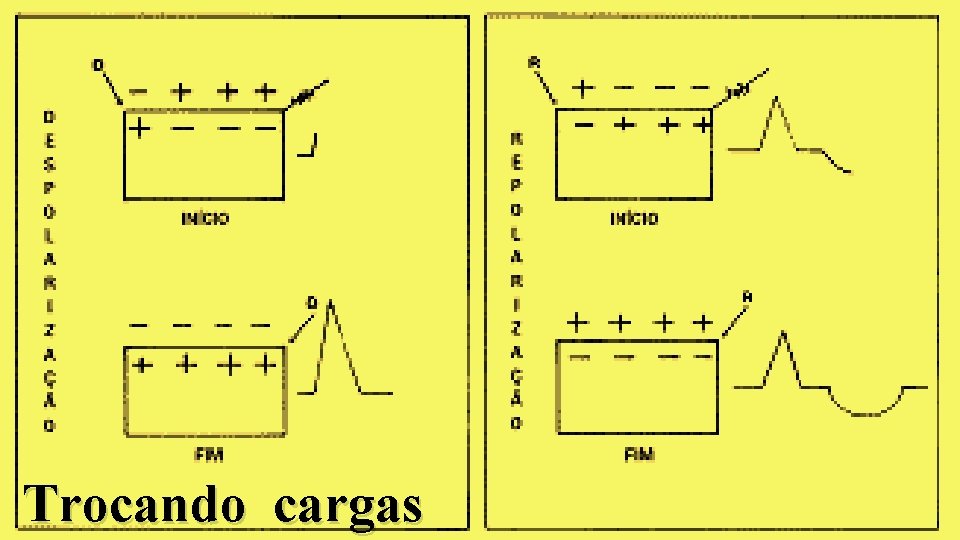

Trocando cargas

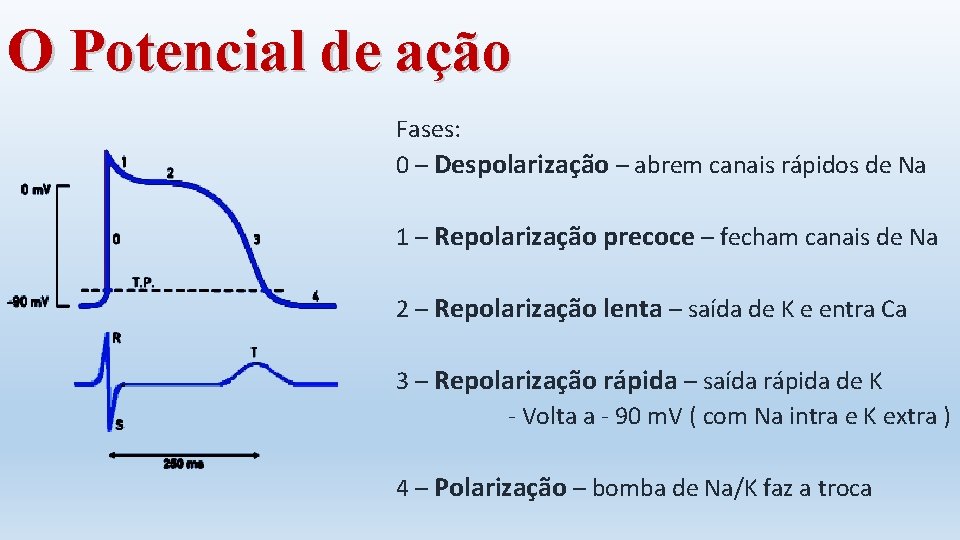

O Potencial de ação Fases: 0 – Despolarização – abrem canais rápidos de Na 1 – Repolarização precoce – fecham canais de Na 2 – Repolarização lenta – saída de K e entra Ca 3 – Repolarização rápida – saída rápida de K - Volta a - 90 m. V ( com Na intra e K extra ) 4 – Polarização – bomba de Na/K faz a troca

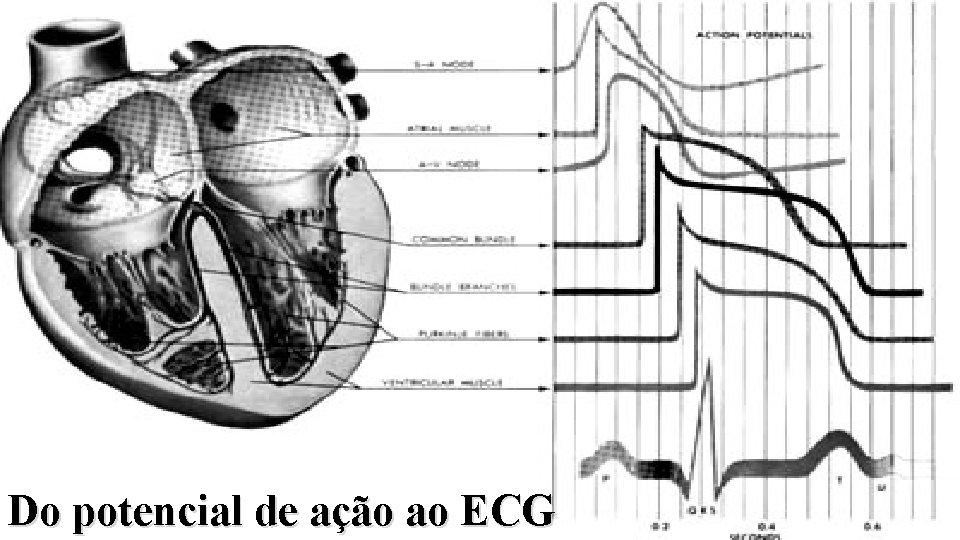

Do potencial de ação ao ECG

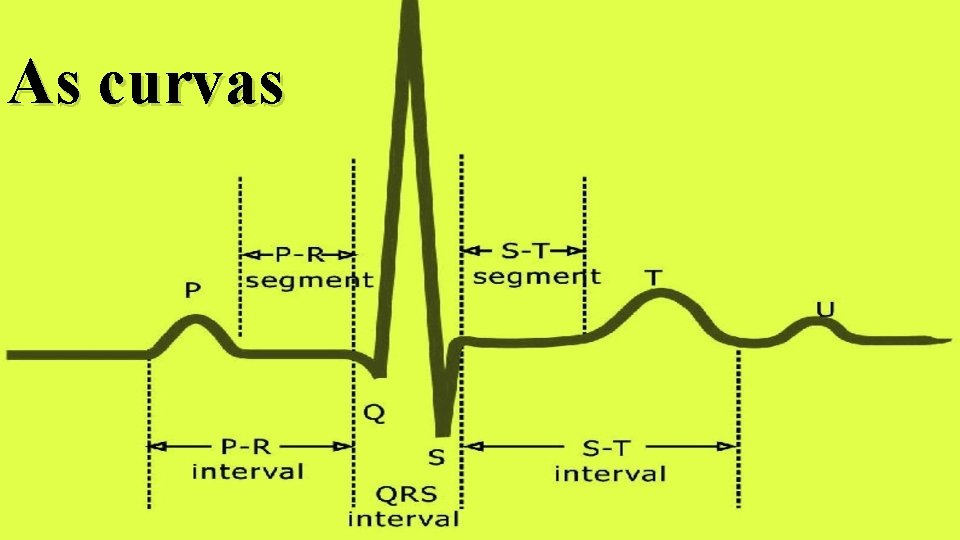

As curvas

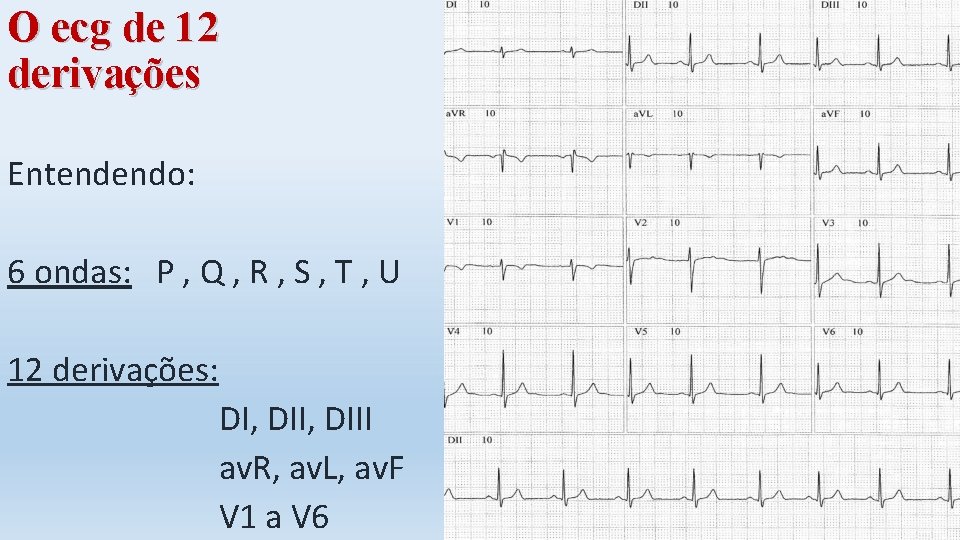

O ecg de 12 derivações Entendendo: 6 ondas: P , Q , R , S , T , U 12 derivações: DI, DIII av. R, av. L, av. F V 1 a V 6

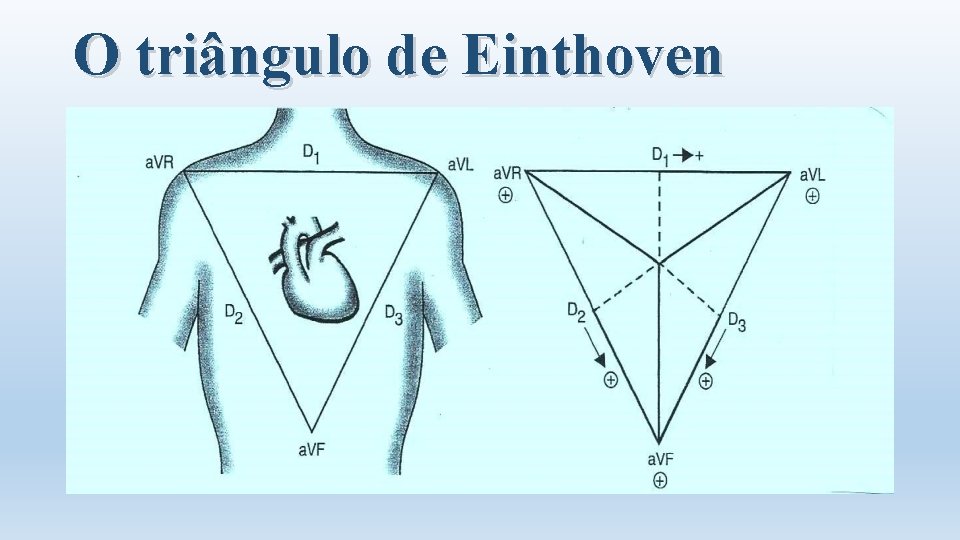

O triângulo de Einthoven

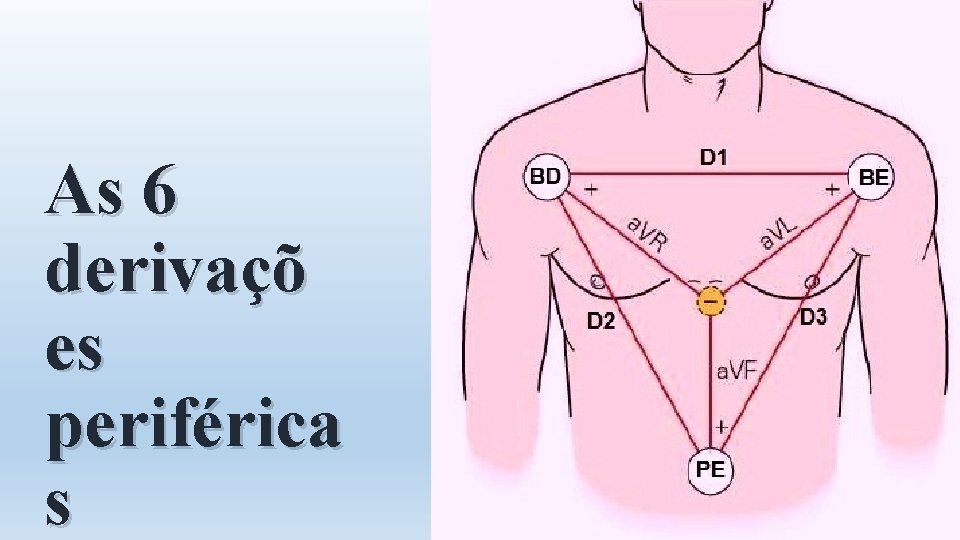

As 6 derivaçõ es periférica s

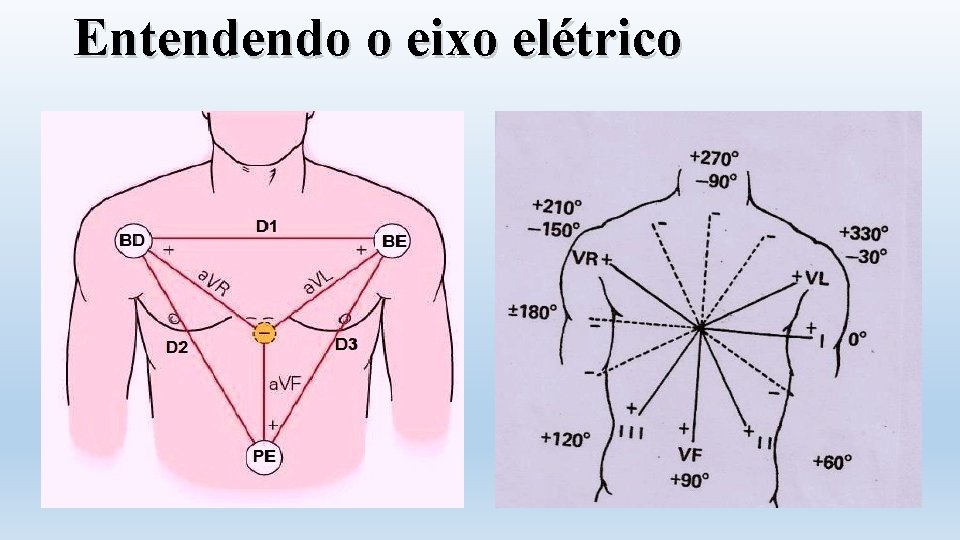

Entendendo o eixo elétrico

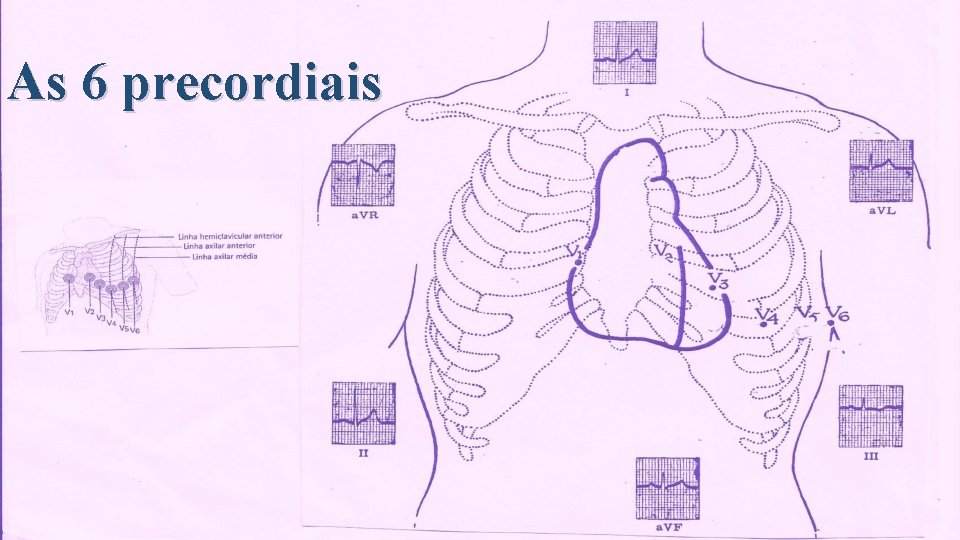

As 6 precordiais

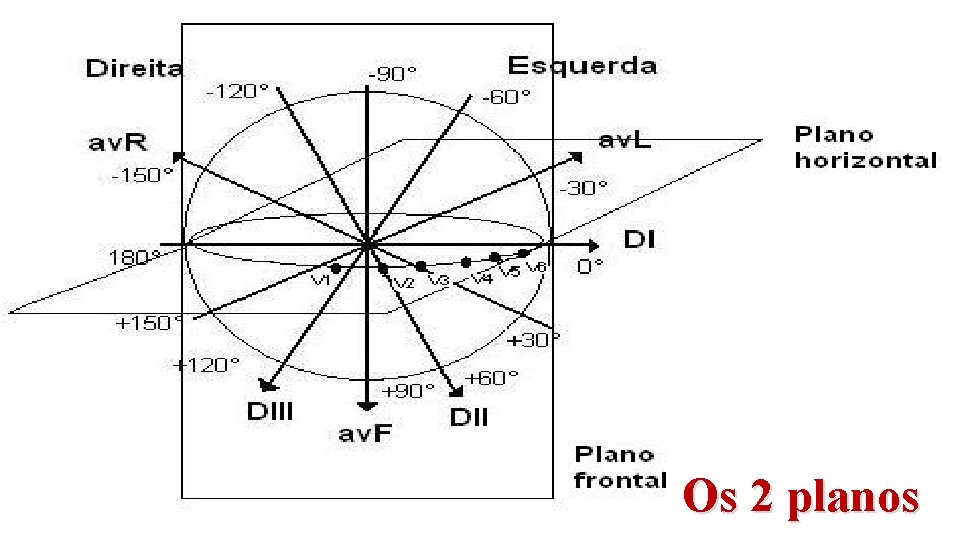

Os 2 planos

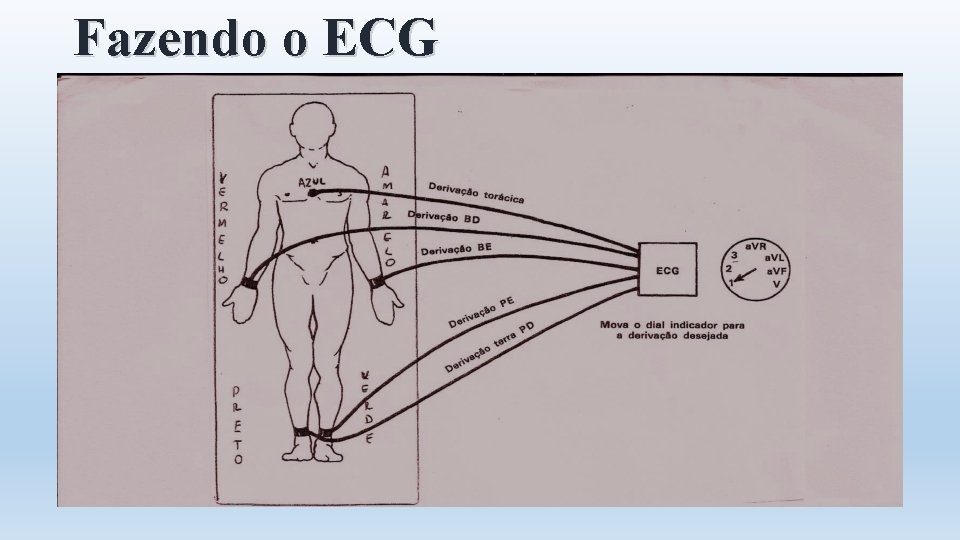

Fazendo o ECG

Derivações Periféricas

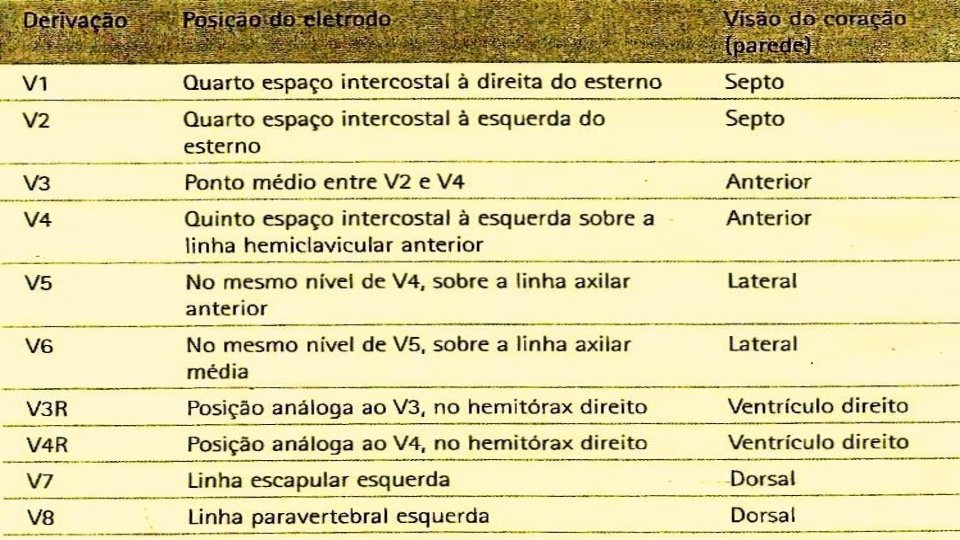

Derivações Precordiais

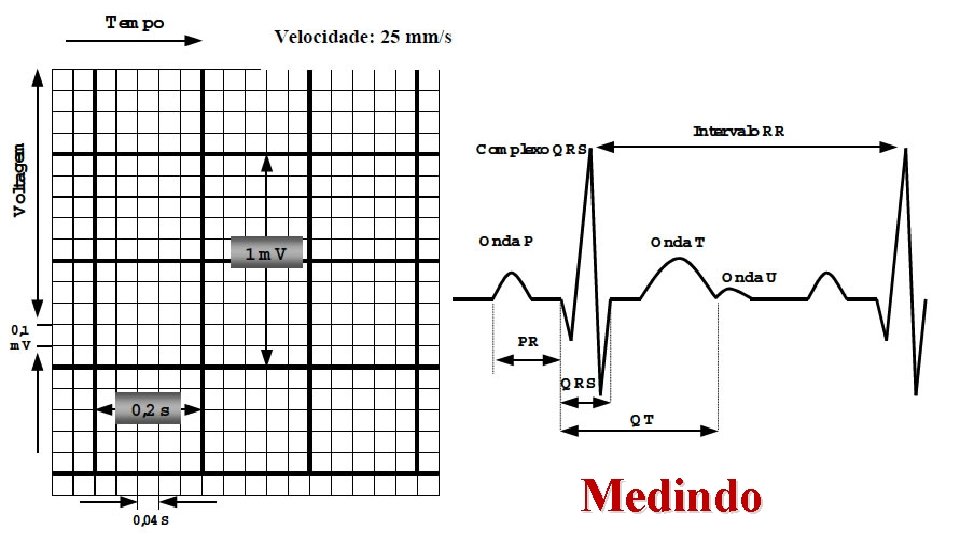

Medindo

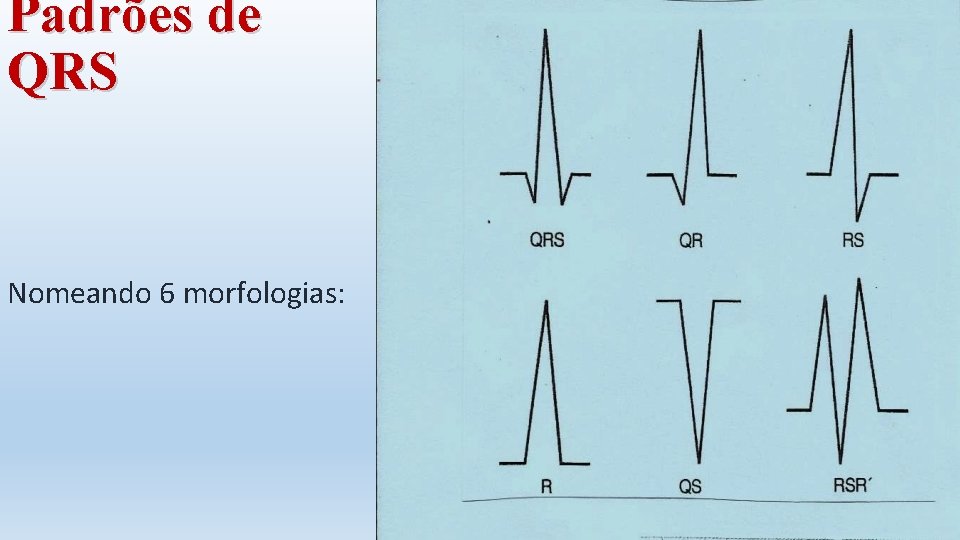

Padrões de QRS Nomeando 6 morfologias:

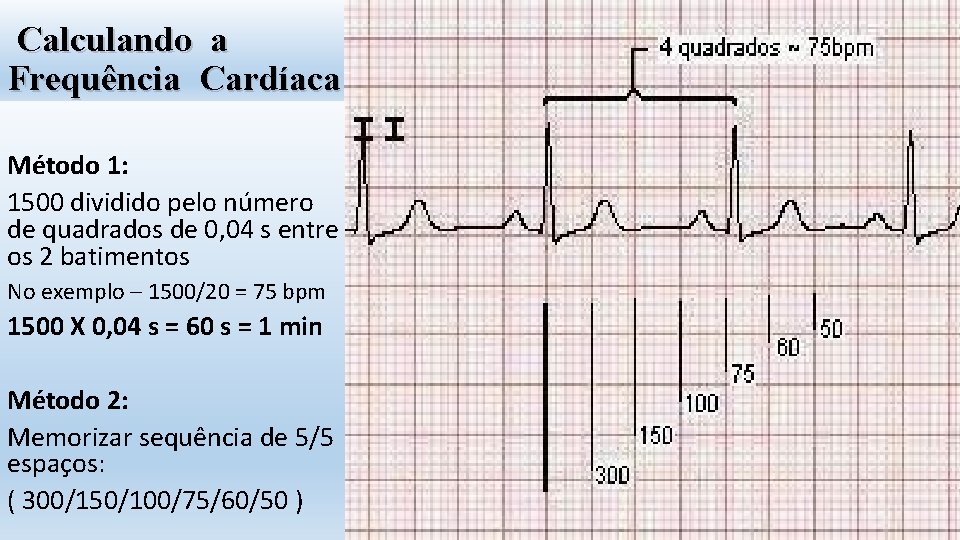

Calculando a Frequência Cardíaca Método 1: 1500 dividido pelo número de quadrados de 0, 04 s entre os 2 batimentos No exemplo – 1500/20 = 75 bpm 1500 X 0, 04 s = 60 s = 1 min Método 2: Memorizar sequência de 5/5 espaços: ( 300/150/100/75/60/50 )

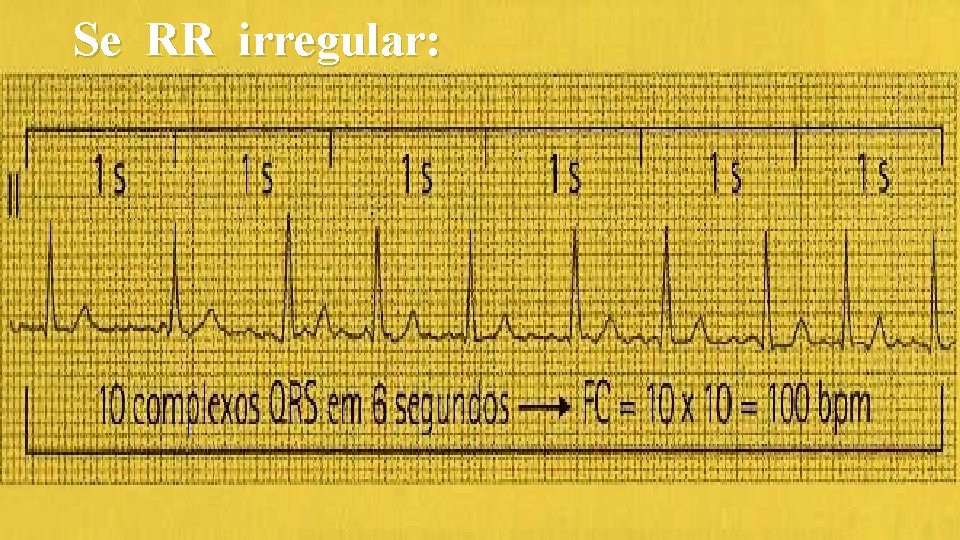

Se RR irregular:

Categorias de fotógrafos: Mais enxergam: DII e V 1 Menos visto - av. R
