무대 기술 자료 이화여대 ECC 삼성홀 Ewha Womans University Ecc Samsung Hall_ 2015. 09 ver INTERPARK THEATER COMPANY. LTD. ALL RIGHT RESERVED. samsunghall. interpark. com｜Venue Networks Team｜

ㅣ 이화여대 삼성홀 ㅣ 주요시설 현황 ▷ SUSPENSION & UPPER HORIZONT LIGHT BATTEN - 길이 : 21 M - 수량 : 1 EA - 속도 : 0. 25 m/sec - LIVE LOAD : 500 KG - 이동거리 : 10 M - DRIVING TYPE : WINCH TYPE ▷ DRAW CURTAIN - 길이 : 19 M(L) x 9. 5 M(H) - 수량 : 1 EA - 속도 : 0~1 m/sec - LIVE LOAD : 500 KG - 이동거리 : UP & DOWN / OPEN & CLOSE 각 8 M - DRIVING TYPE : WINCH TYPE ▷ HORIZONT CURTAIN - 길이 : 20 M(L) x 10 M(H) - 수량 : 2 EA (W/B) - 속도 : 0~1 m/sec - LIVE LOAD : 200 KG - 이동거리 : 9 M - DRIVING TYPE : WINCH TYPE ▷ APRON POINT HOIST - 길이 : 15 M - 수량 : 3 EA - 속도 : 0. 35 m/sec - LIVE LOAD : 100 KG - 이동거리 : 9 M - DRIVING TYPE : WINCH TYPE Ewha Womans University Ecc Samsung Hall 2

ㅣ 이화여대 삼성홀 ㅣ 주요시설 현황 ▷ FIRE SAFETY CURTAIN - 길이 : 16 M(L) x 10 M(H) - 수량 : 3 EA - 속도 : 0. 15 m/sec - LIVE LOAD : 6200 KG - 이동거리 : 9 M - DRIVING TYPE : WINCH TYPE + WEIGHT TYPE ▷ PROSCENIUM BOARD - 길이 : 15 M - 수량 : 3 EA - 속도 : 0. 15 m/sec - LIVE LOAD : 100 KG - 이동거리 : 1 M - DRIVING TYPE : WINCH TYPE Ewha Womans University Ecc Samsung Hall 3

ㅣ 이화여대 삼성홀 ㅣ 무대 & 음향장비 현황 ▣ 무대 품명 수량 비고 배경막 (Horizont Curtain) 2 W/B , 고정식 머리막 (Head Currtain) 4 탈, 부착식 다리막 (Side Curtain) 8 탈, 부착식 ▣ 음향 ▷ POWER 3상 4선식 150 A 용량의 메인 전원 설비가 되어있고 외부 장비 반입 등 무대 음향 장비 운용을 위한 전원 분 전반이 무대 상수에 설비되어 있음 (100 A & 50 A) ▷ MIXING CONSOLE 품명 DIGITAL MIXING CONSOLE 제조사 모델 규격 수량 AVID PROFILE YAMAHA LS 9 1 ▷ SPEAKER SYSTEM 품명 모델 수량 Main Speaker (L, R) SLS. LS 8695 V 2 4 Main Speaker (C) SLS. 112 RT-i-pxo 1 Sub-Woofer Speaker SLS. 218 EL 2 Front-Fill Speaker SLS. 2403 8 전동 호이스트 1 -TON 12 M Chain 3 전동 호이스트 지지금구 Steel 3 ▷ RIGGING SYSTEM ▷ PLAYBACK & RECORDER CD-Player CDX-1700 2 CD CD-Recorder TASCAM CD-RW-901 SL 1 CD Ewha Womans University Ecc Samsung Hall 4

ㅣ 이화여대 삼성홀 ㅣ 조명장비 현황 ▣ ELECTRIC POWER ▷Main Power : 3 phase wire system, 380 – 220 V, 60 Hz, 1200 A ▷Company Switch Panel : 100 A, 50 A (Stage left) ▣ DIMMER UNIT ▷Main ACB : 1 Rack – ACB 4 P 600 A* x 2 SET ▷Dimmer : ADB/EURODIM 3 (305 Cir) – 5 kw*2 Cir / 220 V-60 Hz ▷Network & DMX Patch Rack ▷Remote Direct : RD 42 Cir ▣ CONTROL CONSOLE ▷Control Console : Grand MA I Full (ver 6. 801 / 2048 ch) ▷Network Switch System ▷Back up system NSP ▣ Network ▷DMX Output location : Suspention Lighting batten / Stage Right, Left, / Gallery Right, Left / Apron * Samsung hall Lighting Cable Type : 3 PIN type Extension Fog Machine Hazer Fluid : Martin <Pro hazer fluid> Ewha Womans University Ecc Samsung Hall 5

ㅣ 이화여대 삼성홀 ㅣ 조명장비 현황 구 분 Dimmer AUDITORIUM & RD 품 규 명 격 수 량 EURODIM 3 (3 S Type) 3 KW, ch 305 Cir 2 ADB AUDITORIUM & RD control console DMX STATION 12 CH / RD 42 Cir 1 LEVITON / 국산 Grand MA 1 Full size 2048 ch, ver 6. 801 1 NPU 8 port 1 Fresnel F 201 12˚~61˚ 30 ADB Plano Convex C 201 5˚~65˚ 16 ADB Par 64 Light 1 kw/ CP 60, 61, 62 40 국산 Par 46 Light 250 w 40 국산 Upper horizont Light (2 color) HL 500 w 48 국산 Lower horizont Light HL 500 w * 8 Lamps 6 국산 Follow Spot X-ENON 2 kw 2 XENON / JAPAN Zoom Profile DS 205 13˚~36˚ 20 ADB Source Four 26˚ 20 ETC Source Four 36˚ 30 ETC Source Four 50˚ 10 ETC Source Four Zoom 15˚ 30˚ 20 ETC Source Four Zoom 25˚ 50˚ 20 ETC Strobe Atomic 3000 1 MARTIN Hazer Fog Machine Magnum-hazer 950 w 1 MARTIN Iris ETC 20 ETC Gobo holder ETC 20 ETC 이동식 사이드 타워 800 W*800 D*2000 H 8 국산 Console Conventional Light 제 조 사 MA Lighting Profile Light Effect Machine Accessories * Hazer Fluid ; Martin <Pro hazer fluid> (극장보유 포그머신 사용시 용액 준비) * Moving LED Wash & Spot 대여 문의 가능 / 콘솔 버전 업데이트 금지 * Atomic 3000 현재 사용불가 Ewha Womans University Ecc Samsung Hall 6

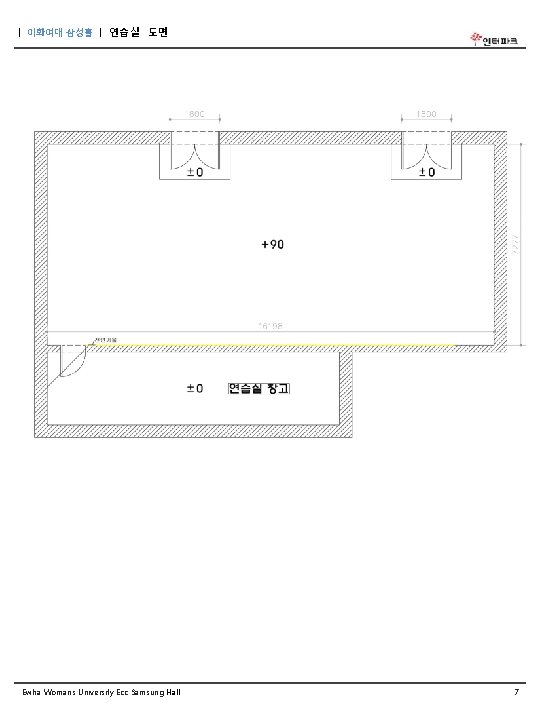

ㅣ 이화여대 삼성홀 ㅣ 연습실 도면 Ewha Womans University Ecc Samsung Hall 7

ㅣ 이화여대 삼성홀 ㅣ 무대 도면 (전체 평면도) Ewha Womans University Ecc Samsung Hall 8

ㅣ 이화여대 삼성홀 ㅣ 무대 도면 (평면도) Ewha Womans University Ecc Samsung Hall 9

ㅣ 이화여대 삼성홀 ㅣ 무대 도면 (측면도) Ewha Womans University Ecc Samsung Hall 10

ㅣ 이화여대 삼성홀 ㅣ 조명회로도 [상부] Ewha Womans University Ecc Samsung Hall 11

ㅣ 이화여대 삼성홀 ㅣ 대관 공연 부대 사용료 구 분 종 류 조명 음향 무대 기 준 사용료 보유수량 Grand Ma Light Console 1대/1일 100, 000 1 Fresnel 1대/1일 Plano Convex 5˚ - 65˚ 1대/1일 Zoom Profile 13˚ - 36˚ 1대/1일 PAR 64 1대/1일 1, 000 48 PAR 46 1조/1일 5, 000 48 Source Four 26˚ 1대/1일 3, 000 20 Source Four 36˚ 1대/1일 3, 000 30 Source Four 50˚ 1대/1일 3, 000 10 Zoom Source Four 15˚ - 30˚ 1대/1일 5, 000 20 Zoom Source Four 25˚ - 50˚ 1대/1일 5, 000 20 Follow Spot (2 kw) 1대/1일 50, 000 2 Upper Horizont (2 clor) 1대/1일 7, 000 48 Lower Horizont 1대/1일 10, 000 6 Strobe 1대/1일 10, 000 1 Fog Machine 1대/1일 10, 000 2 DIGITAL MIXING COLSOLE 1대/1일 70, 000 1 Wireless Hand Mic 1 CH/1일 20, 000 4 흑샤막 1대/1일 50, 000 1 최초 1시간 107, 000 +1시간 23, 000 최초 1시간 158, 000 +1시간 74, 000 냉방비 냉. 난방 난방비 - 비고 30 16 20 -극장 예비 조명 램프 없음 (사용자 부담) - 극장 포그액 별도 (사용자 부담) * Hazer Fluid ; Martin <Pro hazer fluid> (극장보유 포그머신 사용시 용액 준비) * Moving LED Wash & Spot 대여 문의 가능 / 콘솔 버전 업데이트 금지 * Atomic 3000 현재 사용불가 Ewha Womans University Ecc Samsung Hall 18
