eBiz Leader in the Digital World What is

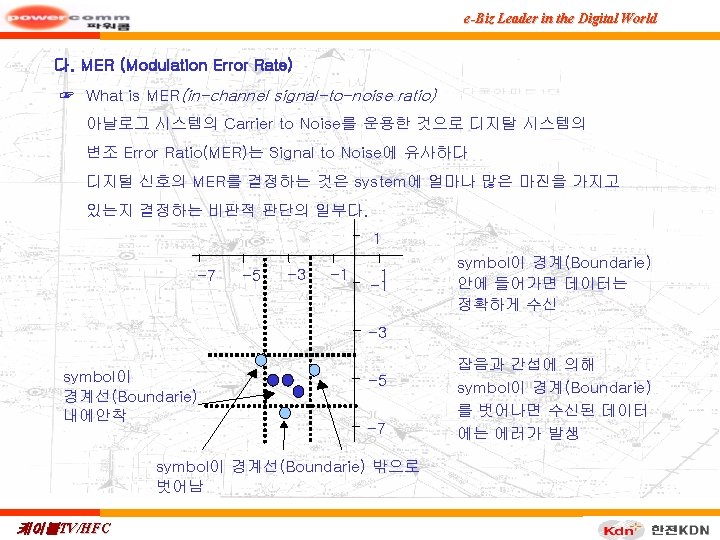

e-Biz Leader in the Digital World ☞ What is MER 다음과 같이 정의 할 수 있다 : Error 벡터의 전력에서 Symbol 전력의 비율 MER 은 Db로 표현한다. RMS error magnitude 10 log average symbol magnitude RMS Error Magnitude Ideal Symbol Average Symbol Magnitude 케이블TV/HFC

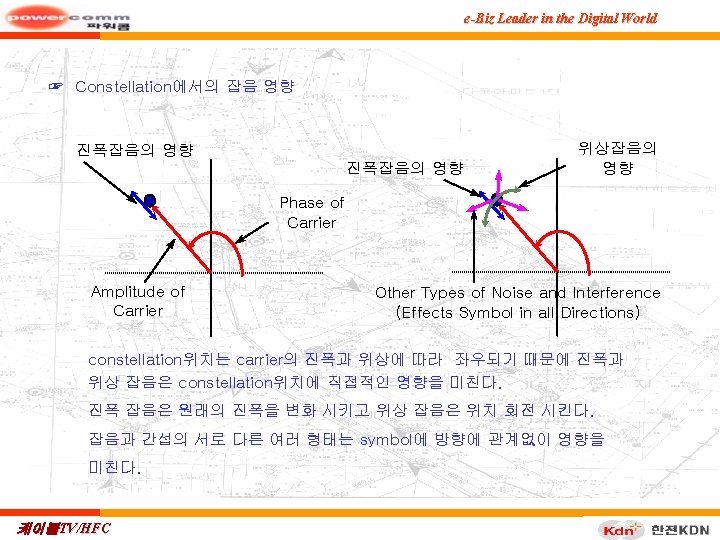

e-Biz Leader in the Digital World ☞ 아날로그와 디지탈 시스템의 잡음 영향 비교 Effect of Noise on Analog Systems (Gradually Poorer CNR) 45 d. B C/N 35 d. B C/N 20 d. B C/N Effect of Noise on Digital Systems (Gradually Poorer MER) 34 d. B MER 23 d. B MER 22. 5 d. B MER 22 d. B MER ※ Digital System에서는 양호한 상태의 잡음과 완전히 망가진 상태의 잡음 차이는 그다지 크지 않다. 케이블TV/HFC
e-Biz Leader in the Digital World ☞ Maximum MER 64 QAM set top converter에서 요구되는 MER은 23 d. B이상 이고 적어도 3 ~ 4 d. B의 마진은 절대적으로 필요하다. 256 QAM set top converter에서 요구되는 MER은 28 d. B이상 이고 적어도 3 ~ 4 d. B의 마진은 절대적으로 필요하다 일반적인 휴대용의 분석기 위에서 보이게 되는 최대 MER은 약 34 ~ 35 d. B이다. Constellation With “Good” MER 케이블TV/HFC Constellation With “Poor” MER
e-Biz Leader in the Digital World ☞ 64 QAM constellation의 전형적인 손상 Noise & CW Interference Modulator/Up-converter의 발진 과 Beat, 분배망에서의 Ingress와 Distortion Beat(CTB, CSO )등에 기인하고 그림과 같이 확산 또는 Doughnut모양으로 나타난다. Dots are spread out causing errors to occur 케이블TV/HFC
e-Biz Leader in the Digital World ☞ 64 QAM constellation의 전형적인 손상 Gain Compression IF, RF증폭기의 Filter 그리고 Up/Down CVT의 등화기에서 주로 기인한다. Outer Dots Pulled In 케이블TV/HFC

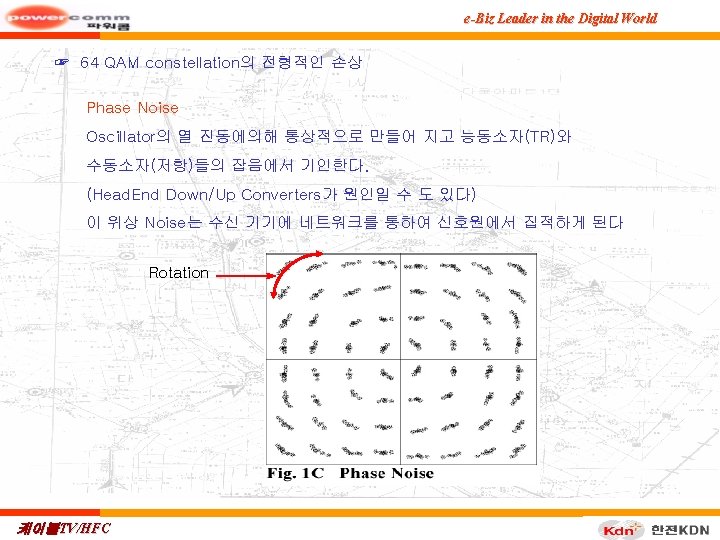

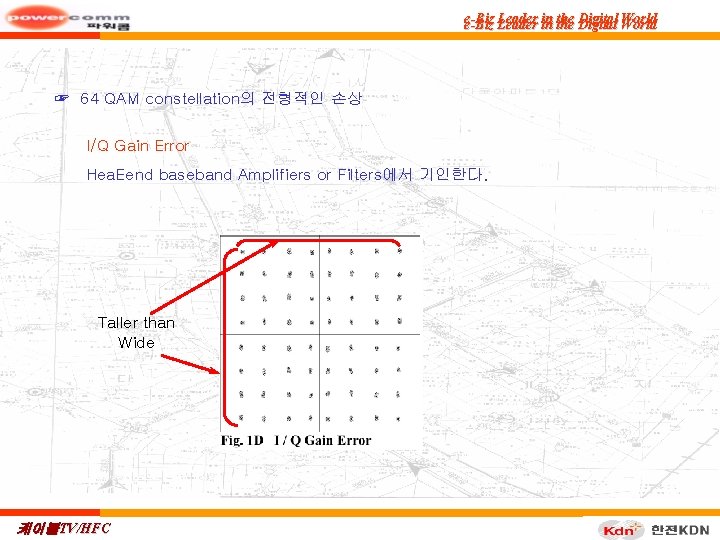

e-Biz Leader in in the Digital World e-Biz ☞ 64 QAM constellation의 전형적인 손상 I/Q Gain Error Hea. Eend baseband Amplifiers or Filters에서 기인한다. Taller than Wide 케이블TV/HFC

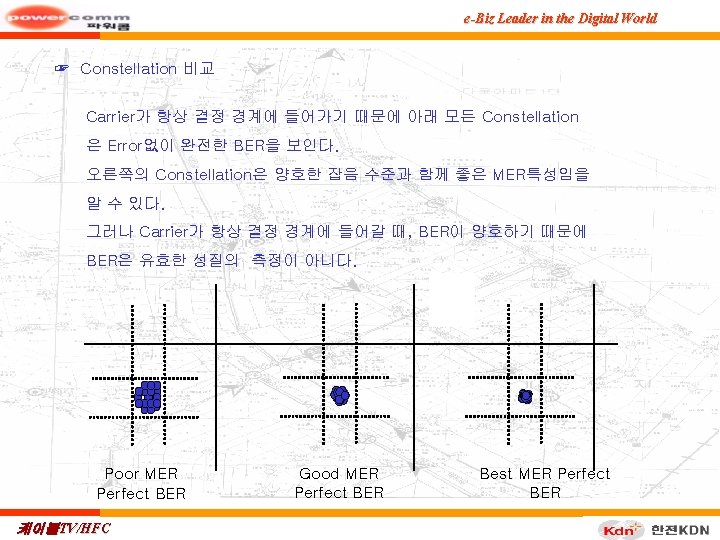

e-Biz Leader in the Digital World ☞ MER vs BER Error가 없더라도 MER은 변할 수 있다 No Errors BER MER 케이블TV/HFC

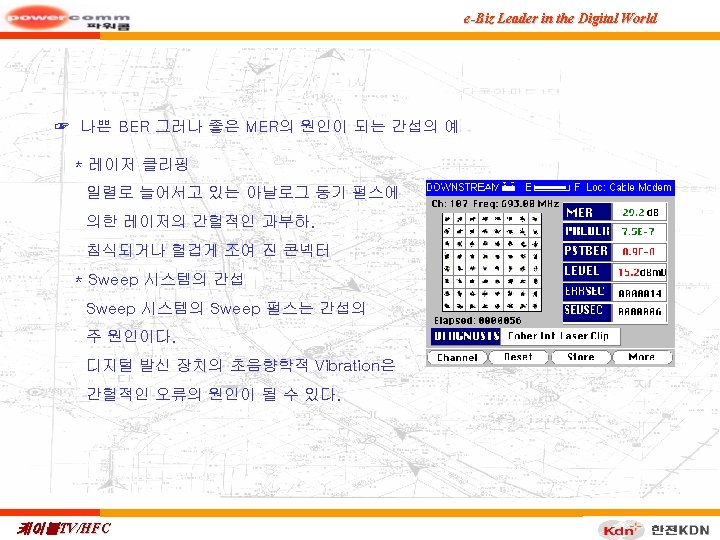

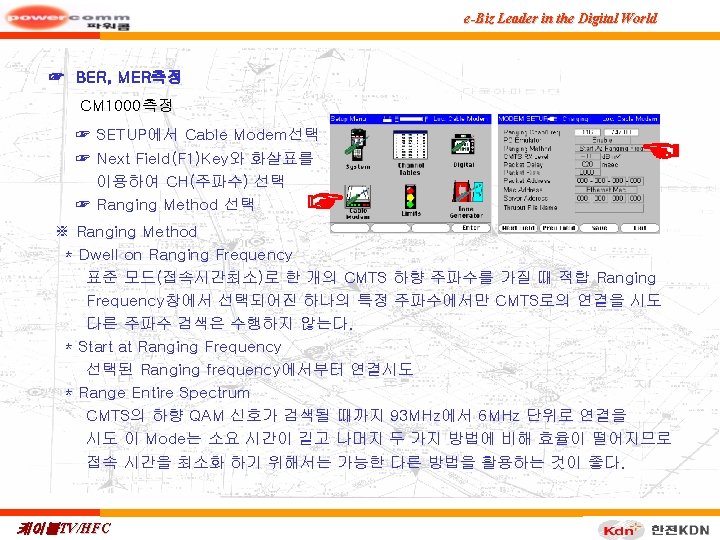

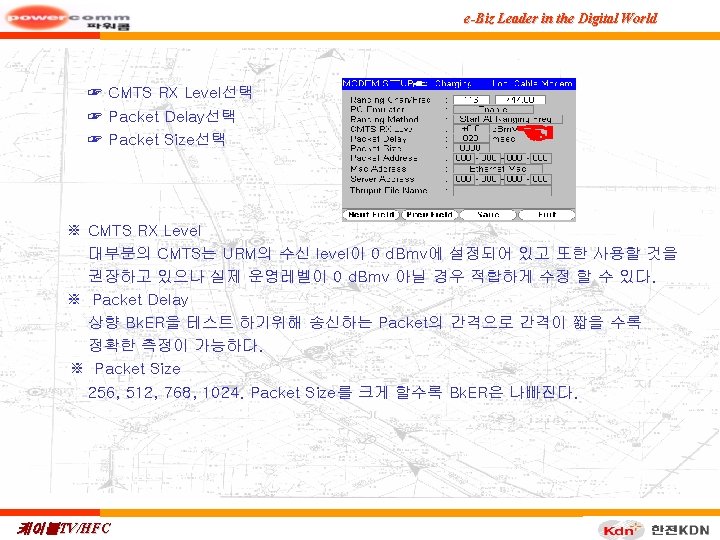

e-Biz Leader in the Digital World ☞ ☞ Packet Address 선택 MAC Address 선택 Server Address 선택 Thruput File Name 선택 ☜ ※ Packet Address 현재 망에서 운용중인 CMTS의 IP Address ※ MAC Address Ethernet : CM 1000의 자체 MAC Address 사용(STATUS에 나타남) User Defined : DHCP에 등록되어 있는 MAC Address 사용 ※ Server Address 현재 망에서 운용중인 DHCP의 IP Address ※ Thruput File Name DHCP에 저장되어 있는 파일을 입력하면 TFTP로 다운로드 진행 상황을 확인한다. SAVE - 작업이 끝나고 항상 SAVE(F 3)를 눌러 저장한다. 케이블TV/HFC

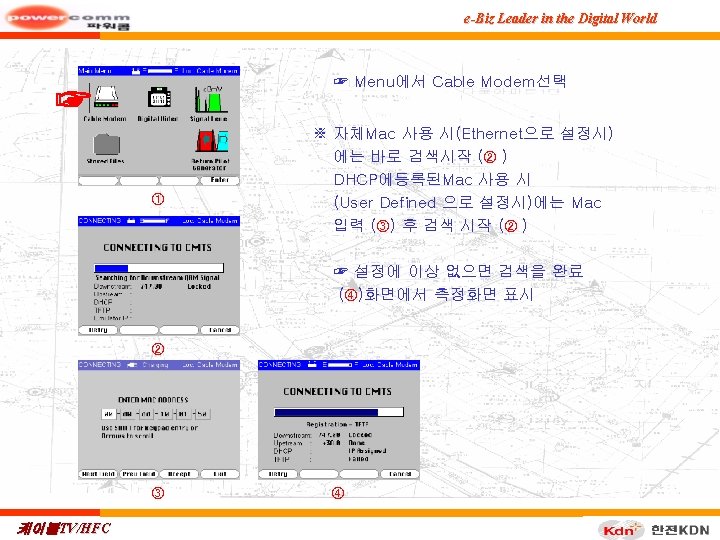

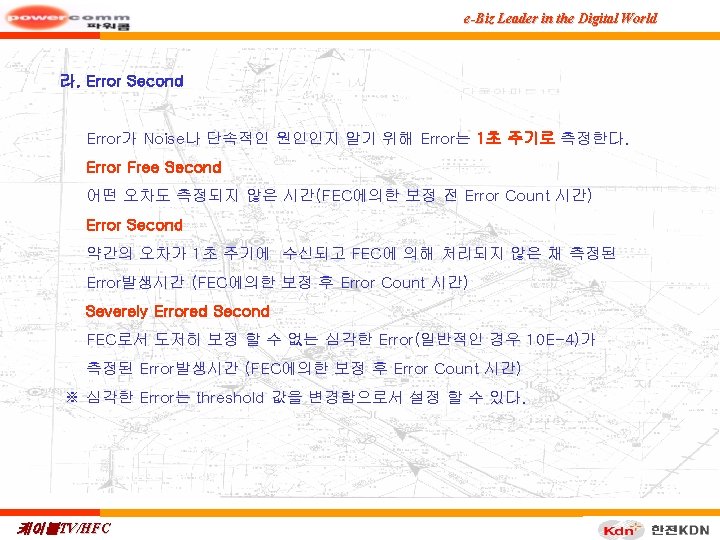

e-Biz Leader in the Digital World ☞ Error Second & Severely Errored Second Display Error Seconds and Severely Errored Seconds Over the Indicated Elapsed Time 케이블TV/HFC

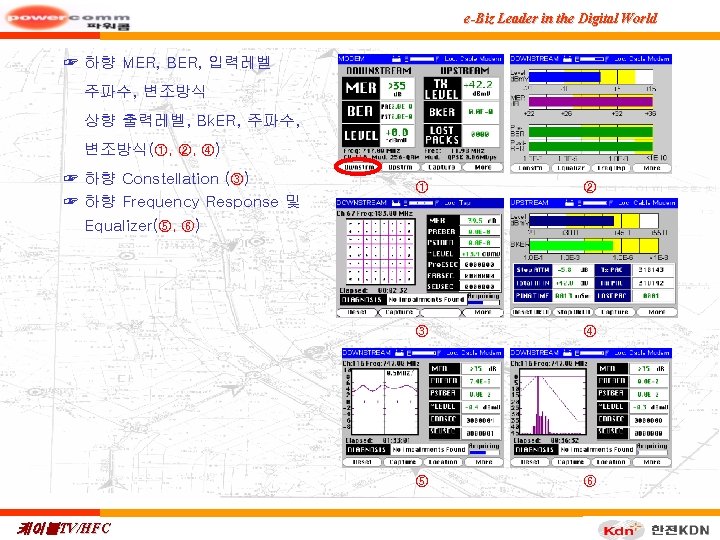

e-Biz Leader in the Digital World ☞ CM 1000 Test Display MER Constellation PRE and POST FEC BER Power Level Error Sec Severely Errored Sec 케이블TV/HFC
e-Biz Leader in the Digital World 마. IP Test CM 1000측정 ☞ IP Test는 Modem(CM 1000)과 CMTS가 접속된 상태에서만 Test가 가능 ☞ Next Field(F 1)Key와 화살표를 이용하여 CH(주파수) 선택 ☞ Ranging Method 선택 ※ IP Test * Ping 임의 입력한 IP간 Ping수행 * Trace Route Network상에 전송되어 지는 data들의 경로를 확인 * Throughput Network상에 전송되어 지는 실질적인 Date 전송률을 측정 케이블TV/HFC
