E D S E L S B O M Ñ A SA S EN AVE TR INGRID ALEXANDRA GUTIERREZ JISETH JOHANA GUTIERREZ CURSO: 1103 2010

LISTONES Y TRAVESAÑOS CON ENSAMBLE DE HORQUILLA Entre sus características técnicas se destaca su solido ensamble de horquilla (con espiga pasante provista de mocheta y pestaña con doble cola de milano y remate semicircular) y sus formas exentas de cantos. Dispone del ensamble mas solido del mercado y con el mínimo de puntos débiles.

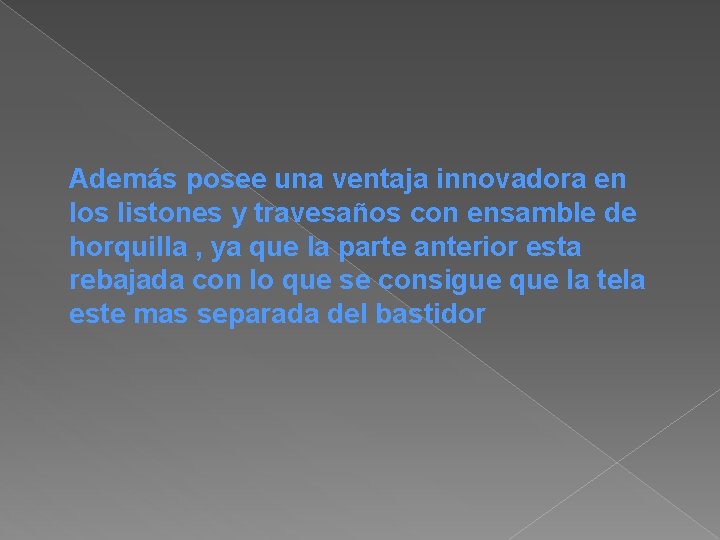

Además posee una ventaja innovadora en los listones y travesaños con ensamble de horquilla , ya que la parte anterior esta rebajada con lo que se consigue que la tela este mas separada del bastidor

ENSAMBLES CENTRALES

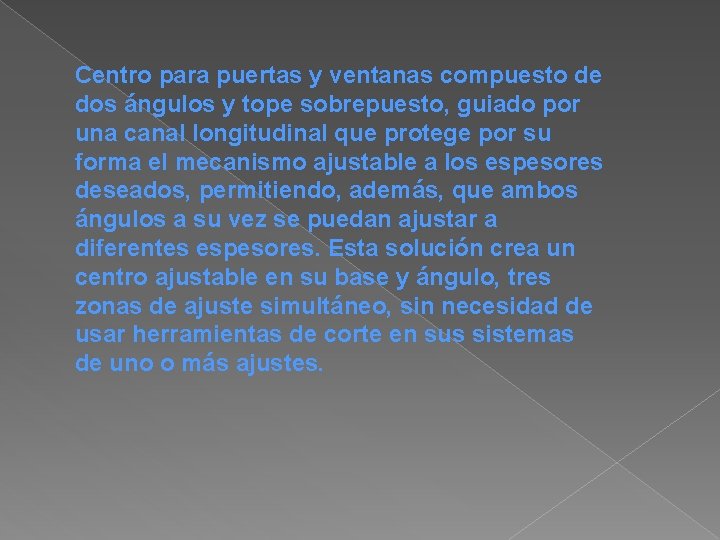

Centro para puertas y ventanas compuesto de dos ángulos y tope sobrepuesto, guiado por una canal longitudinal que protege por su forma el mecanismo ajustable a los espesores deseados, permitiendo, además, que ambos ángulos a su vez se puedan ajustar a diferentes espesores. Esta solución crea un centro ajustable en su base y ángulo, tres zonas de ajuste simultáneo, sin necesidad de usar herramientas de corte en sus sistemas de uno o más ajustes.

ENSAMBLES DE TABLEROS

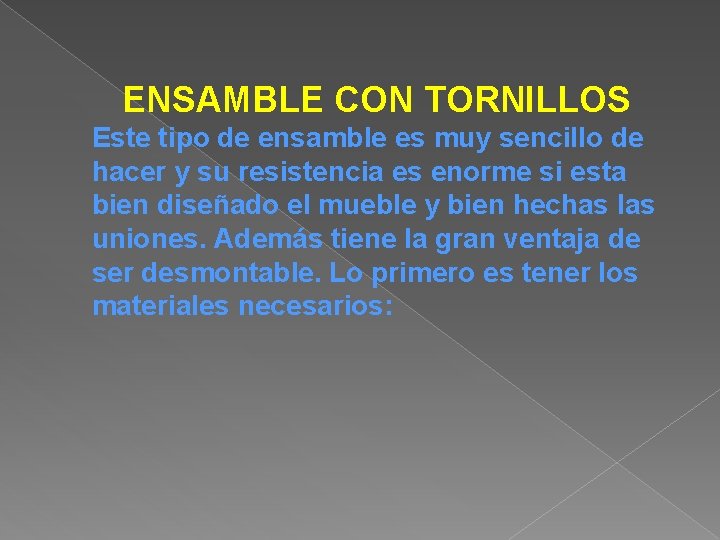

ENSAMBLE CON TORNILLOS Este tipo de ensamble es muy sencillo de hacer y su resistencia es enorme si esta bien diseñado el mueble y bien hechas las uniones. Además tiene la gran ventaja de ser desmontable. Lo primero es tener los materiales necesarios:

-Un par de mordazas de ensamble -Un taladro -Una broca-fresa especial para ensambles -Tornillos especiales para ensamble -Llave Allen para el apriete de tornillos

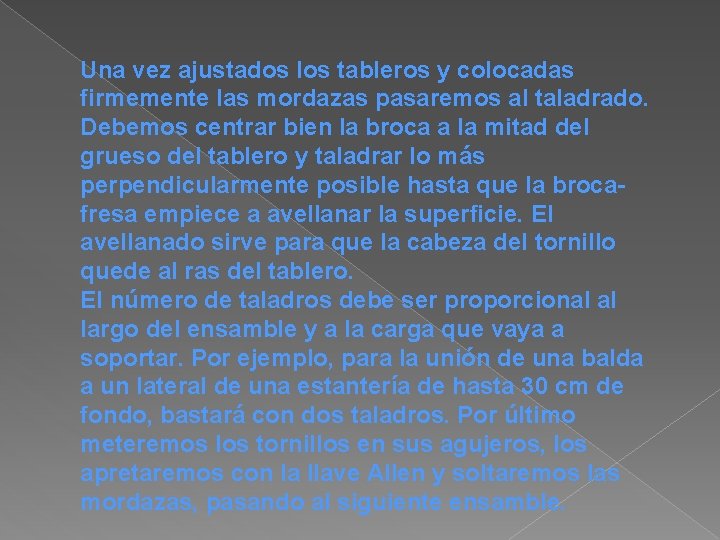

Una vez ajustados los tableros y colocadas firmemente las mordazas pasaremos al taladrado. Debemos centrar bien la broca a la mitad del grueso del tablero y taladrar lo más perpendicularmente posible hasta que la brocafresa empiece a avellanar la superficie. El avellanado sirve para que la cabeza del tornillo quede al ras del tablero. El número de taladros debe ser proporcional al largo del ensamble y a la carga que vaya a soportar. Por ejemplo, para la unión de una balda a un lateral de una estantería de hasta 30 cm de fondo, bastará con dos taladros. Por último meteremos los tornillos en sus agujeros, los apretaremos con la llave Allen y soltaremos las mordazas, pasando al siguiente ensamble.

ENSAMBLE CON ESPIGAS O CLAVIJAS Existen gran cantidad de tipos de ensambles, pero para el aficionado y/o principiante el de tornillos es el más práctico junto con el de espigas o clavijas encoladas. Estos elementos, también llamados tubillones, son pequeños cilindros estriados de madera que unen los tableros por los taladros hechos al efecto. El estriado tiene por objeto que la cola blanca que hay que echar en los orificios pueda salir al introducir las espigas, y de paso se reparta por la superficie de los mismos. Este ensamble tiene como ventaja que es invisible totalmente y como inconvenientes que es algo más complejo de hacer, y que la unión resultante no es desmontable.

DIÁMETROS RECOMENDABLES DE LAS ESPIGAS SEGÚN EL GROSOR DEL TABLERO: - Tablero de 10 mm grueso, espiga de 4 mm de diámetro. - Tablero de 16 mm grueso, espiga de 6 u 8 mm de diámetro. - Tablero de 20 mm grueso, espiga de 8 o 10 mm de diámetro. - Tablero de 25 mm grueso, espiga de 10 o 12 mm de diámetro. - Tablero de 30 mm grueso, espiga de 12 mm de diámetro.

ENSAMBLE MIXTO Es una combinación de los dos anteriores. Se hace el ensamble de espiga pero sin encolar y después el ensamble de tornillo. La ventaja de este sistema es que aparte de ser desmontable es un ensamble de muchísima resistencia. Algunos muebles que se venden en kit llevan este tipo de ensamble, pero para un particular creemos que no merece la pena, ya que con el ensamble de tornillo es más que suficiente.

ENSAMBLE CON CLAVOS El ensamble con clavos solo es recomendable para elementos de poca responsabilidad (cajas, embalajes, etc. ) y siempre es aconsejable encolar la unión a la vez que se clava. Para lo que se utiliza mucho este sistema es para fijar las traseras de los muebles, aunque también pueden fijarse con grapas largas o con tornillos, teniendo este último sistema la ventaja de ser fácilmente desmontable.

RESULTADO Simplemente sabiendo cantear y ensamblar tableros de la forma descrita en nuestros consejos, podrá hacerse infinidad de muebles a medida, totalmente adaptados a sus necesidades y a un precio incomparable. Como muestra, la siguiente foto cedida por nuestro cliente y amigo José Manuel, que fabricó una estantería totalmente a medida (en aglomerado plastificado en cerezo de 19 mm, canteada con bizcocho y con ensambles de espiga), con una práctica mesa de estudio abatible que al cerrarla oculta el radiador.
