Dynamic Simulation of Electric Machinery using MATLAB Simulink
Dynamic Simulation of Electric Machinery using MATLAB / Simulink CHEE-MUN ONG Li Chang Long 이창룡 Long_kw@kw. ac. kr SEL Lab. Oct. 12 th , 2010 시스템 공학(SEL) 연구실
Contents q Ch 4. Transformers ■ ■ ■ ■ 4. 1 4. 2 4. 3 4. 4 4. 5 4. 6 4. 7 4. 8 Introduction Ideal Transformer Model of a Two-winding Transformer Simulation of Two-winding Transformer Terminal Conditions Incorporating Core Saturation into Simulation Three-phase Connections Projecs 시스템 공학(SEL) 연구실
Ch 4. 1 Introduction 시스템 공학(SEL) 연구실

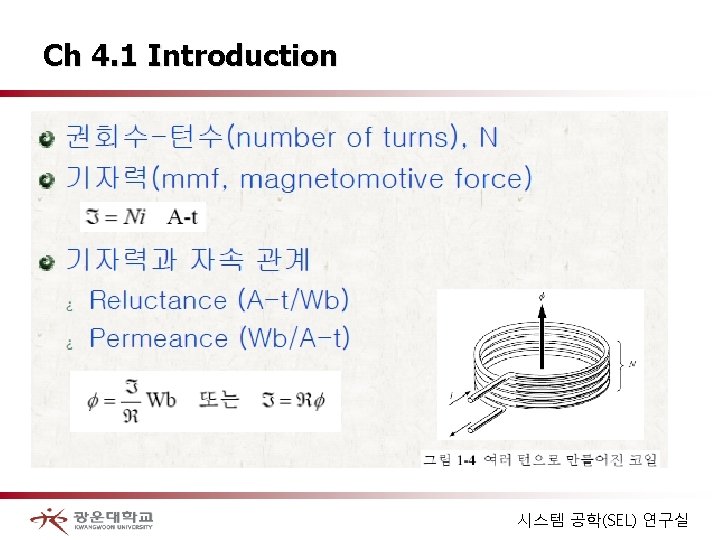

Ch 4. 1 Introduction 시스템 공학(SEL) 연구실
Ch 4. 1 Introduction 시스템 공학(SEL) 연구실
Ch 4. 1 Introduction 시스템 공학(SEL) 연구실
Ch 4. 1 Introduction q The main uses of electrical transformers are for changing the magnitude of an ac voltage, providing electrical isolation, and matching the load impedance to the source. 시스템 공학(SEL) 연구실
4. 2 Ideal Transformer 시스템 공학(SEL) 연구실

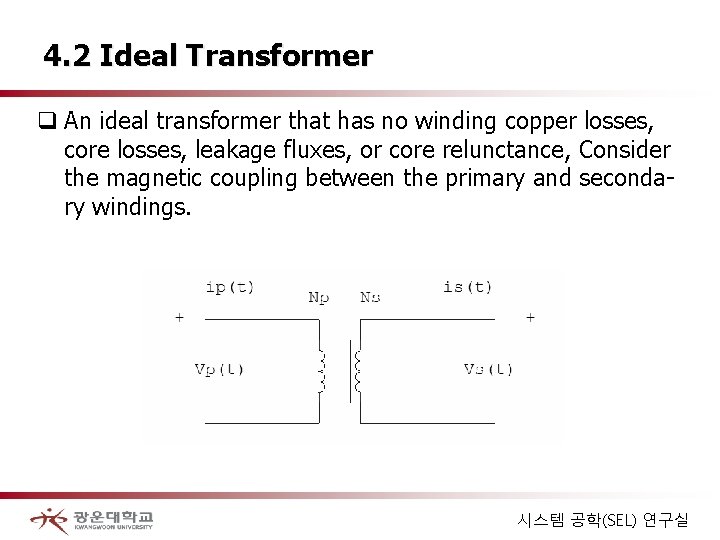

4. 2 Ideal Transformer q An ideal transformer that has no winding copper losses, core losses, leakage fluxes, or core relunctance, Consider the magnetic coupling between the primary and secondary windings. 시스템 공학(SEL) 연구실
4. 2 Ideal Transformer 시스템 공학(SEL) 연구실
4. 2 Ideal Transformer 시스템 공학(SEL) 연구실
4. 2 Ideal Transformer 시스템 공학(SEL) 연구실
4. 2 Ideal Transformer 시스템 공학(SEL) 연구실
4. 2 Ideal Transformer 시스템 공학(SEL) 연구실
4. 3 Model of a Two-Wingding Transformer ■ 4. 3. 1 Flux Linkage Equations 시스템 공학(SEL) 연구실

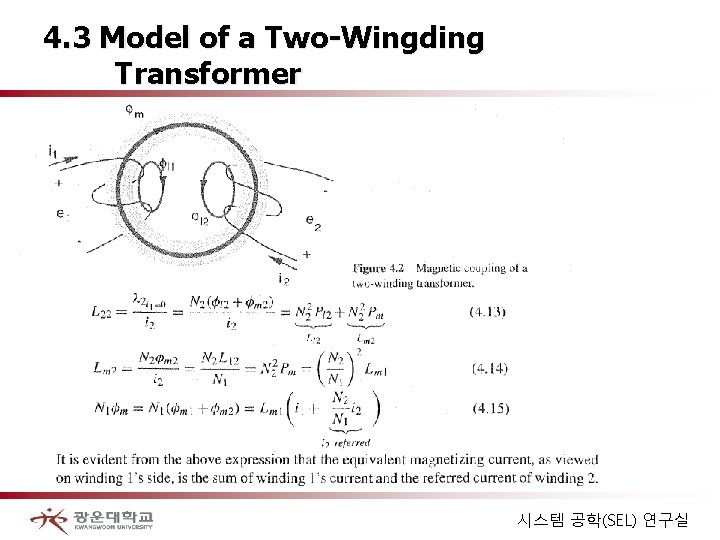

4. 3 Model of a Two-Wingding Transformer 시스템 공학(SEL) 연구실
4. 3 Model of a Two-Wingding Transformer 시스템 공학(SEL) 연구실

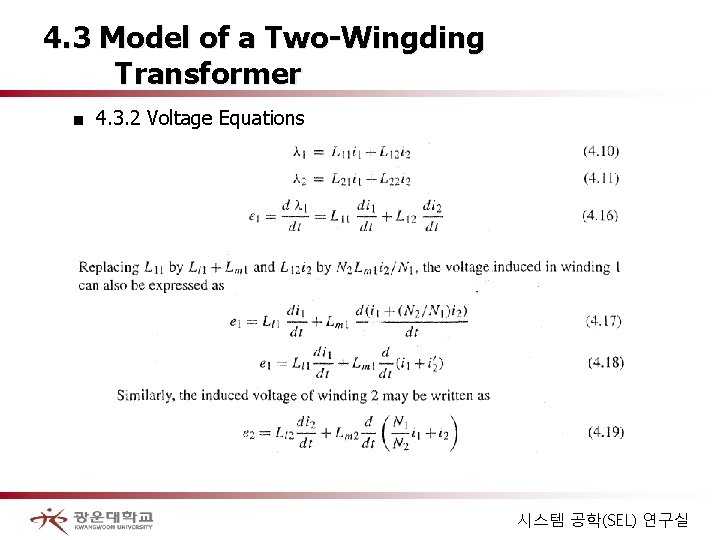

4. 3 Model of a Two-Wingding Transformer ■ 4. 3. 2 Voltage Equations 시스템 공학(SEL) 연구실
4. 3 Model of a Two-Wingding Transformer 시스템 공학(SEL) 연구실
4. 3 Model of a Two-Wingding Transformer ■ 4. 3. 3 Equivalent Circuit Representation 시스템 공학(SEL) 연구실
4. 3 Model of a Two-Wingding Transformer 시스템 공학(SEL) 연구실
4. 4 Simulation of Two-winding Transformer 시스템 공학(SEL) 연구실

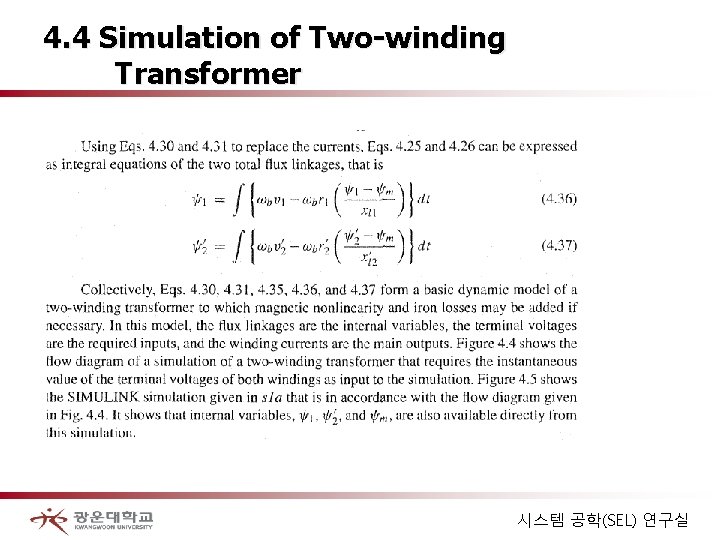

4. 4 Simulation of Two-winding Transformer 시스템 공학(SEL) 연구실
4. 4 Simulation of Two-winding Transformer 시스템 공학(SEL) 연구실
4. 4 Simulation of Two-winding Transformer 시스템 공학(SEL) 연구실
4. 5 Terminal Conditions 시스템 공학(SEL) 연구실

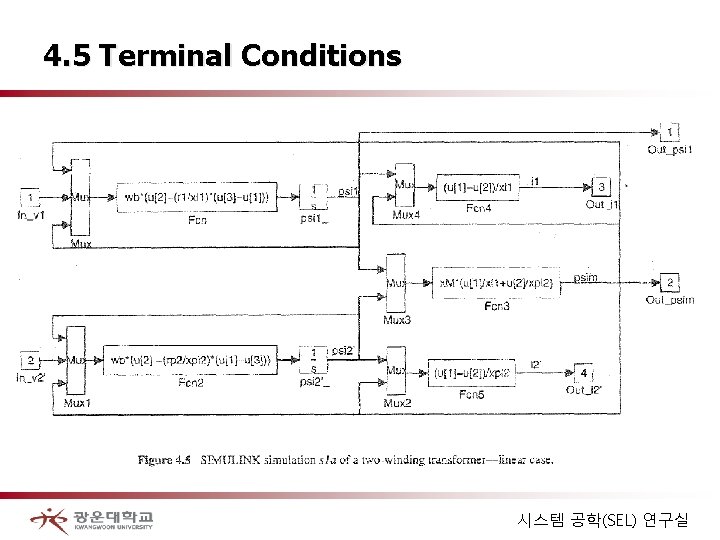

4. 5 Terminal Conditions 시스템 공학(SEL) 연구실
4. 5 Terminal Conditions 시스템 공학(SEL) 연구실
4. 5 Terminal Conditions 시스템 공학(SEL) 연구실
4. 5 Terminal Conditions 시스템 공학(SEL) 연구실

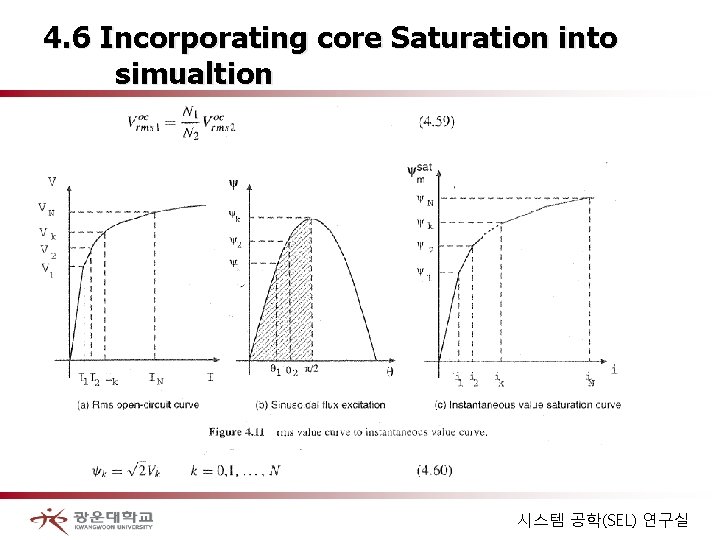

4. 6 Incorporating core Saturation into simualtion 시스템 공학(SEL) 연구실
4. 6 Incorporating core Saturation into simualtion 시스템 공학(SEL) 연구실

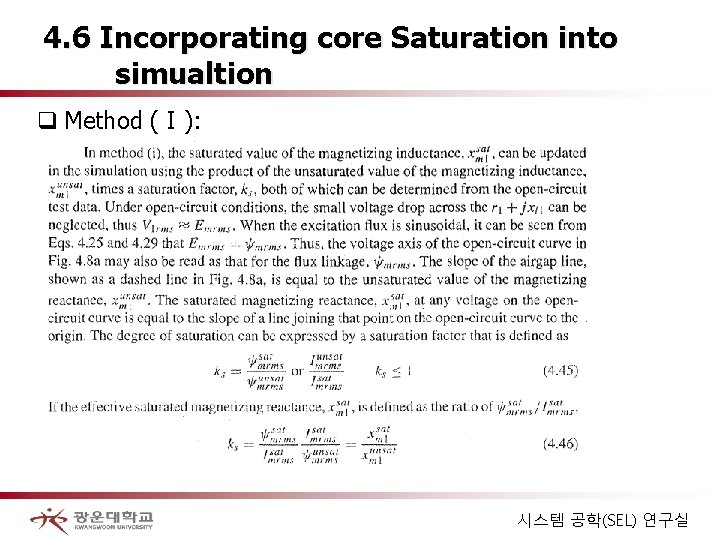

4. 6 Incorporating core Saturation into simualtion q Method ( I ): 시스템 공학(SEL) 연구실
4. 6 Incorporating core Saturation into simualtion q Method ( I ): 시스템 공학(SEL) 연구실
4. 6 Incorporating core Saturation into simualtion q Method ( II ): 시스템 공학(SEL) 연구실

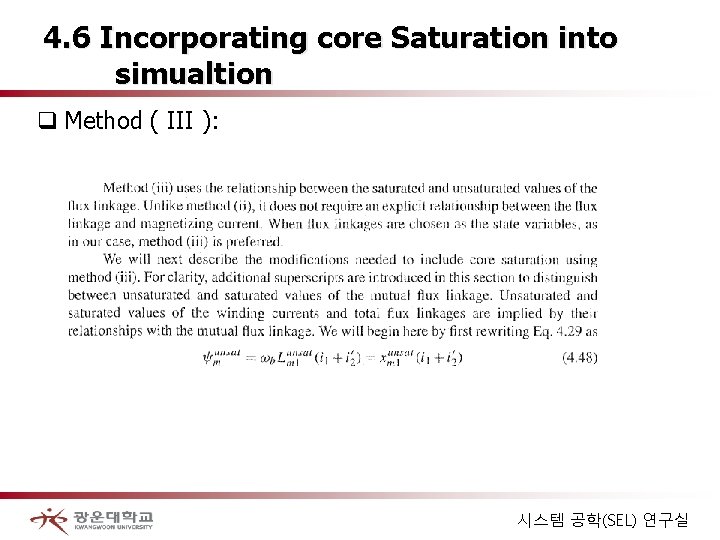

4. 6 Incorporating core Saturation into simualtion q Method ( III ): 시스템 공학(SEL) 연구실
4. 6 Incorporating core Saturation into simualtion q Method ( III ): 시스템 공학(SEL) 연구실
4. 6 Incorporating core Saturation into simualtion 시스템 공학(SEL) 연구실
4. 6 Incorporating core Saturation into simualtion 시스템 공학(SEL) 연구실
4. 6 Incorporating core Saturation into simualtion 시스템 공학(SEL) 연구실
4. 6 Incorporating core Saturation into simualtion 시스템 공학(SEL) 연구실
4. 6 Incorporating core Saturation into simualtion 시스템 공학(SEL) 연구실

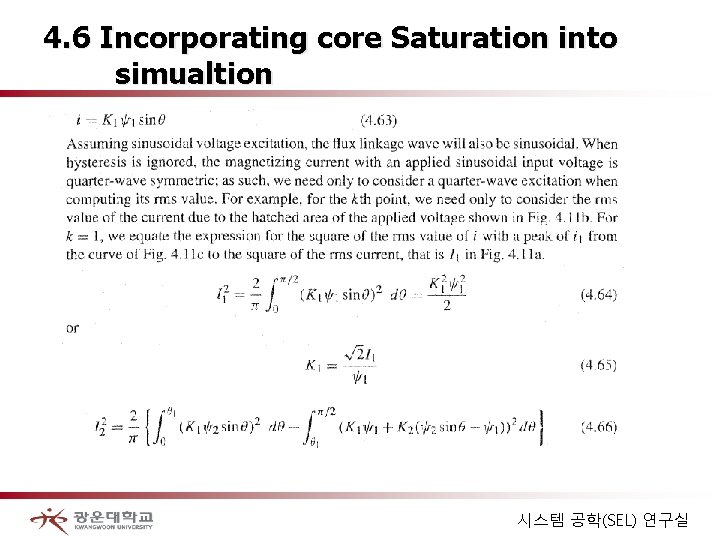

4. 6 Incorporating core Saturation into simualtion 시스템 공학(SEL) 연구실
4. 6 Incorporating core Saturation into simualtion 시스템 공학(SEL) 연구실

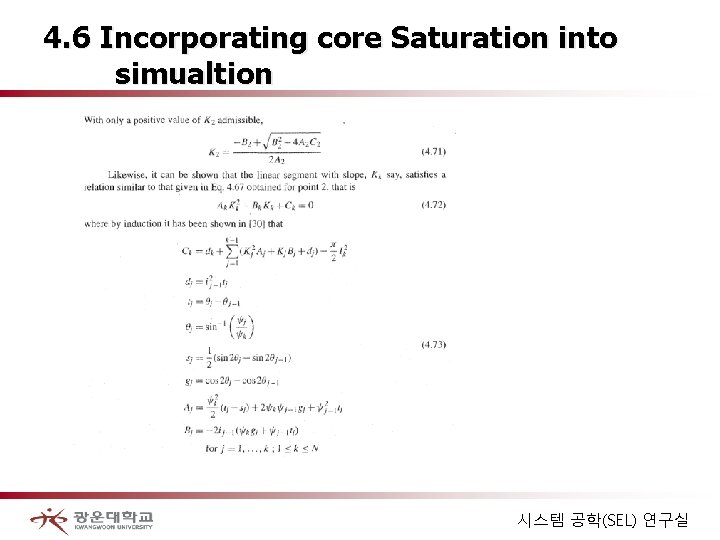

4. 6 Incorporating core Saturation into simualtion 시스템 공학(SEL) 연구실
4. 6 Incorporating core Saturation into simualtion 시스템 공학(SEL) 연구실
4. 6 Incorporating core Saturation into simualtion 시스템 공학(SEL) 연구실
4. 7 Three-phase connnection 시스템 공학(SEL) 연구실

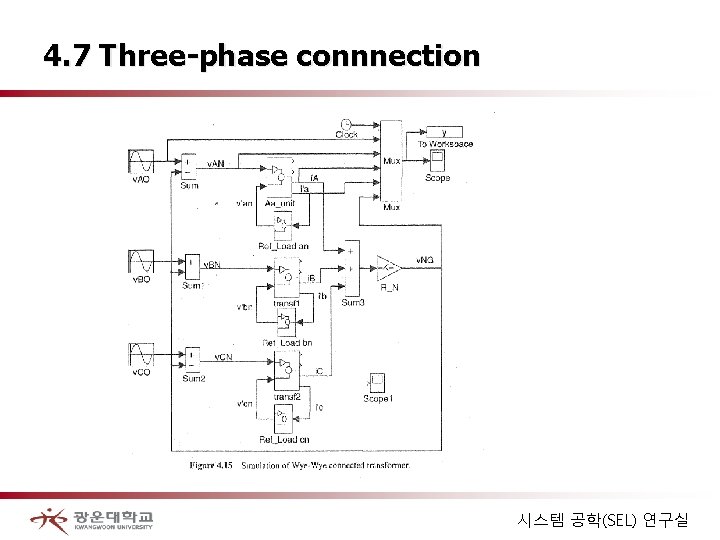

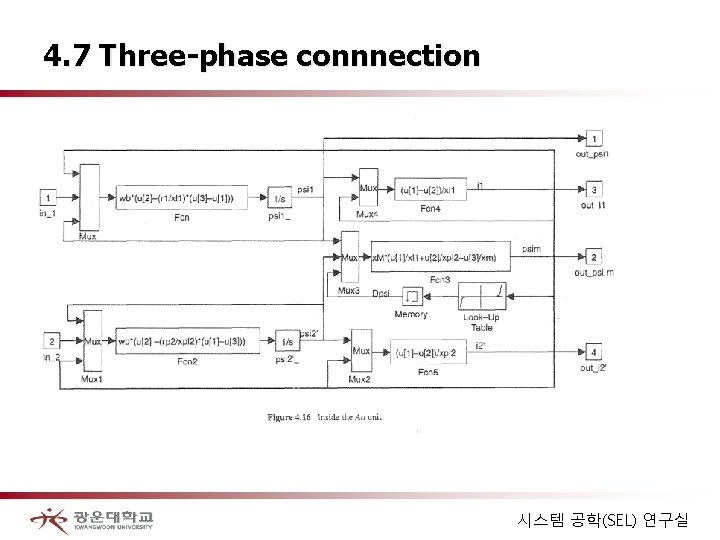

4. 7 Three-phase connnection 시스템 공학(SEL) 연구실
4. 7 Three-phase connnection 시스템 공학(SEL) 연구실
4. 7 Three-phase connnection 시스템 공학(SEL) 연구실

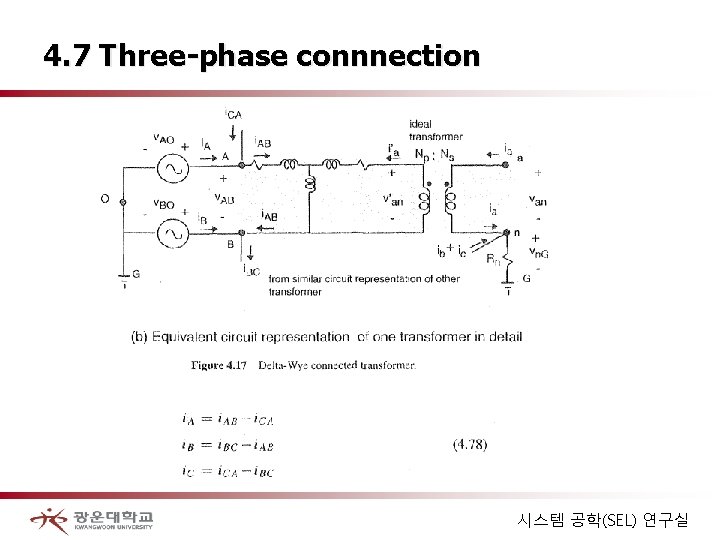

4. 7 Three-phase connnection 시스템 공학(SEL) 연구실

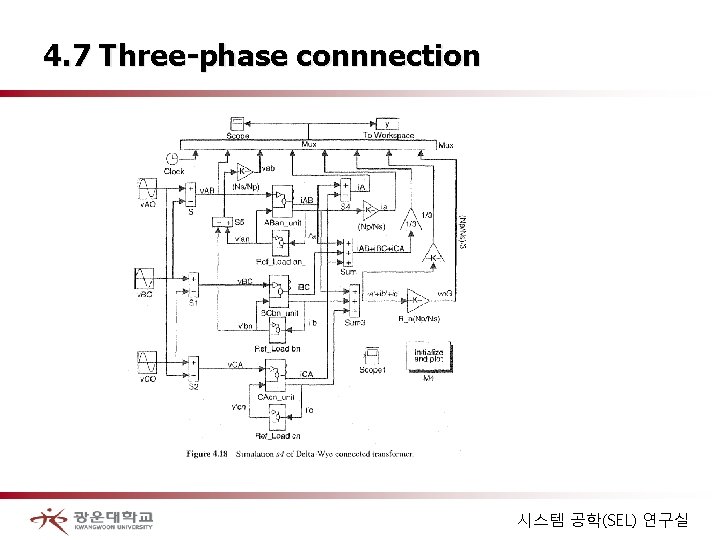

4. 7 Three-phase connnection 시스템 공학(SEL) 연구실
4. 7 Three-phase connnection 시스템 공학(SEL) 연구실
4. 8 Projects 1 linear transformer piece-wise linear saturation lookup table saturation 시스템 공학(SEL) 연구실

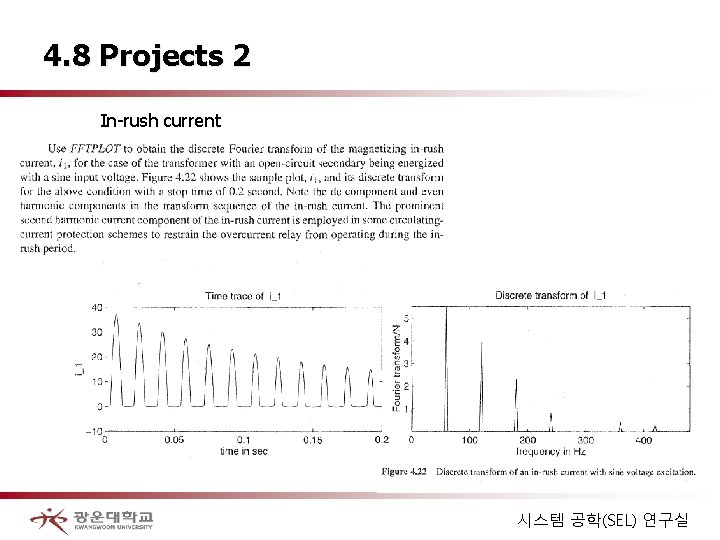

4. 8 Projects 2 In-rush current 시스템 공학(SEL) 연구실
4. 8 Projects 2 Dc bias core saturation 시스템 공학(SEL) 연구실
4. 8 Projects 4 q Voltage and current ratios 시스템 공학(SEL) 연구실
4. 8 Projects 4 q Zero-sequence current 시스템 공학(SEL) 연구실
