Dyfraktometria Proszkowa – stan obecny i perspektywy rozwoju Wiesław Łasocha, Henk Schenk Zespół Strukturalnej

Dyfraktometria Proszkowa – stan obecny i perspektywy rozwoju Wiesław Łasocha, Henk Schenk Zespół Strukturalnej Dyfraktometrii Proszkowej Zakład Krystalochemii i Krystalofizyki Wydział Chemii UJ Laboratory for Crystallography, University of Amsterdam

Dyfraktometria Proszkowa w liczbach. • Inorganic Crystal Structure Data Base 2002 zawiera 62 382

Dyfraktometria Proszkowa w liczbach. • Inorganic Crystal Structure Data Base 2002 zawiera 62 382 rekordy wśród których: • w 11 150 przypadkach stosowano dane proszkowe i metodę Rietveld’a • Największa struktura rozwiązana z danych proszkowych zawiera 117 atomów w jednostce asymetrycznej [1] Wessels, T, Baerlocher, Ch. , Mc. Cusker, L. B. , Science, 284, 477 (1999)

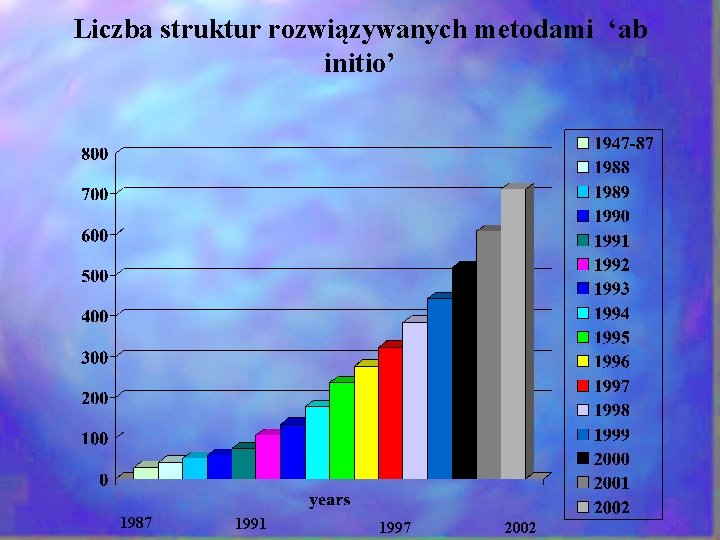

Liczba struktur rozwiązywanych metodami ‘ab initio’ 1987 1991 1997 2002

Liczba struktur rozwiązywanych metodami ‘ab initio’ 1987 1991 1997 2002

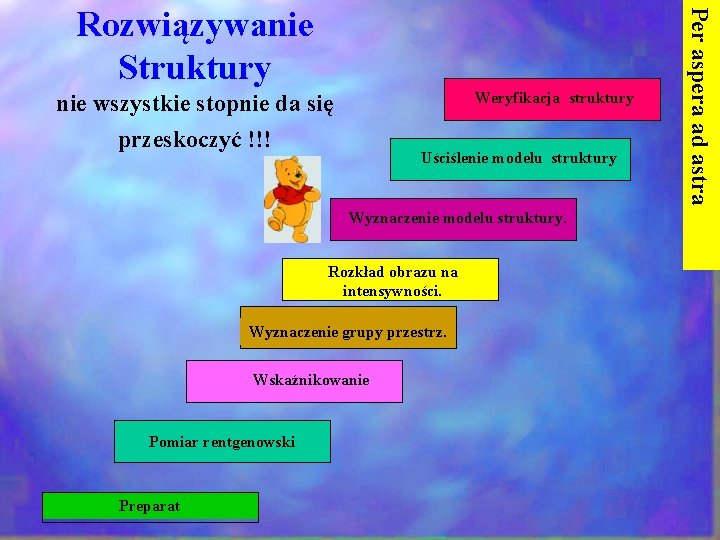

Weryfikacja struktury nie wszystkie stopnie da się przeskoczyć !!! Uściślenie modelu struktury Wyznaczenie modelu

Weryfikacja struktury nie wszystkie stopnie da się przeskoczyć !!! Uściślenie modelu struktury Wyznaczenie modelu struktury. Rozkład obrazu na intensywności. Wyznaczenie grupy przestrz. Wskaźnikowanie Pomiar rentgenowski Preparat Per aspera ad astra Rozwiązywanie Struktury

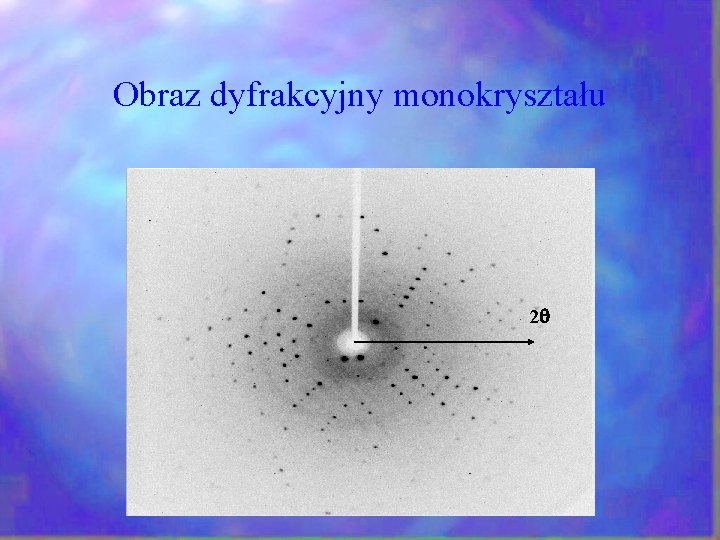

Obraz dyfrakcyjny monokryształu 2 q

Obraz dyfrakcyjny monokryształu 2 q

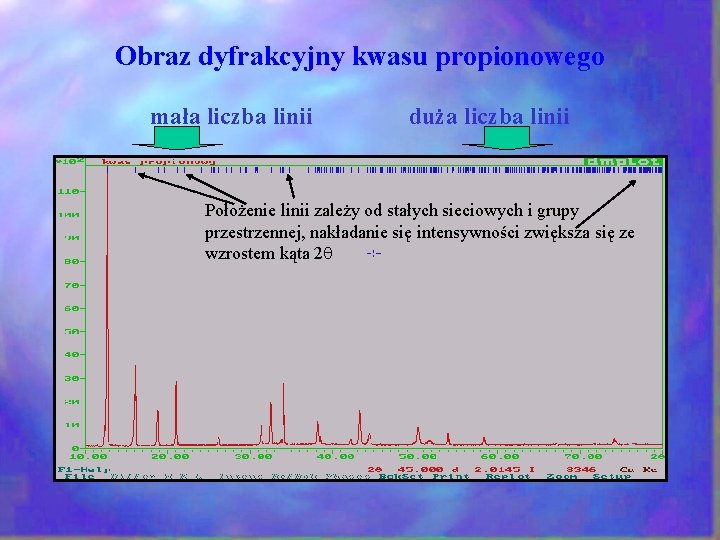

Obraz dyfrakcyjny kwasu propionowego mała liczba linii duża liczba linii Położenie linii zależy od

Obraz dyfrakcyjny kwasu propionowego mała liczba linii duża liczba linii Położenie linii zależy od stałych sieciowych i grupy przestrzennej, nakładanie się intensywności zwiększa się ze wzrostem kąta 2 q

Przyczyny ograniczeń strukturalnej dyfraktometrii proszkowej 1. Nakładanie się refleksów 2. Szybki zanik intensywności 3.

Przyczyny ograniczeń strukturalnej dyfraktometrii proszkowej 1. Nakładanie się refleksów 2. Szybki zanik intensywności 3. Tekstura

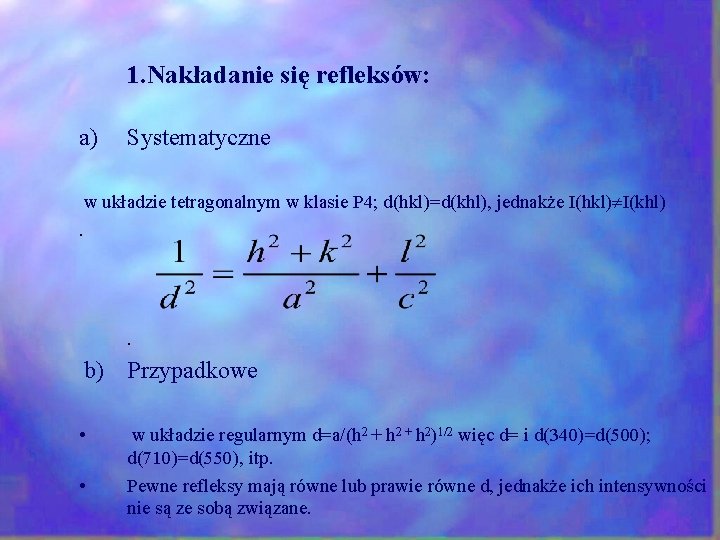

1. Nakładanie się refleksów: a) Systematyczne w układzie tetragonalnym w klasie P 4; d(hkl)=d(khl),

1. Nakładanie się refleksów: a) Systematyczne w układzie tetragonalnym w klasie P 4; d(hkl)=d(khl), jednakże I(hkl) I(khl). . b) Przypadkowe • • w układzie regularnym d=a/(h 2 + h 2)1/2 więc d= i d(340)=d(500); d(710)=d(550), itp. Pewne refleksy mają równe lub prawie równe d, jednakże ich intensywności nie są ze sobą związane.

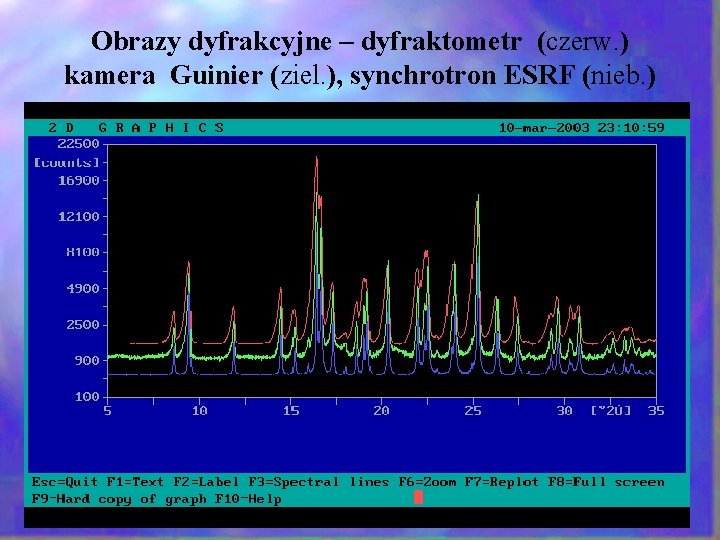

Obrazy dyfrakcyjne – dyfraktometr (czerw. ) kamera Guinier (ziel. ), synchrotron ESRF (nieb. )

Obrazy dyfrakcyjne – dyfraktometr (czerw. ) kamera Guinier (ziel. ), synchrotron ESRF (nieb. )

Kompleks DMAN z p-nitrozofenolem: C 14 H 19 N 2+. C 6 H 4(NO)O-.

Kompleks DMAN z p-nitrozofenolem: C 14 H 19 N 2+. C 6 H 4(NO)O-. C 6 H 4(NO)OH, pomiar - ESRF, l=0. 65296 A, SG: Pnma, a, b, c=12. 2125, 10. 7524, 18. 6199(c/b=1. 73) Lasocha et al, Z. Krist. 216, 117 -121 (2001).

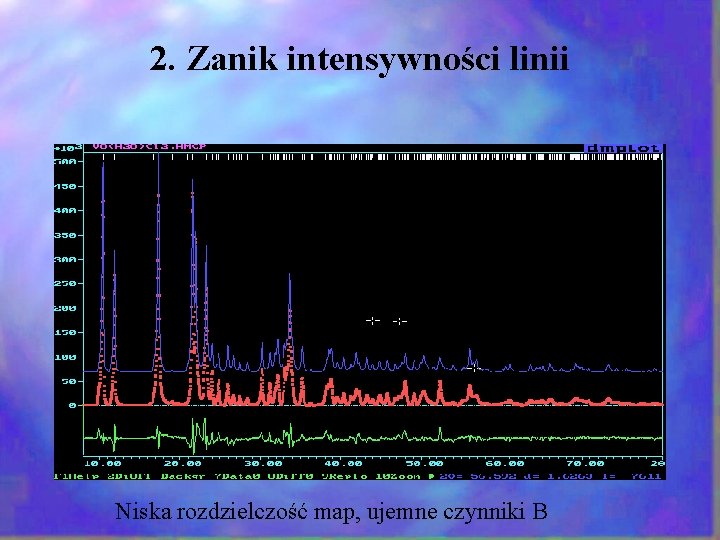

2. Zanik intensywności linii Niska rozdzielczość map, ujemne czynniki B

2. Zanik intensywności linii Niska rozdzielczość map, ujemne czynniki B

3. Tekstura - Powoduje zmianę intensywności linii -Może być przyczyną błędów w analizie fazowej

3. Tekstura - Powoduje zmianę intensywności linii -Może być przyczyną błędów w analizie fazowej -Może być przyczyną dużych błędów w procesie uściślania Rietveldowskiego

Próbki o różnej teksturze geometria Bragg-Brentano (czerwona), próbka w kapilarze (zielona)

Próbki o różnej teksturze geometria Bragg-Brentano (czerwona), próbka w kapilarze (zielona)

Structura nie rozwiązana Single reflections Structura rozwiązana Double reflections Reguła G. Sheldricka ‘if less

Structura nie rozwiązana Single reflections Structura rozwiązana Double reflections Reguła G. Sheldricka ‘if less than 50% of theoretically observable reflections in the resolution range (d~1. 2 – 1. 0Ă) are observed (F>4 s(F)), the structure is difficult to be solved by the conventional direct methods’

Dyfraktometria proszkowa – rozwiązania problemów

Dyfraktometria proszkowa – rozwiązania problemów

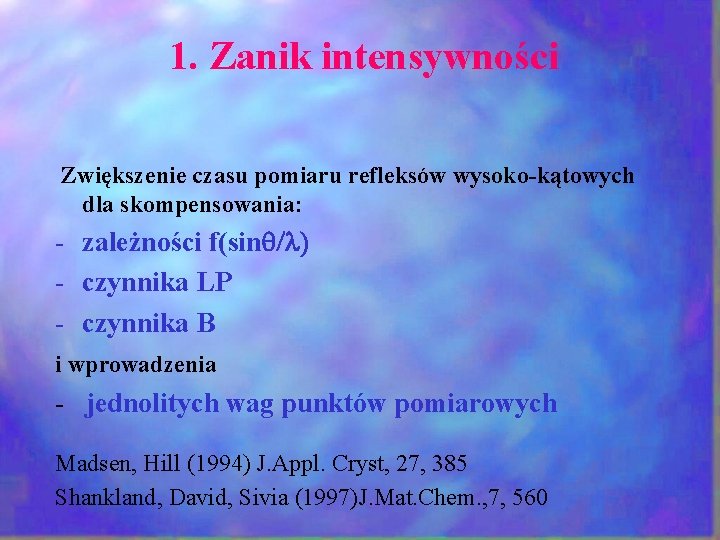

 1. Zanik intensywności Zwiększenie czasu pomiaru refleksów wysoko-kątowych dla skompensowania: - zależności f(sinq/l)

1. Zanik intensywności Zwiększenie czasu pomiaru refleksów wysoko-kątowych dla skompensowania: - zależności f(sinq/l) - czynnika LP - czynnika B i wprowadzenia - jednolitych wag punktów pomiarowych Madsen, Hill (1994) J. Appl. Cryst, 27, 385 Shankland, David, Sivia (1997)J. Mat. Chem. , 7, 560

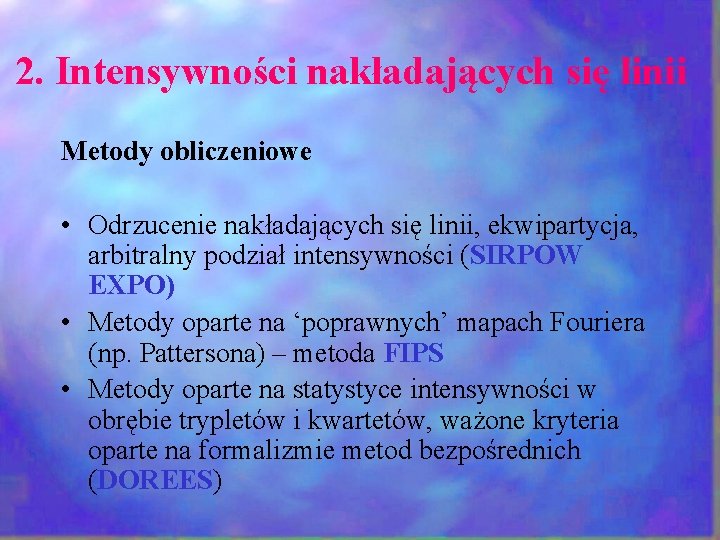

2. Intensywności nakładających się linii Metody obliczeniowe • Odrzucenie nakładających się linii, ekwipartycja, arbitralny

2. Intensywności nakładających się linii Metody obliczeniowe • Odrzucenie nakładających się linii, ekwipartycja, arbitralny podział intensywności (SIRPOW EXPO) • Metody oparte na ‘poprawnych’ mapach Fouriera (np. Pattersona) – metoda FIPS • Metody oparte na statystyce intensywności w obrębie trypletów i kwartetów, ważone kryteria oparte na formalizmie metod bezpośrednich (DOREES)

 • Wykorzystanie niepełnych zbiorów E(hkl) (program PATTSEE ) • Budowa modeli struktur w

• Wykorzystanie niepełnych zbiorów E(hkl) (program PATTSEE ) • Budowa modeli struktur w oparciu o grupy nakładających się maksimów • Optymalizacja modeli struktur w oparciu o obraz dyfrakcyjny - bez rozkładu obrazu dyfrakcyjnego na intensywności (niektóre programy realizujące metodę ‘grid search’, algorytm genetyczny, algorytmy globalnej optymalizacji)

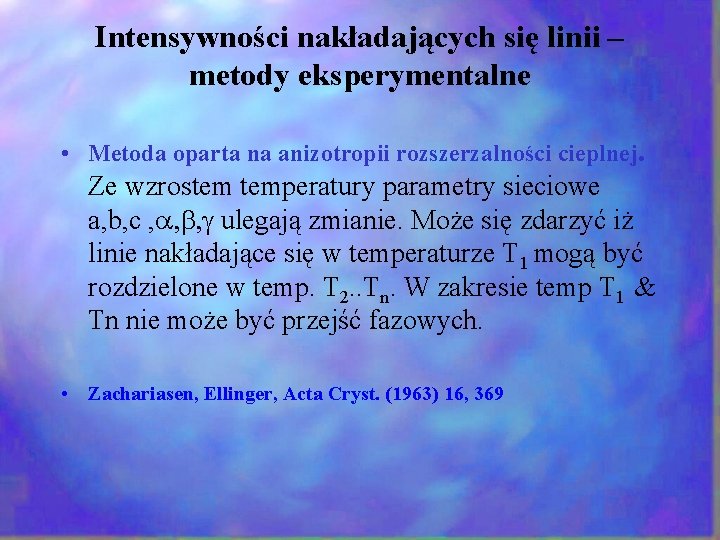

Intensywności nakładających się linii – metody eksperymentalne • Metoda oparta na anizotropii rozszerzalności cieplnej.

Intensywności nakładających się linii – metody eksperymentalne • Metoda oparta na anizotropii rozszerzalności cieplnej. Ze wzrostem temperatury parametry sieciowe a, b, c , a, b, g ulegają zmianie. Może się zdarzyć iż linie nakładające się w temperaturze T 1 mogą być rozdzielone w temp. T 2. . Tn. W zakresie temp T 1 & Tn nie może być przejść fazowych. • Zachariasen, Ellinger, Acta Cryst. (1963) 16, 369

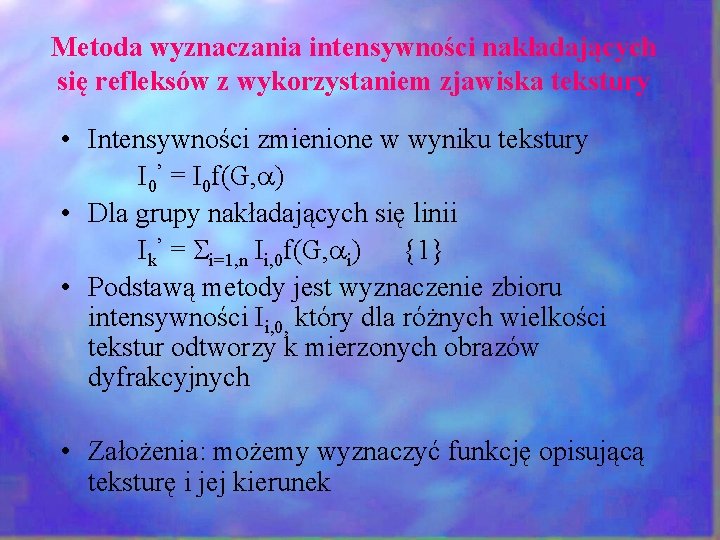

Metoda wyznaczania intensywności nakładających się refleksów z wykorzystaniem zjawiska tekstury • Intensywności zmienione w

Metoda wyznaczania intensywności nakładających się refleksów z wykorzystaniem zjawiska tekstury • Intensywności zmienione w wyniku tekstury I 0’ = I 0 f(G, a) • Dla grupy nakładających się linii Ik’ = Si=1, n Ii, 0 f(G, ai) {1} • Podstawą metody jest wyznaczenie zbioru intensywności Ii, 0, który dla różnych wielkości tekstur odtworzy k mierzonych obrazów dyfrakcyjnych • Założenia: możemy wyznaczyć funkcję opisującą teksturę i jej kierunek

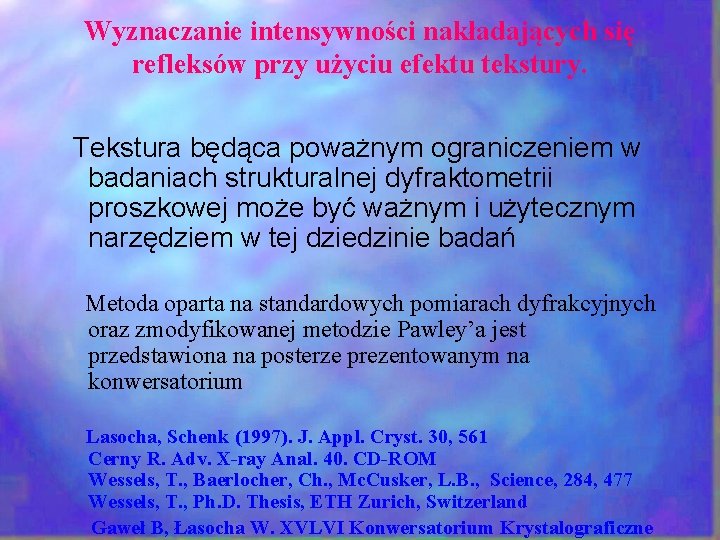

Wyznaczanie intensywności nakładających się refleksów przy użyciu efektu tekstury. Tekstura będąca poważnym ograniczeniem w

Wyznaczanie intensywności nakładających się refleksów przy użyciu efektu tekstury. Tekstura będąca poważnym ograniczeniem w badaniach strukturalnej dyfraktometrii proszkowej może być ważnym i użytecznym narzędziem w tej dziedzinie badań Metoda oparta na standardowych pomiarach dyfrakcyjnych oraz zmodyfikowanej metodzie Pawley’a jest przedstawiona na posterze prezentowanym na konwersatorium Lasocha, Schenk (1997). J. Appl. Cryst. 30, 561 Cerny R. Adv. X-ray Anal. 40. CD-ROM Wessels, T. , Baerlocher, Ch. , Mc. Cusker, L. B. , Science, 284, 477 Wessels, T. , Ph. D. Thesis, ETH Zurich, Switzerland Gaweł B, Łasocha W. XVLVI Konwersatorium Krystalograficzne

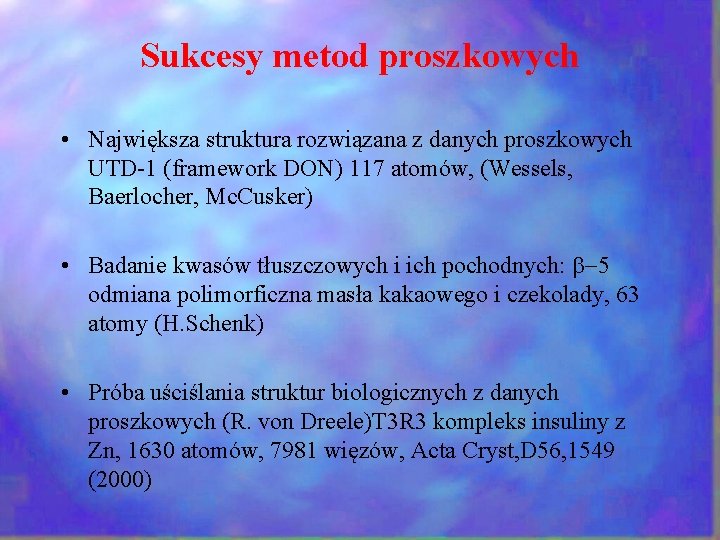

Sukcesy metod proszkowych • Największa struktura rozwiązana z danych proszkowych UTD-1 (framework DON) 117

Sukcesy metod proszkowych • Największa struktura rozwiązana z danych proszkowych UTD-1 (framework DON) 117 atomów, (Wessels, Baerlocher, Mc. Cusker) • Badanie kwasów tłuszczowych i ich pochodnych: b-5 odmiana polimorficzna masła kakaowego i czekolady, 63 atomy (H. Schenk) • Próba uściślania struktur biologicznych z danych proszkowych (R. von Dreele)T 3 R 3 kompleks insuliny z Zn, 1630 atomów, 7981 więzów, Acta Cryst, D 56, 1549 (2000)

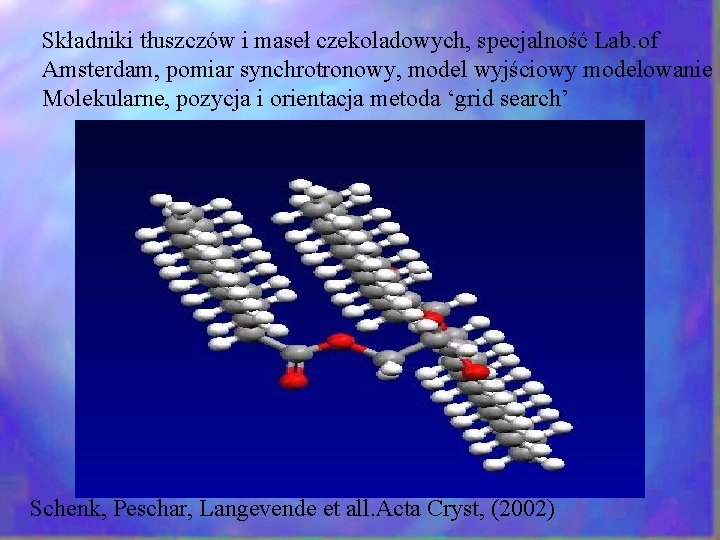

Składniki tłuszczów i maseł czekoladowych, specjalność Lab. of Amsterdam, pomiar synchrotronowy, model wyjściowy modelowanie

Składniki tłuszczów i maseł czekoladowych, specjalność Lab. of Amsterdam, pomiar synchrotronowy, model wyjściowy modelowanie Molekularne, pozycja i orientacja metoda ‘grid search’ Schenk, Peschar, Langevende et all. Acta Cryst, (2002)

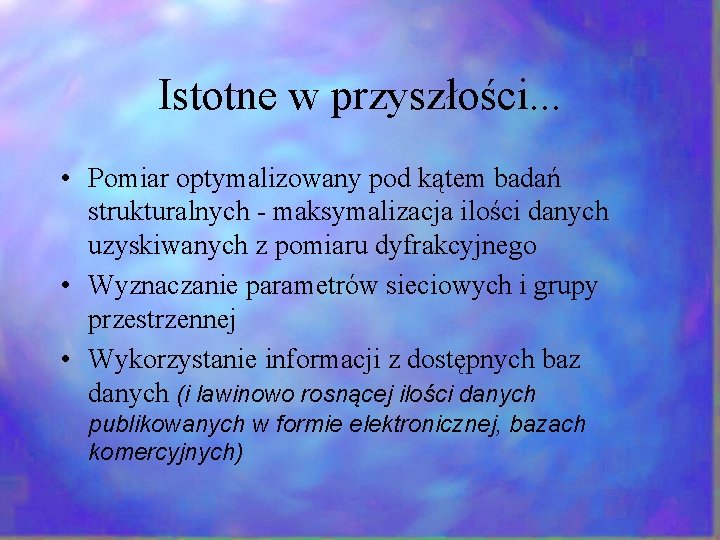

Istotne w przyszłości. . . • Pomiar optymalizowany pod kątem badań strukturalnych - maksymalizacja

Istotne w przyszłości. . . • Pomiar optymalizowany pod kątem badań strukturalnych - maksymalizacja ilości danych uzyskiwanych z pomiaru dyfrakcyjnego • Wyznaczanie parametrów sieciowych i grupy przestrzennej • Wykorzystanie informacji z dostępnych baz danych (i lawinowo rosnącej ilości danych publikowanych w formie elektronicznej, bazach komercyjnych)

Pomyślne rozwiązanie struktury Pojedyncze linie + Nakładające się linie znany fragment, ‘prior knowledge’, nowe

Pomyślne rozwiązanie struktury Pojedyncze linie + Nakładające się linie znany fragment, ‘prior knowledge’, nowe metody pomiarowe, etc.

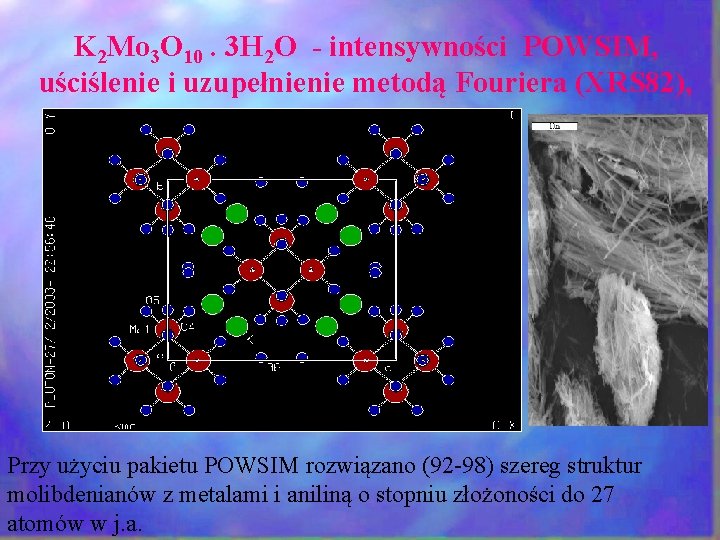

K 2 Mo 3 O 10. 3 H 2 O - intensywności POWSIM, uściślenie

K 2 Mo 3 O 10. 3 H 2 O - intensywności POWSIM, uściślenie i uzupełnienie metodą Fouriera (XRS 82), Przy użyciu pakietu POWSIM rozwiązano (92 -98) szereg struktur molibdenianów z metalami i aniliną o stopniu złożoności do 27 atomów w j. a.

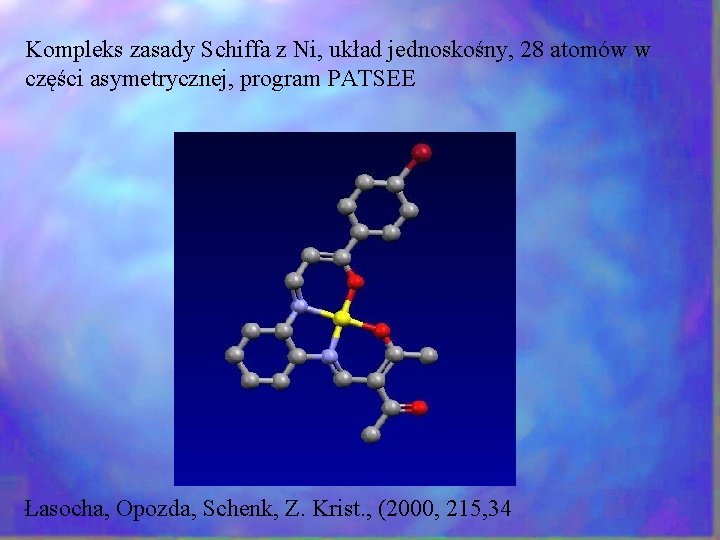

Kompleks zasady Schiffa z Ni, układ jednoskośny, 28 atomów w części asymetrycznej, program PATSEE

Kompleks zasady Schiffa z Ni, układ jednoskośny, 28 atomów w części asymetrycznej, program PATSEE Łasocha, Opozda, Schenk, Z. Krist. , (2000, 215, 34

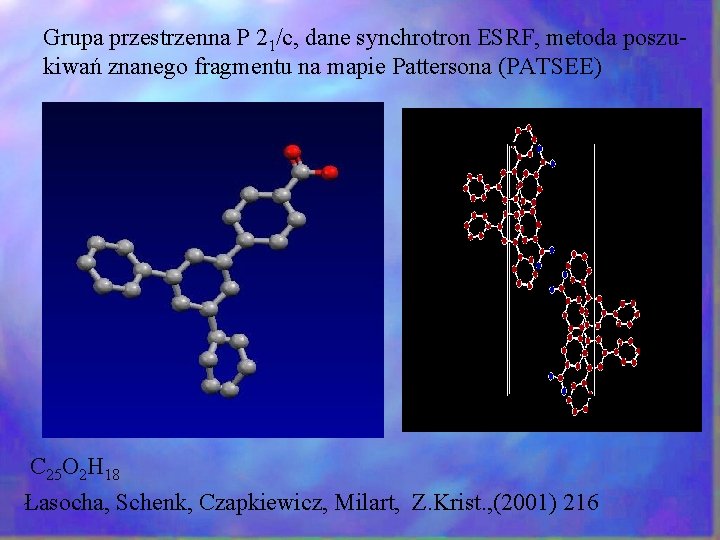

Grupa przestrzenna P 21/c, dane synchrotron ESRF, metoda poszukiwań znanego fragmentu na mapie Pattersona

Grupa przestrzenna P 21/c, dane synchrotron ESRF, metoda poszukiwań znanego fragmentu na mapie Pattersona (PATSEE) C 25 O 2 H 18 Łasocha, Schenk, Czapkiewicz, Milart, Z. Krist. , (2001) 216

Układ jednoskośny, struktura rozwiązana w grupie przestrzennej Cc 21 atomów w j. a. Rozwiązanie

Układ jednoskośny, struktura rozwiązana w grupie przestrzennej Cc 21 atomów w j. a. Rozwiązanie program EXPO plus kilkukrotne obliczanie map Fouriera VOCl 2(H 2 O). [C 6 O 2 H 8]2 Łasocha, Gryboś, J. Mol. Structr (2002) 642, 153

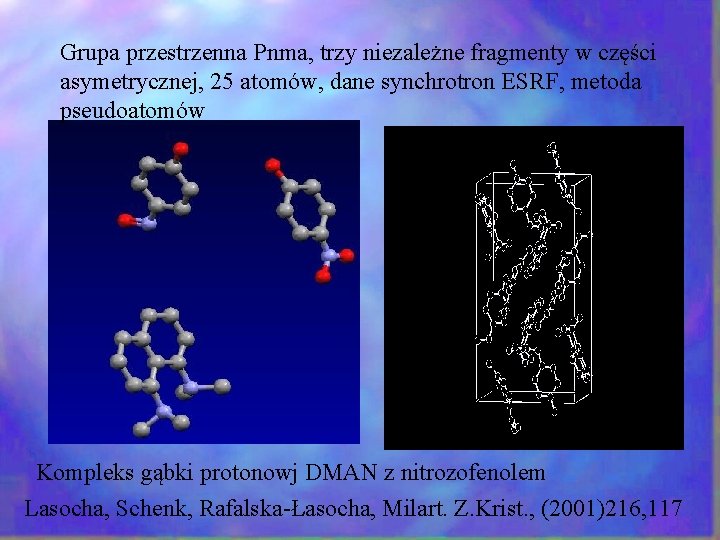

Grupa przestrzenna Pnma, trzy niezależne fragmenty w części asymetrycznej, 25 atomów, dane synchrotron ESRF,

Grupa przestrzenna Pnma, trzy niezależne fragmenty w części asymetrycznej, 25 atomów, dane synchrotron ESRF, metoda pseudoatomów Kompleks gąbki protonowj DMAN z nitrozofenolem Lasocha, Schenk, Rafalska-Łasocha, Milart. Z. Krist. , (2001)216, 117

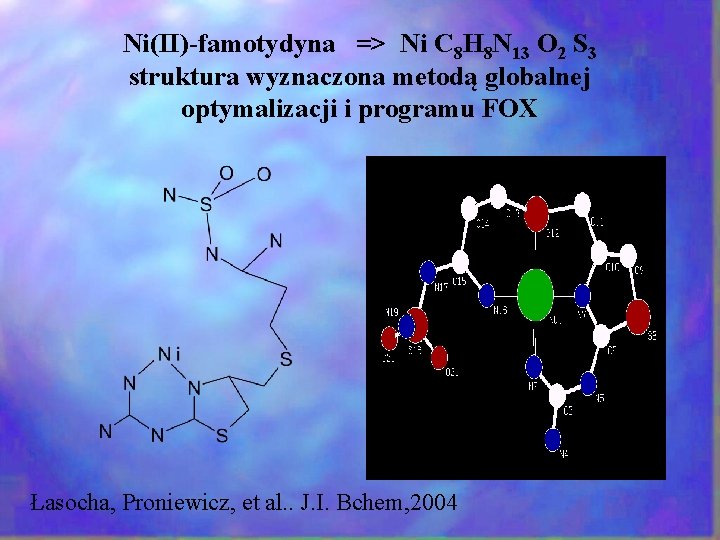

Ni(II)-famotydyna => Ni C 8 H 8 N 13 O 2 S 3 struktura

Ni(II)-famotydyna => Ni C 8 H 8 N 13 O 2 S 3 struktura wyznaczona metodą globalnej optymalizacji i programu FOX Łasocha, Proniewicz, et al. . J. I. Bchem, 2004

Chciałbym podziękować współpracownikom z Zespołu SDP i grup współpracujących • • B. Włodarczyk-Gajda M.

Chciałbym podziękować współpracownikom z Zespołu SDP i grup współpracujących • • B. Włodarczyk-Gajda M. Grzywa M. Guzik B. Gaweł • H. Schenk Laboratory for Crystallograhy, Univ. of Amsterdam • A. Rafalska-Łasocha Zakład Technologii Chemicznej WCh UJ • E. Opozda, W. Surga Świętokrzyska Akademia Pedagogiczna

Literatura • Structure Determination from Powder Diffraction Data, David, Shankland, Mc. Cusker, Baerlocher, Oxford

Literatura • Structure Determination from Powder Diffraction Data, David, Shankland, Mc. Cusker, Baerlocher, Oxford Univ. Press, 2002 • Armel Le Bail – Structure Determination from Powder Diffraction Data Base http: //sdpd. univ-lemans. fr/ • Henk Schenk – Lab. of Crystallography, University of Amsterdam http: //www. science. uva. nl/research/crystallography/xray • Strona Zespołu Strukturalnej Dyfraktometrii Proszkowej ( niestety w trakcie tworzenia)

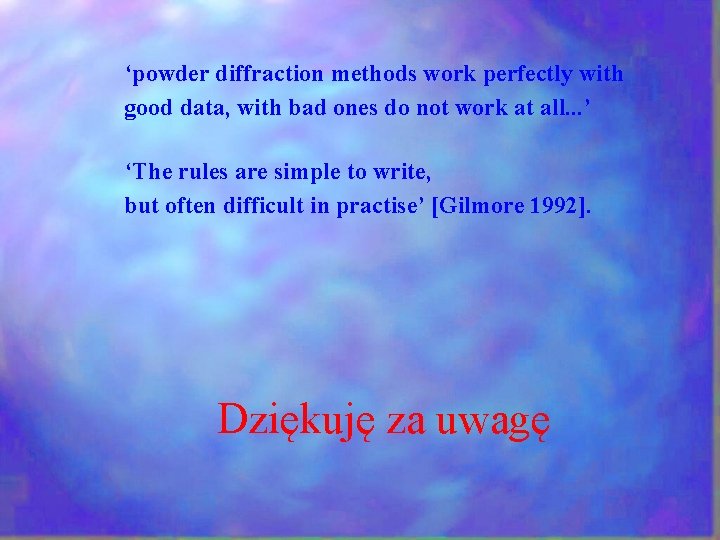

‘powder diffraction methods work perfectly with good data, with bad ones do not work

‘powder diffraction methods work perfectly with good data, with bad ones do not work at all. . . ’ ‘The rules are simple to write, but often difficult in practise’ [Gilmore 1992]. Dziękuję za uwagę
