DUCT 1part No 1 102 30 35 30

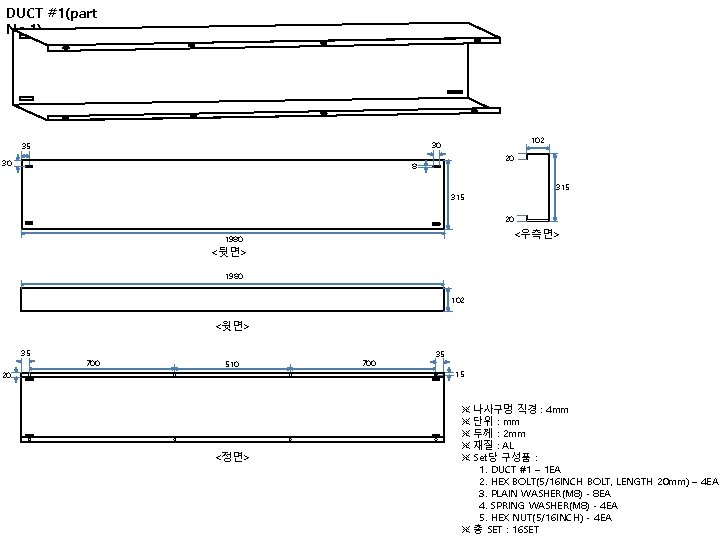

DUCT #1(part No. 1) 102 30 35 30 20 8 315 20 <우측면> 1980 <뒷면> 1980 102 <윗면> 35 700 510 20 <정면> 700 35 15 ※ ※ ※ 나사구멍 직경 : 4 mm 단위 : mm 두께 : 2 mm 재질 : AL Set당 구성품 : 1. DUCT #1 – 1 EA 2. HEX BOLT(5/16 INCH BOLT, LENGTH 20 mm) – 4 EA 3. PLAIN WASHER(M 8) - 8 EA 4. SPRING WASHER(M 8) - 4 EA 5. HEX NUT(5/16 INCH) - 4 EA ※ 총 SET : 16 SET

DUCT #2(part No. 2) 102 30 35 30 20 8 315 20 <우측면> 1880 <뒷면> 1880 102 <윗면> 35 700 410 20 <정면> 700 35 15 ※ ※ ※ 나사구멍 직경 : 4 mm 단위 : mm 두께 : 2 mm 재질 : AL Set당 구성품 : 1. DUCT #2 – 1 EA 2. HEX BOLT(5/16 INCH BOLT, LENGTH 20 mm) – 4 EA 3. PLAIN WASHER(M 8) - 8 EA 4. SPRING WASHER(M 8) - 4 EA 5. HEX NUT(5/16 INCH) - 4 EA ※ 총 SET : 16 SET

DUCT #3(part No. 3) 102 30 35 30 20 8 315 20 <우측면> 1960 <뒷면> 1960 102 <윗면> 35 700 490 20 <정면> 700 35 15 ※ ※ ※ 나사구멍 직경 : 4 mm 단위 : mm 두께 : 2 mm 재질 : AL Set당 구성품 : 1. DUCT #3 – 1 EA 2. HEX BOLT(5/16 INCH BOLT, LENGTH 20 mm) – 4 EA 3. PLAIN WASHER(M 8) - 8 EA 4. SPRING WASHER(M 8) - 4 EA 5. HEX NUT(5/16 INCH) - 4 EA ※ 총 SET : 16 SET

DUCT-COVER #1(part No. 4) 35 700 510 35 700 15 5 15 <정면> 1980 15 <윗면> 15 320 ※ ※ <우측면> 단위 : mm 두께 : 2 mm 재질 : AL Set당 구성품 : 1. DUCT-COVER #1 – 1 EA 2. SEMS SCREW(M 4 XL 8) – 4 EA ※ 총 SET : 2 SET

DUCT-COVER #2(part No. 5) 35 700 410 35 700 15 5 15 <정면> 1880 15 <윗면> 15 320 <우측면> ※ ※ 단위 : mm 두께 : 2 mm 재질 : AL Set당 구성품 : 1. DUCT-COVER #2 – 1 EA 2. SEMS SCREW(M 4 XL 8) – 4 EA ※ 총 SET : 2 SET

DUCT-COVER #3(part No. 6) 35 700 245 15 20 20 150 35 700 15 5 150 15 275 25 25 <정면> 15 1960 15 <윗면> 320 <우측면> ※ ※ 단위 : mm 두께 : 2 mm 재질 : AL Set당 구성품 : 1. DUCT-COVER #3 – 1 EA 2. SEMS SCREW(M 4 XL 8) – 8 EA ※ 총 SET : 1 SET

DUCT #4(part No. 7) 220 120 53 120 20. 1 100 220 13 32 100 20. 1 13 100 315 <윗면> <밑면> 220 <우측면> 20 20 30 60 35 315 195 30 60 8 10 10 30 155 <정면> 35 ※ ※ ※ 나사구멍 직경 : 4 mm 단위 : mm 두께 : 2 mm 재질 : AL Set당 구성품 : 1. DUCT #4 – 1 EA 2. HEX BOLT(5/16 INCH BOLT, LENGTH 20 mm) – 2 EA 3. PLAIN WASHER(M 8) - 4 EA 4. SPRING WASHER(M 8) - 2 EA 5. HEX NUT(5/16 INCH) - 2 EA ※ 총 SET : 1 SET

DUCT #5(part No. 8) 220 120 32 13 100 220 100 120 20. 1 13 100 53 315 <밑면> <윗면> <좌측면> 220 20 20 30 60 35 315 195 30 8 60 10 35 155 <정면> 10 30 ※ ※ ※ 나사구멍 직경 : 4 mm 단위 : mm 두께 : 2 mm 재질 : AL Set당 구성품 : 1. DUCT #5 – 1 EA 2. HEX BOLT(5/16 INCH BOLT, LENGTH 20 mm) – 2 EA 3. PLAIN WASHER(M 8) - 4 EA 4. SPRING WASHER(M 8) - 2 EA 5. HEX NUT(5/16 INCH) - 2 EA ※ 총 SET : 1 SET

DUCT-COVER #4(part No. 9) 220 15 <윗면> 30 15 35 15 15 45 10 320 220 <우측면> <정면> ※ ※ ※ 나사구멍 직경 : 4 mm 단위 : mm 두께 : 2 mm 재질 : AL Set당 구성품 : 1. DUCT-COVER #4 – 1 EA 2. SEMS SCREW(M 4 x. L 8) – 4 EA ※ 총 SET : 2 SET

DUCT BARCET#1(part No. 10) 105 300 105 <윗면> 35 70 90 70 35 9 35 170 105 320 405 35 30 35 90 85 20 45 15 <우측면> 120 <정면> ※ ※ 단위 : mm 두께 : 2 mm 재질 : AL Set당 구성품 : 1. DUCT BARCET #1 – 1 EA 2. HEX BOLT(5/16 INCH BOLT, LENGTH 20 mm) – 4 EA 3. PLAIN WASHER(M 8) - 8 EA 4. SPRING WASHER(M 8) - 4 EA 5. HEX NUT(5/16 INCH) - 4 EA ※ 총 SET : 18 SET

DUCT BARCET#2 part No. 11) 410 35 170 35 80 90 9 105 140 170 325 <윗면> 30 35 35 190 15 15 100 85 20 20 45 120 <우측면> <정면> ※ ※ 단위 : mm 두께 : 2 mm 재질 : AL Set당 구성품 : 1. DUCT BARCET #2 – 1 EA 2. HEX BOLT(5/16 INCH BOLT, LENGTH 20 mm) – 4 EA 3. PLAIN WASHER(M 8) - 8 EA 4. SPRING WASHER(M 8) - 4 EA 5. HEX NUT(5/16 INCH) - 4 EA ※ 총 SET : 1 SET

DUCT BARCET#3(part No. 12) 410 35 410 90 80 35 35 170 9 105 140 170 325 <윗면> 30 35 35 100 190 15 15 85 20 20 45 120 ※ ※ <정면> <우측면> 단위 : mm 두께 : 2 mm 재질 : AL Set당 구성품 : 1. DUCT BARCET #3 – 1 EA 2. HEX BOLT(5/16 INCH BOLT, LENGTH 20 mm) – 4 EA 3. PLAIN WASHER(M 8) - 8 EA 4. SPRING WASHER(M 8) - 4 EA 5. HEX NUT(5/16 INCH) - 4 EA ※ 총 SET : 1 SET

DUCT OUT COVER#1(part No. 13) 106 300 328 106 <평면> 35 <우측면> 15 5 25 328 300 <정면> ※ ※ 단위 : mm 두께 : 2 mm 재질 : AL Set당 구성품 : 1. DUCT OUT COVER #1 – 1 EA 2. SEMS SCREW(M 4 x. L 8) – 4 EA ※ 총 SET : 18 SET

DUCT OUT COVER#2(part No. 14) 315 345 12 210 315 325 <윗면> 230 <평면> <우측면> 10 35 5 15 130 30 <정면> ※ ※ 단위 : mm 두께 : 2 mm 재질 : AL Set당 구성품 : 1. DUCT OUT COVER #2 – 1 EA 2. SEMS SCREW(M 4 x. L 8) – 6 EA ※ 총 SET : 1 SET

DUCT OUT COVER#3(part No. 15) 315 10 15 335 62 35 35 103 130 315 212 325 5 10 130 <윗면> 5 15 30 15 212 <정면> <좌측면> 212 14 325 315 <우측면> ※ ※ 단위 : mm 두께 : 2 mm 재질 : AL Set당 구성품 : 1. DUCT OUT COVER #3 – 1 EA 2. SEMS SCREW(M 4 x. L 8) – 5 EA ※ 총 SET : 1 SET

212 DUCT OUT COVER#4(part No. 16) 212 335 14 62 103 315 325 212 <윗면> 315 <좌측면> <우측면> 335 62 10 15 35 35 130 0 5 10 130 5 30 <정면> 15 ※ ※ 단위 : mm 두께 : 2 mm 재질 : AL Set당 구성품 : 1. DUCT OUT COVER #4 – 1 EA 2. SEMS SCREW(M 4 x. L 8) – 5 EA ※ 총 SET : 1 SET

BRACKET#1(part No. 17) 10 20 <윗면> 10 25 10 30 122 130 310 190 130 25 30 <정면> 20 <우측면> 17 ※ ※ ※ 나사구멍 직경 : 4 mm 단위 : mm 두께 : 2 mm 재질 : AL Set당 구성품 : 1. BRACKET #1 – 1 EA 2. SEMS SCREW(M 4 x. L 8) – 4 EA ※ 총 SET : 2 SET

BRACKET#2(part No. 18) 210 10 20 122 <윗면> 25 30 130 310 190 130 25 30 20 17 <좌측면> <정면> ※ ※ ※ 나사구멍 직경 : 4 mm 단위 : mm 두께 : 2 mm 재질 : AL Set당 구성품 : 1. BRACKET #2 – 1 EA 2. SEMS SCREW(M 4 x. L 8) – 4 EA ※ 총 SET : 2 SET
