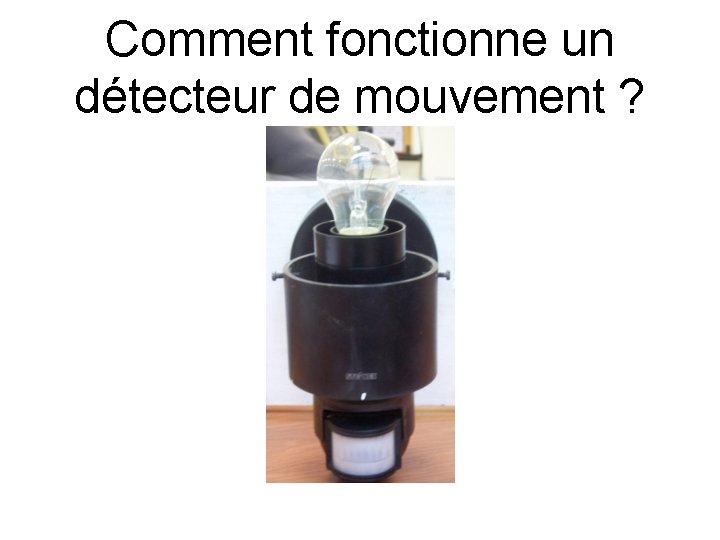

Comment fonctionne un détecteur de mouvement ?

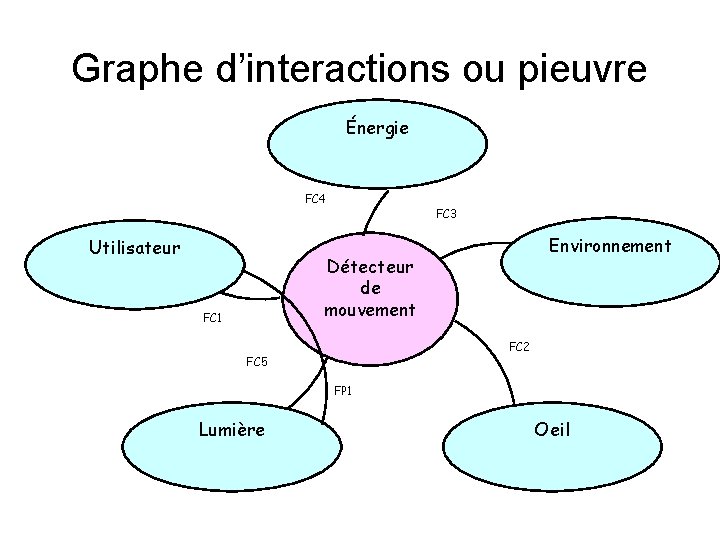

Graphe d’interactions ou pieuvre Énergie FC 4 Utilisateur FC 3 Environnement Détecteur de mouvement FC 1 FC 2 FC 5 FP 1 Lumière Oeil

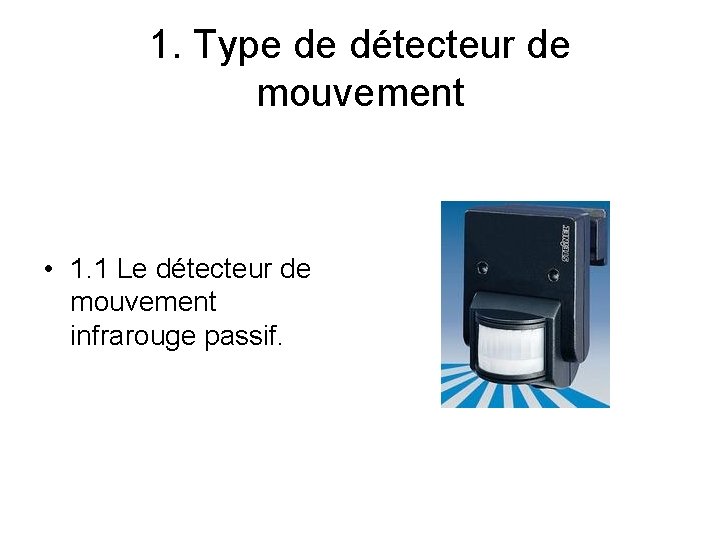

1. Type de détecteur de mouvement • 1. 1 Le détecteur de mouvement infrarouge passif.

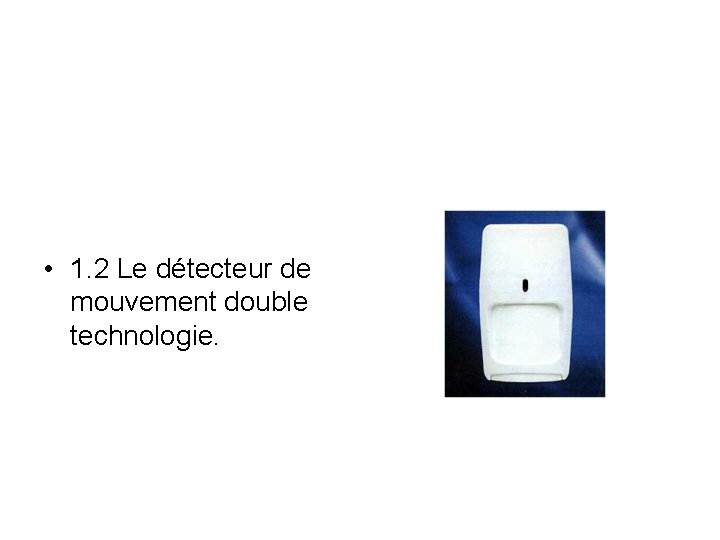

• 1. 2 Le détecteur de mouvement double technologie.

2. Etude du détecteur infrarouge passif • 2. 1 Comment détecter le mouvement ?

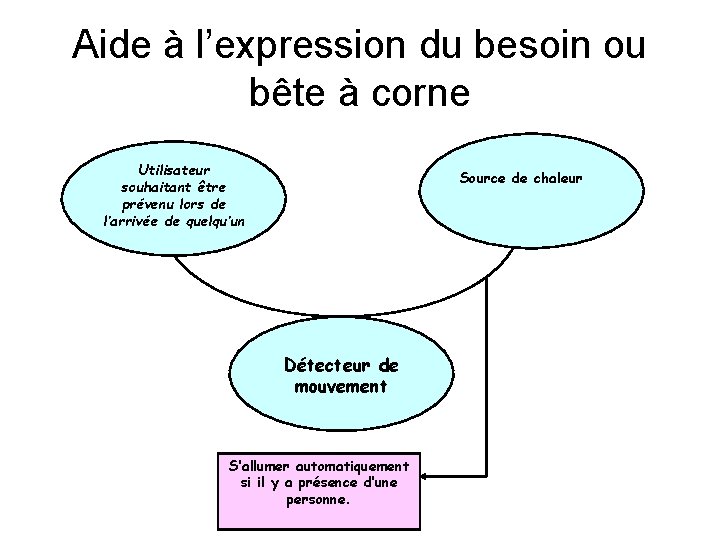

Aide à l’expression du besoin ou bête à corne Utilisateur souhaitant être prévenu lors de l’arrivée de quelqu’un Source de chaleur Détecteur de mouvement S’allumer automatiquement si il y a présence d’une personne.

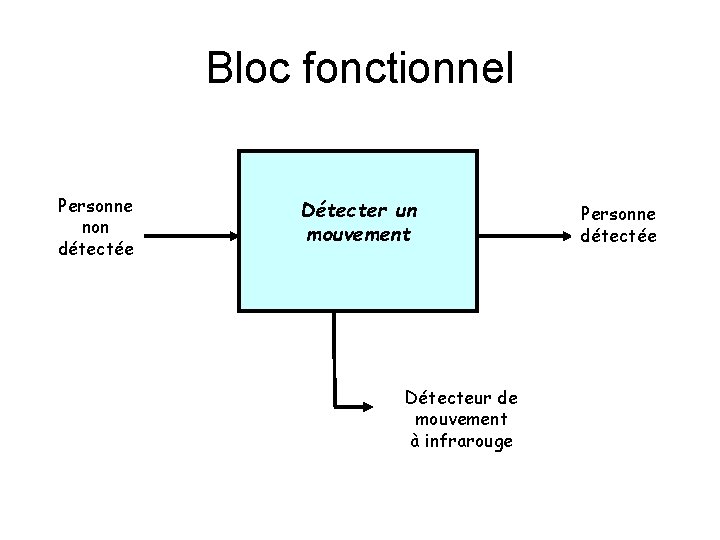

Bloc fonctionnel Personne non détectée Détecter un mouvement Détecteur de mouvement à infrarouge Personne détectée

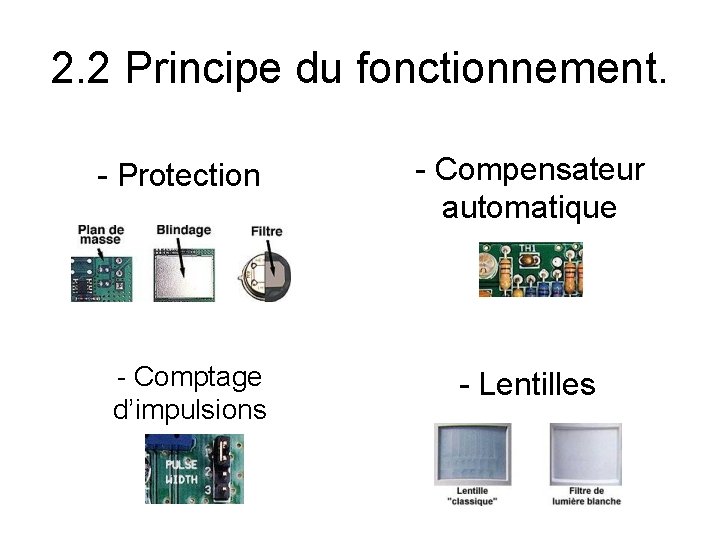

2. 2 Principe du fonctionnement. - Protection - Comptage d’impulsions - Compensateur automatique - Lentilles

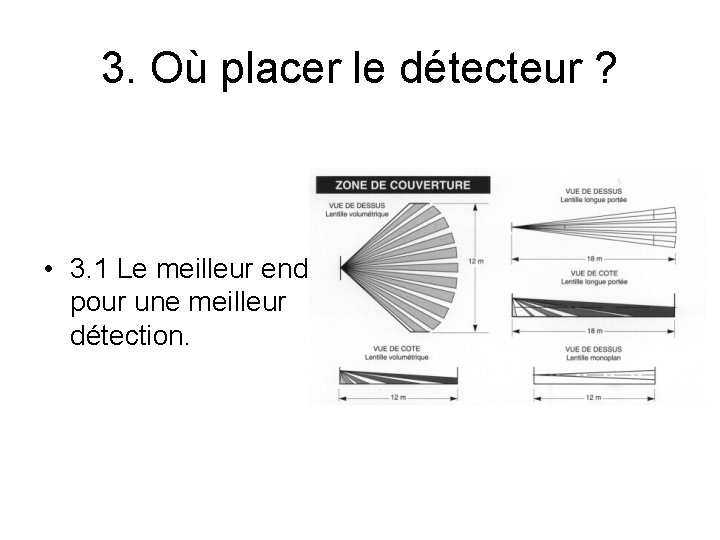

3. Où placer le détecteur ? • 3. 1 Le meilleur endroit pour une meilleur détection.

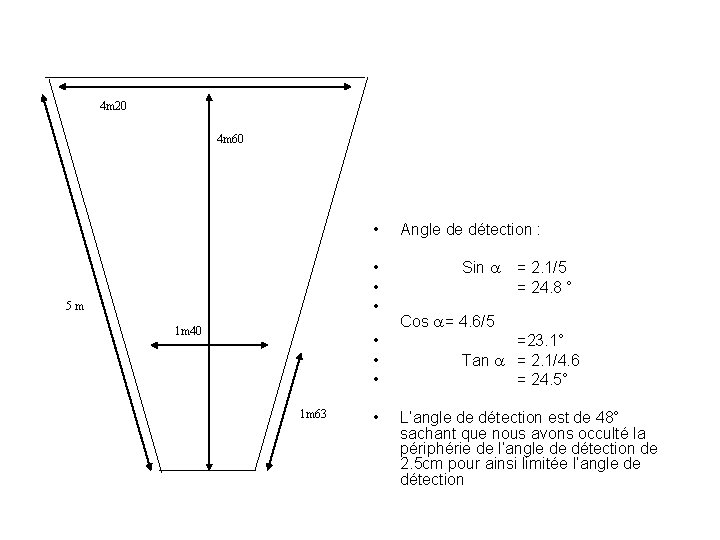

4 m 20 4 m 60 • • 5 m 1 m 40 • • • 1 m 63 • Angle de détection : Sin = 2. 1/5 = 24. 8 ° Cos = 4. 6/5 =23. 1° Tan = 2. 1/4. 6 = 24. 5° L’angle de détection est de 48° sachant que nous avons occulté la périphérie de l’angle de détection de 2. 5 cm pour ainsi limitée l’angle de détection

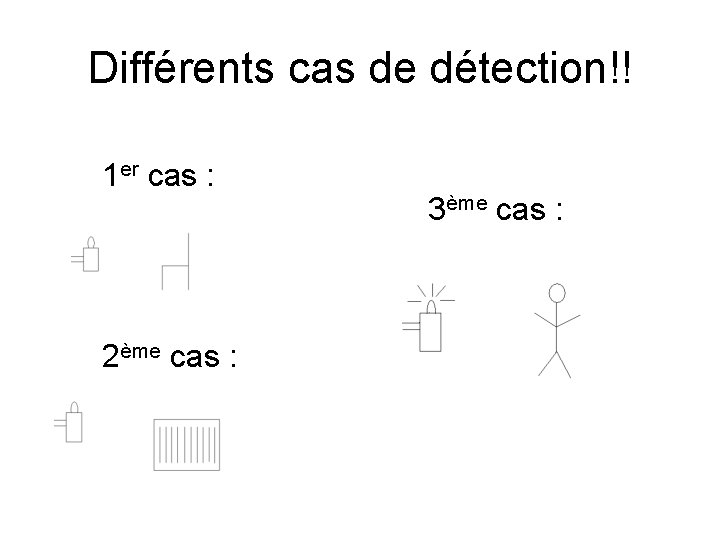

Différents cas de détection!! 1 er cas : 2ème cas : 3ème cas :
