DTB Technologie obrábění Téma 7 VRTÁNÍ, VYVRTÁVÁNÍ, VYHRUBOVÁNÍ, VYSTRUŽOVÁNÍ A ZAHLUBOVÁNÍ
Úvod • Obrábění válcových děr - rozměrový nástroj – zpravidla vícebřité nástroje • Vrtání zhotovení nebo zvětšení již předvrtané díry • Hlavní pohyb je rotační a vykonává ho obvykle nástroj, méně často obrobek
1 Vrtání 1. 1 Technologická charakteristika Kinematika vrtacího procesu • Šířka záběru ostří šroubovitého vrtáku při vrtání díry je ap = D/2 • Šířka záběru ostří ve směru posuvu af = f/z Jmenovité rozměry třísky při vrtání šroubovitým vrtákem Průřez třísky při vrtání dvoubřitým šroubovitým vrtákem [H-I 2/6, KP/143 ]
Jmenovitá tloušťka třísky Jmenovitá šířka třísky při vrtání do plného materiálu Jmenovitá šířka třísky při rozšiřování díry z d na D Jmenovitý průřez třísky při vrtání do plného materiálu Jmenovitý průřez třísky při rozšiřování díry z d na D
1. 2 Řezné síly při vrtání šroubovitým vrtákem [H-I 2/7, KP/143]
Empirické závislosti
1. 3 Krouticí moment a řezný výkon
1. 4 Jednotkový strojní čas při vrtání šroubovitým vrtákem Dráha nástroje ve směru posuvu při vrtání šroubovitým vrtákem [H-I 2/8, KP/144]
Pro vrtáky s úhlem 2 r = 118° bude lp = 0, 5 D. tg 31°+ (0, 5 až 1) 0, 3 D + (0, 5 až 1) [mm ] ln = (0, 5 až 1) [ mm ]
1. 5 Vrtací nástroje 1. 5. 1 Vrtací nástroje pro vrtání krátkých děr Středicí vrtáky Středící vrtáky [H-I 2/4]
Šroubovité vrtáky Základní parametry šroubovitého vrtáku [H-I 2/9]
Ostření šroubovitých vrtáků Způsoby ostření šroubovitých vrtáků – na hřbetních plochách [H-I 2/10]
Kopinaté vrtáky SHARK- Drill německé firmy Arno [H-I 2/11]
Vrtáky s vyměnitelnými destičkami Vrtáky firmy Sandvik-Coromant [H-I 2/13]
Pracovní možnosti vrtáků s vyměnitelnými destičkami [H-I 2/14]
1. 5. 2 Vrtací nástroje pro vrtání hlubokých děr Hlavňové vrtáky Geometrie hlavňových vrtáků d = r až 32 ISCAR [H-I 2/14]
Odvod třísek při vrtání hlavňovým vrtákem [H-I 2/15]
Ejektorový vrták Princip ejektorového vrtání [H-I 2/15]
Hlavice ejektorových vrtáků firmy Bosch [H-I 2/15]
Zařízení pro ejektorové vrtání [H-I 2/15]
Nástroje BTA (Bohring and Trepaning Assoiation) A STS (Sigle Tube System) Princip funkce BTA a STS nástrojů [H-I 2/16]
BTA vrták [H-I 2/17]
STS vrtací hlavice Corodrill 800 [H-I 2/17]
Zařízení pro STS vrtání [H-I 12/18]
1. 6 Vrtací stroje • • • Stolní vrtačky Sloupové vrtačky Stojanové vrtačky Otočné vrtačky Speciální vrtačky – na hluboké díry, souřadnicové, vícevřetenové, stavebnicové
Stolní vrtačka [H-I 2/18]
Sloupová vrtačka [H-I 2/18]
Otočná vrtačka [H-I 2/19] 1 – stojan. 2 – vřeteník, 3 – rameno, 4 – vřeteno, 5 – upínací kostka, 6 – základová deska
2 Vyvrtávání 2. 1 Technologická charakteristika • Rozšiřování předlitých, předkovaných, předlisovaných, předvrtaných nebo jinými způsoby předhotovených děr na požadovaný rozměr nebo tvar • Při vyvrtávání se obrábí vyvrtávacími noži upevněnými ve vyvrtávacích tyčích nebo hlavách • Obráběné rotační plochy mají geometrický tvar válce, kužele, čelního mezikruží nebo rotační tvarová plocha
Kinematika vyvrtávání [H-I 2/28, KP/155] a) podélný posuv nástroje b) příčný posuv nástroje c) podélný a příčný posuv nástroje
2. 2 Vyvrtávací nástroje • Vyvrtávací tyče – uložení [H-I 2/29, KP/155]
Vyvrtávací tyč firmy M&V Vsetín [H-I 2/29] a) nože s pájenou destičkou ze SK, b) nože s VBD ze SK
• Vyvrtávací hlavy Vyvrtávací hlava firmy Sandvik- Coromant [H-I 2/30]
Vyvrtávací hlava italské firmy d’Andrea a její pracovní možnosti [H-I 2/30]
2. 3 Vyvrtávací stroje • • Stolové vyvrtávačky Deskové vyvrtávačky Jemné vyvrtávačky Souřadnicové vyvrtávačky
Vodorovná stolová vyvrtávačka [H-I 2/34]
Vodorovná desková vyvrtávačka [H-I 2/34]
2. 4 Charakteristické vyvrtávací technologie Vyvrtávání, vrtání, frézování, řezání závitů apod.
3 Vyhrubování a vystružování 3. 1 Technologická charakteristika • Rozměrové nástroje • Vyšší parametry přesnosti díry – rozměry, tvar, drsnost povrchu
3. 2 Výhrubníky a výstružníky Výhrubníky – a) stopkový, b), c) nástrčný [H-I 2/20] 1 - řezný kužel. 2 - těleso, 3 - upínací stopka, 4 - upínací díra, 5 - pájené břitové destičky ze SK
Tvar a geometrie břitu výhrubníku z HSS [H-I 2/20]

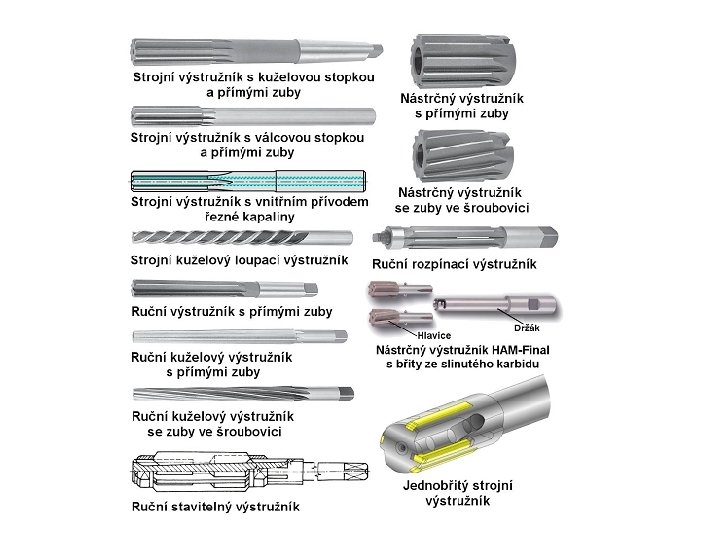

Výstružníky • Ruční výstružníky • Strojní výstružníky • Rozpínací výstružníky • Stavitelné výstružníky • Výstružníky jednobřité • Loupací výstružníky
Tvar a geometrie zubu ručního výstružníku [H-I 2/22]
Tvar a geometrie břitu strojního výstružníku [H-I 2/22]
4 Zahlubování • Obrobení souosého válcového nebo kuželového zahloubení • Zarovnání čelní plochy • Nástroj je zpravidla veden v předvrtané díře vodicím čepem
Zahlubování a záhlubníky [H-I 2/25] a) souose válcové zahlubování, b) souosé kuželové zahlubování, c), d) zarovnávání čelní plochy
Záhlubníky švédské firmy Grandlung [H-I 2/25]
DTB Technologie obrábění Téma 7 VRTÁNÍ, VYVRTÁVÁNÍ, VYHRUBOVÁNÍ, VYSTRUŽOVÁNÍ A ZAHLUBOVÁNÍ Konec přednášky Děkuji za pozornost
