Temario Parte 1 INTRODUCCION CCTV IP 1. - Normativa seguridad ciudadana y regulación CCTV

Temario Parte 1 INTRODUCCION CCTV IP 1. - Normativa seguridad ciudadana y regulación CCTV 2. - Conceptos básicos 3. - Instalación inicial Cámaras IP 4. - Instalación NVR Parte 2 5. - Configuración de PTZ integración a video conferencia 6. - Enlaces inalámbricos 7. - Comunicación por PLC

1. - Normativa seguridad ciudadana y regulación CCTV http: //www. gacetaoficialdebolivia. gob. bo/edicions/view/403 NEC

1. - Normativa seguridad ciudadana y regulación CCTV http: //www. gacetaoficialdebolivia. gob. bo/edicions/view/403 NEC http: //www. gacetaoficialdebolivia. gob. bo/normas/buscarg/SEGURIDA D%20 CIUDADANA 6 Decretos supremos el mas importante es el 1436

1. - Normativa seguridad ciudadana y regulación CCTV Ley 264 LEY DEL SISTEMA NACIONAL

1. - Normativa seguridad ciudadana y regulación CCTV Ley 264 LEY DEL SISTEMA NACIONAL DE SEGURIDAD CIUDADANA Cap 4, inciso 50 49. (TECNOLOGÍA DE AUTOIDENTIFICACIÓN POR RADIOFRECUENCIA). I. La Agencia Nacional de Hidrocarburos implementará un Sistema de Información de Comercialización de Combustibles, a través de la instalación de tecnología de autoidentificación por radiofrecuencia en todas las estaciones de servicio, así como el colocado de etiquetas de autoidentificación en todo vehículo automotor que circule en territorio nacional, las mismas que serán de uso obligatorio y otorgadas de manera gratuita por única vez. 50. (SISTEMAS DE CÁMARAS DE SEGURIDAD Y MONITOREO ELECTRÓNICO). I. Las empresas prestadoras de servicios públicos, las entidades financieras bancarias, las entidades públicas y los centros de esparcimiento público y privado con acceso masivo de personas, deberán instalar en sus dependencias sistemas de cámaras de seguridad y monitoreo electrónico para garantizar la seguridad de las personas. La contravención a esta normativa será sancionada de acuerdo a su

1. - Normativa seguridad ciudadana y regulación CCTV DS 1436 Sistema nacional de registro

1. - Normativa seguridad ciudadana y regulación CCTV DS 1436 Sistema nacional de registro de informacion Cap 6, inciso 22, 24 RESUMEN. Deberán contar con su propio sistema de monitoreo 1. Obligatorio para entidades publicas (Centros educativos, hospitales, espacios y centros de esparcimiento, zonas delictivas) 2. Obligatorio para entidades Privadas (Empresas a prestadoras de servicios, centros educativos, entidades bancarias, centros de esparcimiento masivo) 3. Compete a los propietarios o administradores, verificar que los sistemas de cámaras implementados estén operando en forma permanente y eficiente, debiendo conservar las filmaciones mínimamente por doce (12) meses; la destrucción maliciosa del sistema y de la información involucrará responsabilidad de acuerdo a norma. 4. Sanciones 1. La primera vez con la clausura temporal de dos (2) días calendario; 2. La segunda vez con la clausura temporal de quince (15) días calendario; 3. La tercera vez con clausura definitiva. 5. Para proyectos públicos se dispone de infraestructura de empresas operadoras, ENTEL, COTAS, ETC. 6. Plazo de implementación será de 60 días después que se lance el DS de implementación.

 Respaldo

Respaldo

2. - Conceptos Básicos – Resolución Mega pixel – Angulo de visión – Medio

2. - Conceptos Básicos – Resolución Mega pixel – Angulo de visión – Medio de transmisión (RED) – Almacenaje – WDR – ONVIF – POE – Protección IP 66, IK 10 – Lente varifocál y vision IR

Resolución Mega Pixel VGA 1 MP HD 3 MP FULL HD

Resolución Mega Pixel VGA 1 MP HD 3 MP FULL HD

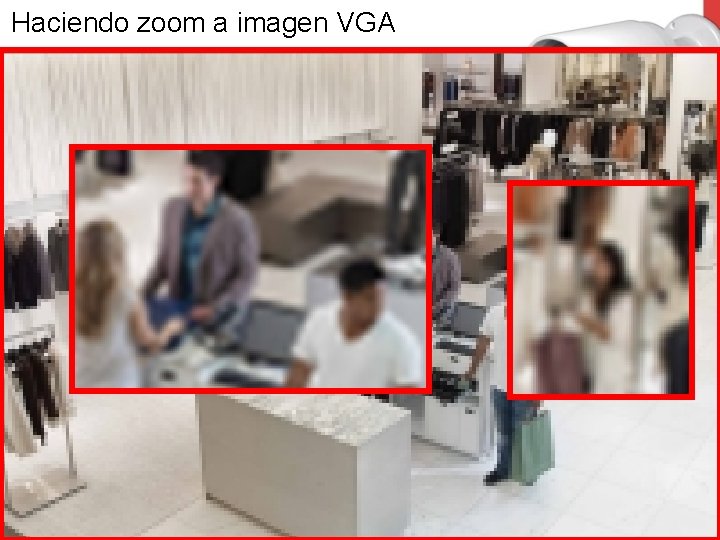

Haciendo zoom a imagen VGA

Haciendo zoom a imagen VGA

Haciendo zoom a una imagen Full HD

Haciendo zoom a una imagen Full HD

Comparación Analógicas Vs IP

Comparación Analógicas Vs IP

Grabación interna Micro SD Almacenaje interno en Micro SD Tarjeta Micro SD Captura y

Grabación interna Micro SD Almacenaje interno en Micro SD Tarjeta Micro SD Captura y almacenaje videos y fotos

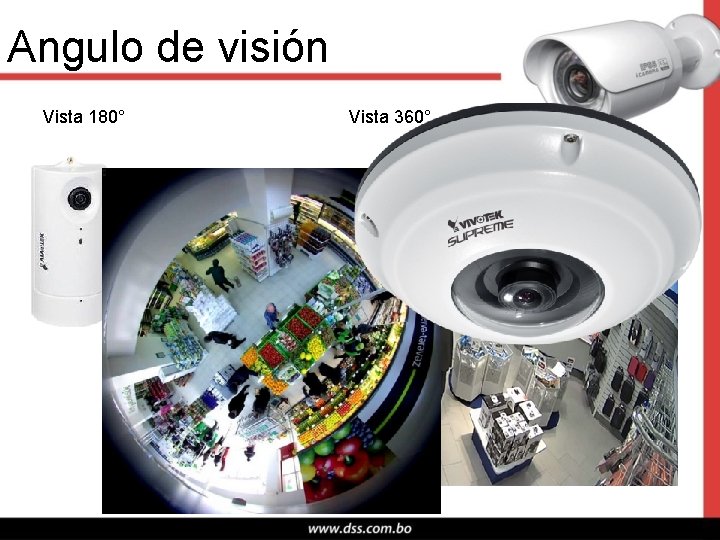

Angulo de visión Vista 180° Vista 360°

Angulo de visión Vista 180° Vista 360°

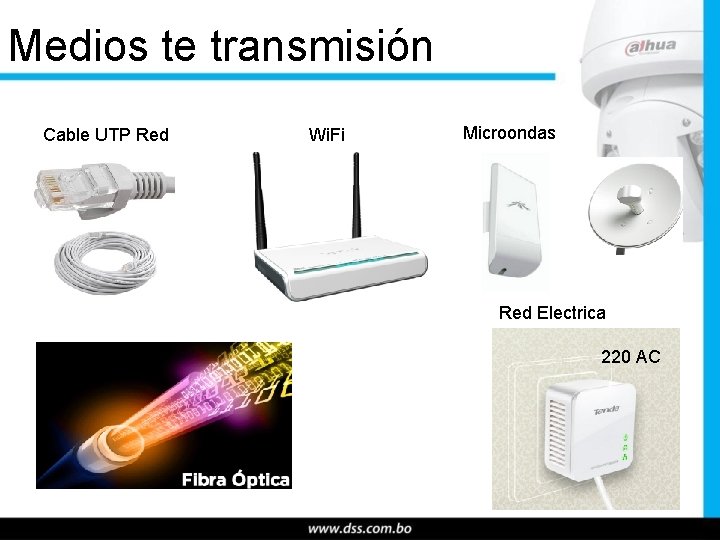

Medios te transmisión Cable UTP Red Wi. Fi Microondas Red Electrica 220 AC

Medios te transmisión Cable UTP Red Wi. Fi Microondas Red Electrica 220 AC

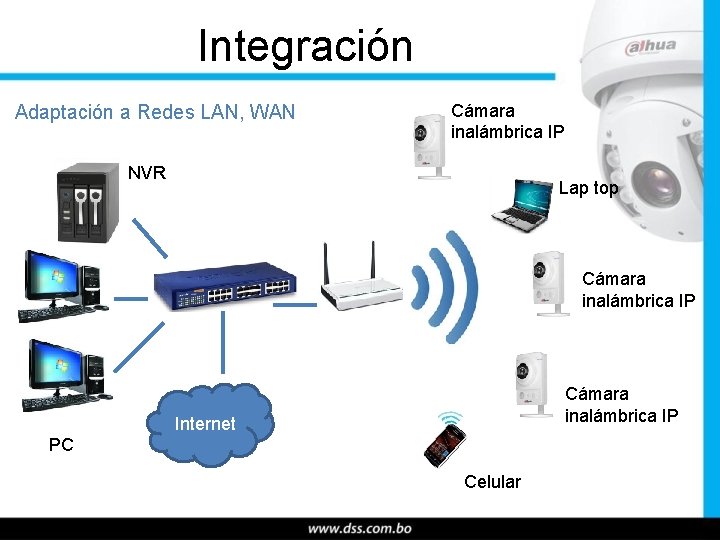

Integración Adaptación a Redes LAN, WAN Cámara inalámbrica IP NVR Lap top Cámara inalámbrica

Integración Adaptación a Redes LAN, WAN Cámara inalámbrica IP NVR Lap top Cámara inalámbrica IP Internet PC Celular

Efecto Wide Dinamic Range WDR , es una función ESPECIAL que tiene las cámaras

Efecto Wide Dinamic Range WDR , es una función ESPECIAL que tiene las cámaras que ayudan a mejorar la imagen con la compensación de luz de fondo en las imágenes (Compensación de gamma)

Repaso 1. Cual de las siguientes cámaras IP tiene mayor resolución? 1. 3 MP

Repaso 1. Cual de las siguientes cámaras IP tiene mayor resolución? 1. 3 MP HDBW 3300 HDW 2100 D 1 FW 645 2. Por que medios de transmisión se conectan las cámaras IP? a) b) c) d) e) Coaxial UTP (Red) WIFI / Microondas (Inalámbrico) Fibra óptica Cable de corriente 3. Pueden las cámaras IP grabar en una memoria Micro SD? Si No 4. Que es el el WDR (Whithe dinamic range) - Compensación de luz de fondo

ONVIF Onvif es un estándar de comunicación entre cámaras y NVRs. Permite que cualquier

ONVIF Onvif es un estándar de comunicación entre cámaras y NVRs. Permite que cualquier modelo de cámara pueda ser grabada en cualquier modelo de VNR

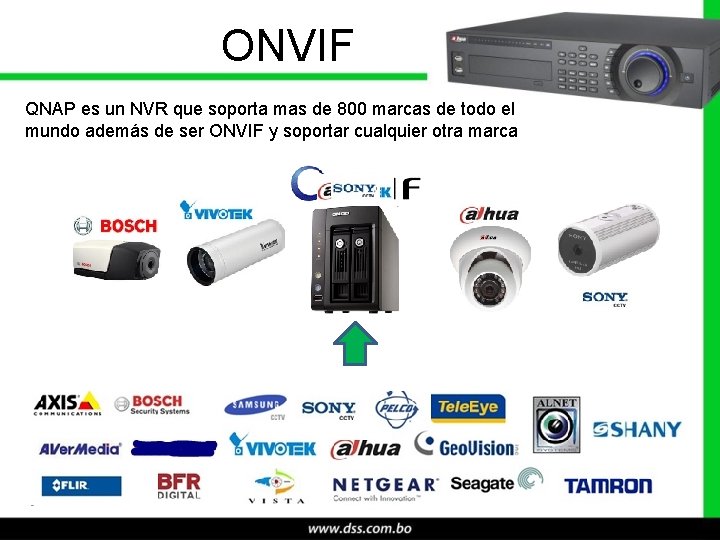

ONVIF QNAP es un NVR que soporta mas de 800 marcas de todo el

ONVIF QNAP es un NVR que soporta mas de 800 marcas de todo el mundo además de ser ONVIF y soportar cualquier otra marca

POE 802 af POE, Energía por la Red, esta opción en las cámaras indica

POE 802 af POE, Energía por la Red, esta opción en las cámaras indica que la cámara se alimenta de energía directamente desde el switch POE, La mayoría de las cámaras incluye esta opción, tambien pueden alimentarse por fuentes de 12 VDC 2 AHm 12 VDC – 220 AC ( + Economico) Swich POE ( +Practico) NVR (Algunos incluyen 4 Puertos POE )

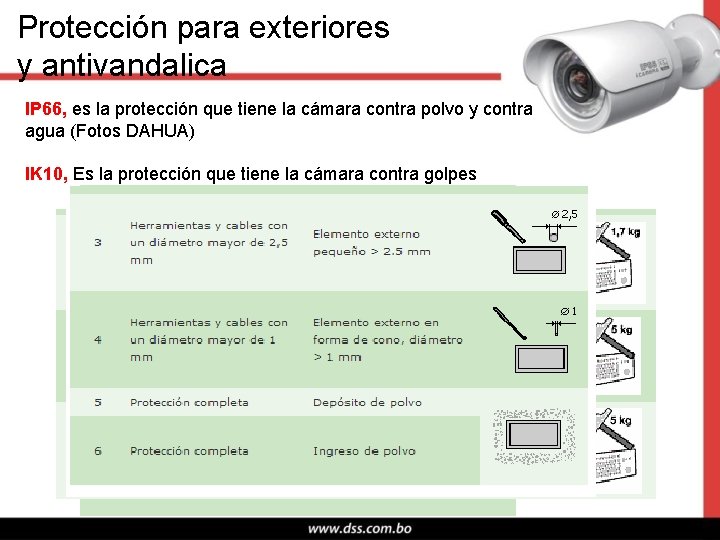

Protección para exteriores y antivandalica IP 66, es la protección que tiene la cámara

Protección para exteriores y antivandalica IP 66, es la protección que tiene la cámara contra polvo y contra agua (Fotos DAHUA) IK 10, Es la protección que tiene la cámara contra golpes

Repaso 2 1. Una cámara que no tiene ONVIF funcionara con cualquier NVR Si

Repaso 2 1. Una cámara que no tiene ONVIF funcionara con cualquier NVR Si No 2. Que significa una cámara IP con POE? a) b) c) d) Que tiene protección contra agua y polvo Que puede conectarse con fuente de 12 VDC Que es resistente a golpes Que se alimenta de energía por el cable de red 3. Una cámara con protección IP 68 puede, a) Que esta diseñada para sumergirse bajo agua b) Que soporta golpes y maltratos

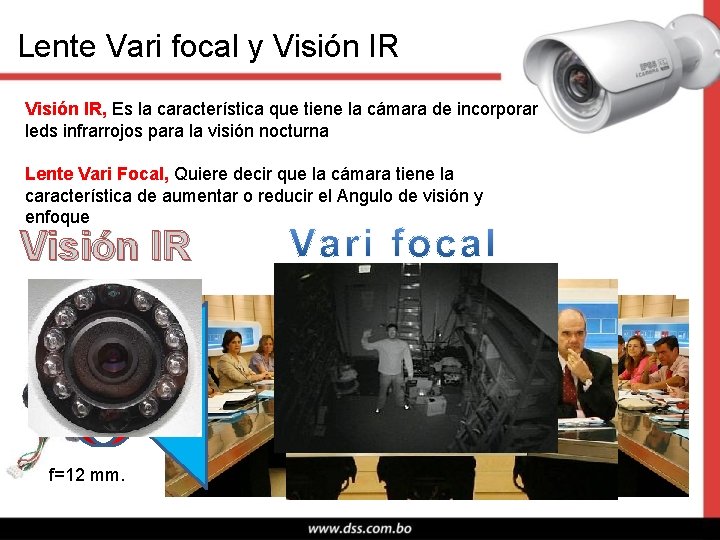

Lente Vari focal y Visión IR, Es la característica que tiene la cámara de

Lente Vari focal y Visión IR, Es la característica que tiene la cámara de incorporar leds infrarrojos para la visión nocturna Lente Vari Focal, Quiere decir que la cámara tiene la característica de aumentar o reducir el Angulo de visión y enfoque Visión IR f=2. 8 mm. f=12 mm.

Temario Parte 1 INTRODUCCION CCTV IP 1. - Normativa seguridad ciudadana y regulación CCTV

Temario Parte 1 INTRODUCCION CCTV IP 1. - Normativa seguridad ciudadana y regulación CCTV 2. - Conceptos básicos 3. - Instalación inicial Cámaras IP 4. - Instalación NVR Parte 2 5. - Configuración de PTZ integración a video conferencia 6. - Enlaces inalámbricos 7. - Comunicación por PLC

Instalación de Cámaras y NVR Red IP LAN 192. 168. 1. 4 192. 162.

Instalación de Cámaras y NVR Red IP LAN 192. 168. 1. 4 192. 162. 1. 3 192. 168. 1. 5 192. 168. 1. 2 IP: 192. 168. 1. X Masc: 255. 0 P Enlace: 192. 168. 1. 1 192. 168. 1. 6

3. Instalación de cámara IP Fisico Alimentación 12 VDC a 220 AC POE 802.

3. Instalación de cámara IP Fisico Alimentación 12 VDC a 220 AC POE 802. af = 48 VDC Software 192. 168. 1. 108

3. Instalación de cámara IP Web Service 1. Cambiar IP de Cámara 2. Modificamos

3. Instalación de cámara IP Web Service 1. Cambiar IP de Cámara 2. Modificamos los streams de la cámara 3. Habilitamos la función Detección de Movimiento

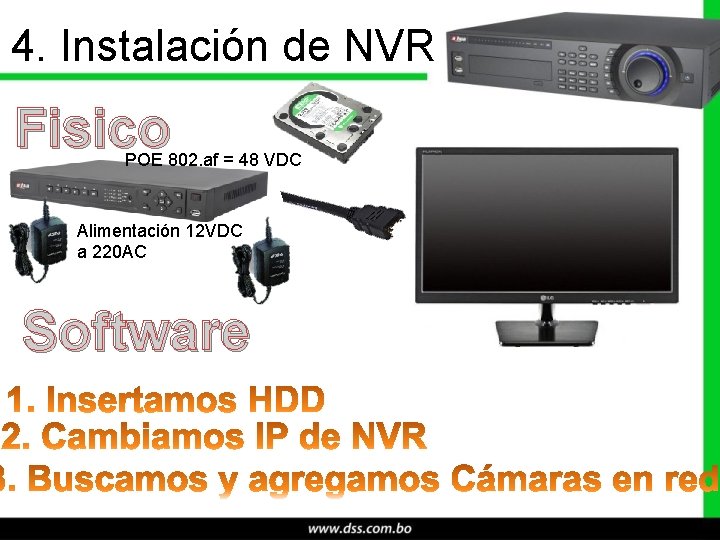

4. Instalación de NVR Fisico POE 802. af = 48 VDC Alimentación 12 VDC

4. Instalación de NVR Fisico POE 802. af = 48 VDC Alimentación 12 VDC a 220 AC Software

4. Instalación de NVR Configuración NVR 1. Configuración general 2. Configuración de horarios de

4. Instalación de NVR Configuración NVR 1. Configuración general 2. Configuración de horarios de grabación 3. Configuración de Streams 4. Configuración de Alarmas 5. Configuración de Monitoreo Detección de movimiento

Red IP LAN Cableada 100 m. 100 m. 300 m. 100 m. 100 m.

Red IP LAN Cableada 100 m. 100 m. 300 m. 100 m. 100 m. POE 100 m. Hasta 3 cascadas

Red IP LAN No Cableada Formas de conexión inalámbrica 1. Adaptando una cámara 2.

Red IP LAN No Cableada Formas de conexión inalámbrica 1. Adaptando una cámara 2. comprando una cámara inalámbrica

Red IP LAN No Cableada Repetido r 2 50 m. 100 m. Repetido r

Red IP LAN No Cableada Repetido r 2 50 m. 100 m. Repetido r 1 50 m. Router 50 m.

Red IP LAN No Cableada 150 m. 2 do. Piso 220 AC. 1 er.

Red IP LAN No Cableada 150 m. 2 do. Piso 220 AC. 1 er. Piso PB Corriente 220 AC

Red IP LAN No Cableada 15 Km.

Red IP LAN No Cableada 15 Km.

Red IP LAN No Cableada

Red IP LAN No Cableada

Vigilancia remota Ind. Petroleo Pozo petrolero SD-6982 A-HN Santa Cruz/ Centro empresarial Equipetrol

Vigilancia remota Ind. Petroleo Pozo petrolero SD-6982 A-HN Santa Cruz/ Centro empresarial Equipetrol

Vigilancia remota Condominios

Vigilancia remota Condominios

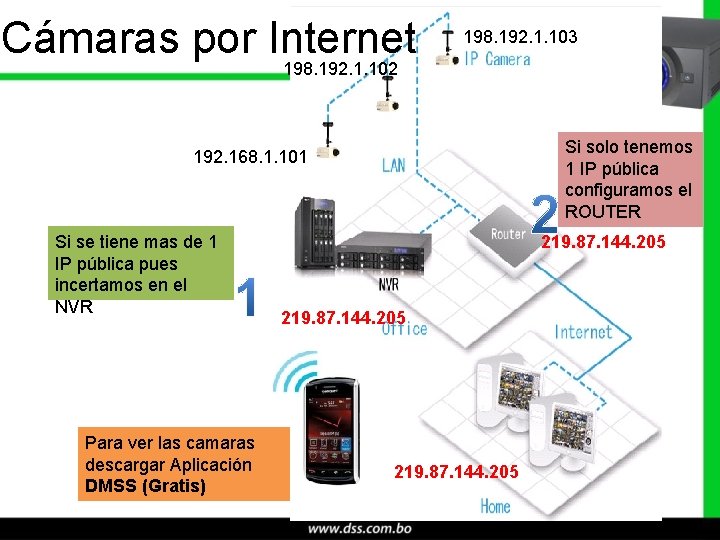

Cámaras por Internet 198. 192. 1. 103 198. 192. 1. 102 Si solo tenemos

Cámaras por Internet 198. 192. 1. 103 198. 192. 1. 102 Si solo tenemos 1 IP pública configuramos el ROUTER 192. 168. 1. 101 Si se tiene mas de 1 IP pública pues incertamos en el NVR Para ver las camaras descargar Aplicación DMSS (Gratis) 219. 87. 144. 205

Instalación y Mantenimiento preventivo Instalación Mantenimiento Confianza del cliente Mas trabajo - Mantenimiento -

Instalación y Mantenimiento preventivo Instalación Mantenimiento Confianza del cliente Mas trabajo - Mantenimiento - Mas cámaras - Mas equipamiento Testear Red Voltaje y tierra

Instalación y Mantenimiento preventivo

Instalación y Mantenimiento preventivo

Temario Parte 1 INTRODUCCION CCTV IP 1. - Normativa seguridad ciudadana y regulación CCTV

Temario Parte 1 INTRODUCCION CCTV IP 1. - Normativa seguridad ciudadana y regulación CCTV 2. - Conceptos básicos 3. - Instalación inicial Cámaras IP 4. - Instalación NVR Parte 2 5. - Configuración de PTZ integración a video conferencia 6. - Enlaces inalámbricos 7. - Comunicación por PLC

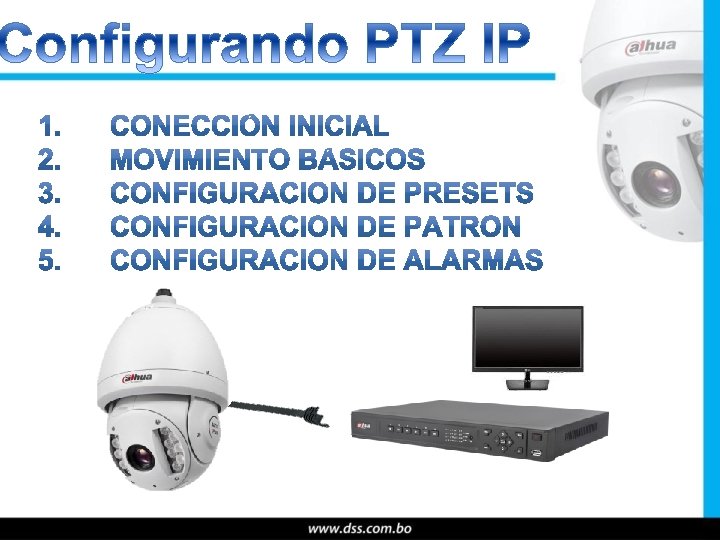

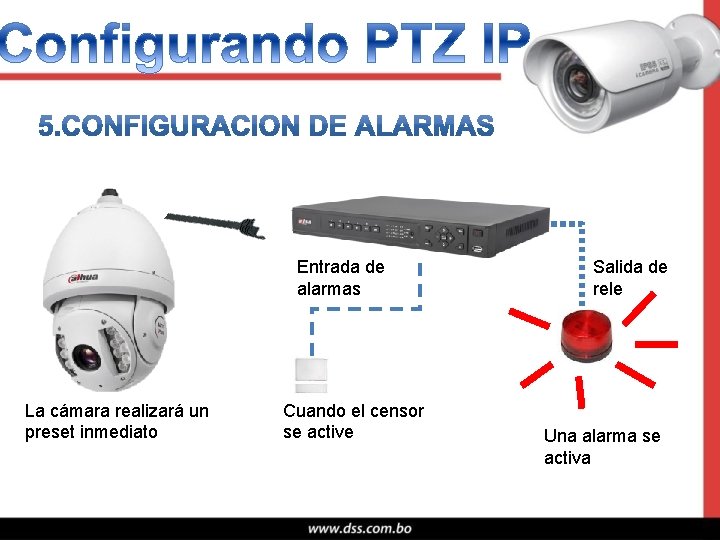

Entrada de alarmas La cámara realizará un preset inmediato Cuando el censor se active

Entrada de alarmas La cámara realizará un preset inmediato Cuando el censor se active Salida de rele Una alarma se activa

Temario Parte 1 INTRODUCCION CCTV IP 1. - Normativa seguridad ciudadana y regulación CCTV

Temario Parte 1 INTRODUCCION CCTV IP 1. - Normativa seguridad ciudadana y regulación CCTV 2. - Conceptos básicos 3. - Instalación inicial Cámaras IP 4. - Instalación NVR Parte 2 5. - Configuración de PTZ integración a video conferencia 6. - Enlaces inalámbricos 7. - Comunicación por PLC

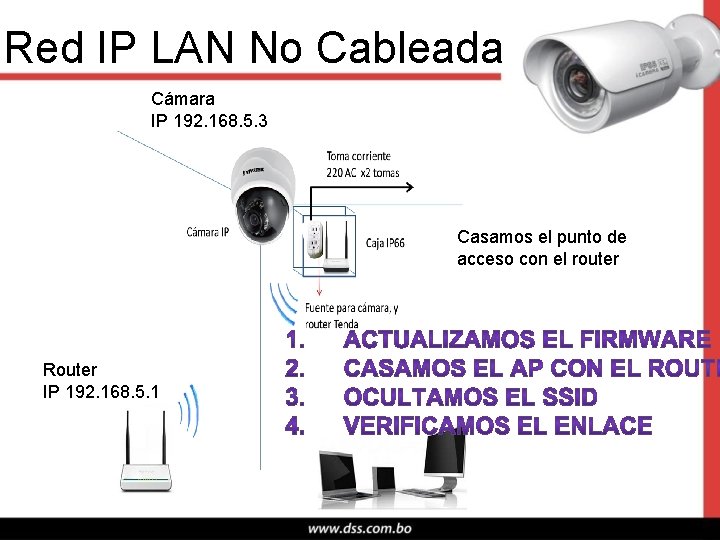

Red IP LAN No Cableada Cámara IP 192. 168. 5. 3 Casamos el punto

Red IP LAN No Cableada Cámara IP 192. 168. 5. 3 Casamos el punto de acceso con el router Router IP 192. 168. 5. 1

Fin !! Gracias por su participación • DSS SRL • www. dss. com. bo

Fin !! Gracias por su participación • DSS SRL • www. dss. com. bo » dss-ipcctv » [email protected] com. bo
