Désignation normalisée des VIS
Désignation normalisée des VIS Corps Fond de filet Limite des filets
Désignation normalisée des VIS Tête de vis Facultatif Corps chanfrein Fond de filet (3/4 de cercle)
Désignation normalisée des VIS
Désignation normalisée des VIS perçage Fond de filet
Désignation normalisée des VIS Fond de filet et Hachures en trait fin Toutes les autres arêtes en trait fort
Désignation normalisée des VIS Le corps de la vis cache le trou taraudé. Taraudage vu
Désignation normalisée des VIS n outillage
Désignation normalisée des VIS Les vis de fixation sont fréquemment utilisées pour réaliser des liaisons complète démontable. 2 LES VIS D’ASSEMBLAGE : Réalisation de la liaison complète par pression de la tête de vis sur la pièce 2. 1 2 LES VIS DE PRESSION : Réalisation de la liaison complète par pression de bout de la vis sur la pièce 1. 1
Désignation normalisée des VIS
Désignation normalisée des VIS Symbole de la forme de la tête Profil du filetage Ø nominal de la vis Longueur sous tête Longueur de filetage Classe de qualité Forme symbole carrée Q hexagonale H Cylindrique à six CHC pans creux fraisée à six FHC pans creux
Désignation normalisée des VIS Symbole de la forme de la tête Profil du filetage Ø nominal de la vis Longueur sous tête Longueur de filetage Classe de qualité Type du profil symbole Métrique M Trapézoïdal Tr Rond Rd

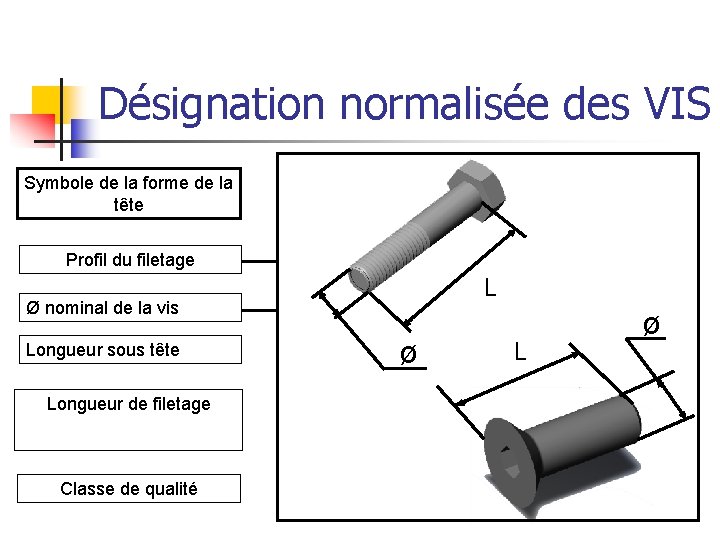

Désignation normalisée des VIS Symbole de la forme de la tête Profil du filetage L Ø nominal de la vis Longueur sous tête Longueur de filetage Classe de qualité ø L ø
Désignation normalisée des VIS Symbole de la forme de la tête Profil du filetage Ø nominal de la vis 30 Longueur sous tête Longueur de filetage Classe de qualité La longueur du filetage dépend de la longueur de la vis et de son diamètre
Désignation normalisée des VIS Symbole de la forme de la tête Profil du filetage Ø nominal de la vis Longueur sous tête Longueur de filetage Classe de qualité Classes les plus usuelles 4. 6 8. 8 10. 9
Désignation normalisée des VIS n exemple Tête carrée Ø nominal d=10 Filetage ISO métrique Longueur sous tête 50 Classe de qualité 4. 6 VIS Q M 10 X 50 4. 6
Désignation normalisée des VIS n exemple Tête fraisée à six pans creux Diamètre d=12 Filetage ISO métrique Longueur sous tête de 55 mm Classe de qualité 8 -8 VIS FHC M 12 X 55 8. 8
Désignation normalisée des VIS n Exercice 1
Désignation normalisée des VIS n VIS Exercice 1 H M 10 X 60 - 8 -8 Classe de qualité de Diamètre nominal de Filetage métrique ISO Longueur sous tête de la Forme tête la vis vis
Désignation normalisée des VIS n Exercice 2
Désignation normalisée des VIS n VIS Exercice 2 CHC M 10 X 40 - 8 -8 Filetage trapézoïdal ISO Forme de Diamètre nominal de Longueur sous tête Classe de qualité de tête la vis de la vis
Désignation normalisée des VIS
Désignation normalisée des VIS n VIS Exercice 3 H M 10 X 25 - 8 -8 Classe de qualité de Diamètre nominal de Filetage métrique ISO Longueur sous tête de la Forme de tête la vis vis
Désignation normalisée des VIS
Désignation normalisée des VIS n VIS Exercice 4 CHC M 12 X 30 - 10 -9 Forme de tête Filetage trapézoïdal ISO Diamètre nominal de Longueur sous tête Classe de qualité de la vis
Désignation normalisée des VIS
Désignation normalisée des VIS Symbole de la forme de la tête Forme de l’extrémité Profil du filetage Ø de la vis Longueur sous tête de la vis Classes de qualité Forme de la tête Hexagonale réduites Carrée réduite symbole Sans tête à 6 pans creux HC HZ QZ
Désignation normalisée des VIS Symbole de la forme de la tête Forme de l’extrémité Profil du filetage Ø de la vis Longueur sous tête de la vis Classes de qualité
Désignation normalisée des VIS Symbole de la forme de la tête Forme de l’extrémité Profil du filetage Ø de la vis Longueur sous tête de la vis Classes de qualité Type du profil symbole Métrique M
Désignation normalisée des VIS Symbole de la forme de la tête Forme de l’extrémité ø L ø Profil du filetage Ø de la vis Longueur sous tête de la vis Classes de qualité L
Désignation normalisée des VIS Symbole de la forme de la tête Forme de l’extrémité Profil du filetage Ø de la vis Longueur sous tête de la vis Classes de qualité Classes les plus usuelles 14 H 22 H 33 H
Désignation normalisée des VIS n Exercice 3
Désignation normalisée des VIS n VIS HC Exercice 5 à Bout tronconique Forme de tête Forme de l ’extrémité M 6 X 30 - 22 H Diamètre nominal de Longueur sous tête Classe de qualité de Filetage ISO métrique la vis de la vis
Désignation normalisée des VIS
Désignation normalisée des VIS n VIS Exercice 6 HC à Bout cuvette M Forme de tête 6 X 6 - 33 H Diamètre nominal de Longueur de la Classe de qualité de Forme de Filetage ISO la vis Métriquela vis l ’extrémité
Désignation normalisée des VIS n Exercice 7 Vis de pression ou vis d ’assemblage
Désignation normalisée des VIS
Désignation normalisée des VIS
