DSD SD IO Interface World Real Time Clock

DSD 第四組 SD IO Interface World Real Time Clock / Alarm with C-LCM

What is the target your project n n n 做出SD host/SDIO card SD host(SDIO compatible): initialize to Stand. By state to send control the SDIO card: 回應host的command i/o function 1. 設定時間 2. 設定鬧鐘 3. 取消鬧鐘 4. 設定時區 最後由LCD顯示時間 上面有LCD顯示時間

What resources I have 1. SD specifications part E 1 SDIO simplified specification

What resources I have(cont. ) 2. SD specifications Part 1 physical Layer Simplified Specification

What resources I have(cont. ) 3. Lecture powerpoint 4. FPGA 版 5. "SPI bootloader" (VHDL and spec) from Opencores "Real_Time Clock"(Verilog and spec) from Opencores

What are I lacking in this project 1. VHDL Code for RTC 2. Passion!!! 3. Time!!!

Team member jobs assignment SDIO卡分成SD host 、 SDIO card 、 LCD 、 CMD四個部分。 將所有人分成四組，每組負責一個部份。 各自寫code 、document 、 網頁。

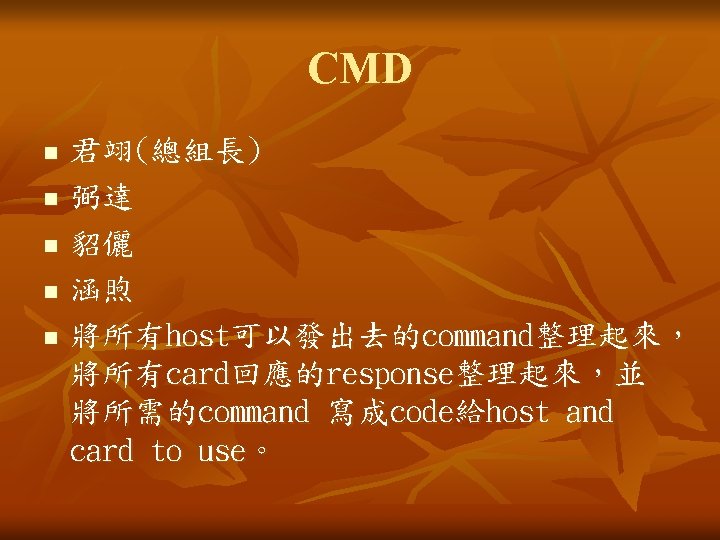

SD Host n n n 彥伶(總組長) 代樾 瑋慈 明瑾 寫出一Host、做initialize、分辨card 、 set relative flags 、use some commands to control the card to edit the clock time like a controller.

Milestone n n n 2007/11/01 host: 看完SDIO spec cmd: 整理所 有的command於一份ppt檔 card: 看完SDIO spec、RTC spec lcd: 看完LCD的spec, 整理 各時區的換算 2007/11/08 cmd: 將資料放置於網站上, 整理 出host、card需要support的部份 host, card, lcd: 看懂相關的code, 並挑出可用的部份 2007/11/15 cmd: 將第一版的code寫好(host及 card cmd部分) lcd: 完成LCD顯示設定

Milestone(cont. ) n n 2007/11/22 host, card, lcd: 把第一版的code寫 好 2007/11/29 cmd: command放在host和card上 測試完成 host, card, lcd: 根據測試結果作修 改 2007/12/06 host, card, lcd: 全部放在一起整合 測試、修改, 完成documentation 2007/12/13 全部整合完成, 完成報告 & 網站

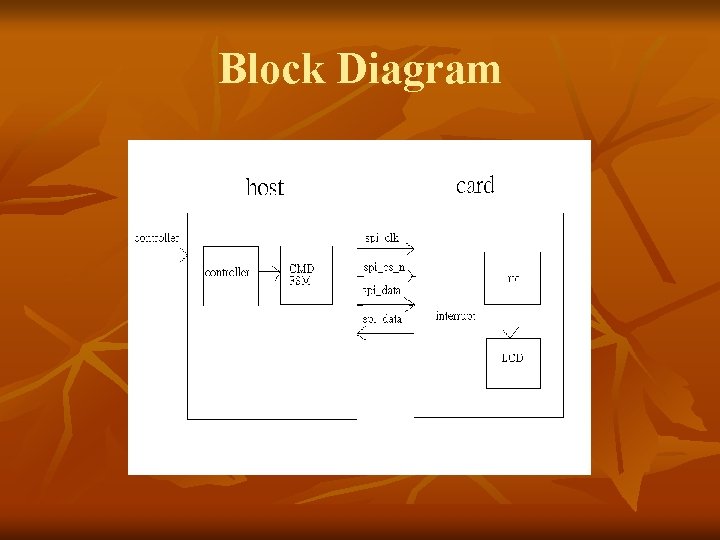

Block Diagram
