Drvogalanterija: Šahovske figure
Ishodi i aktivnosti Ishodi: - Objasniti porijeklo šaha - Nabrojati šahovske figure - Navesti materijal izrade - Prepoznati važnost dimenzija figura - Nacrtati šahovske figure Aktivnosti: - Pregledavanje i čitanje materijala sa slajdova - Crtanje šahovske figure - Odgovoriti na pitanja i zapisati odgovore u bilježnicu - Komunikacija s ostalim učenicima - Komunikacija s nastavnicom i rješavanje zadatka
Porijeklo šaha Nije pouzdano ali smatra se da je šah* postojao prije 2000 godina. U 5. stoljeću nastala je u Indiji posebna vrsta vojne igre na drvenoj ploči - čaturanga (četverodijelno) a to je ujedno i pjesničko ime za tadašnju indijsku vojsku koja je imala četiri roda. To su bili vojnici sa slonovima - danas su to u šahu lovci, pa borna kola - današnji topovi, te konjanici i pješaci. Tu je bio još i radža - kralj, kao i mandarin (savjetnik) – u današnjem šahu to je dama ili kraljica. U 6. stoljeću se spominje igra s pločom i figurama u Iranu tzv. šatrandža. Pravila o kretanju figura su se mijenjala. Bitna promjena uvedena je oko 1470. godine u Italiji. Kasnije je bilo još izmjena pravila. Konačno su utvrđena tek u 19. stoljeću. *šah (perz. šāh: vladar, kralj, car),
Očuvane figure čaturange ili šatrandža

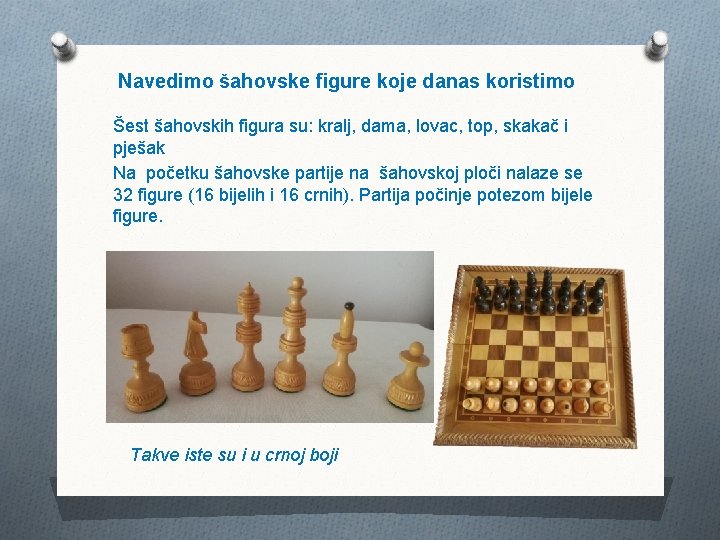

Navedimo šahovske figure koje danas koristimo Šest šahovskih figura su: kralj, dama, lovac, top, skakač i pješak Na početku šahovske partije na šahovskoj ploči nalaze se 32 figure (16 bijelih i 16 crnih). Partija počinje potezom bijele figure. Takve iste su i u crnoj boji
Šahovska kutija • Ima dvojaku funkciju: - ploču s poljima za figure - čuvaonica figura • Materijal izrade: orahovina, polja - furnir orah i jasen • Unutrašnjost obučena tkaninom – čojom koji ublažuje međusobne udarce figura pri transportu. I figure imaju u donjem dijelu čoju kako stalnim potezima ne bi oštetile ploču s poljma.
Upoznajmo materijal izrade, dimenzije i figure • Od domaćih vrsta drva, to su: lipovina, grabovina, jasenovina, orahovina • Od egzota: indijski sheesham (šišam) • Dimenzije su iskazane u milimetrima (mm) Ф (grčko slovo fi) označava promjer h= visina

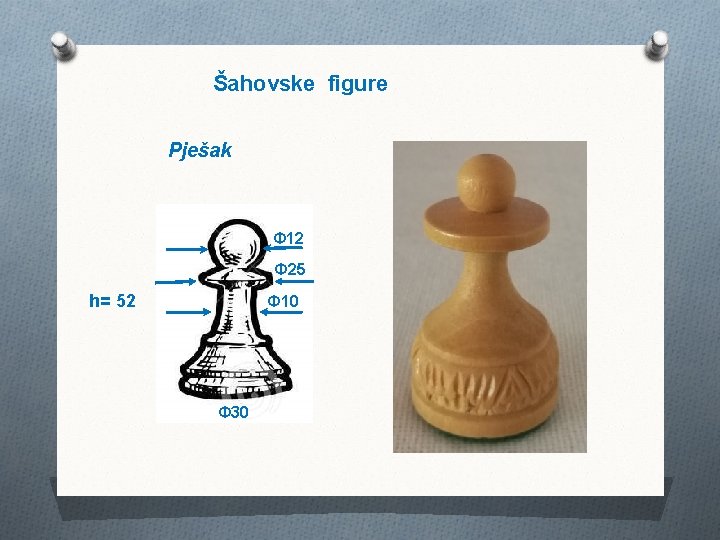

Šahovske figure Pješak Ф 12 Ф 25 h= 52 Ф 10 Ф 30

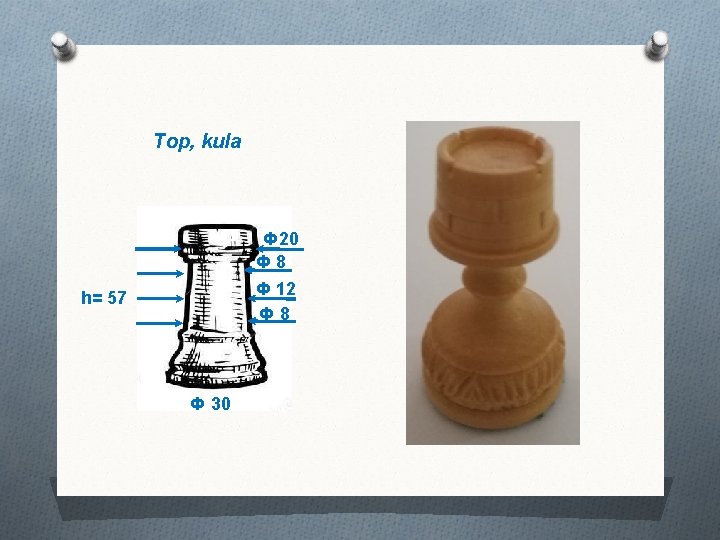

Top, kula Ф 20 Ф 8 Ф 12 Ф 8 h= 57 Ф 30

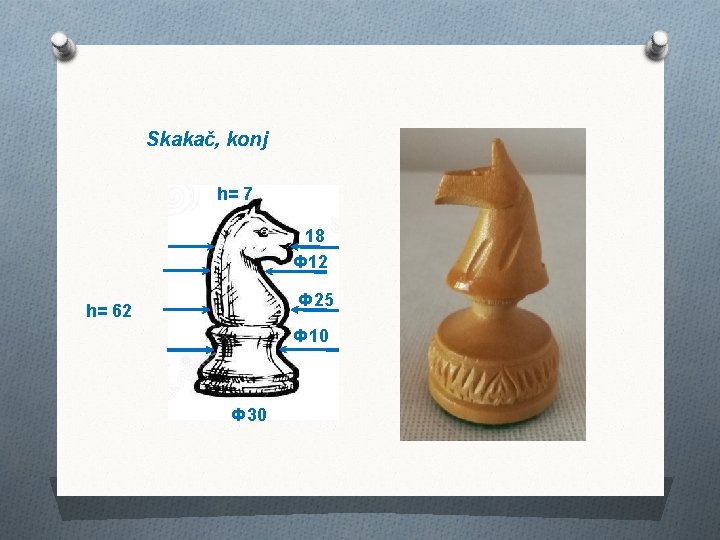

Skakač, konj h= 7 18 Ф 12 Ф 25 h= 62 Ф 10 Ф 30

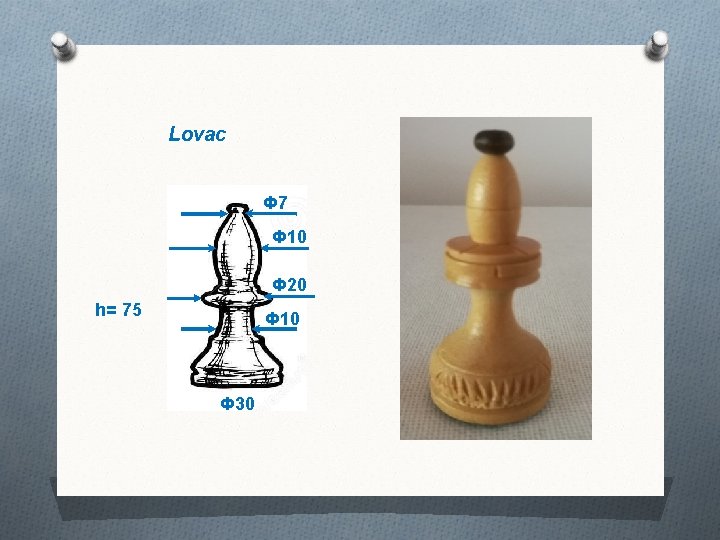

Lovac Ф 7 Ф 10 Ф 20 h= 75 Ф 10 Ф 30
Kralj Ф 9 Ф 17 Ф 20 Ф 23 Ф 12 h= 92 Ф 30
Dama, kraljica Ф 10 Ф 20 Ф 10 Ф 23 Ф 10 h= 85 Ф 30 • Prošli smo svih šest figura. Oznake dimenzija će pomoći pri izradi crteža, ali prije crtanja malo ponavljanja…

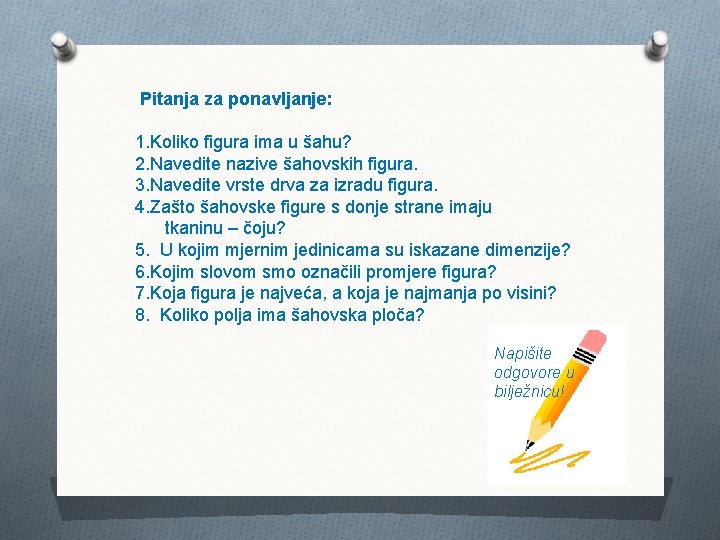

Pitanja za ponavljanje: 1. Koliko figura ima u šahu? 2. Navedite nazive šahovskih figura. 3. Navedite vrste drva za izradu figura. 4. Zašto šahovske figure s donje strane imaju tkaninu – čoju? 5. U kojim mjernim jedinicama su iskazane dimenzije? 6. Kojim slovom smo označili promjere figura? 7. Koja figura je najveća, a koja je najmanja po visini? 8. Koliko polja ima šahovska ploča? Napišite odgovore u bilježnicu!
Koje su vaše aktivnosti? Riješite sljedeće: ▪ Odgovore napišite na lijevu stranu bilježnice. ▪ Nacrtajte zadanu šahovsku figuru (nastavnik/ca zadaje svakom učeniku/ci). ▪ Crtajte u uvećanom mjerilu M 2: 1 na desnu stranu bilježnice. ▪ Napravite okvir 20 -5 -5 -5 mm prema pravilima tehničkog crtanja. ▪ U donjem desnom kutu napišite: ime i prezime, razred, šk. god. 2019/20. ▪ Crtati i sjenčati možete olovkom ili figure obojite drvenim bojicama. Za bijele figure - nježno žutu boju, a za crne figure crnu boju. ▪ Fotografirati i poslati u virtualnu učionicu za sljedeći tjedan Daljnje upute slijede…
Podsjetnik za sjenčanje i bojanje Pomoću olovke NE pritiskati bojicu Koristiti nježnu žutu i svijetli ton crne. Paziti da bojicom ne prelazite rubove crteža.
Dva primjera: Samo olovka – konture i sjenčanje Olovka i bojica - blago narančasta i žuta Nadam se da će vam primjeri pomoći pri izradi vlastitog crteža !

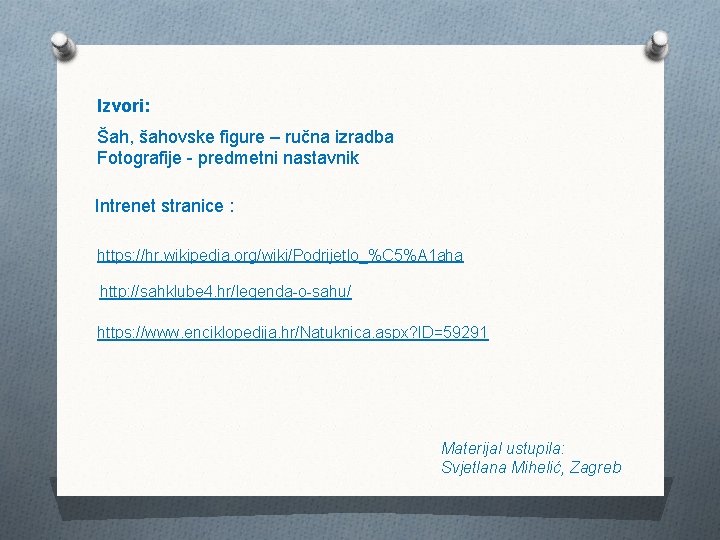

Izvori: Šah, šahovske figure – ručna izradba Fotografije - predmetni nastavnik Intrenet stranice : https: //hr. wikipedia. org/wiki/Podrijetlo_%C 5%A 1 aha http: //sahklube 4. hr/legenda-o-sahu/ https: //www. enciklopedija. hr/Natuknica. aspx? ID=59291 Materijal ustupila: Svjetlana Mihelić, Zagreb
