Drvene konstrukcije Auditorne vjebe Detalji u drvenim konstrukcijama

Drvene konstrukcije Auditorne vježbe Detalji u drvenim konstrukcijama

Spojevi

Spojna sredstva glava Spojna sredstva : čavli, vijci, trnovi, vijci za drvo, moždanici, patentirane nazubljene ploče matica

Nastavci i spojevi v konstruiraju se za određenu konstrukciju i definirane sile te se mora dokazati njihova nosivost 1. ) 2. ) 3. ) 4. ) Nastavci Sudari Prehvatanja Spojevi s tipskim čeličnim oblicima

Nastavci i spojevi 1. ) Tesarski spojevi 2. ) Mehanički spojevi TESARSKI SPOJEVI - Pravila konstruiranja i izvođenja tesarskih spojeva rezultat su prakse izvođenja drvenih, posebno krovnih konstrukcija i prilagođena su vrsti konstrukcije i funkciji tog spoja u konstrukciji - U pravilu, ove veze se ne proračunavaju

Tesarski spojevi

Nastavci v U klasičnim konstrukcijama zbog prirode materijala i ograničenja transportnih dužina, javlja se potreba nastavljanja elemenata. Razlikujemo nastavke za štapove opterećene vlačnom silom i za štapove opterećene tlačnom silom. Moraju biti precizno izvedeni

Nastavci VLAČNI v nema pojave nestabilnosti slobodno odabiru pa se

Nastavci TLAČNI v nastavci štapova opterećenih tlačnom uzdužnom silom – dolazi do pojave instabiliteta v potrebno je izvoditi što bliže prostorno ukrućenim točkama

Sudari - Mogu biti (zasjeci) okomiti ili pod kutom

Zasjek Prijenos tlačne sile

Vlak Prijenos vlačne sile

Rješavanje detalja (moderni) v Knjiga str. 203, 207, 221, 224, 231, 249 v Proračun suvremenih detalja v Dimenzioniranje karakterističnih detalja v MJ 1: 10 ili 1: 5

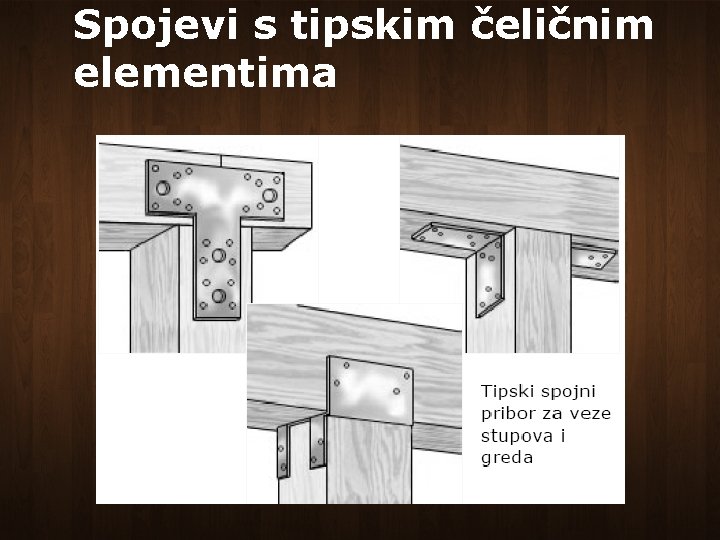

Spojevi s tipskim čeličnim elementima v Kao spajala koriste se razne vrste čavala, vijci i posebna verzija čeličnih trnova v Spajala se ugrađuju kroz unaprijed određene rupe

Spojevi s tipskim čeličnim elementima

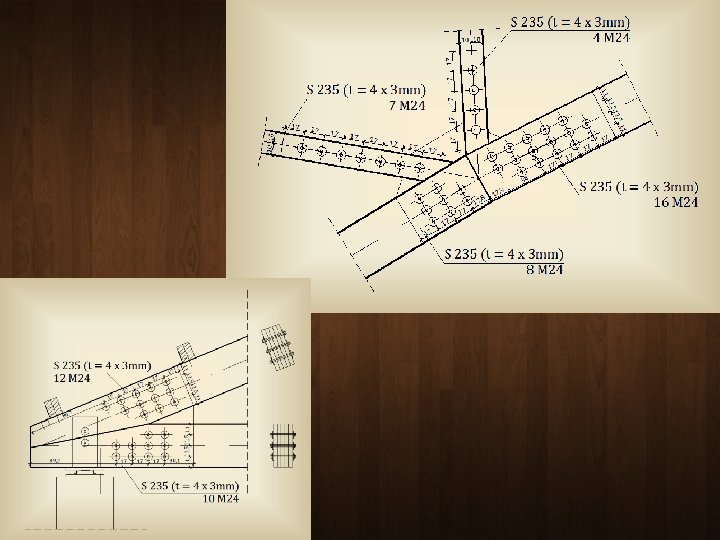

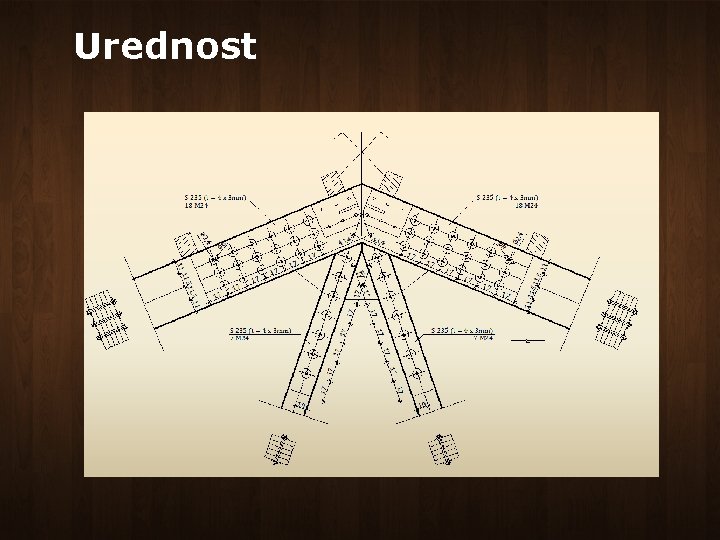

Dimenzioniranje i nacrti karakterističnih detalja Suvremeni detalji Utisnuti čelični lim, lim sa vanjske strane Spojna sredstva Čavli, vijci, trnovi Proračun nosivosti spojnog sredstva Izračun broja spojnog sredstva Nacrt detalja Mjerilo 1: 5, 1: 10

Detalji Trn Vijak

Detalj – mod sloma

Modovi loma

Nosivost spojnih sredstava Ø Proračunska vrijednost tlačne čvrstoće drva po omotaču rupe zabijanih čavala: Ø Proračunska vrijednost momenta tečenja okruglog čavla: Ø Određivanje proračunske vrijednosti nosivosti spoja – u ovisnosti o modu loma odrediti nosivost spoja (Rd)

Čavli v Glatki, s navojem, s utorima v Str. 96

Čavli v Provjera debljine najtanjeg elementa u vezi: v Provjera dubine zabijanja čavla: Glatki čavli Posebni čavli

Vrijednost čvrstoće po omotaču rupe

Vrijednost momenta tečenja

Modovi loma - dvorezni

Modovi loma - dvorezni v S tankim čeličnim limom t < 0, 5 d Projektna vrijednost nosivosti spojnog sredstva Rd u dvoreznoj vezi tada je Σ = 2 min. Rd. v S debelim limom t > d

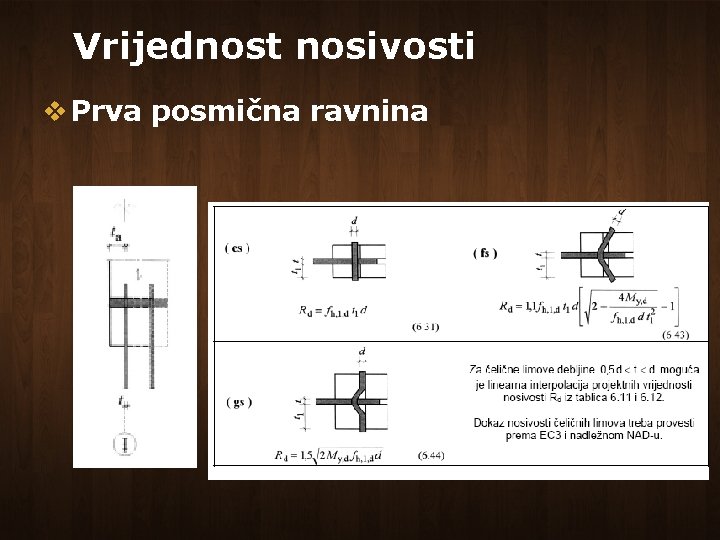

Vrijednost nosivosti v Prva posmična ravnina

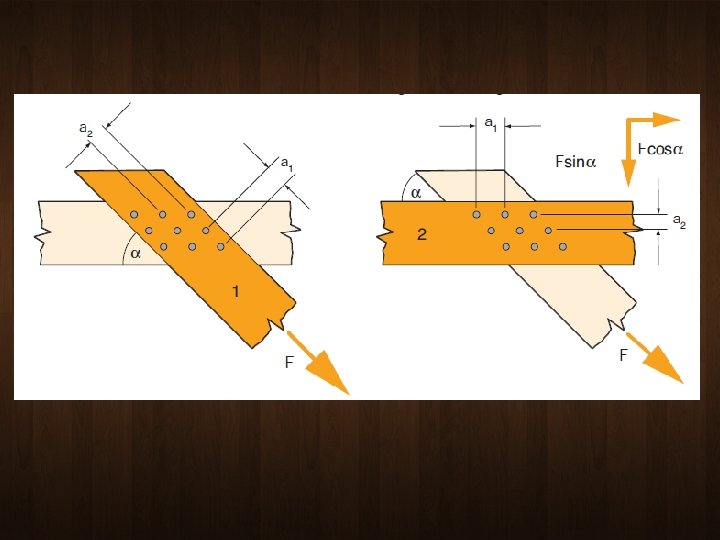

Razmaci čavala: v α = kut otklona sile u odnosu na vlakna v Tablica 6. 17, knjiga str. 100

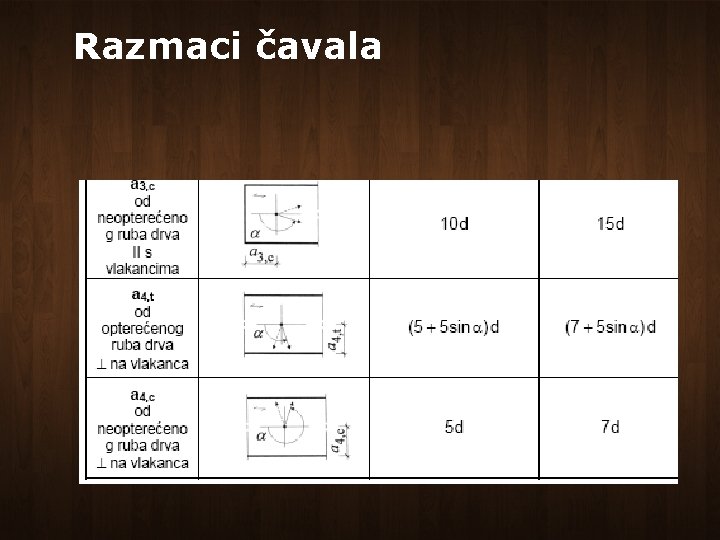

Razmaci čavala

Razmaci – opterećeni rub

Razmaci trnova v d = 16 mm v dijagonala kut 0° v pojas kut 45°

VIŠEREZNI SPOJEVI Sa B jenosivost označena unutrašnja rezna =ravnina. Promatra se Ukupna višereznih spojeva zbroj najmanjih kao dio dvoreznog s vanjskim debelim čeličnim limom. nosivosti svih reznihspoja ravnina. Primjenomza navedenih kombinacija dobijusesepoza sve Vrijednost dimenzioniranje Rd u formula (N) određuje moguće izrazima slučajeveza sloma kontinuirani deformacijski oblici opisanim dvorezne spojeve. sloma spajala. Kao objašnjenje pokazat će se jedan četverorezan spoj: Vrijednost za dimenzioniranje nosivosti jednog štapastog Sa A je označena vanjska rezna ravnina. Promatra se kao dio spajala je: Rd, trna=2 ( Rd, A + Rd, B ) dvoreznog spoja s upuštenim čeličnim limom.
