Dräger Drug. Test® 5000

Dräger Drug. Test® 5000 Oblasti použití POLICIE Vězeňství Justice Bezpečnost práce Medicína Jiné Vězení Substituce Školy Probace EMS Soukromý sektor Parole Kliniky atd. Dobrovolná Kontroly řidičů Uzákoněná Ordinace

Dräger Drug. Test® 5000 Popis systému Dräger Drug. Test® 5000 • Analýza až 6 skupin látek na místě • Odběr a analýza vzorku slin • Mobilní vyhodnocovací a dokumentační zařízení

Dräger Drug. Test® 5000 Nový koncept Motivace zkusit a používat něco „nového“ • Nedostupnost odpovídajících výrobků • Potřeba zavedení legislativních podmínek • Vzrůstající veřejné povědomí a diskuze o zneužívání omamných a psychotropních látek • Minimalizace provozních nákladů • Produkty Dräger + servis “One-Stop-Shop“, drogy i alkohol (vše na jednom místě) Očekávání uživatelů • • • Obsluha: velmi jednoduchá, hygienická, bez zásahu do intimity Výsledky: správné + spolehlivé Připravenost k použití: kdekoli, kýmkoli a kdykoli, s testovanou osobou a vzorkem slin Robustnost: dlouhá životnost, použití za náročných okolních podmínek Produkty Dräger + spolehlivost servisu (jako Dräger Alcotest)

Dräger Drug. Test® 5000 Nový koncept ü „Rychlost“ < 12 minut pro kompletní zkoušku a vyhodnocení ü Zobrazení výsledku pro každou analyzovanou látku časová informace, přehlednost výsledku ü Všestranně použitelný, přesný, bezpečný a spolehlivý ü Jednoduchý odběr vzorku slin s „indikátorem“ ü Standardní vyhodnocování 6 skupin látek ü Vysoká citlivost na 9 THC ü Systém obsahuje správu dat, různé porty a rozhraní ü Mobilní systém, obsahuje nabíjecí baterie ü Jednoduchost ovládání ve 2 až 3 krocích ü Flexibilní, zákaznické přizpůsobení ü Dräger brand portfolio výrobků (Alcotest, Mobile Printer) ü Volitelná integrace různého příslušenství

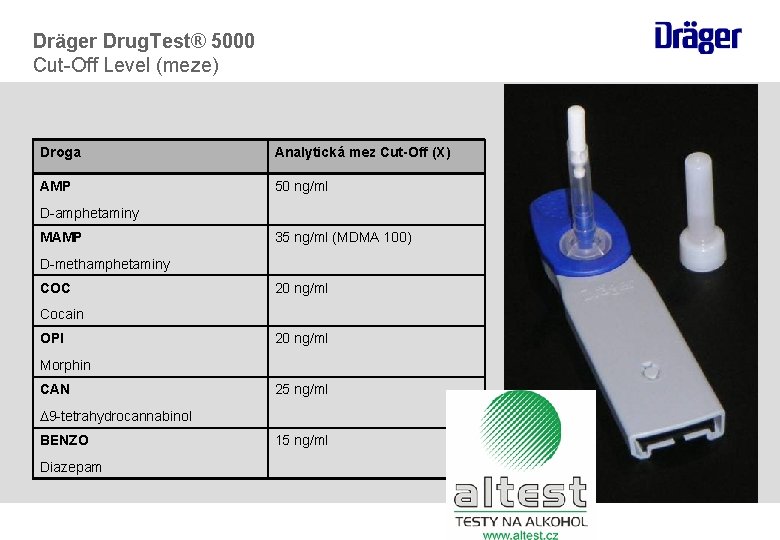

Dräger Drug. Test® 5000 Cut-Off Level (meze) Droga Analytická mez Cut-Off (X) AMP 50 ng/ml D-amphetaminy MAMP 35 ng/ml (MDMA 100) D-methamphetaminy COC 20 ng/ml Cocain OPI 20 ng/ml Morphin CAN 25 ng/ml 9 -tetrahydrocannabinol BENZO Diazepam 15 ng/ml

Dräger Drug. Test® 5000 Odběr vzorku slin • • Kolektor je pevně spojen s testovací kazetou Kolektor je vyroben z pevného porézního materiálu Průměrná doba odběru vzorku je 70 sekund Modré zbarvení indikátoru ukazuje dostatečné množství vzorku slin

Dräger Drug. Test® 5000 Odběr vzorku slin § Kolektor je integrální součástí testovací kazety. § Operátor otevře balení testovací kazety a předá ji testované osobě. § Testovaná osoba je požádána, aby vložila kolektor do úst proti dásním a občas jím v ústech pohybovala. § Kolektor je porézní objekt, který po navlhčení v ústech nezměkne. Pojme exaktní množství slin a udrží je. § Integrovaný indikátor se zabarví modře, pokud byl odebrán dostatečný vzorek slin. § Tak je ukončen odběr vzorku slin; asi 290 µl slin v kolektoru za dobu průměrně 70 sekund.

Dräger Drug. Test® 5000 Odběr vzorku slin § Kolektor je chráněn hygienickou krytkou: – Krytka chrání kolektor před kontaminací a kontaktem operátora nebo testované osoby – Krytka chrání kolektor při transportu – Nemůže-li být vzorek analyzován bezprostředně po odběru, slouží krytka k zabránění vysychání vzorku a k zabránění kontaminace při transportu. § Při odběru vzorku a analýze musí být krytka sejmuta.

Dräger Drug. Test® 5000 zpracování vzorku Minimální manipulace

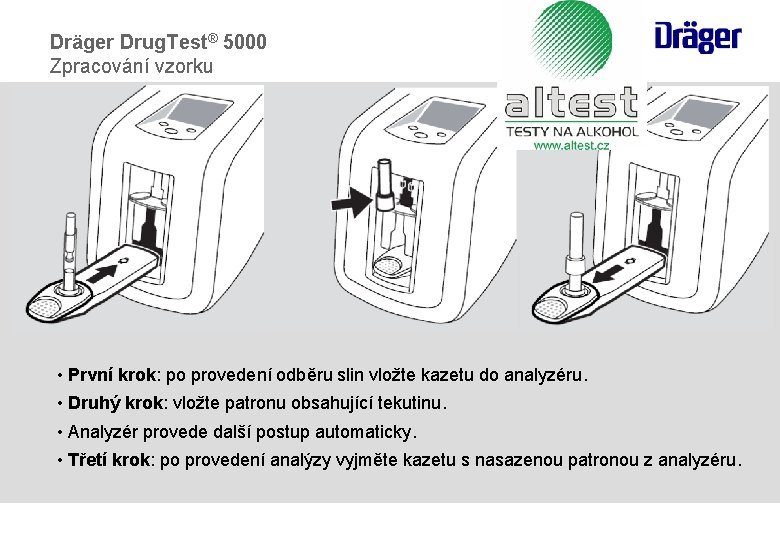

Dräger Drug. Test® 5000 Zpracování vzorku • První krok: po provedení odběru slin vložte kazetu do analyzéru. • Druhý krok: vložte patronu obsahující tekutinu. • Analyzér provede další postup automaticky. • Třetí krok: po provedení analýzy vyjměte kazetu s nasazenou patronou z analyzéru.

Dräger Drug. Test® 5000 Zpracování vzorku § Analyzér provede všechny kroky procesu automaticky po vložení vzorku. § Obsluha otevře dvířka analyzéru a vloží do něj testovací kazetu se vzorkem slin a patronu podle návodu k použití přístroje. § Po uzavření dvířek provede analyzér následující kroky: – Patrona s tekutinou je natlačena na kolektor kazety a zředí vzorek z tyčinky kolektoru. – Analyzér nastaví požadovanou teplotu pro správné podmínky k vyhodnocení. – Program probíhá podle identifikátoru testovací kazety až do vyvolání testovacího proužku. – Analyzér bezprostředně zobrazí výsledky provedené analýzy. § Po provedení analýzy se testovací kazeta s nasazenou patronou z analyzéru vyjme

Dräger Drug. Test® 5000 Vyhodnocení Žádné subjektivní posuzování

Dräger Drug. Test® 5000 Vyhodnocení • Vyhodnocení testu provádí analyzer • Výsledky jsou zobrazeny na displeji • Výsledek je vyhodnocen buď jako „pozitivní“ nebo „negativní“ • Obsluha neprovádí žádné subjektivní posouzení výsledku

Dräger Drug. Test® 5000 Vyhodnocení § Analyzér provádí vyhodnocení výsledků analýzy § Na rozdíl od vizuálního vyhodnocení testu, neprovádí obsluha žádné posouzení § Vyhodnocení testu, t. j. porovnání s mezními hodnotami, je uloženo v každé kazetě § Jednoznačný text na displeji: pro každou skupinu látek je na displeji zobrazen výsledek = „pozitivní“ nebo „negativní“.

Dräger Drug. Test® 5000 základní funkce Přehled

Dräger Drug. Test® 5000 Zpracování vzorku fáze 0: vložení patrony

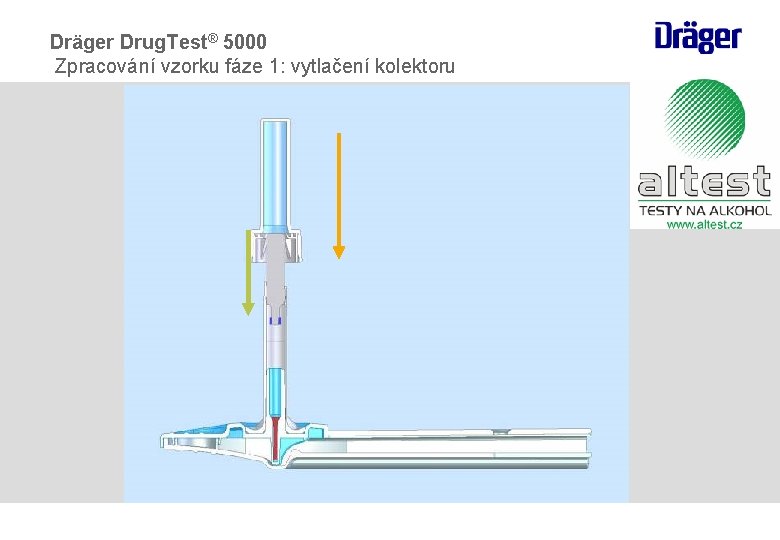

Dräger Drug. Test® 5000 Zpracování vzorku fáze 1: vytlačení kolektoru

Dräger Drug. Test® 5000 Zpracování vzorku fáze 2: otevření patrony

Dräger Drug. Test® 5000 Zpracování vzorku fáze 3: transfer slin a reagentu

Dräger Drug. Test® 5000 Senzory • Analýza vzorku slin probíhá na testovacích proužcích. • V kazetě je umístěno 5 testovacích proužků; na každém proužku může být detekována jedna nebo dvě substance • Vzorek prochází všemi proužky, přičemž vytváří linky. • Určení přítomnosti drogy ve vzorku je dáno analýzou intenzity vytvořených linek.

Dräger Drug. Test® 5000 Vyhodnocení proužků • Měření na proužcích provádí optický systém • Proužky se dopraví k optickému systému • Provede se vyhodnocení intenzity linek • Intenzita linek je rozhodující pro určení „pozitivního“ nebo „negativního“ výsledku.

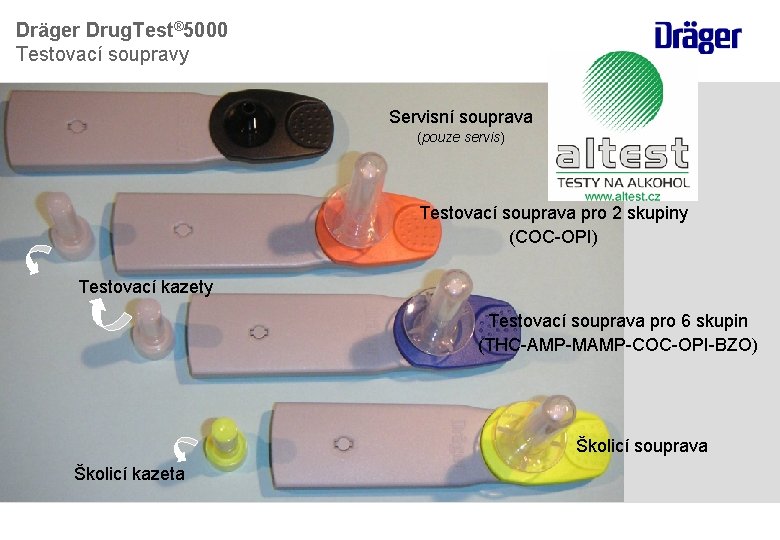

Dräger Drug. Test® 5000 Testovací soupravy Servisní souprava (pouze servis) Testovací souprava pro 2 skupiny (COC-OPI) Testovací kazety Testovací souprava pro 6 skupin (THC-AMP-MAMP-COC-OPI-BZO) Školicí souprava Školicí kazeta

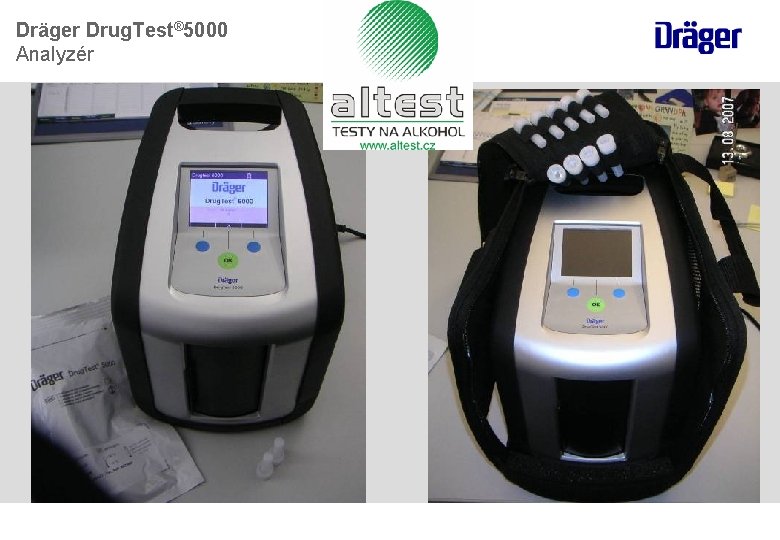

Dräger Drug. Test® 5000 Analyzér

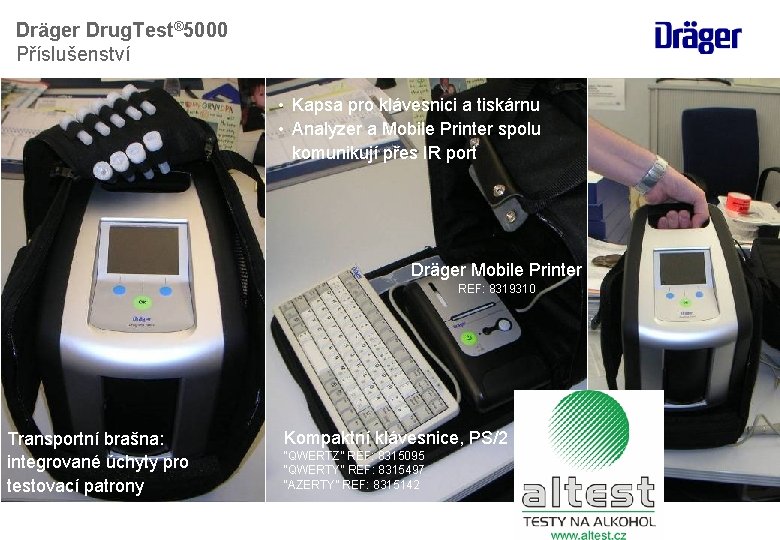

Dräger Drug. Test® 5000 Příslušenství • Kapsa pro klávesnici a tiskárnu • Analyzer a Mobile Printer spolu komunikují přes IR port Dräger Mobile Printer REF: 8319310 Transportní brašna: integrované úchyty pro testovací patrony Kompaktní klávesnice, PS/2 “QWERTZ” REF: 8315095 “QWERTY” REF: 8315497 “AZERTY” REF: 8315142

Dräger Drug. Test® 5000 Příslušenství Síťový zdroj 12 V, s konektory EU-, UK-, USA-, AUSREF: 8315675 12 V kabel pro automobilní zásuvku REF: 8312166 USB kabel REF: AG 02661 Čtečka čárových kódů / PS 2 konektor REF: AG 02491

Dräger Drug. Test® 5000 Příslušenství Transportní Box [REF: 8319925]

Dräger Drug. Test® 5000 Technická dokumentace Návod k použití

Dräger Drug. Test® 5000 Technická dokumentace Školicí testovací souprava pro Dräger Drug. Test® 5000

Dräger Drug. Test® 5000 Technická dokumentace Technická příručka

Dräger Drug. Test® 5000 Displej – rozhraní pro komunikaci s obsluhou

Dräger Drug. Test® 5000 Software

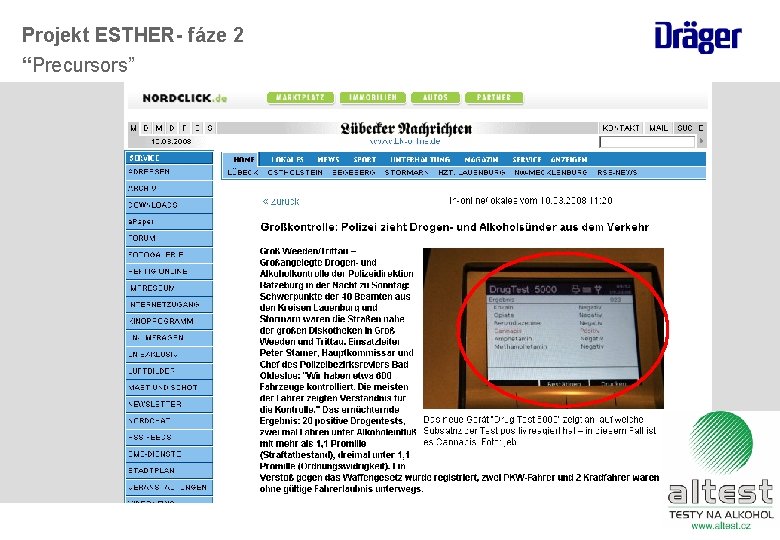

Projekt ESTHER- fáze 2 “Precursors”

Dräger Drug. Test® 5000 Obsah 1. Oblasti použití 2. Nový koncept – Dräger Drug. Test® 5000 a. Obsluha b. Systém a příslušenství 3. Kontakty Jiří Mrnuštík, Jugoslávská 124 a, 613 00 Brno Tel. 541 210 101, Mob. 603 427 912, Fax. 541 249 191 Email. info@altest. cz, www. altest. cz
