Drger Alcotest 7510 Blzk budoucnost DRGER ALCOTEST 7510

Dräger Alcotest 7510 Blízká budoucnost

DRÄGER ALCOTEST 7510 Charakteristika Dräger Alcotest 7510 je budoucí novinkou mezi přenosnými přístroji pro orientační i evidenční měření alkoholu v dechu pro použití u policie i v komerčních aplikacích a v oblasti bezpečnosti práce. Charakteristika: Ø Ergonomický design Ø Pokroková technika Splňuje nejvyšší technické specifikace Ø Snadná obsluha Zdokonalení a zjednodušení procesů Ø Hygiena a bezpečnost Zlepšení statistické kvality Ø Management dat Ø Skutečná zákaznická flexibilita Snadná a rychlá adaptace na různé požadavky zákazníků a legislativy 2 | 37 Dräger Alcotest 7510 - Status | říjen 2008

DRÄGER ALCOTEST 7510 Portfolio přístrojů Dräger 7410 Plus RS EPAS, 8510 7410 Plus com 9510 7410 Trubičky 6810 Výkon 6510 Mobilní a stacionární Evidenční systémy 3 | 37 Dräger Alcotest 7510 - Status | říjen 2008

DRÄGER ALCOTEST 7510 Portfolio přístrojů Dräger EPAS, 8510 9510 7410 7510 Tubes 6810 Výkon 6510 Mobilní a stacionární evidenční systémy 4 | 37 Dräger Alcotest 7510 - Status | říjen 2008

DRÄGER ALCOTEST 7510 Vnější provedení • Ergonomický, moderní Dräger design • Neklouzavý pogumovaný povrch, poutko na ruku • Reflexní povrch • Místa pro označení a ověřovací nálepky • Tří-tlačítkový koncept • Velký monochromatický trans-/reflektivní grafický displej s vysokým rozlišením • Podsvětlení displeje • 3 LED, pro signalizace stavů červená – žlutá - zelená 5 | 37 Dräger Alcotest 7510 - Status | říjen 2008

ALCOTEST 7510 Displej Výhody monochromatického displeje: Ø Podsvětlený displej je schopen předávat informace ve vysoké kvalitě i za špatných světelných podmínek Ø Vysoké rozlišení 128 x 169 bodů a velikost displeje 35 mm x 45 mm dovolují zobrazení srozumitelných textů Ø Velmi dobrá čitelnost displeje v širokém pozorovacím úhlu Velmi dobrá čitelnost displeje při silném okolním světle monochroatický transflektivní displej 6 | 37 Dräger Alcotest 7510 - Status | říjen 2008

ALCOTEST 7510 3 LED § 3 světelné diody v různých barvách pro rychlé a přehledné zobrazení stavu § 3 pozice diod slouží k orientaci osob s barvoslepostí 3 LED 7 | 37 Dräger Alcotest 7510 - Status | říjen 2008

ALCOTEST 7510 Baterie Alkalické baterie: Ø Běžná dostupnost v obchodní síti Ø Obvykle dostatečná zásoba Ø Stejný typ jako pro ostatní přístroje Ni. MHy akumulátory: Ø Dobře dostupné Ø Dobrý poměr výkon/cena Ø Uzamykání krytu -> zabraňuje nesprávným manipulacím a záměně baterií Ø Pro provoz je nutné nabíjecí příslušenství 8 | 37 Dräger Alcotest 7510 - Status | říjen 2008

ALCOTEST 7510 Baterie Li-Ion akumulátor: Ø Technika vyšší úrovně (jako v počítačové technice, …) Ø Nízká hmotnost Ø Vysoká kapacita Ø Procesorem řízené nabíjení -> precizní informace o stavu nabití Ø Delší životnost oproti jiným typům akumulátorů Ø Neodnímatelný kryt baterií -> zabraňuje nesprávným manipulacím a záměně baterií Ø Jednotná platforma nabíjecího příslušenství, … Ø Velmi dobrá funkce i při nízkých teplotách 9 | 37 Dräger Alcotest 7510 - Status | říjen 2008

ALCOTEST 7510 Baterie Alkalické baterie Ni. MHy akumulátory Li-Ion akumulátory - + ++ Dostupnost ++ + + Vlastnosti nabíjení n + ++ Kapacita baterií pro občasné použití, pro “běžné“ použití není nutné příslušenství pro frekventované používání akceptovatelné + dobré ++ velmi dobré 10 | 29 Dräger Alcotest 7510 - Status | říjen 2008

DRÄGER ALCOTEST 7510 Technika nejvyšší kvality • Vysoce kvalitní, rychlé a přesné měření • Použitelnost při nízkých teplotách • Piezo motor; nová technologie pro odběr vzorku • Detekce alkoholu v ústech • Pasivní a manuální zkouška • Zabezpečení proti manipulaci s výsledky → WELMEC • Velká datová paměť • Jednoduchý přenos dat (na tiskárnu Mobile Printer přes IR, na PC/server přes IR nebo USB) • Jednoduché doplnění přídavných modulů (senzor absolutního tlaku, Li-Ion akumulátor, GPS) 11 | 37 Dräger Alcotest 7510 - Status | říjen 2008

ALCOTEST 7510 Detekce alkoholu v ústech § Požitím látek s obsahem alkoholu (např. v podobě likérových cukrovinek nebo alkoholizované ústní vody) krátce před dechovou zkouškou je dechová zkouška ovlivněna: Vydechovaný vzduch obsahuje nejen alkohol z plic, ale také alkohol ze zbytků požitých látek z ústní dutiny a krku § Koncentrace alkoholu ve vydechovaném vzduchu je potom vyšší než koncentrace alkoholu ve vzduchu z plic § Během krátké doby (několika minut) tento efekt pomíjí – alkohol se z ústní dutiny slinami postupně transportuje do těla Čekací doba nejméně 10 minut před měřením po požití alkoholizovaných látek (případně porovnání výsledků 2 individuálních dechových zkoušek v odstupu dvou až pěti minut) může vyloučit vliv zbytků alkoholu v ústní dutině na výsledek dechové zkoušky Alcotest 7510 může detekovat přítomný alkohol v horním dýchacím traktu a rozpoznat jej od alkoholu z plic. 12 | 37 Dräger Alcotest 7510 - Status | říjen 2008

ALCOTEST 7510 Detekce alkoholu v ústech Alcotest 7510: detekce alkoholu v ústech Ø odpovídá požadavkům OIML (R 126) Ø pouze jedna dechová zkouška Rozpoznání alkoholu v ústech od alkoholu v dechu Přesnější a spolehlivější výsledky měření Možnost zkrácení doby nutné pro zkoušky proud Popis metody detekce alkoholu v ústech: § V průběhu výdechu jsou odebrány dva vzorky § Analyzuje se křivka časového průběhu koncentrace alkoholu v dechu (proud) a porovná se se standardní křivkou Odchylka znamená alkohol v ústech 13 | 37 Dräger Alcotest 7510 - Status | říjen 2008 A 1 A 2 time

ALCOTEST 7510 Detekce alkoholu v ústech 14 | 29 Dräger Alcotest 7510 - Status | říjen 2008

DRÄGER ALCOTEST 7510 Funkce – operativní možnosti Operativní přizpůsobení přístroje • Jednoduché zadávání dat, obsáhlý management dat řízený menu • Zadávání dat přes připojenou tiskárnu Dräger Mobile Printer • Možnost použití náustků A 6510 (“Standard”), nebo 7410 (“Classic”) • Dokumentace pomocí Dräger Mobile Printer • Odolné transportní kufry, pouzdra na opasek a další příslušenství 15 | 37 Dräger Alcotest 7510 - Status | říjen 2008

ALCOTEST 7510 IR rozhraní § IR rozhraní umožňuje komunikaci bez použití kabelů – PC – Tiskárna Mobile Printer Ø IR přenos dat probíhá z bodu do bodu a zřizuje se „ad-hoc“. Přenos probíhá na vzdálenost 0 až 0, 5 m rychlostí 9600 bit/s až 16 Mbit/s (Bluetooth max. 3 Mbit/s) Ø IR přenos je velmi bezpečný z hlediska možného úniku nebo zachycení mimo přijímací zařízení, neboť se pro každý datový paket kalkuluje ověřovací kód IR-rozhraní 16 | 37 Dräger Alcotest 7510 - Status | říjen 2008

ALCOTEST 7510 Senzor absolutního tlaku § Senzor absolutního tlaku měří aktuální atmosférický tlak pracuje jako barometr § Pokud je Alcotest 7510 vybaven senzorem absolutního tlaku, automaticky se přizpůsobuje okolním tlakovým podmínkám (při kalibraci suchým plynem) Senzor absolutního tlaku 17 | 37 Dräger Alcotest 7510 - Status | říjen 2008

ALCOTEST 7510 Senzor absolutního tlaku Automatické přizpůsobení okolnímu tlaku při měření 18 | 37 Dräger Alcotest 7510 - Status | říjen 2008 2000 m 794, 98 h. Pa 1500 m 845, 58 h. Pa 1000 m 898, 76 h. Pa 500 m 954, 61 h. Pa 0 m 1013, 25 h. Pa

ALCOTEST 7510 GPS S modulem GPS je možné do datové paměti přístroje Dräger Alcotest 7510 zapsat souřadnice místa dechové zkoušky a přidat je k příslušnému záznamu Funkce modulu GPS § Zjištění a vizualizace míst používání přístroje Výhody: § Optimalizace taktických a strategických akcí § Optimalizace efektivity měření Kde byly dechové zkoušky prováděny Kdy byly dechové zkoušky prováděny Jaké byly vásledky akce (kde a kdy bylo nejvíce pozitivních testů) 19 | 37 Dräger Alcotest 7510 - Status | říjen 2008

ALCOTEST 7510 GPS Možnost lokalizace míst měření: = místo měření v čase x = místo měření v čase y 20 | 37 Dräger Alcotest 7510 - Status | říjen 2008

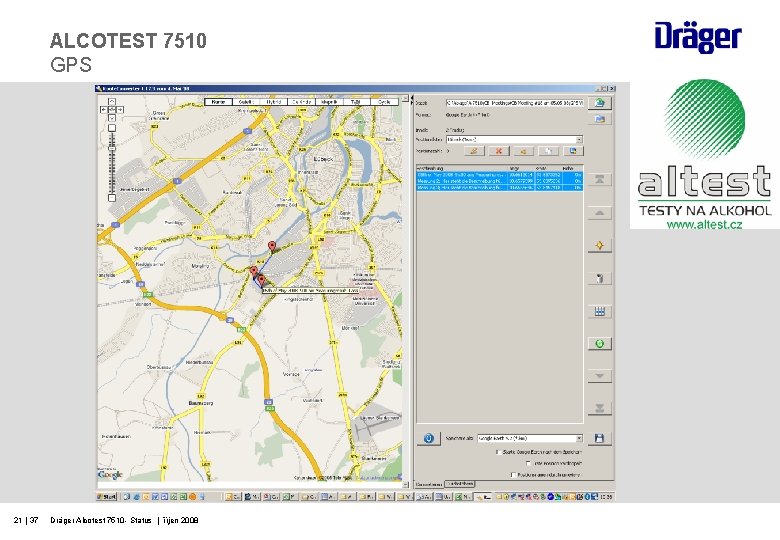

ALCOTEST 7510 GPS 21 | 37 Dräger Alcotest 7510 - Status | říjen 2008

DRÄGER ALCOTEST 7510 Cílové aplikace – flexibilita správy dat 1. Měření; bez managementu dat A 6510 2. Měření, ukládání dat; omezený management dat A 6810 3. Měření, ukládání dat, evidence; obsáhlý management dat A 7510 Zadávání dat přístroj (kalibrační interval, atd. ) měření (datum, čas, místo, důvod) = přístroj umožňuje operátor (např. ID) Osoba (pohlaví, věk, atd. ) Testovaný subjekt Osobní údaje (jméno, atd. ) Konfiguraci podle požadavků provádí Dräger Safety 22 | 37 Dräger Alcotest 7510 - Status | říjen 2008

ALCOTEST 7510 Zabezpečení proti manipulaci s výsledky § Splňuje předpisy a doporučení národních legislativ § Zapečetění hardware - Zapečetění šroubů barvou • Data relevantní k měření jsou chráněna před manipulací • Parametry relevantní k měření nemohou být měněny § “Pečeť“ proti softwarové manipulaci bezpečnostním klíčem (volitelně) Přístroj splňuje požadavky WELMEC 23 | 37 Dräger Alcotest 7510 - Status | říjen 2008

DRÄGER ALCOTEST 7510 Transportní kufříky malý 24 | 37 Dräger Alcotest 7510 - Status | říjen 2008 velký

DRÄGER ALCOTEST 7510 Cradle A 7510 - univerzální držák 25 | 37 Dräger Alcotest 7510 - Status | říjen 2008

DRÄGER ALCOTEST 7510 Cradle A 7510 - verze pro vozidlo 26 | 37 Dräger Alcotest 7510 - Status | říjen 2008

DRÄGER ALCOTEST 7510 Cradle A 7510 - Příklad: stolní verze 27 | 37 Dräger Alcotest 7510 - Status | říjen 2008

DRÄGER ALCOTEST 7510 Shrnutí Vnější vzhled a ovládání Vysoká technická úroveň Provozní flexibilita přístroje 28 | 37 Dräger Alcotest 7510 - Status | říjen 2008

Děkujeme za pozornost.
