DRAINASE LAPANGAN OLAH RAGA Kuliah Drainase Wahyu Widiyanto
- Slides: 14
DRAINASE LAPANGAN OLAH RAGA Kuliah Drainase Wahyu Widiyanto UNSOED

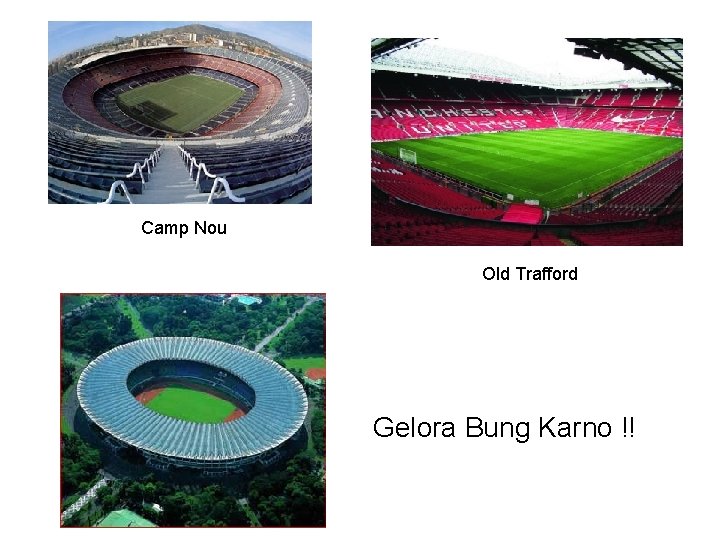

Camp Nou Old Trafford Gelora Bung Karno !!
TUJUAN • Sistem drainase untuk lapangan olah raga bertujuan untuk mengeringkan lapangan olah raga agar tidak terjadi genangan air apabila terjadi hujan. Genangan akan mengganggu dan membahayakan pemakai lapangan.
Jenis-jenis lapangan olah raga • • Sepakbola Golf Sepakbola america (american football) Rugby Cricket Tenis Bowling greens Atletik

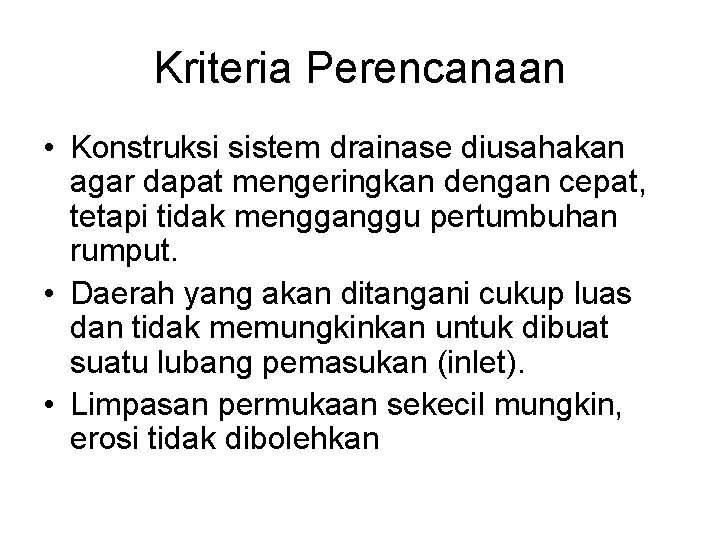

Kriteria Perencanaan • Konstruksi sistem drainase diusahakan agar dapat mengeringkan dengan cepat, tetapi tidak mengganggu pertumbuhan rumput. • Daerah yang akan ditangani cukup luas dan tidak memungkinkan untuk dibuat suatu lubang pemasukan (inlet). • Limpasan permukaan sekecil mungkin, erosi tidak dibolehkan
• Infiltrasi sebesar mungkin • Piping dicegah dengan jalan memberi filter pada sambungan-sambungan pipa. • Pembebanan air dari luar dihilangkan dengan membuat saluran di sekeliling lapangan.
• Infiltrasi pada tanah yang dijumpai di alam berkisar pada kecepatan (V) 430 s. d. 860 mm/hari. • Persentase pori (P) berkisar 10 s. d. 50 % • Daya resap (q) = p. V = 43 s. d. 430 mm/hari. • Hasil penelitian di laboratorium biasanya berbeda dengan keadaan di alam karena tanah tidak homogen, terdapat retak-retak bekas akar dsb.

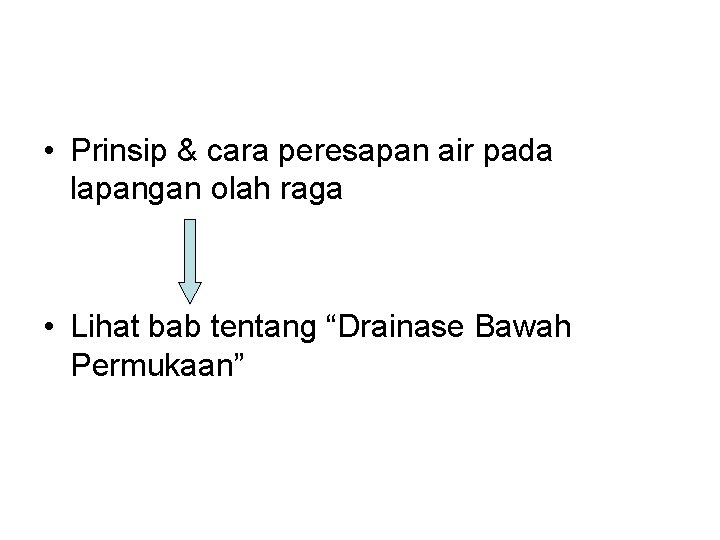

• Prinsip & cara peresapan air pada lapangan olah raga • Lihat bab tentang “Drainase Bawah Permukaan”
Sketsa saluran dan arah aliran air Saluran pengumpul Saluran menuju drainase di luar lapangan
Pipa Pengumpul (Collector Drain) Lintasan atletik Lapangan sepakbola i ≤ 0, 007 Pipa kolektor Di perbatasan lapangan sepakbola dan lintasan atletik dipasang pipa pengumpul (collector drain).
Sketsa lapisan lapangan sepakbola Rumput Lapisan penutup Pasir urug Pasir murni Kerikil Ø 2 – 10 mm Kerikil Ø 10 – 20 mm Lapisan penutup terdiri dari campuran antara pasir urug dan pupuk kandang (2 s. d. 4) : 1 Pasir urug = 50% pasir (sand) + 25% lumpur (silt) + 25% lempung (clay)
Sketsa lapisan lintasan atletik 5 Campuran khusus Ijuk 2 5 20 -25 Sistel (bubuk batu bata) Batu koral
