Draadloze sensoren Gruyaert Gino Evolutie sensortechniek Bekabeling Bussysteem
Draadloze sensoren Gruyaert Gino
Evolutie sensortechniek Bekabeling ü Bussysteem ü Draadloos ü
Bekabeling ü Soms niet mogelijk door obstakel ü Meebewegende kabels bv. op slede ü Roterende delen op machine ü Verbindingen kunnen loskomen door trilling ü Enkel meetsignaal wordt doorgegeven (geen procesparameters, foutcodes, …)
Bussysteem ü Eén kabel voor alle sensoren ü Er zijn toch nog beperkingen (beperkte kabellengte, storingsgevoelig.
Draadloos ü Draadloos is een trend (gsm, internet, … ü Verhoogde betrouwbaarheid ü Eenvoudige installatie ü Snelle herconfiguratie moelijk ü Info op grote afstand ü Onderline communicatie tussen bewegende machines ü Waar bekabeling niet mogelijk is.
Draadlozesensoren ü Twee principes * Sensor met gsm antenne = systeem voor grote afstanden * Systeem met zender/ontvanger = systeem met beperkte afstand

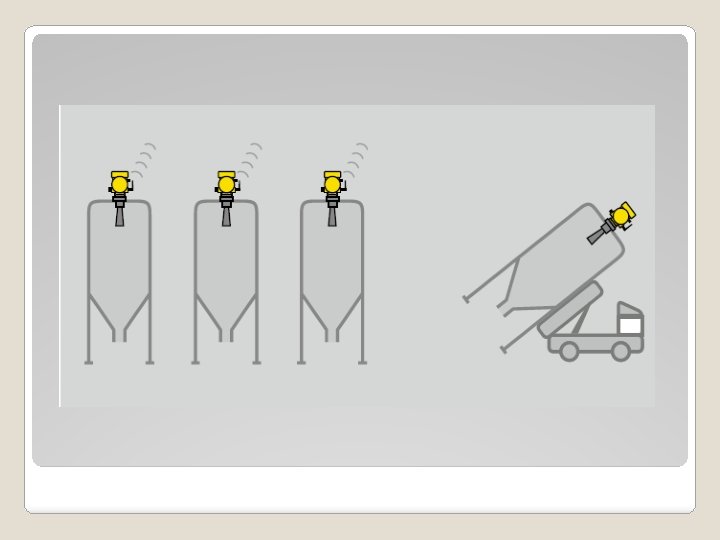

Sensor met gsm antenne ü gsm antenne en sim-kaart ü informatie over grote afstanden ü Een leverancier kan evolutie bij klanten volgen ü Foutmeldingen kunnen op gsm ontvangen worden ü Interessant voor firma met meerdere gebouwen

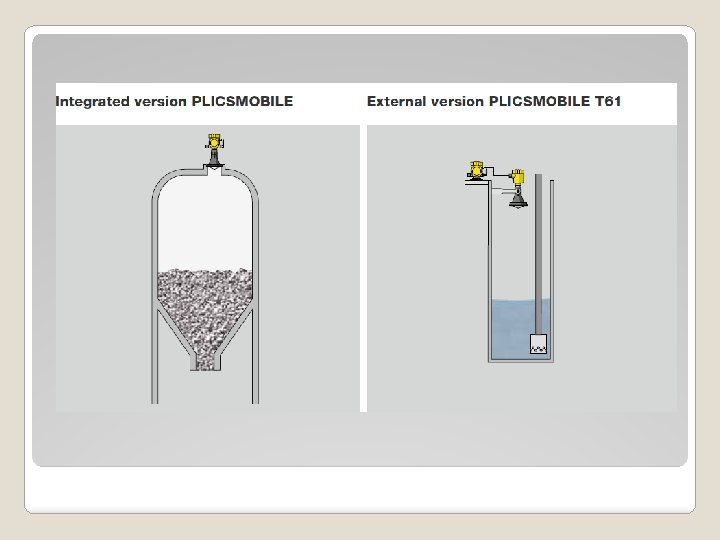

PLICSMOBILE Radio frequency Quadband GSM (850/900/1800/1900 MHz) Het GSM 1800 -netwerk wordt veel in Europa gebruikt.
Sensor met zender/ontvanger ü Zender in de sensor ü Ontvanger in elektrische kast ü Sensor genereert standaardsignaal 4… 20 m. A ü Dit signaal draadloos naar ontvanger ü Hier wordt opnieuw signaal 4… 20 m. A gemaakt
PLICSRADIO Transmitter Reciver
PLICSRADIO
PLICSRADIO
PLICSRADIO
PLICSRADIO Transmitter Reciver
Realisatie project Vloeistoftank 1 m hoog Hydrostatische druksensor met temperatuursensor pt 100 Transmitter Reciver
Niveaumetingen Principe hydrostatische druk. P=ρ. g. h P r g H = druk in Pa = soortelijke massa van de vloeistof in kg/m 3 = de versnelling van de zwaartekracht (9. 81 m/s 2) = de hoogte van de vloeistof in m
Niveaumetingen VEGAWELL 52 4 … 20 m. A - Pt 100

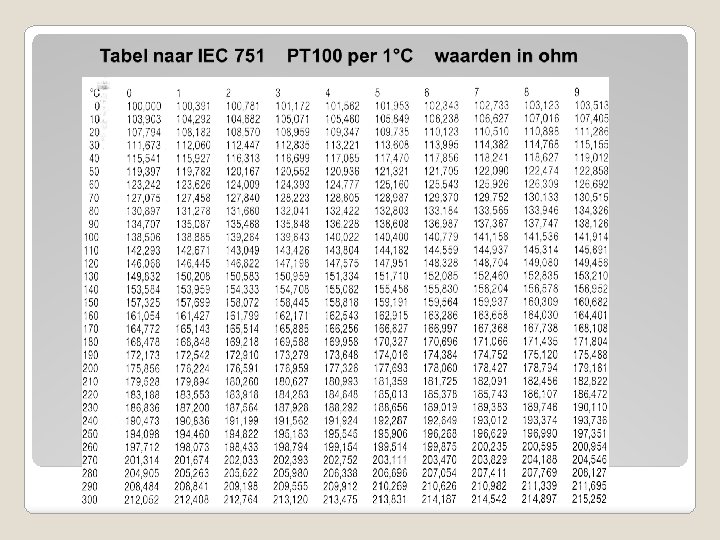

Temperatuursmeting Pt 100 Pt : Platina 100 : de weerstandswaarde bij 0°C bedraagt 100 ohm.
TRANSMITTER Realisatie project Vloeistoftank 1 m hoog Hydrostatische drukmeting met draadloze sensor Door het gewicht van de vloeistofkolom buigt het membraan van de meetcel. De verplaatsing wordt elektrisch gemeten en in een niveauproportioneel signaal 4… 20 m. A omgezet. RECIVER 4… 20 m. A niveaumeting Een vat vullen we met water. De hydrostatische druksensor zal in functie van het vloeistofniveau een signaal 4… 20 m. A genereren. Dit signaal wordt draadloos overgebracht naar de ontvanger die op zijn beurt het signaal met de PLC verbindt. Hydrostatische druksensor met temperatuursensor pt 100
