Dr Neidhardt 14 11 03 Thema Parabeln ein

Dr. Neidhardt 14. 11. 03 Thema: Parabeln [ein Bindeglied zwischen Geometrie und Algebra ] Referent: Christian Schuster

Gliederung: • Anwendungsgebiete und Vorkommen von „Parabel“ – Erscheinungen in der Natur • Parabeln: Definition, geometrische und physikalische Charakterisierung • Parabeln – Ein Bindeglied zwischen Geometrie und Analysis • Möglichkeiten der geometrischen Konstruktion von Parabeln und deren Interpretation – Konstruktion mit Hilfe des Strahlensatzes – Konstruktion durch den Höhen- Kathetensatz – Konstruktion mit dem Sehnensatz

1. Anwendungsgebiete und natürliche Vorkommen von „Parabel“ – Erscheinungen Wie oft die Parabel wird in unserem Alltag auftritt, wird uns meist nicht bewusst.

Zum Beispiel ist die Laufbahn beim Werfen eines Balles eine Parabel. Der Ball fällt vom höchsten Punkt in einer Kurve, dem Scheitel, in derselben Form wieder zurück, wie er nach oben geworfen wurde. Beide Bögen bilden die Parabel. senkrechter Wurf (Annäherung) schiefer Wurf

Auch bei Springbrunnen fliegen die Wassertropfen auf Parabelbahnen

Beim Feuerwerk sieht man ganze Parabelfamilien…

Die Parabel ist eine ebene Kurve, die zu den Kegelschnitten gehört… Jedoch schneidet die Ebene hier – im Gegensatz zur Hyperbel – nur einen der Kegel

Die Reflexionseigenschaft der Parabel wird in vielen optischen Geräten wie bei Antennen (Parabolspiegeln) ausgenutzt.

Auch bei Solarkraftwerken wie hier im Death Valley kommt die Parabelform zum Einsatz

Wenn ein Wasserglas rotiert, steigt das Wasser an den Rändern höher als innen, der Querschnitt der Wasserfläche bildet eine Parabel

Wenn ein Wasserglas rotiert, steigt das Wasser an den Rändern höher als innen, der Querschnitt der Wasserfläche bildet eine Parabel

1. Parabeln: Definition, geometrische und physikalische Charakterisierung Geometrische Charakterisierung einer Parabel: Eine Parabel besteht definitionsgemäß aus genau allen Punkten P, deren Abstand von einem festen Punkt F (Brennpunkt) und einer festen Geraden L (Leitlinie) gleich ist. Thema 1. Stunde Physikalische Charakterisierung einer Parabel: Ein Lichtstrahl, der parallel zur x-Achse einfällt, wird an der Parabel so reflektiert, dass er durch den Brennpunkt geht.

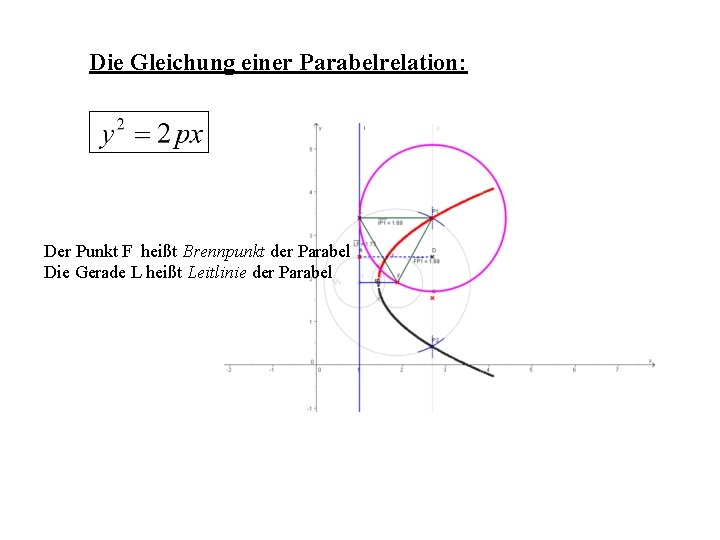

Die Gleichung einer Parabelrelation: Der Punkt F heißt Brennpunkt der Parabel Die Gerade L heißt Leitlinie der Parabel

Die Gleichung einer Parabelrelation: Der Punkt F heißt Brennpunkt der Parabel Die Gerade L heißt Leitlinie der Parabel

Die Gleichung einer Parabelrelation: Der Punkt F heißt Brennpunkt der Parabel Die Gerade L heißt Leitlinie der Parabel

1. Parabeln – Ein Bindeglied zwischen Geometrie und Analysis

1. Parabeln – Ein Bindeglied zwischen Geometrie und Analysis

1. Parabeln – Ein Bindeglied zwischen Geometrie und Analysis

1. Parabeln – Ein Bindeglied zwischen Geometrie und Analysis

1. Parabeln – Ein Bindeglied zwischen Geometrie und Analysis

1. Parabeln – Ein Bindeglied zwischen Geometrie und Analysis

1. Parabeln – Ein Bindeglied zwischen Geometrie und Analysis

1. Parabeln – Ein Bindeglied zwischen Geometrie und Analysis

1. Parabeln – Ein Bindeglied zwischen Geometrie und Analysis

1. Parabeln – Ein Bindeglied zwischen Geometrie und Analysis

1. Parabeln – Ein Bindeglied zwischen Geometrie und Analysis

Möglichkeiten der geometrische Konstruktion von Parabeln und deren Interpretation a) Parabelkonstruktion mit Hilfe des Höhen- und Kathetensatzes

Höhensatz: Pythagoras: daraus hergeleitet – der Höhensatz: und – der Kathetensatz: ,

x y eine Parabelgleichung d

x y p d( ) ist die Konstante, welche die Parabelöffnung festlegt. x und y werden jeweils durch den Punkt P 1 abgetragen, welcher sich natürlich senkrecht über dem X-Achsenabschnitt befinden muss. Daher die Hilfskonstruktion des Rechtecks SAP 1 C

Aufgabe: 1. Zeichne mit Hilfe des Höhensatzes den Graph der quadratischen Funktion, die folgende Gleichung hat: 2. Wo liegen in diesem Falle die Leitlinie L und der Brennpunkt F ?

Aufgabe: 1. Zeichne mit Hilfe des Höhensatzes den Graph der quadratischen Funktion, die folgende Gleichung hat: 2. Wo liegen in diesem Falle die Leitlinie L und der Brennpunkt F ?

Aufgabe: 1. Zeichne mit Hilfe des Höhensatzes den Graph der quadratischen Funktion, die folgende Gleichung hat: 2. Wo liegen in diesem Falle die Leitlinie L und der Brennpunkt F ?

Aufgabe: 1. Zeichne mit Hilfe des Höhensatzes den Graph der quadratischen Funktion, die folgende Gleichung hat: 2. Wo liegen in diesem Falle die Leitlinie L und der Brennpunkt F ?

Aufgabe: 1. Zeichne mit Hilfe des Höhensatzes den Graph der quadratischen Funktion, die folgende Gleichung hat: 2. Wo liegen in diesem Falle die Leitlinie L und der Brennpunkt F ? Leitlinie L

Aufgabe: 1. Zeichne mit Hilfe des Höhensatzes den Graph der quadratischen Funktion, die folgende Gleichung hat: 2. Wo liegen in diesem Falle die Leitlinie L und der Brennpunkt F ? Leitlinie L

b) Parabelkonstruktion mit Hilfe des Sehnensatzes

Sehnensatz Schneiden sich zwei Sehnen im Kreis, dann ist das Produkt der beiden Abschnitte auf einer Sehne gleich dem Produkt der beiden Abschnitte auf der anderen Sehne.

In dem Spezialfall nun mit : y x und x d eine Parabelgleichung

e Mit Hilfe einer kleinen Hilfskonstruktion [K 1(S, x 1); K 2(R, y)] werden nun die jeweiligen X- bzw. Y-Achsenabschnitte der Sehensatzkonstruktion durch die Spur von P 1, P 2 oder P 3, P 4 ins Koordinatensystem übertragen.

Aufgabe: e 1. Was bewirkt eine Veränderung von e? 2. Wo liegen in diesem Falle die Leitlinie L und der Brennpunkt F ?

e Aufgabe: 1. Was bewirkt eine Veränderung von e? e entspricht dem Sehnenabschnitt p, der die Parabelöffnungskonstante darstellt. Verlängert man die Strecke e, wird die Parabelöffnung größer, da d in der Parabelformel als Kehrwert eingeht. 2. Wie kann ich beim Sehnensatz die Lage der Leitlinie L bzw. des Brennpunktes F herausfinden ? Gleichung aus Sehnensatz: allgemeine Parabelgleichung:

e Aufgabe: 1. Was bewirkt eine Veränderung von e? e entspricht dem Sehnenabschnitt d, der die Parabelöffnungskonstante darstellt. Verlängert man die Strecke e, wird die Parabelöffnung größer, da d in der Parabelformel als Kehrwert eingeht. 2. Wie kann ich beim Sehnensatz die Lage der Leitlinie L bzw. des Brennpunktes F herausfinden ? Gleichung aus Sehnensatz: allgemeine Parabelgleichung:

e Aufgabe: 1. Was bewirkt eine Veränderung von e? e entspricht dem Sehnenabschnitt p, der die Parabelöffnungskonstante darstellt. Verlängert man die Strecke e, wird die Parabelöffnung größer, da d in der Parabelformel als Kehrwert eingeht. 2. Wie kann ich beim Sehnensatz die Lage der Leitlinie L bzw. des Brennpunktes F herausfinden ? Gleichung aus Sehnensatz: allgemeine Parabelgleichung:

b) Parabelkonstruktion mit Hilfe des Strahlensatzes

d

Der Strahlensatz: die Strahlensatzfigur gibt uns zwei Parallelen [ || ] wobei D, E so gewählt wurden, dass sie auf einem Kreis K um A liegen. dies ermöglicht uns in der Strahlensatzformel A mit zu sagen, dass gilt und somit ; nach y aufgelöst ergibt sich: - eine Parabelgleichung!!

Nun haben wir einen x- und einen y. Achsenabschnitt und können ebenfalls wieder mit einer Hilfskonstruktion aus K 1(0, ) um den Ursprung die X-Koordinate unserer Parabel festlegen. Mit Hilfe zweier weiterer Kreise K 2(+X, ) und K 3(-X, ) um jeweils diese X-Koordinaten haben wir die Y-Spurlinie und damit den Graphen unserer konstruierten Parabel. Durch bewegen des Punktes D im Programm Geo. Next, werden die Parabeläste gezeichnet.

Aufgabe: 1. Welche Eigenschaft muss die Strahlensatzkonstruktion aufweisen, damit Parabelkonstruktion überhaupt ermöglicht wird? 2. Wie verhält sich die Parabel, wenn der Neigungswinkel, den die Parallelen in der Strahlensatzkonstruktion zur Grundlinie einnehmen verändert wird, wie wenn d verkleinert bzw. vergrößert wird?

Aufgabe: 1. Welche Eigenschaft muss die Strahlensatzkonstruktion aufweisen, damit Parabelkonstruktion überhaupt ermöglicht wird? E, D müssen auf einem Kreis um A liegen => Parabelgleichung 2. Wie verhält sich die Parabel, wenn der Neigungswinkel, den die Parallelen in der Strahlensatzkonstruktion zur Grundlinie einnehmen verändert wird, wie wenn d verkleinert bzw. vergrößert wird?

Aufgabe: 1. Welche Eigenschaft muss die Strahlensatzkonstruktion aufweisen, damit Parabelkonstruktion überhaupt ermöglicht wird? E, D müssen auf einem Kreis um A liegen => Parabelgleichung 2. Wie verhält sich die Parabel, wenn der Neigungswinkel, den die Parallelen in der Strahlensatzkonstruktion zur Grundlinie einnehmen verändert wird, wie wenn d verkleinert bzw. vergrößert wird? wenn d durch Bewegen von a geändert wird, verändert sich die Parabelöffnung

Aufgabe: 3. Welche Besonderheit muss in der Strahlensatzkonstruktion vorliegen, damit eine Normalparabel entsteht? 4. Wie finde ich meine Leitlinie bzw. meinen Brennpunkt?

Aufgabe: 3. Welche Besonderheit muss in der Strahlensatzkonstruktion vorliegen, damit eine Normalparabel entsteht? 4. Wie finde ich meine Leitlinie bzw. meinen Brennpunkt?

Aufgabe: 3. Welche Besonderheit muss in der Strahlensatzkonstruktion vorliegen, damit eine Normalparabel entsteht? 4. Wie finde ich meine Leitlinie bzw. meinen Brennpunkt? Parabel aus dem Strahlensatz allgemeine Parabelgleichung

Aufgabe: 3. Welche Besonderheit muss in der Strahlensatzkonstruktion vorliegen, damit eine Normalparabel entsteht? 4. Wie finde ich meine Leitlinie bzw. meinen Brennpunkt? Parabel aus dem Strahlensatz allgemeine Parabelgleichung und F und L liegen jeweils bei bzw. auf dem Lot auf x durch S

Diese Konstruktion einer Parabel durch den Strahlensatz ist nur möglich, indem ich mir geeignete Strecken günstig wähle und gewisse Parameter (Einschränkungen) in Kauf nehme. . . hier: Die Punkte E, D liegen auf einem Kreis um A, wodurch sich eine Parabelgleichung aufstellen lässt.
