DPS – Dispositivo de Proteção Contra Surtos Disciplina: Instalações Elétricas Prediais Professora : Mariângela Bovolato Aluno: Luciano de Souza da Costa e Silva
Sistema de Proteção Contra Descargas Atmosféricas - SPDA Sistema completo destinado a proteger uma estrutura contra os efeitos das descargas atmosféricas. É composto de um sistema externo e de um sistema interno de proteção.
Sistema de Proteção Contra Descargas Atmosféricas - SPDA Sistema externo de proteção: sistema que consiste em subsistema de captores, subsistema de condutores de descida e susbistema de aterramento. Sistema interno de proteção: conjunto de dispositivos que reduzem os efeitos elétricos e magnéticos da corrente de descarga atmosférica dentro do volume a proteger (DPS – dispositivo de proteção contra surtos).
Formação das cargas nuvens Nuvem como um enorme bipolo com cargas positivas na parte superior e as negativas na inferior. Induz no solo cargas positivas. DDP de 10 a 100 KV, formando gigantesco capacitor
Efeito dos Raios Forma Direta: atingem estruturas de edificações, o sistema de pára-raios, as fiações elétricas, redes de energia elétrica, etc. Forma Indireta: Formação de radiação eletromagnética induzindo sobretensões nas estruturas, linhas, cabos subterrâneos, cabos de comunicação e transmissão de dados.
Tipos de Captores Os tipos de captores utilizados na prática são: Pára-raios de Franklin Gaiola de Faraday Os sistemas que utilizam o efeito das pontas são mais econômicos, mas para edifícios longos, como fábricas, o princípio da “gaiola” pode se tornar mais econômico. E no caso de edifícios destinados a equipamentos eletrônicos torna-se indispensável.

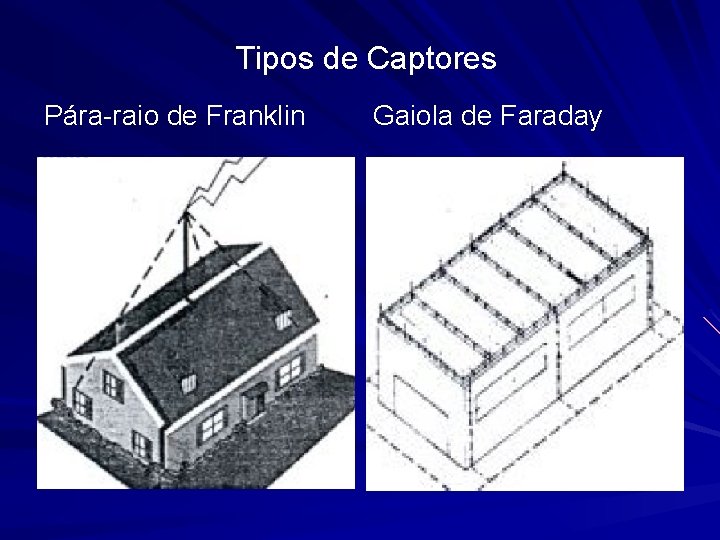

Tipos de Captores Pára-raio de Franklin Gaiola de Faraday
DPS-Dispositivo de Proteção Contra Surtos Dispositivo de proteção contra sobretensões transitórias, anulando as descargas indiretas na rede elétrica causadas por descargas atmosféricas.
Seleção dos DPS Nível de Proteção; Máxima tensão de operação contínua; Suportabilidade a sobretensões temporárias; Corrente Nominal de descarga e/ou corrente de impulso; Suportabilidade à corrente de curto-circuito.

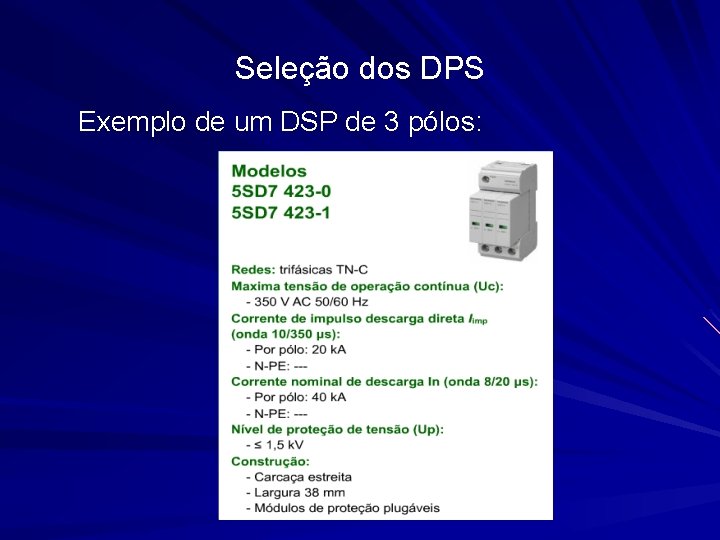

Seleção dos DPS Exemplo de um DSP de 3 pólos:
Suportabilidade a impulso exigível dos equipamentos da instalação Tensão Nominal da Instalação (V) Sistemas trifásicos Sistemas monofásicos com neutro Tensão de Impulso Suportável Requerida (k. V) Categoria do Produto a ser utilizado na entrada da instalação Produto a ser utilizado em circuitos de distribuição e circuitos terminais Equipamentos de utilização Produtos especialmente protegidos Categoria do Suportabilidade a Impulsos IV III II I 120/208 127/220 115 -230 120 -240 127 -254 4 2, 5 1, 5 0, 8 220/380, 230/400, 277/480. - 6 4 2, 5 1, 5 406/690 - 8 6 4 2, 5
Exemplos de DPS e Utilização DPS 20 k. A – Instalado no circuito ao qual o equipamento está conectado, e em instalações com exposição a raios AQ 1 (desprezível). DPS 30 k. A - Proteção em redes de distribuição de BT, expostos a raios indiretos AQ 2. Instalado ao QD central da rede. DPS 45 k. A – Proteção em redes de distribuição de BT em áreas urbanas expostos a raios diretos AQ 3. Instalado ao QD central. DPS 90 k. A
Coordenação dos DPS Imáx(k. A) Corrente Máxima de Descarga (8/20 us) In(k. A) Corrente Nominal de Descarga (8/20 us) Vp(k. V) Nível de Proteção por corrente nominal 20 10 1, 1 30 10 1, 3 45 20 1, 5 90 40 1, 5
Valor mínimo de tensão de operação contínua (Vc) exigível do DPS conectado entre Fase Neutro PE PEN X X X Esquema de aterramento TT TN-S IT com Neutro distribuído 1, 1 Vo 1, 1 Vo 1, 714 Vo Vo Vo X X X TN-C 1, 1 Vo Vo IT Saem Neutro distribuído V
Instalação dos DPS Aterramento TN:
Instalação dos DPS Aterramento TT:
Instalação dos DPS Aterramento TT:

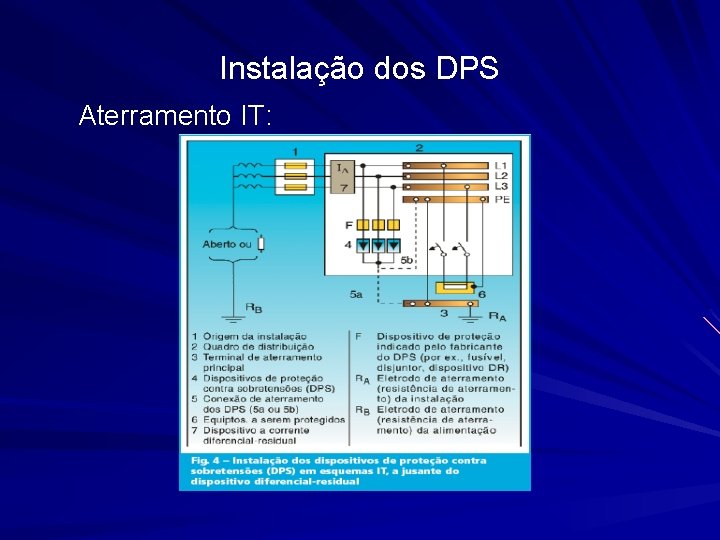

Instalação dos DPS Aterramento IT:

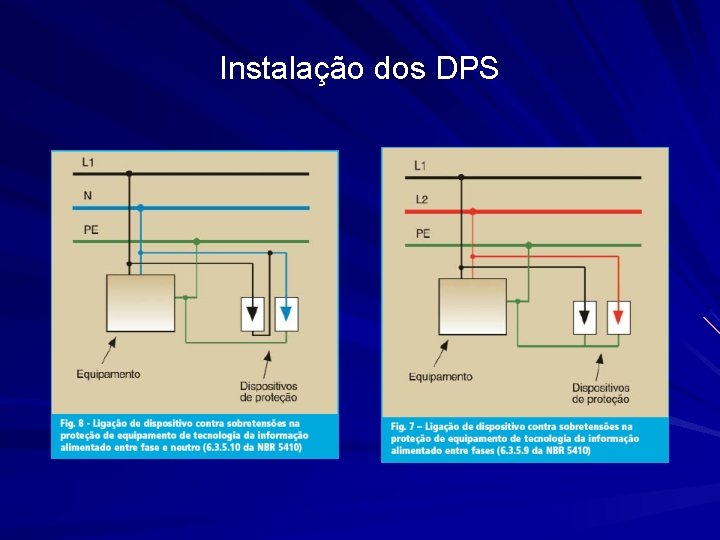

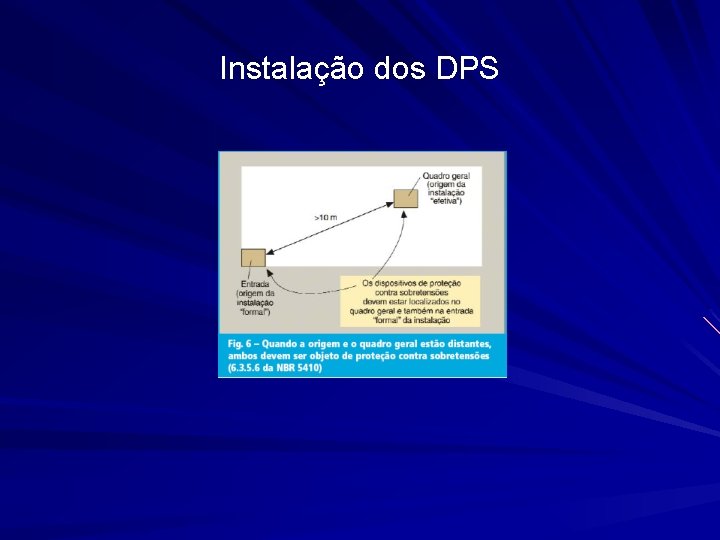

Instalação dos DPS
Instalação dos DPS
Conclusão Concluí-se que a proteção contra sobretensões transitórias (surtos de tensão), bem como a proteção da instalação como um todo, visa sobretudo a simultaneidade de atuação de tal forma que os pulsos de tensão e corrente a ela conectados apresentem o máximo de eficiência possível e sejam suportáveis pelos componentes da instalação. Proteção = proteção contra sobrecarga e curtocircuito + Aterramento + Equipotencialização +Instalação do DPS.
Referências [1] - Instalações Elétricas Prediais [2]http: //www. siemens. com. br/medias/FLASHES/248_20 070604083937. swf Revista Eletricidade Moderna. 224. Guia EM da NBR 5410. Proteção Contra Sobretensões.
