Double Seal Plan 52 n n Connection Consumption

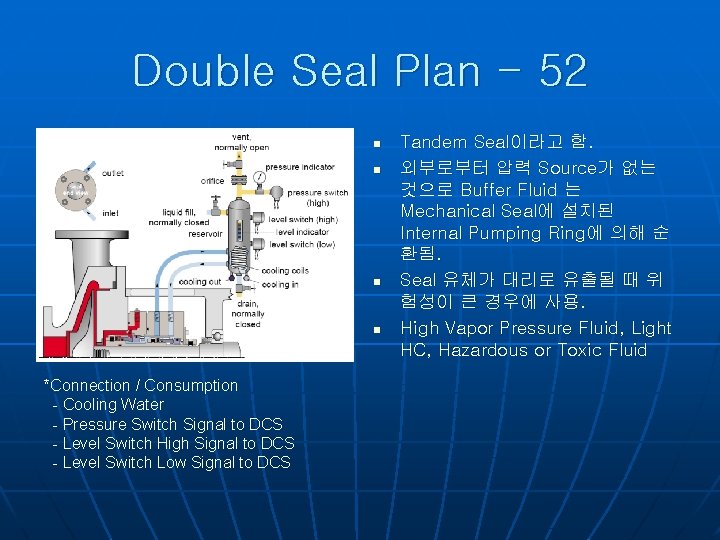

Double Seal Plan - 52 n n *Connection / Consumption - Cooling Water - Pressure Switch Signal to DCS - Level Switch High Signal to DCS - Level Switch Low Signal to DCS Tandem Seal이라고 함. 외부로부터 압력 Source가 없는 것으로 Buffer Fluid 는 Mechanical Seal에 설치된 Internal Pumping Ring에 의해 순 환됨. Seal 유체가 대리로 유출될 때 위 험성이 큰 경우에 사용. High Vapor Pressure Fluid, Light HC, Hazardous or Toxic Fluid

Double Seal Plan – 53 A n n *Connection / Consumption - Cooling Water - Pressure Source (N 2, Air etc) - Pressure Switch High Signal to DCS - Level Switch Low Signal to DCS 외부 압력에 의해 Reservoir에 압 력이 가함. (Double Seal) 대기로 Process Fluid가 Leak 되 지 않아야 할 경우 High Vapor Pressure Fluid, Light HC, Hazardous or Toxic Fluid Reservoir의 압력은 최대 14 Kg/cm 2. g 임

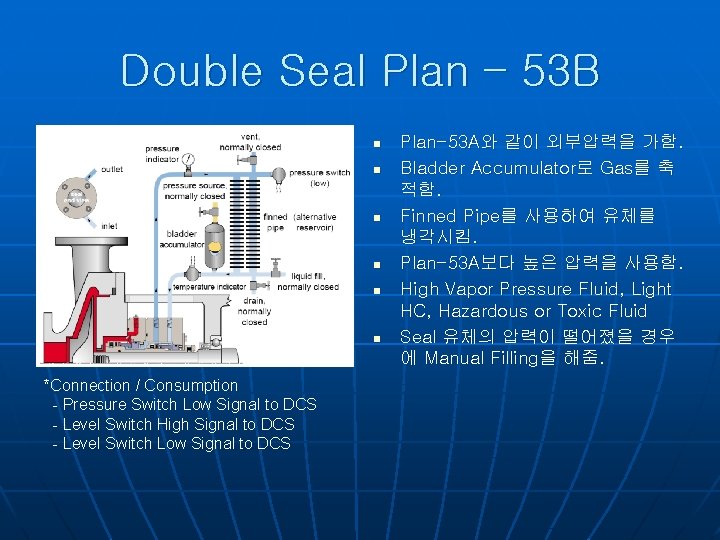

Double Seal Plan – 53 B n n n *Connection / Consumption - Pressure Switch Low Signal to DCS - Level Switch High Signal to DCS - Level Switch Low Signal to DCS Plan-53 A와 같이 외부압력을 가함. Bladder Accumulator로 Gas를 축 적함. Finned Pipe를 사용하여 유체를 냉각시킴. Plan-53 A보다 높은 압력을 사용함. High Vapor Pressure Fluid, Light HC, Hazardous or Toxic Fluid Seal 유체의 압력이 떨어졌을 경우 에 Manual Filling을 해줌.

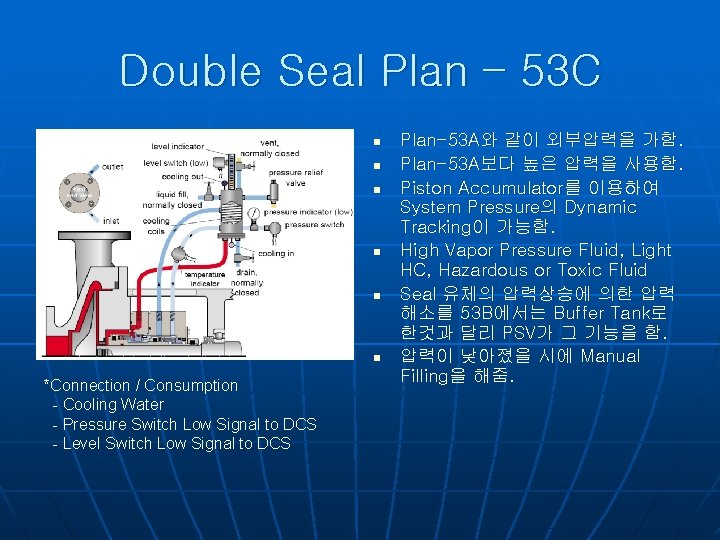

Double Seal Plan – 53 C n n n *Connection / Consumption - Cooling Water - Pressure Switch Low Signal to DCS - Level Switch Low Signal to DCS Plan-53 A와 같이 외부압력을 가함. Plan-53 A보다 높은 압력을 사용함. Piston Accumulator를 이용하여 System Pressure의 Dynamic Tracking이 가능함. High Vapor Pressure Fluid, Light HC, Hazardous or Toxic Fluid Seal 유체의 압력상승에 의한 압력 해소를 53 B에서는 Buffer Tank로 한것과 달리 PSV가 그 기능을 함. 압력이 낮아졌을 시에 Manual Filling을 해줌.

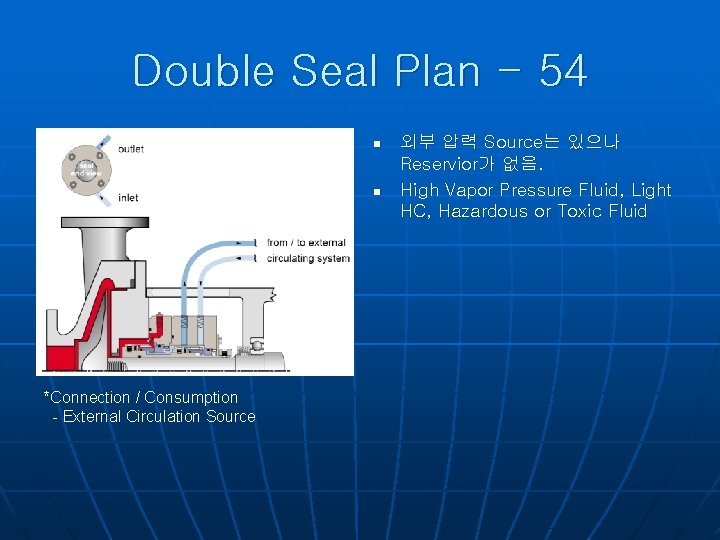

Double Seal Plan - 54 n n *Connection / Consumption - External Circulation Source 외부 압력 Source는 있으나 Reservior가 없음. High Vapor Pressure Fluid, Light HC, Hazardous or Toxic Fluid

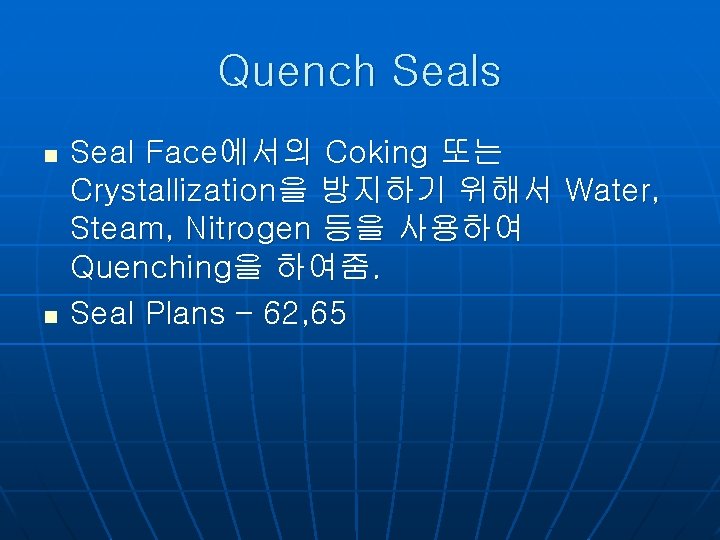

Quench Seals n n Seal Face에서의 Coking 또는 Crystallization을 방지하기 위해서 Water, Steam, Nitrogen 등을 사용하여 Quenching을 하여줌. Seal Plans – 62, 65

Quench Seal Plan - 65 n n n *Connection / Consumption - Level Switch High Signal to DCS Plan-62의 Drain 측의 Leakage를 감지할 수 있게 추가기기를 설치한 것임. Process Leakage 또는 Quench Fluid의 Leakage를 감지할 수 있 음. Plane-65만 사용하거나 Plan-65 와 같이 사용하기도 함.

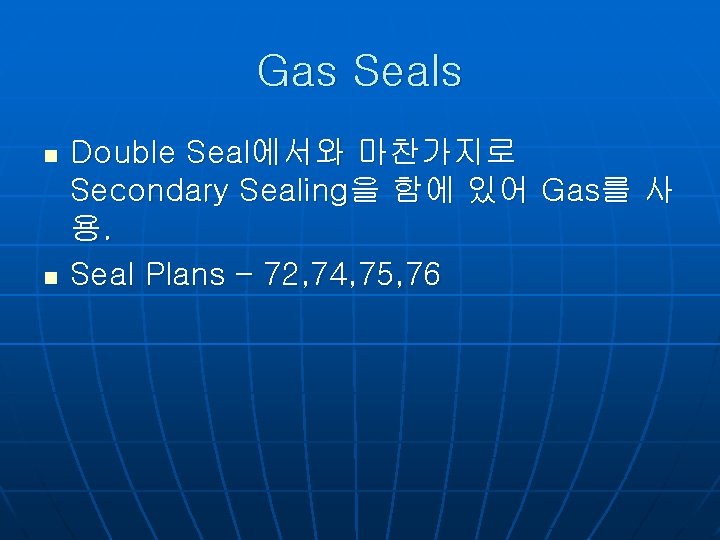

Gas Seals n n Double Seal에서와 마찬가지로 Secondary Sealing을 함에 있어 Gas를 사 용. Seal Plans – 72, 74, 75, 76

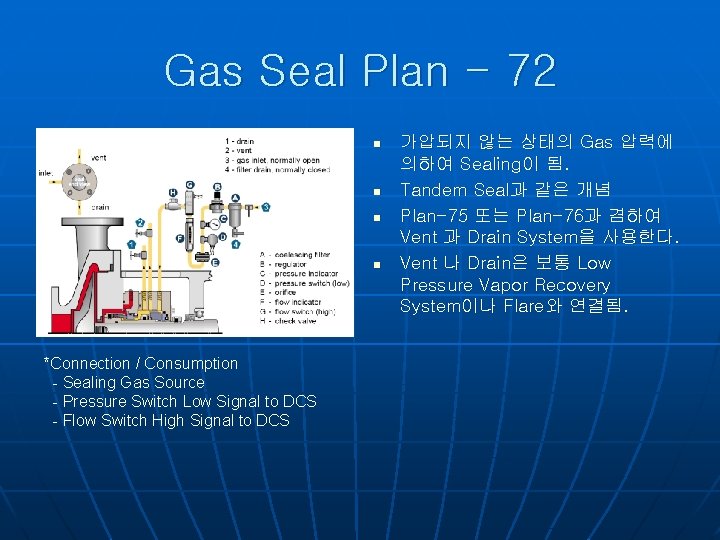

Gas Seal Plan - 72 n n *Connection / Consumption - Sealing Gas Source - Pressure Switch Low Signal to DCS - Flow Switch High Signal to DCS 가압되지 않는 상태의 Gas 압력에 의하여 Sealing이 됨. Tandem Seal과 같은 개념 Plan-75 또는 Plan-76과 겸하여 Vent 과 Drain System을 사용한다. Vent 나 Drain은 보통 Low Pressure Vapor Recovery System이나 Flare와 연결됨.

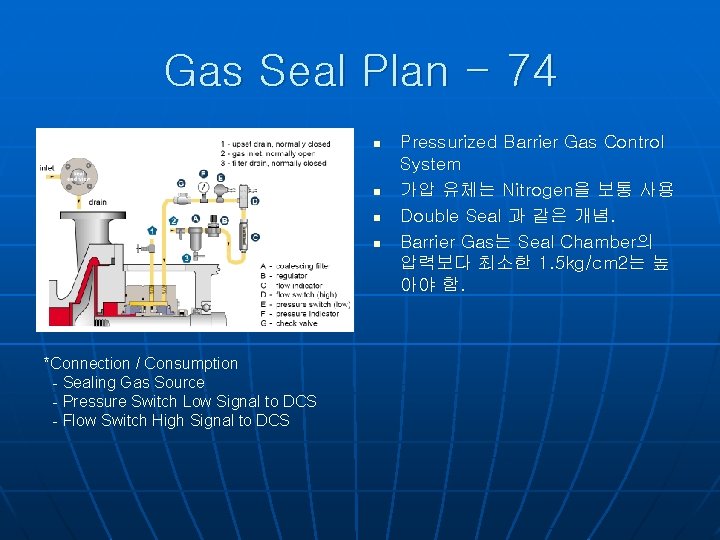

Gas Seal Plan - 74 n n *Connection / Consumption - Sealing Gas Source - Pressure Switch Low Signal to DCS - Flow Switch High Signal to DCS Pressurized Barrier Gas Control System 가압 유체는 Nitrogen을 보통 사용 Double Seal 과 같은 개념. Barrier Gas는 Seal Chamber의 압력보다 최소한 1. 5 kg/cm 2는 높 아야 함.

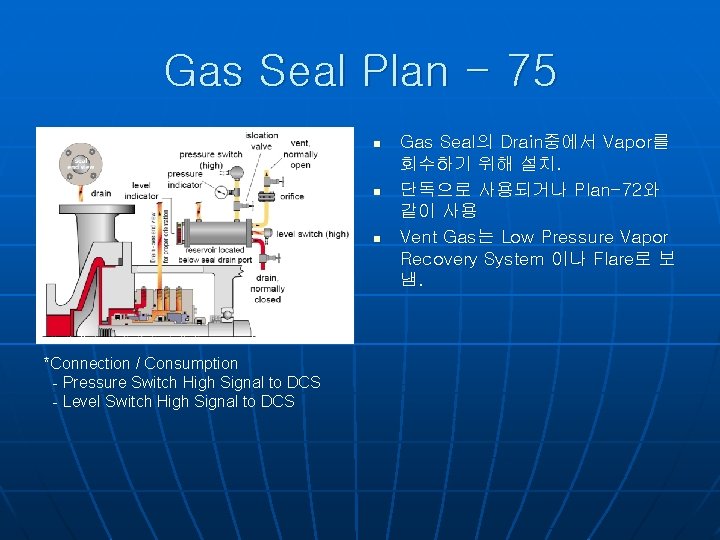

Gas Seal Plan - 75 n n n *Connection / Consumption - Pressure Switch High Signal to DCS - Level Switch High Signal to DCS Gas Seal의 Drain중에서 Vapor를 회수하기 위해 설치. 단독으로 사용되거나 Plan-72와 같이 사용 Vent Gas는 Low Pressure Vapor Recovery System 이나 Flare로 보 냄.

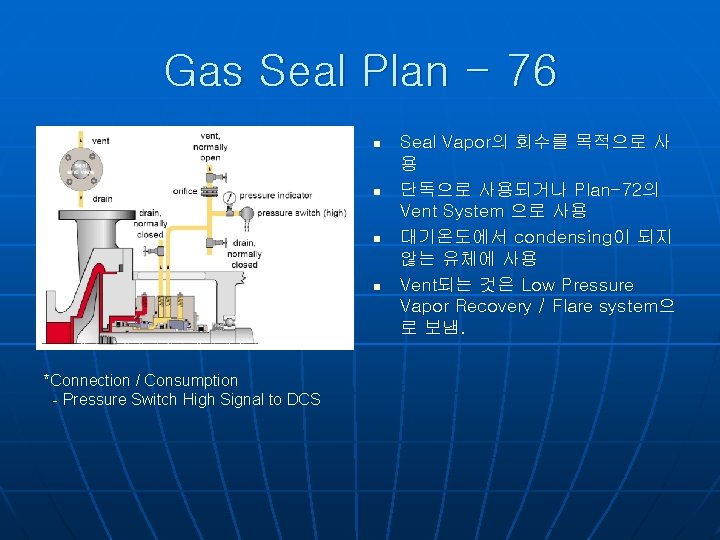

Gas Seal Plan - 76 n n *Connection / Consumption - Pressure Switch High Signal to DCS Seal Vapor의 회수를 목적으로 사 용 단독으로 사용되거나 Plan-72의 Vent System 으로 사용 대기온도에서 condensing이 되지 않는 유체에 사용 Vent되는 것은 Low Pressure Vapor Recovery / Flare system으 로 보냄.

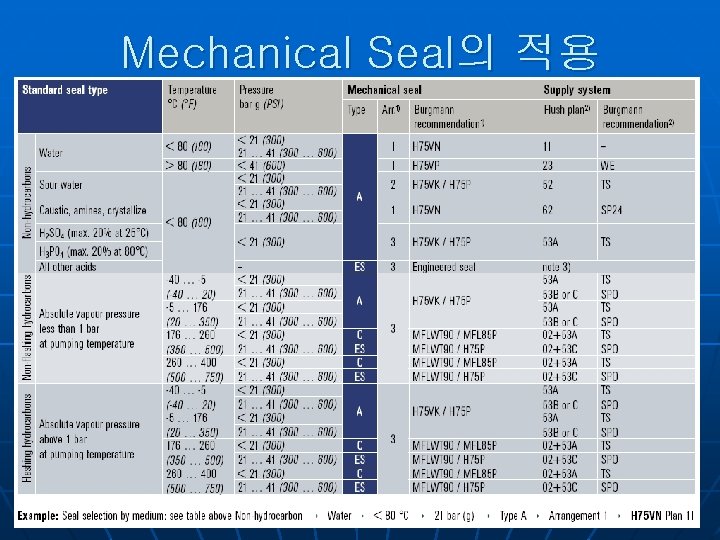

Mechanical Seal의 적용

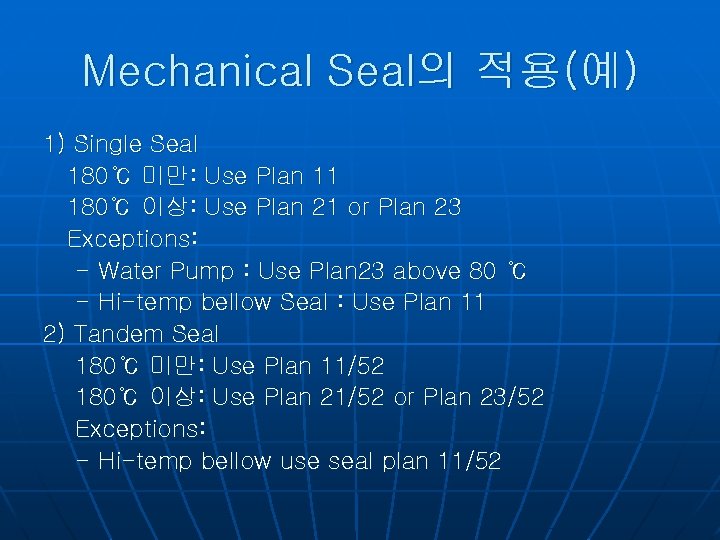

Mechanical Seal의 적용(예) 1) Single Seal 180℃ 미만: Use Plan 11 180℃ 이상: Use Plan 21 or Plan 23 Exceptions: - Water Pump : Use Plan 23 above 80 ℃ - Hi-temp bellow Seal : Use Plan 11 2) Tandem Seal 180℃ 미만: Use Plan 11/52 180℃ 이상: Use Plan 21/52 or Plan 23/52 Exceptions: - Hi-temp bellow use seal plan 11/52

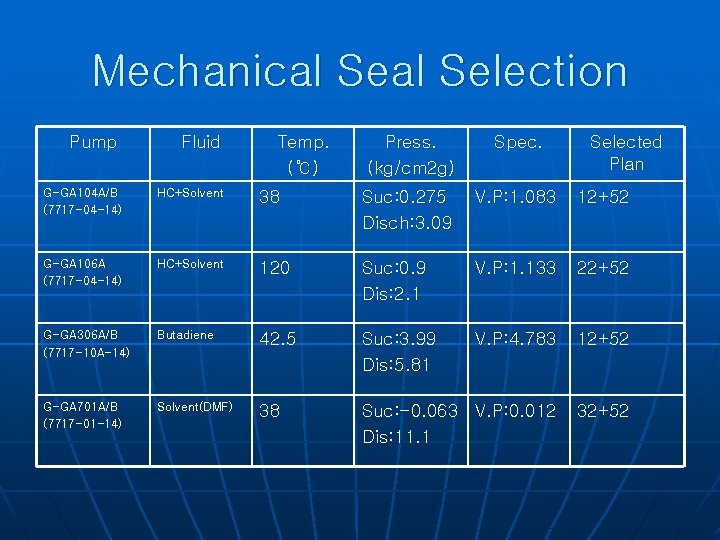

Mechanical Selection Pump Fluid Temp. (℃) Press. (kg/cm 2 g) Spec. Selected Plan G-GA 104 A/B (7717 -04 -14) HC+Solvent 38 Suc: 0. 275 Disch: 3. 09 V. P: 1. 083 12+52 G-GA 106 A (7717 -04 -14) HC+Solvent 120 Suc: 0. 9 Dis: 2. 1 V. P: 1. 133 22+52 G-GA 306 A/B (7717 -10 A-14) Butadiene 42. 5 Suc: 3. 99 Dis: 5. 81 V. P: 4. 783 12+52 G-GA 701 A/B (7717 -01 -14) Solvent(DMF) 38 Suc: -0. 063 V. P: 0. 012 Dis: 11. 1 32+52

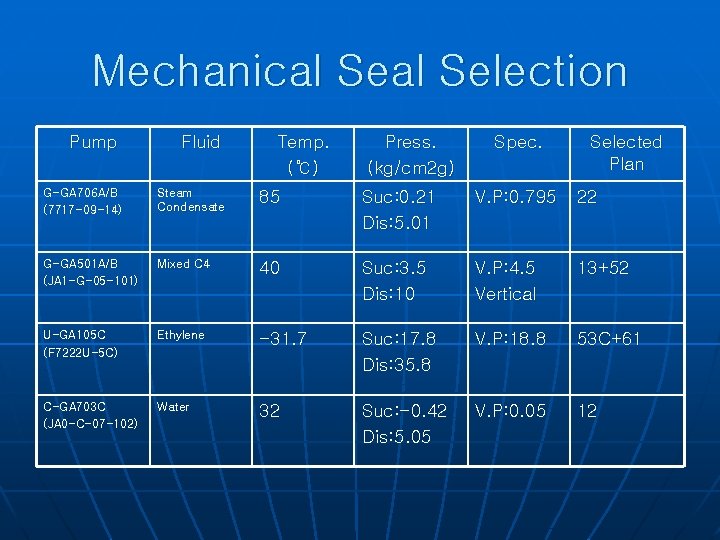

Mechanical Selection Pump Fluid Temp. (℃) Press. (kg/cm 2 g) Spec. Selected Plan G-GA 706 A/B (7717 -09 -14) Steam Condensate 85 Suc: 0. 21 Dis: 5. 01 V. P: 0. 795 22 G-GA 501 A/B (JA 1 -G-05 -101) Mixed C 4 40 Suc: 3. 5 Dis: 10 V. P: 4. 5 Vertical 13+52 U-GA 105 C (F 7222 U-5 C) Ethylene -31. 7 Suc: 17. 8 Dis: 35. 8 V. P: 18. 8 53 C+61 C-GA 703 C (JA 0 -C-07 -102) Water 32 Suc: -0. 42 Dis: 5. 05 V. P: 0. 05 12
