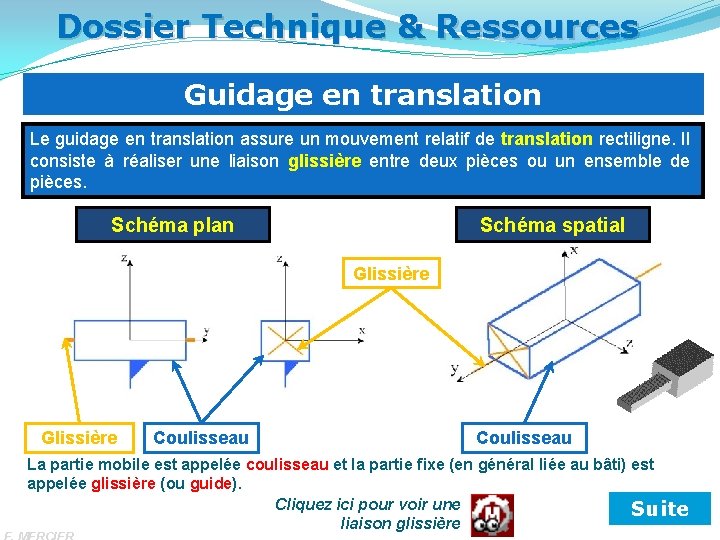

Dossier Technique & Ressources Guidage en translation Le guidage en translation assure un mouvement relatif de translation rectiligne. Il consiste à réaliser une liaison glissière entre deux pièces ou un ensemble de pièces. Schéma plan Schéma spatial Glissière Coulisseau La partie mobile est appelée coulisseau et la partie fixe (en général liée au bâti) est appelée glissière (ou guide). Cliquez ici pour voir une Suite liaison glissière

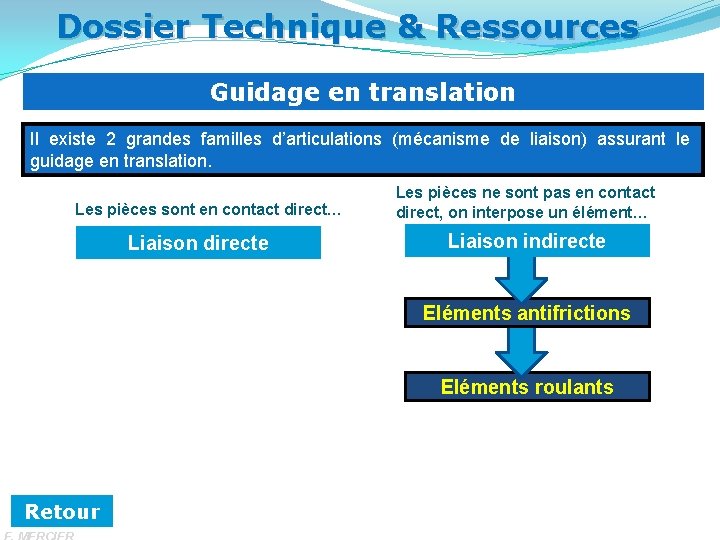

Dossier Technique & Ressources Guidage en translation Il existe 2 grandes familles d’articulations (mécanisme de liaison) assurant le guidage en translation. Les pièces sont en contact direct… Liaison directe Les pièces ne sont pas en contact direct, on interpose un élément… Liaison indirecte Eléments antifrictions Eléments roulants Retour

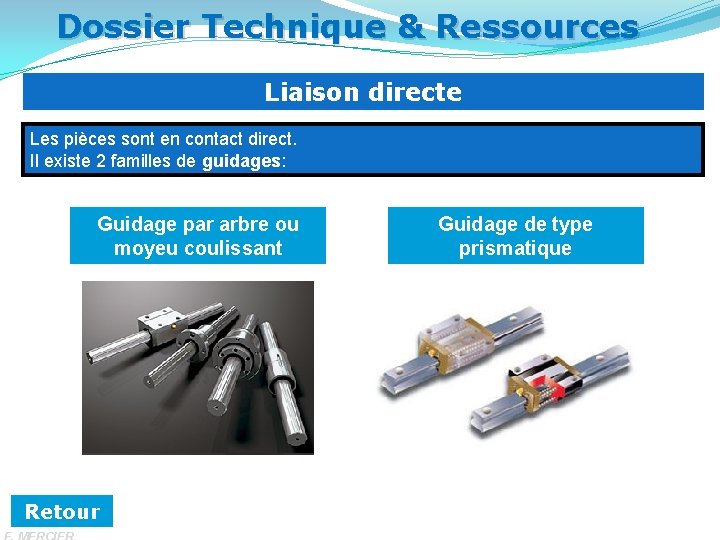

Dossier Technique & Ressources Liaison directe Les pièces sont en contact direct. Il existe 2 familles de guidages: Guidage par arbre ou moyeu coulissant Retour Guidage de type prismatique

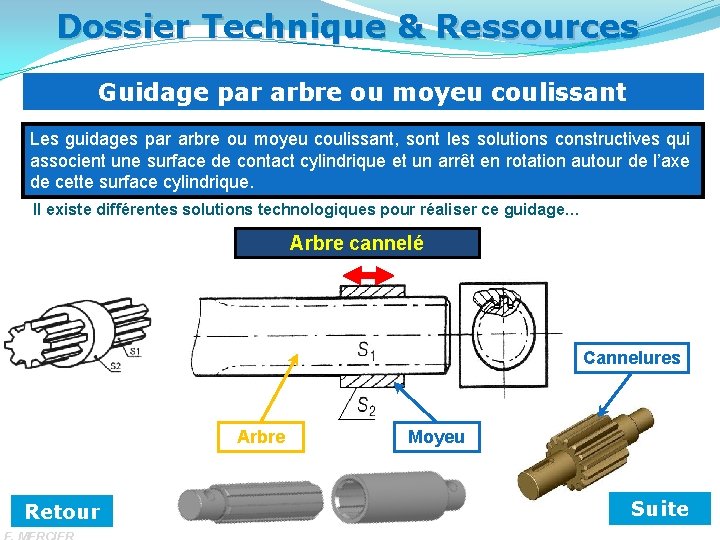

Dossier Technique & Ressources Guidage par arbre ou moyeu coulissant Les guidages par arbre ou moyeu coulissant, sont les solutions constructives qui associent une surface de contact cylindrique et un arrêt en rotation autour de l’axe de cette surface cylindrique. Il existe différentes solutions technologiques pour réaliser ce guidage… Arbre cannelé Cannelures Arbre Retour Moyeu Suite

Dossier Technique & Ressources Guidage par arbre ou moyeu coulissant Les guidages par arbre ou moyeu coulissant, sont les solutions constructives qui associent une surface de contact cylindrique et un arrêt en rotation autour de l’axe de cette surface cylindrique. Il existe différentes solutions technologiques pour réaliser ce guidage… Clavetage libre Clavette Arbre Retour Moyeu Suite

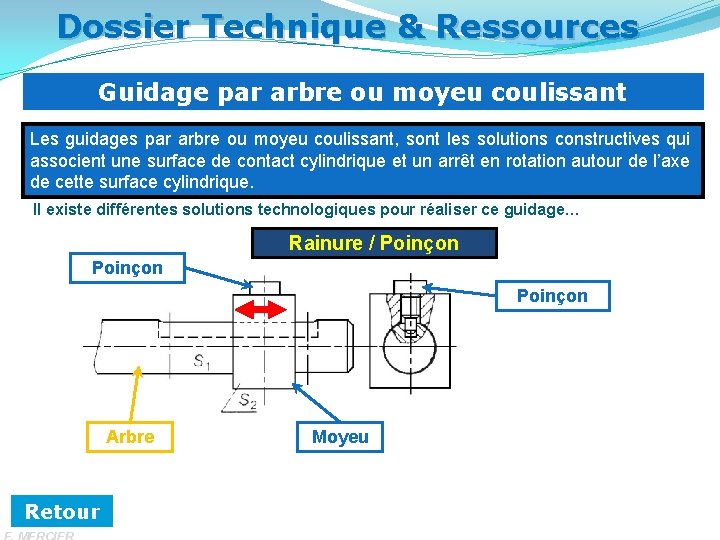

Dossier Technique & Ressources Guidage par arbre ou moyeu coulissant Les guidages par arbre ou moyeu coulissant, sont les solutions constructives qui associent une surface de contact cylindrique et un arrêt en rotation autour de l’axe de cette surface cylindrique. Il existe différentes solutions technologiques pour réaliser ce guidage… Rainure / Poinçon Arbre Retour Moyeu

Dossier Technique & Ressources Guidage de type prismatique Les guidages de type prismatique associent des surfaces de contact planes. Ils comportent un dispositif de réglage du jeu et permettant de rattraper l’usure. En général on utilise des cales en matériau tendre (bronze…). Il existe différentes solutions technologiques pour réaliser ce guidage… Guidage prismatique Glissière Retour Coulisseau Glissière Suite

Dossier Technique & Ressources Guidage de type prismatique Les guidages de type prismatique associent des surfaces de contact planes. Ils comportent un dispositif de réglage du jeu et permettant de rattraper l’usure. En général on utilise des cales en matériau tendre (bronze…). Il existe différentes solutions technologiques pour réaliser ce guidage… Guidage queue d’aronde Glissière Retour Coulisseau Glissière

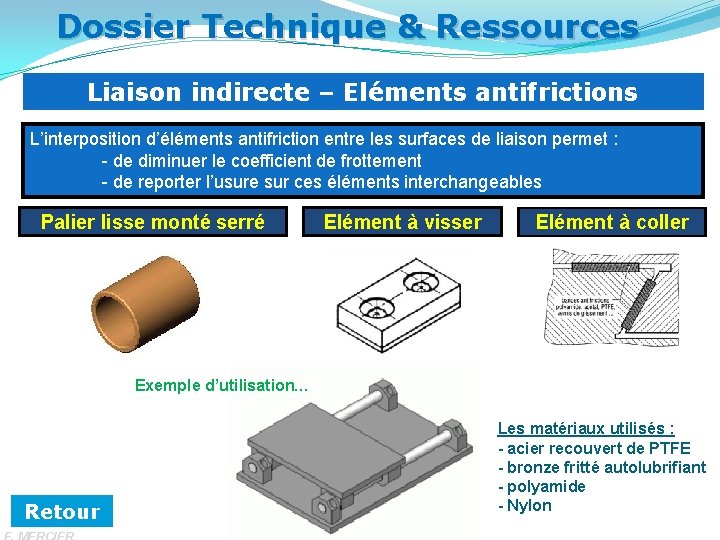

Dossier Technique & Ressources Liaison indirecte – Eléments antifrictions L’interposition d’éléments antifriction entre les surfaces de liaison permet : - de diminuer le coefficient de frottement - de reporter l’usure sur ces éléments interchangeables Palier lisse monté serré Elément à visser Elément à coller Exemple d’utilisation… Retour Les matériaux utilisés : - acier recouvert de PTFE - bronze fritté autolubrifiant - polyamide - Nylon

Dossier Technique & Ressources Liaison indirecte – Eléments roulants Les guidages par éléments roulants constituent une famille de composants standards dont le principe est de remplacer le glissement par du roulement. Il existe 5 familles d’éléments roulants: Guidage par cages à éléments roulants Retour Guidage par douilles à billes Guidage par systèmes complets Guidage par patins Guidage par galets

Dossier Technique & Ressources Guidage par cages à éléments roulants Les guidages par éléments roulants constituent une famille de composants standards dont le principe est de remplacer le glissement par du roulement. Ils comportent 3 catégories de constituants : - les éléments roulants (avec ou sans cage) - les rails de guidage qui portent les chemins de roulement, liés respectivement au coulisseau et à la glissière. - les organes d’arrêt ou de protection Billes Rouleaux Cage Elément roulant Plaquette d’arrêt Retour Rails Suite

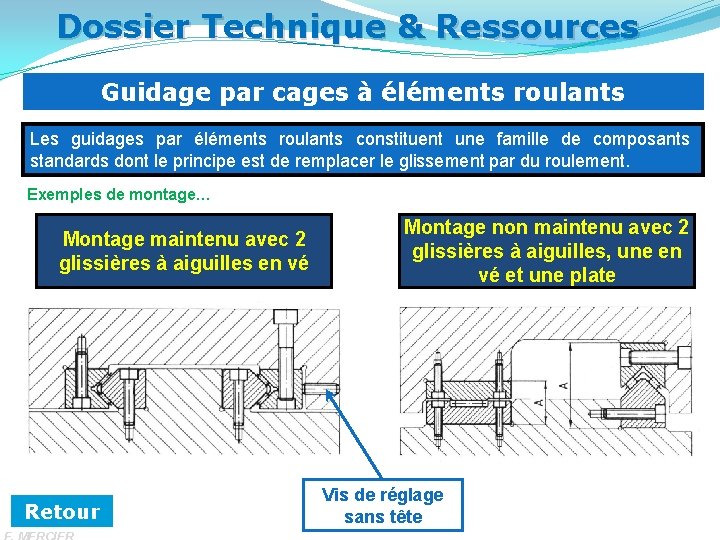

Dossier Technique & Ressources Guidage par cages à éléments roulants Les guidages par éléments roulants constituent une famille de composants standards dont le principe est de remplacer le glissement par du roulement. Exemples de montage… Montage maintenu avec 2 glissières à aiguilles en vé Retour Montage non maintenu avec 2 glissières à aiguilles, une en vé et une plate Vis de réglage sans tête

Dossier Technique & Ressources Guidage par douilles à billes Ils sont souvent réalisés par 4 douilles à billes, comme celle présentée ci dessous. Bague extérieure Joint Une rangée de billes Joint Cage Retour Cage

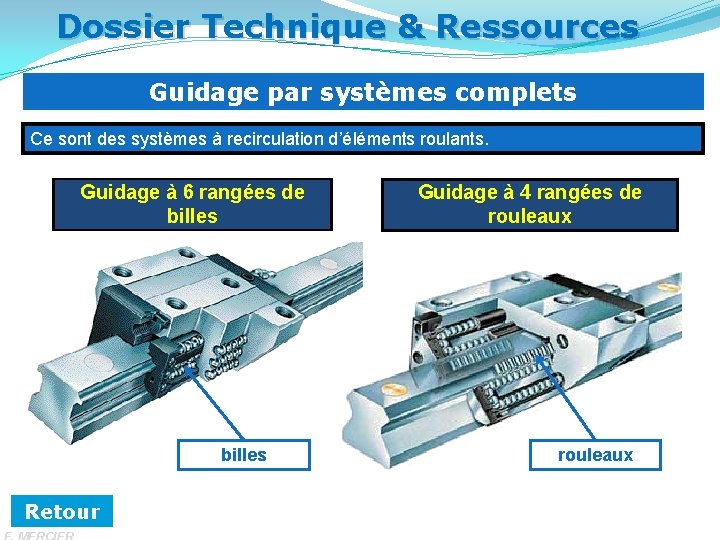

Dossier Technique & Ressources Guidage par systèmes complets Ce sont des systèmes à recirculation d’éléments roulants. Guidage à 6 rangées de billes Retour Guidage à 4 rangées de rouleaux

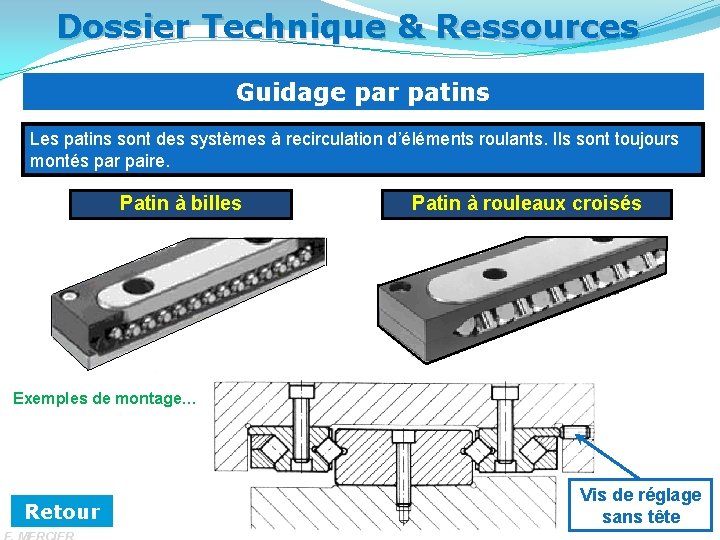

Dossier Technique & Ressources Guidage par patins Les patins sont des systèmes à recirculation d’éléments roulants. Ils sont toujours montés par paire. Patin à billes Patin à rouleaux croisés Exemples de montage… Retour Vis de réglage sans tête

Dossier Technique & Ressources Guidage par galets Ils comportent quatre galets. Afin de régler le jeu de fonctionnement, deux des quatre galets sont montés sur des axes excentriques. Retour
