DOS TECNICAS ESPECFICAS PARA REVEGETACIN DE TALUDES 1
- Slides: 51
DOS TECNICAS ESPECÍFICAS PARA REVEGETACIÓN DE TALUDES 1 -RIEGO POR GOTEO AUTOCOMPENSADO 2 -BIOMANTAS. Adecuación a problemática del área EL TORDILLO MIDA SRL 25/09/2021 Mida SRL 1

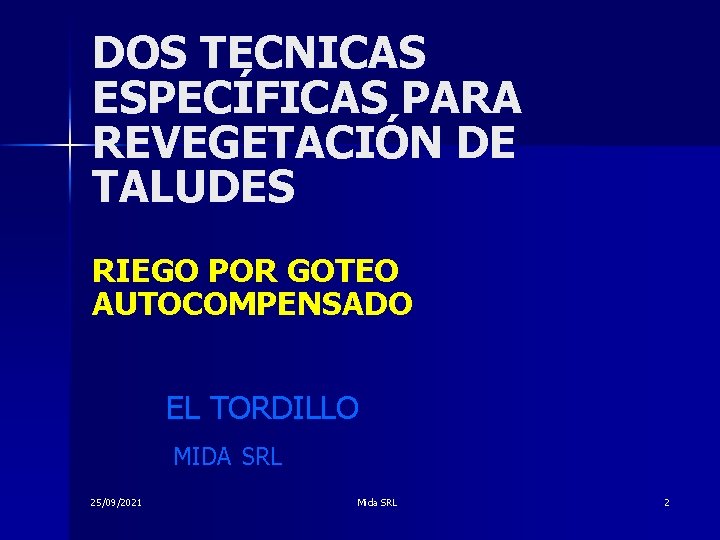

DOS TECNICAS ESPECÍFICAS PARA REVEGETACIÓN DE TALUDES RIEGO POR GOTEO AUTOCOMPENSADO EL TORDILLO MIDA SRL 25/09/2021 Mida SRL 2
Introducción Remediación >>>Revegetación >>> Plantines Primavera-Verano >> CONDICIONES DESFAVORABLES n n n Vientos Temperatura Humedad Radiación Evapotranspiración Consecuencias: BAJA TASA PRENDIMIENTO PLANTINES 25/09/2021 Mida SRL 3
OBJETIVOS DEL PROYECTO Lograr implantación cercana al 90% 2. Reducir los volúmenes de agua utilizada 3. Acelerar el desarrollo de las plantas 1. 25/09/2021 Mida SRL 4
Descripción del ensayo Inicio: Noviembre 2003 n Elección de taludes n Instalación tanque abastecimiento n Armado equipos riego aspersión y goteo n Automatización 25/09/2021 Mida SRL 5
Descripción del ensayo Esquema Sistema de Goteo 25/09/2021 Mida SRL 6
Descripción del ensayo Goteo Instalado en campo 25/09/2021 Mida SRL 7

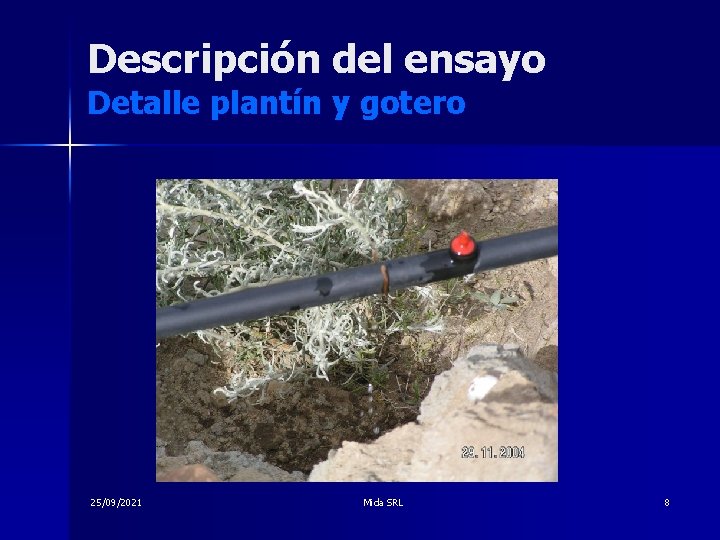

Descripción del ensayo Detalle plantín y gotero 25/09/2021 Mida SRL 8
Descripción del ensayo Aspersión en funcionamiento 25/09/2021 Mida SRL 9
Descripción del ensayo Automatización 25/09/2021 Mida SRL 10
Desarrollo Planteo Inicial Goteo: 3 litros/plantín. 1200 plantines (1200 m 2 de talud) 3, 6 m 3 Volumen total agua de riego ASPERSION: aplicando mismo volumen sobre la totalidad de la superficie (1200 m 2); obtenemos una lamina de 3 mm. Muy inferior a la ET de Comodoro Rivadavia. 25/09/2021 Mida SRL 11
Desarrollo Planteo Inicial 25/09/2021 Mida SRL 12
Desarrollo Planteo Inicial ASPERSION: Superando levemente ET max sugerimos lámina de 10 mm/diaria. Volumen diario muy elevado 12 m 3/dia ASPERSION SEMANAL: 60 m 3 GOTEO SEMANAL: 18 m 3 25/09/2021 Mida SRL 13
Desarrollo Planteo Definitivo primer año ASPERSIÓN: 3 riegos semanales a lamina 10 mm por turno. GOTEO: 2 riegos semanales 1, 5 litros /plantín, equivalente a lamina de 1, 5 mm por turno de riego sobre toda la superficie. ASPERSION SEMANAL: 36 m 3 GOTEO SEMANAL: 3, 6 m 3 25/09/2021 Mida SRL 14
Desarrollo Observaciones GOTEO: n Bulbo humedecimiento n Profundidad bulbo húmedo n Persistencia bulbo húmedo n Uniformidad de mojado de plantines n No hay problemas por escorrentía n No afectado por intensidad de viento 25/09/2021 Mida SRL 15
Desarrollo Ejemplos bulbos humedecimiento en goteo 25/09/2021 Mida SRL 16
Desarrollo Observaciones GOTEO: n Bulbo humedecimiento n Profundidad bulbo húmedo n Persistencia bulbo húmedo n Uniformidad de mojado de plantines n No hay problemas por escorrentía n No afectado por intensidad de viento 25/09/2021 Mida SRL 17
Desarrollo Observaciones ASPERSIÓN: n Riega toda la superficie n Profundidad bulbo húmedo mínima n Persistencia bulbo húmedo casi nula n Desuniformidad de mojado de plantines n Problemas por escorrentía n Muy afectado por intensidad de viento 25/09/2021 Mida SRL 18
Desarrollo Resultados Primer Año Talud con goteo: n Desarrollo uniforme de plantines n Mayor desarrollo (floración) n No hay presencia de cárcavas n Menor consumo agua Talud con aspersión: n Desuniformidad desarrollo n Menor desarrollo general n Mayor proporción de plantas muertas n Mayor cobertura por anuales 25/09/2021 Mida SRL 19
Desarrollo Inicio FOTOS Goteo 25/09/2021 Aspersión Mida SRL 20
Desarrollo Planteo Definitivo Segundo año ASPERSIÓN: 3 riegos semanales a lamina 10 mm por turno. GOTEO: 1 riegos semanales 1, 5 litros /plantín, equivalente a lamina de 1, 5 mm por turno de riego sobre toda la superficie. ASPERSION SEMANAL: 36 m 3 GOTEO SEMANAL: 1, 8 m 3 25/09/2021 Mida SRL 21

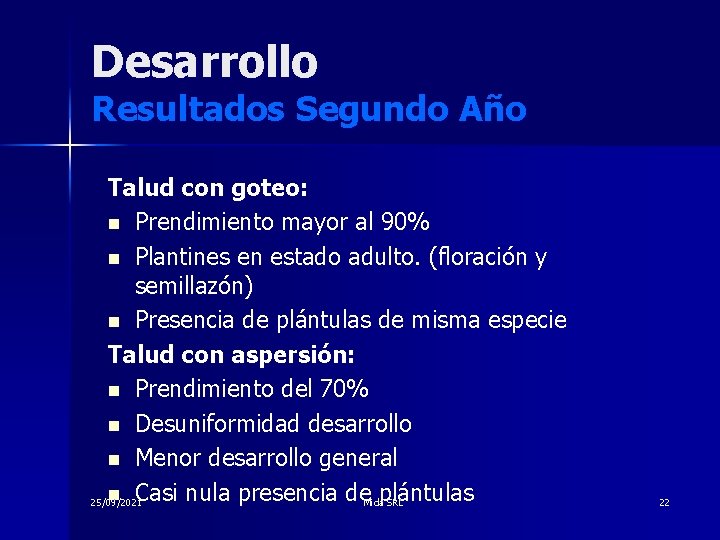

Desarrollo Resultados Segundo Año Talud con goteo: n Prendimiento mayor al 90% n Plantines en estado adulto. (floración y semillazón) n Presencia de plántulas de misma especie Talud con aspersión: n Prendimiento del 70% n Desuniformidad desarrollo n Menor desarrollo general n Casi nula presencia de. Midaplántulas 25/09/2021 SRL 22
Desarrollo Resultados Segundo Año FOTOS Goteo Aspersión 25/09/2021 Mida SRL 23
CONCLUSIONES Entrega de locación revegetada Año 2005 25/09/2021 Mida SRL 24
CONCLUSIONES Ventajas Goteo: n Bajo consumo de agua (PRINCIPAL VENTAJA) n Mayor prendimiento n Fácil implementación. (aprovecha desniveles, no precisa energía de red) n Mayor desarrollo plantas n Menor tiempo de utilización Desventajas Goteo: n Mayor costo inicial n Mayor costo instalación 25/09/2021 Mida SRL 25
CONCLUSIONES SISTEMA Q: semanal sobre sup. de talud de 1200 m 2 Q: Nov a Mar 20 semanas. 1 er Año Q: Nov a Mar Q: prom. 20 semanas. Anual 2 do Año sobre dos años Lamina equivalente para el período (140 días) Aspersión 36 m 3 720 m 3 600 mm Goteo 3, 6/1, 8 m 3 72 m 3 36 m 3 54 m 3 45 mm 25/09/2021 Mida SRL 26
CONCLUSIONES Ventajas Goteo: n Bajo consumo de agua (PRINCIPAL VENTAJA) n Mayor prendimiento n Fácil implementación. (aprovecha desniveles, no precisa energía de red) n Mayor desarrollo plantas n Menor tiempo de utilización Desventajas Goteo: n Mayor costo inicial n Mayor costo instalación 25/09/2021 Mida SRL 27
RECOMENDACIÓN FINAL Al revegetar con implantación de plantines durante los meses de verano, en áreas petroleras de la Cuenca Golfo San Jorge es recomendable el uso del RIEGO POR GOTEO AUTOCOMPENSADO, para lograr buenos prendimientos, acelerar el proceso de revegetación, consumos de agua razonables y costos económicamente viables. 25/09/2021 Mida SRL 28
FIN… Muchas Gracias !! 25/09/2021 Mida SRL 30
DOS TECNICAS ESPECÍFICAS PARA REVEGETACIÓN DE TALUDES BIOMANTA. Adecuación a problemática del área EL TORDILLO MIDA SRL 25/09/2021 Mida SRL 31
Introducción Remediación >Revegetación >Métodos biotécnicos Combinan la utilización de los métodos mecánicos con materiales de origen vegetal (vivos o inertes) Por ejemplo entre otros: n n n 25/09/2021 Implantación de especies autóctonas Implantación especies introducidas Biomantas Mida SRL 32
Introducción Biomantas: Tejidos a partir de fibras naturales, distintas entramados o densidades Ventajas: Biodegradables, no contaminantes, protectoras retenedoras de partículas de suelo, aportan materia orgánica, retenedoras de humedad. Uso: Zonas muy alteradas, Fuertes pendientes, Poca estabilidad, Posibilidad de altas precipitaciones (erosión hídrica), Fuertes vientos (erosión eólica) Desventajas: Origen importado, alto costo 25/09/2021 Mida SRL 33
Introducción Biomantas 25/09/2021 Mida SRL 34

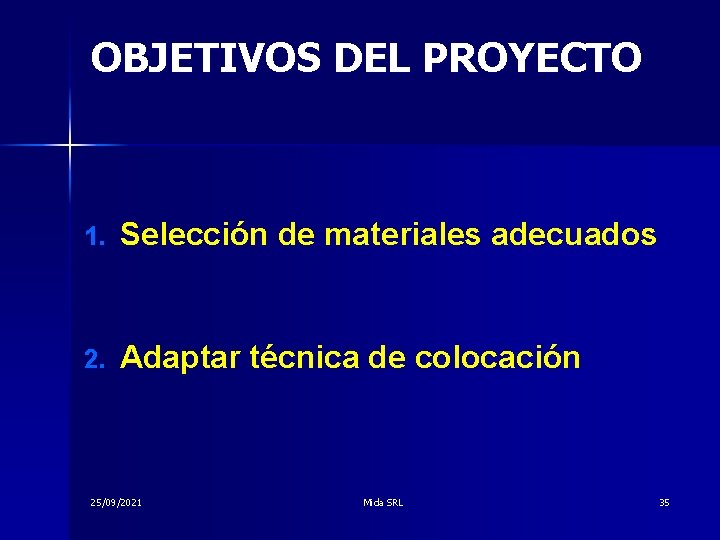

OBJETIVOS DEL PROYECTO 1. Selección de materiales adecuados 2. Adaptar técnica de colocación 25/09/2021 Mida SRL 35
DESARROLLO Alternativas de materiales Materiales específicos: n Distintas marcas n Altos precios n Plazo entrega Otros materiales no específicos: n Algodón (tipo estoquinete) n Yute 25/09/2021 Mida SRL 36
Desarrollo Alternativas de materiales Tejidos de marcas comerciales Fabricantes: Macaferri, Coripa, Colbond. Materiales: fibra coco, polipropileno Precios: 2 a 9 U$D / m 2 Plazos entrega: largos 25/09/2021 Mida SRL 37
Desarrollo Alternativas de materiales Otros materiales no específicos Algodón: tipo estoquinete. Industria cárnica, limpieza y otras Yute: arpillera. Industria tabacalera, te, maní yerba, café, papa, calzado y decoración. Otros: Cáñamo, lino 25/09/2021 Mida SRL 38
Desarrollo Alternativas de materiales Otros materiales no específicos Ventajas: n Menor precio n Entrega inmediata Desventajas: n Ancho de la manta n Peso 25/09/2021 Mida SRL 39
Desarrollo Alternativas de materiales Yute Planta 25/09/2021 Fibras Mida SRL 40
Desarrollo Alternativas de materiales Tejidos de Yute Distintas tramas: abiertas y cerradas Distintos diámetro hilo Cerrada 25/09/2021 Media Mida SRL Abierta 41
Desarrollo Alternativas de materiales Tejidos de Yute 25/09/2021 Mida SRL 42

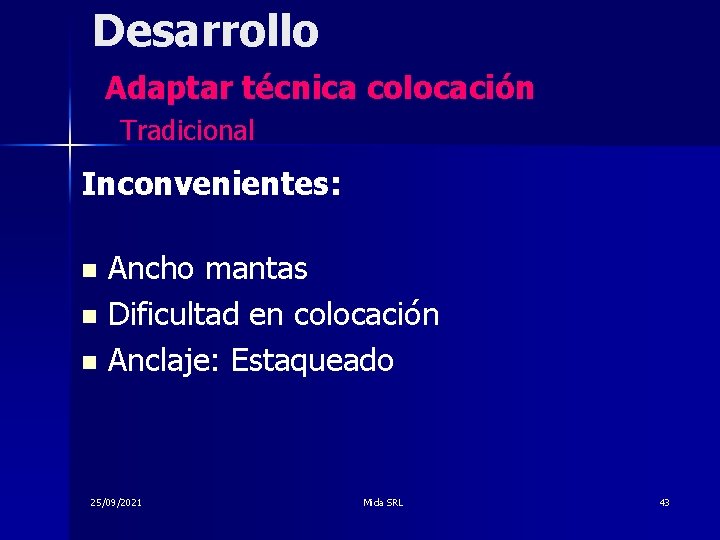

Desarrollo Adaptar técnica colocación Tradicional Inconvenientes: Ancho mantas n Dificultad en colocación n Anclaje: Estaqueado n 25/09/2021 Mida SRL 43
Desarrollo Adaptar técnica colocación Tradicional 25/09/2021 Mida SRL 44
Desarrollo Adaptar técnica colocación Modificada Soluciones: n Malla sima para evitar flameo y mejorar anclaje n Armado en módulos. Malla y arpillera n Izado con grúa n Estaqueado hierros en U n Rápida colocación 25/09/2021 Mida SRL 45
Conclusión Colocación en Planta Norte Yac. “El Tordillo” Tecpetrol Sin Biomanta 25/09/2021 Ya colocada Mida SRL 46
Conclusión Colocación en Planta Norte Yac. “El Tordillo” Tecpetrol Arpillera y malla sima recién instalada 25/09/2021 Mida SRL 47
Conclusión Colocación en Planta Norte Yac. “El Tordillo” Tecpetrol A los 6 meses. Comienzo revegetación. 25/09/2021 Mida SRL 48

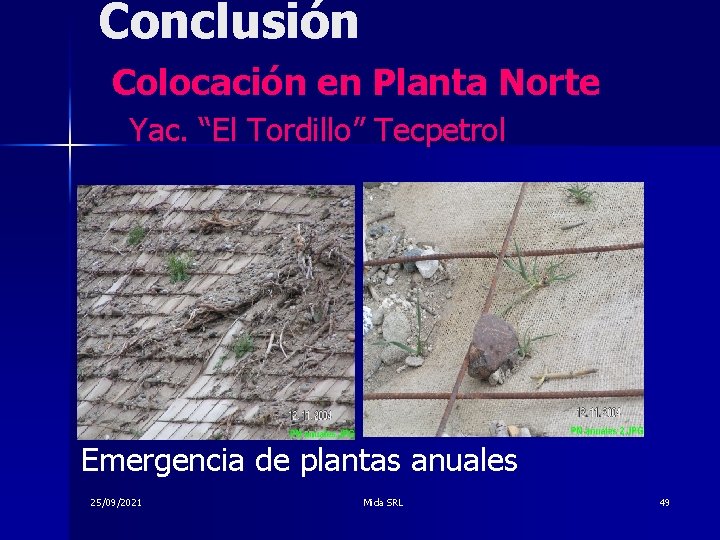

Conclusión Colocación en Planta Norte Yac. “El Tordillo” Tecpetrol Emergencia de plantas anuales 25/09/2021 Mida SRL 49
Conclusión Colocación en Planta Norte Yac. “El Tordillo” Tecpetrol Emergencia plantas peremnes 25/09/2021 Mida SRL 50
Recomendaciones finales Usar arpillera de yute n Complemento fijación: malla sima n Sujeción de módulos con grampas U n Colocar preferentemente en Otoño n 25/09/2021 Mida SRL 51
FIN… Muchas Gracias !! 25/09/2021 Mida SRL 52
