Dopravní a liniové stavby 3 Výškové řešení trasy Doc. Ing. Miloslav Řezáč, Ph. D. Katedra dopravního stavitelství, Fakulta stavební, VŠB-TU Ostrava

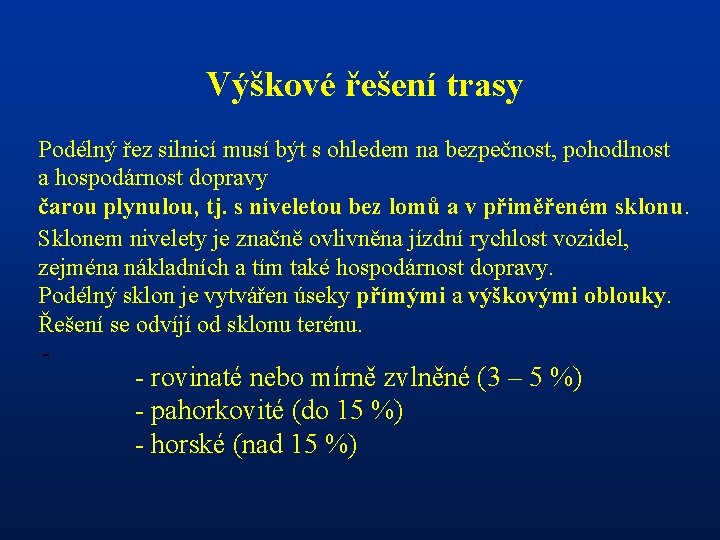

Výškové řešení trasy Podélný řez silnicí musí být s ohledem na bezpečnost, pohodlnost a hospodárnost dopravy čarou plynulou, tj. s niveletou bez lomů a v přiměřeném sklonu. Sklonem nivelety je značně ovlivněna jízdní rychlost vozidel, zejména nákladních a tím také hospodárnost dopravy. Podélný sklon je vytvářen úseky přímými a výškovými oblouky. Řešení se odvíjí od sklonu terénu. - - rovinaté nebo mírně zvlněné (3 – 5 %) - pahorkovité (do 15 %) - horské (nad 15 %)
Výškový polygon
Ztracený spád ( h)
Nejmenší poloměry vypuklých výškových oblouků Nejmenší poloměry vydutých výškových oblouků
Návrhové rychlosti podle druhu území a největší dovolené podélné sklony (s) návrhových kategorií silnic a dálnic
Podélný sklon nivelety (s) se řídí členitostí území a návrhovou rychlostí. K zajištění snadného odtoku povrchové vody podél okraje vozovky se základním příčným sklonem 2, 5 % (obrubník, rigol) je vhodné navrhnout podélný sklon nejméně 0, 5 Příčný sklon (p) jízdních pruhů v přímé je střechovitý nebo jednostranný 2, 5 % (2 % rekonstrukce). V obloucích viz tabulka.
Nejmenší dovolené poloměry směrových kružnicových oblouků
Výsledný sklon (m) je dán vztahem

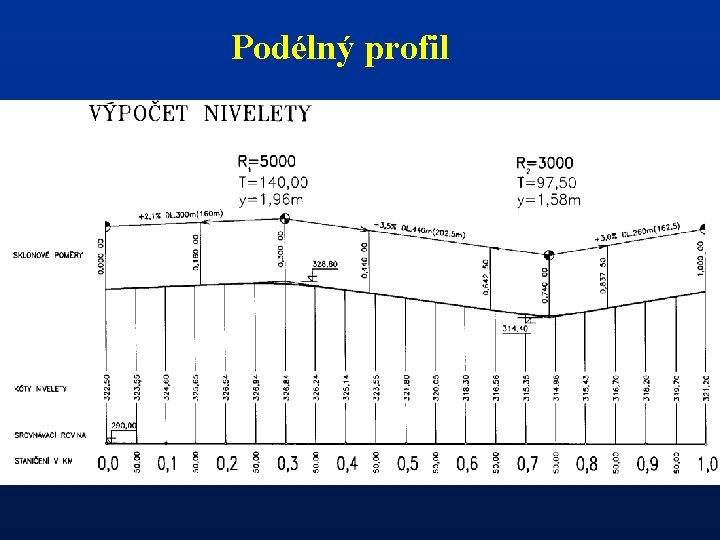

Podélný profil
Klopení vozovky v oblouku kolem vnější hrany vodícího proužku kolem osy
Klopení vozovky v oblouku - vícepruhová S, D kolem vnější hrany vodícího proužku kolem osy
Klopení vozovky kolem osy
Klopení vozovky kolem osy

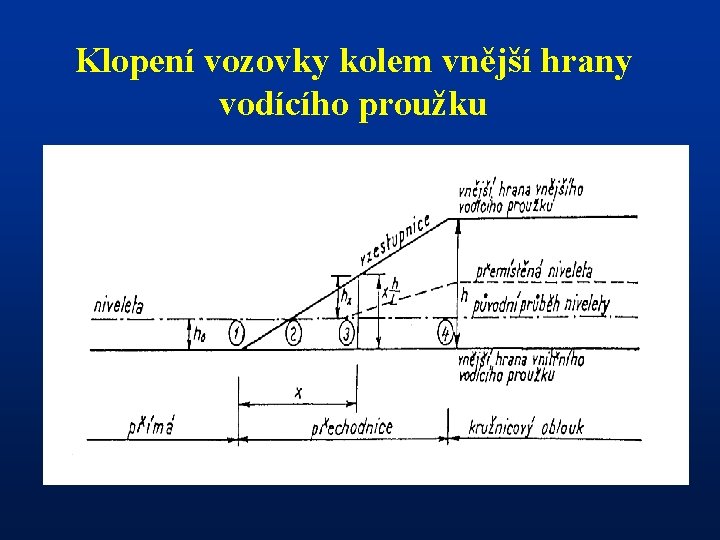

Klopení vozovky kolem vnější hrany vodícího proužku
Klopení vozovky kolem vnější hrany vodícího proužku
Sladění směrového a výškového vedení trasy Perspektivní obraz vstupu do směrového oblouku bez přechodnic, zakrytého vypuklým zaoblením nivelety
Sladění směrového a výškového vedení trasy Zaoblení nivelety za směrovým obloukem
Sladění směrového a výškového vedení trasy Krátké zaoblení nivelety před začátkem směrového oblouku
Sladění směrového a výškového vedení trasy Ponoření trasy ve směrovém oblouku

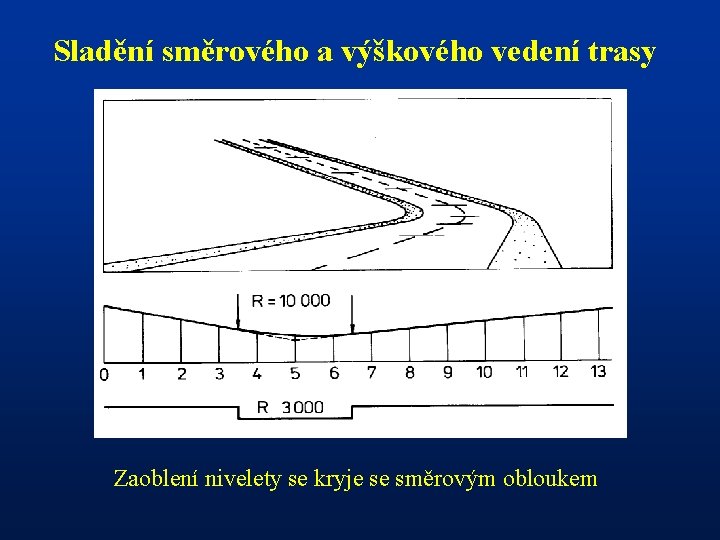

Sladění směrového a výškového vedení trasy Zaoblení nivelety se kryje se směrovým obloukem
Rozhled Na všech silnicích a dálnicích musí být v celé jejich délce zajištěna potřebná délka rozhledu pro zastavení vozidla před překážkou na jízdním pásu.
Rozhled Před křižovatkou – rozhledové pole Např. : Podélný spád 0 %, rychlost 50 km/h rychlost 90 km/h délka 40 m délka 150 m

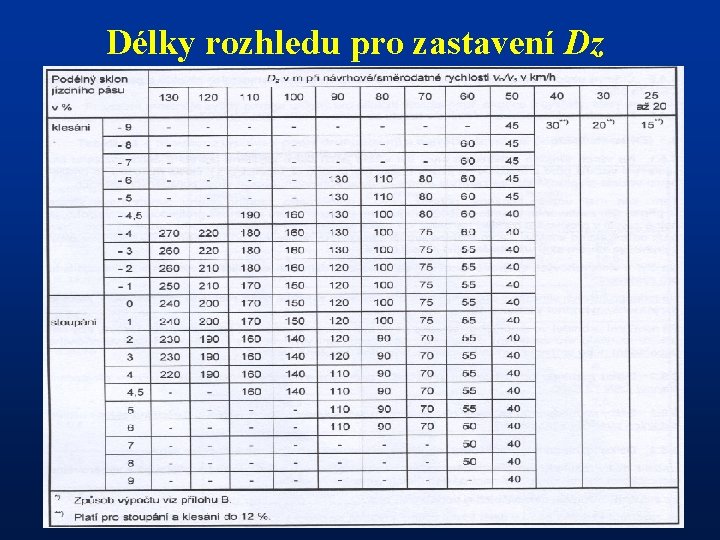

Délky rozhledu pro zastavení Dz
Rozhled ve vrcholovém oblouku
Rozhled na dostatečnou vzdálenost pro předjíždění - na dvoupruhových obousměrných komunikacích Např. : Rychlost 40 km/h Rychlost 90 km/h délka rozhledu 200 m délka rozhledu 550 m
Délka rozhledu pro předjíždění Dp
Rozhledové pole pro zastavení

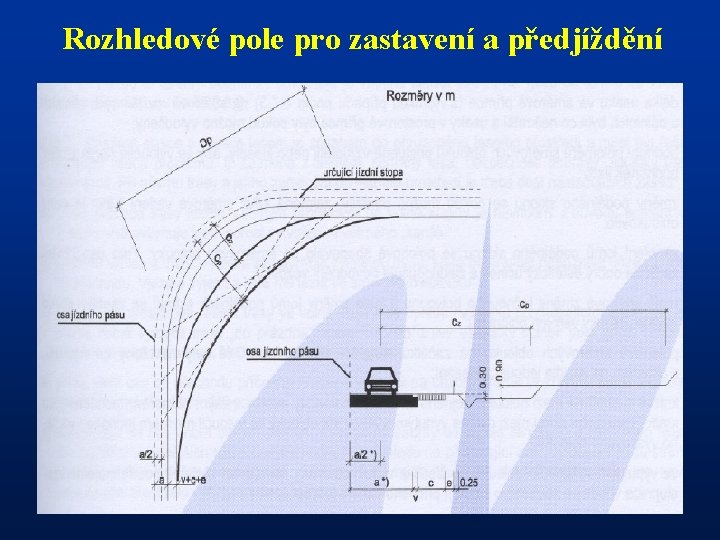

Rozhledové pole pro zastavení a předjíždění
Rozhled pro zastavení na silnici se svodidlem
Rozhled Boční rozhled na dostatečnou vzdálenost při napojování - řadících pruhů - připojovacích pruhů
Rozhled na křížení s železniční tratí - pro řidiče - pro strojvedoucí lokomotiv
