Technika § 55 vlastních a 40 smluvních autodomíchávačů § 30 vlastních a 15 smluvních mobilních čerpadel všech druhů § 3 betonářské věže a 5 stabilních čerpadel
Autodomíchávače n Silniční vozidla MAN, Mercedes, Volvo, DAF » 17 t nákladu n Terénní vozidla MAN, Mercedes, Scania, Tatra » Dle počtu náprav 10 -16 t nákladu
Na co je třeba dbát při objednávce Zákaz jízdy vozidel nad 7, 5 t Zákon 361/2000 Sb. § 43 Mimo Prázdniny O prázdninách Pátek - 17 -22 Sobota - 7 -13 Neděle a Svátky 13 -22
Na co je třeba dbát při objednávce Maximální povolená hmotnost vozidel ! n 4 - nápravový mix maximální váha 32 t n 3 - nápravový mix maximální váha 24 t Hmotnost nákladu: n u velkých cca 17 t = 7, 5 m 3 n u malého auta cca 11 t = 4. 8 m 3
Na co je třeba dbát při objednávce dostupnost
Co dokážeme n Lysá hora n Šplháme do výšek
Co dokážeme n Metro v Praze n Jezdíme v podzemí
Co dokážeme n Metro v Praze n Létáme
Co dokážeme n Copa centrum n Betonujeme nad hlavami Pražanů

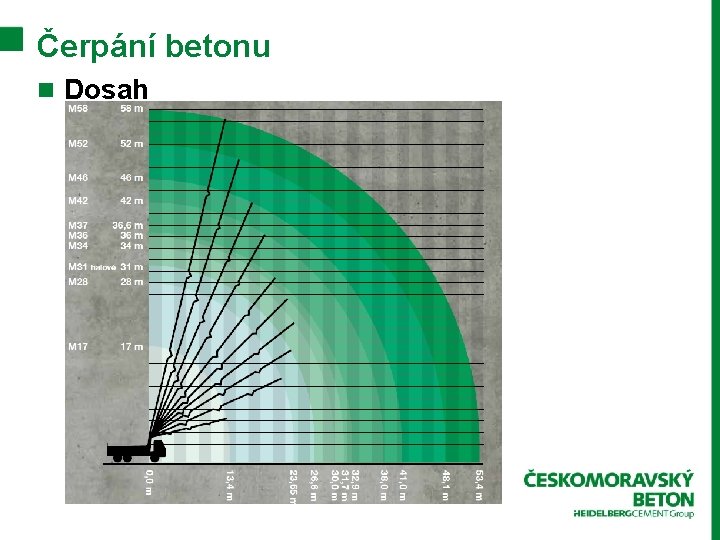

Čerpání betonu n Dosah
Čerpání betonu n Informace z dispečinku - prostor
Čerpání betonu n Informace z dispečinku - Síla na patku čerpadla Pumpy - šířka rozpatkování a síla na patku Stroj Rozpatkování přední [m] Rozpatkování zadní [m] Přední patky zatížení [k. N] Zadní patky zatížení [k. N] Putzmeister 31 6, 30 176 184 Putzmeister 36 6, 30 180 185 Putzmeister 42 7, 90 225 235 Putzmeister 46 8, 00 8, 90 275 270 Schwing 17 2, 15 3, 60 110 70 Schwing 28 2, 20 5, 96 130 100 Schwing 34 6, 21 5, 70 190 150 Schwing 36 6, 21 5, 70 190 150 Schwing 47 8, 30 260 250 Schwing 58 8, 90 12, 50 370 360 PUMI 24 4, 00 2, 30 160 110 CIFA 31 Waitzinger 37 6, 23 6, 15 175 180 6, 96 6, 75 200

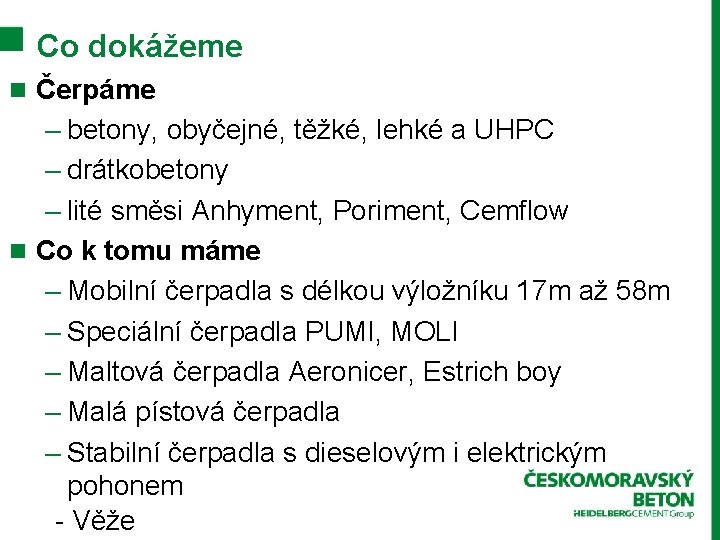

Co dokážeme n Čerpáme – betony, obyčejné, těžké, lehké a UHPC – drátkobetony – lité směsi Anhyment, Poriment, Cemflow n Co k tomu máme – Mobilní čerpadla s délkou výložníku 17 m až 58 m – Speciální čerpadla PUMI, MOLI – Maltová čerpadla Aeronicer, Estrich boy – Malá pístová čerpadla – Stabilní čerpadla s dieselovým i elektrickým pohonem - Věže
Čerpadla betonu s výložníkem 17 -58 m n Mobilní čerpadlo s výložníkem n Do dálky až 500 m do výšky 100 m n Pro hadice 65, 100 a 125 mm n Cca 25 m přídavných hadic na vozidle
Čerpadla betonu speciální Čerpadlo bez výložníku „MOLI“ n Mobilní čerpadlo bez výložníku n Na vzdálenost až 500 m, dle betonu n Do výšky až 100 m n Na vozidle je cca 220 m hadic a trubek n Průměry hadic 65, 100, 125 mm
Čerpadla betonu speciální Čerpadlo s bubnem „PUMI“ n Kombinace čerpadla a autodomíchávače n Parametry shodné s mobilním čerpadlem n Buben pro 10 t materiálu
Čerpadla betonu speciální Pístové čerpadlo „BSA“ n Čerpadlo na běžný beton do frakce 16 mm n Pro hadice od 65 mm n Do vzdálenosti 100 m horizontálně n Do výšky 30 m n U čerpání litých potěrů až do vzdálenosti 150 m a převýšení 45 m
Stabilní čerpadlo + Betonovací věž n Betonovací věže s ramenem 28 a 32 m pro betonování monolitických staveb n Srovnatelné parametry čerpání s klasickým mobilním čerpadlem n Čerpadlo je schopno čerpat až do vzdálenosti cca 400 m n Věže „šplhají“ - rostou s budovou
„Šplhání“ betonovacích věží.
Čerpadla pro lité potěry Šnekové čerpadlo „Estrich boy“ n Určeno pro Anhyment n Hadice 50 mm n Do vzdálenosti až - až 200 m horizontálně a cca 100 m vertikálně
Čerpadla pro lité potěry“ Čerpadlo na poriment „Aeronicer“ n Určeno pro poriment - cementové lité pěny n Do stroje se lije cementové mléko a stroj přimíchává polystyrenové kuličky a napěňovadlo n Do vzdálenosti - až 150 m horizontálně a cca 50 m vertikálně
Závěrem - Na co je třeba dbát při objednávce n Dostupnost ( únosnost příjezdové cesty a pracovní plochy, poloměry otáčení) n Bezpečnost (nadzemní vedení el. proudu , průjezdné profily) n Rychlost zpracování přečerpaného množství betonu n V potrubí zbývá beton, který není možno přečerpat n 100 m potrubí o průměru 125 mm obsahuje cca 1, 3 m 3 betonu n „Najížděcí“ beton není možné ukládat do konstrukce
S volbou přepravní a čerpací techniky jsme Vám k dispozici: n Českomoravský beton, a. s. , Středisko čerpání n Pražské betonpumpy a doprava s. r. o. n TBG METROSTAV s. r. o. n TBG BETONPUMPY MORAVA s. r. o. n Betonpumpy a doprava SK, a. s. www. transportbeton. cz
