Donnes entrantes Donnes sortantes Chane dinformation Energies entrantes

Données entrantes Données sortantes Chaîne d’information Energies entrantes Matières entrantes ce a f r e t In Chaîne d’énergie Energies sortantes Matières sortantes

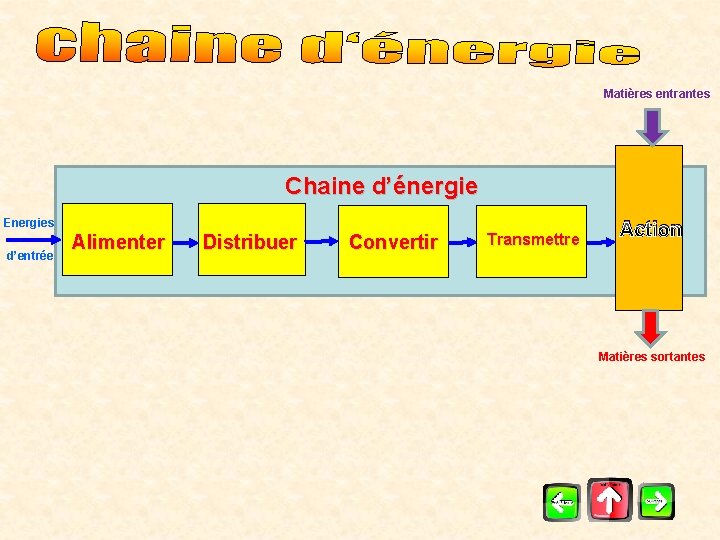

Matières entrantes Chaine d’énergie Energies d’entrée Alimenter Distribuer Convertir Transmettre Action Matières sortantes

Commandes Utilisateurs Interface Homme / Machine Chaine d’information Acquérir Traiter Communiquer Informations visuelles ou sonores Interface Homme / Machine

Retour informations capteurs Informations visuelles ou sonores Chaine d’information Commandes Utilisateurs Acquérir Traiter Communiquer Interface Homme / Machine Matières entrantes Ordres Chaine d’énergie Energies d’entrée Alimenter Distribuer Convertir Transmettre Action Matières sortantes

Retour informations capteurs Acquérir Images informationnelles utilisables Commandes utilisateur L’acquisition peut être réaliser par différents composants : - Interrupteurs et Boutons poussoirs - Capteurs Tout ou Rien - Capteurs numériques ( codeurs incrémental et absolu ) - Interface Homme / Machine ( Clavier, joystick, etc…) - Systèmes numériques d’acquisition de données (Capteur analogique + Convertisseur analogique numérique; CAN ) - Transmission de signaux à distance ( RFI, télécommande HF, télécommande Infra-rouge. GSM).

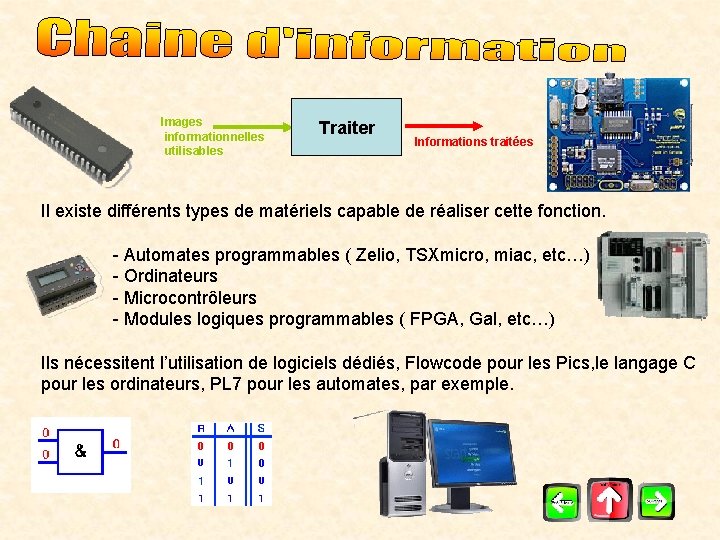

Images informationnelles utilisables Traiter Informations traitées Il existe différents types de matériels capable de réaliser cette fonction. - Automates programmables ( Zelio, TSXmicro, miac, etc…) - Ordinateurs - Microcontrôleurs - Modules logiques programmables ( FPGA, Gal, etc…) Ils nécessitent l’utilisation de logiciels dédiés, Flowcode pour les Pics, le langage C pour les ordinateurs, PL 7 pour les automates, par exemple.

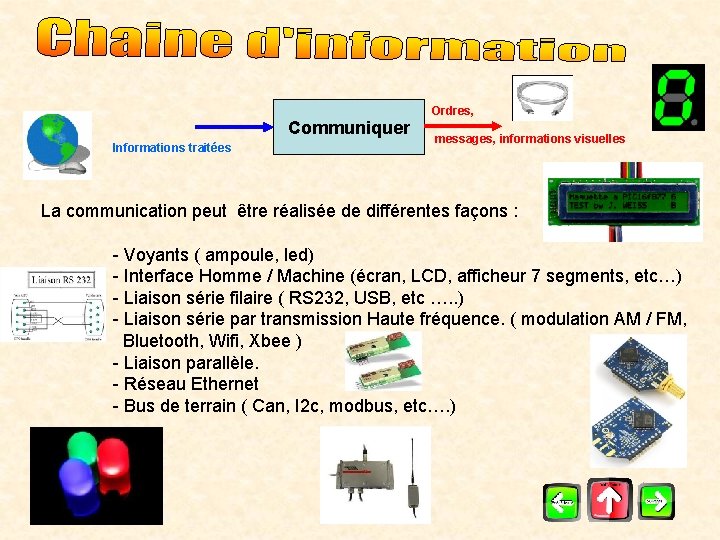

Ordres, Communiquer Informations traitées messages, informations visuelles La communication peut être réalisée de différentes façons : - Voyants ( ampoule, led) - Interface Homme / Machine (écran, LCD, afficheur 7 segments, etc…) - Liaison série filaire ( RS 232, USB, etc …. . ) - Liaison série par transmission Haute fréquence. ( modulation AM / FM, Bluetooth, Wifi, Xbee ) - Liaison parallèle. - Réseau Ethernet - Bus de terrain ( Can, I 2 c, modbus, etc…. )

Sources d’énergie Énergie électrique, Alimenter hydraulique, pneumatique Les différents types d’alimentation sont: - Alimentation en électricité Alternative (AC) - Dans ce cas, sauf exceptions, la fonction Alimenter se contente de reprendre la tension EDF sur une prise de courant par exemple. Cependant, Alimenter assure au moins l'isolation de sorte qu'un incident électrique sur le système ne se propage pas à tout le réseau électrique et vice versa. - Alimentation en électricité Continue (DC) : - Batterie, accumulateur, pile reçoivent leur énergie lors de la charge par le secteur EDF ou, - comme dans une voiture, grâce à l'alternateur qui transforme l'énergie mécanique du moteur en énergie électrique. ( Attention les piles sont un cas particulier ). - Panneau solaire - Adaptateur AC/DC : On les appelle souvent, à tort, 'transformateurs'. Ils transforment le 230 V alternatif EDF en tension continue de 5, 12, 15. . . V. Très fréquents pour les appareils électroniques de la vie courante. - Alimentation en pression hydraulique et pneumatique - Pompe et compresseur : Eux mêmes alimentés en énergie électrique (EDF) ou par un moteur thermique (utilisant du carburant)

Ordres de commandes distribuer Énergie électrique, hydraulique, pneumatique Sources d’énergie Cette fonction assure le passage de la partie commande à la partie puissance, elle peut être réalisée de différente manière: - Contacteur - Relais - Variateur de vitesse - Pont en H - Transistor bipolaire, transistor MOS, triac, thyristor. - Distributeur

Énergie électrique, hydraulique, pneumatique Convertir Énergie mécanique La fonction convertir transforme l’énergie électrique mécanique : - Moteur asynchrones - Moteur à courant continu - Moteur pas à pas - Vérins hydrauliques et pneumatiques - Moteurs pneumatiques

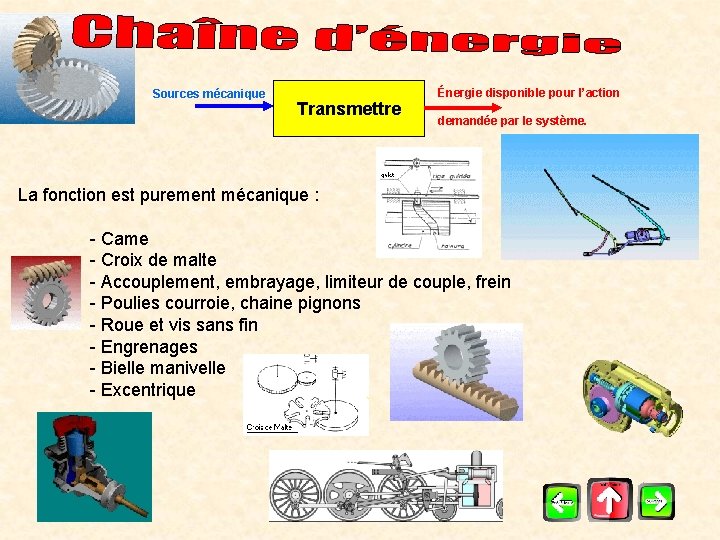

Sources mécanique Transmettre Énergie disponible pour l’action demandée par le système. La fonction est purement mécanique : - Came - Croix de malte - Accouplement, embrayage, limiteur de couple, frein - Poulies courroie, chaine pignons - Roue et vis sans fin - Engrenages - Bielle manivelle - Excentrique
