DOMÓTICA Casas Inteligentes Capítulo 1 http: //domotica. areadeservico. com

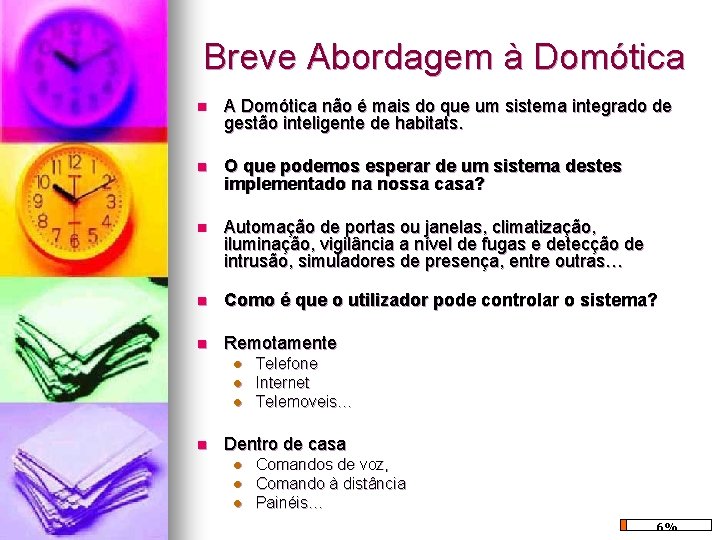

Breve Abordagem à Domótica n A Domótica não é mais do que um sistema integrado de gestão inteligente de habitats. n O que podemos esperar de um sistema destes implementado na nossa casa? n Automação de portas ou janelas, climatização, iluminação, vigilância a nível de fugas e detecção de intrusão, simuladores de presença, entre outras… n Como é que o utilizador pode controlar o sistema? n Remotamente l l l n Telefone Internet Telemoveis… Dentro de casa l l l Comandos de voz, Comando à distância Painéis… 6%

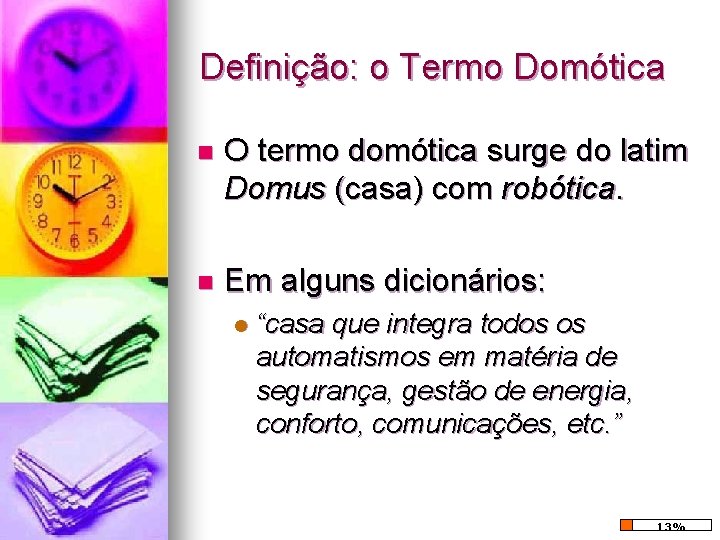

Definição: o Termo Domótica n O termo domótica surge do latim Domus (casa) com robótica. n Em alguns dicionários: l “casa que integra todos os automatismos em matéria de segurança, gestão de energia, conforto, comunicações, etc. ” 13%

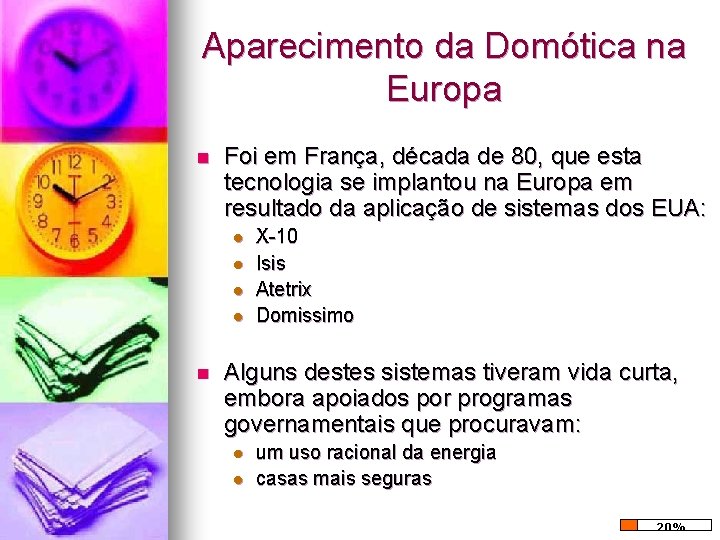

Aparecimento da Domótica na Europa n Foi em França, década de 80, que esta tecnologia se implantou na Europa em resultado da aplicação de sistemas dos EUA: l l n X-10 Isis Atetrix Domissimo Alguns destes sistemas tiveram vida curta, embora apoiados por programas governamentais que procuravam: l l um uso racional da energia casas mais seguras 20%

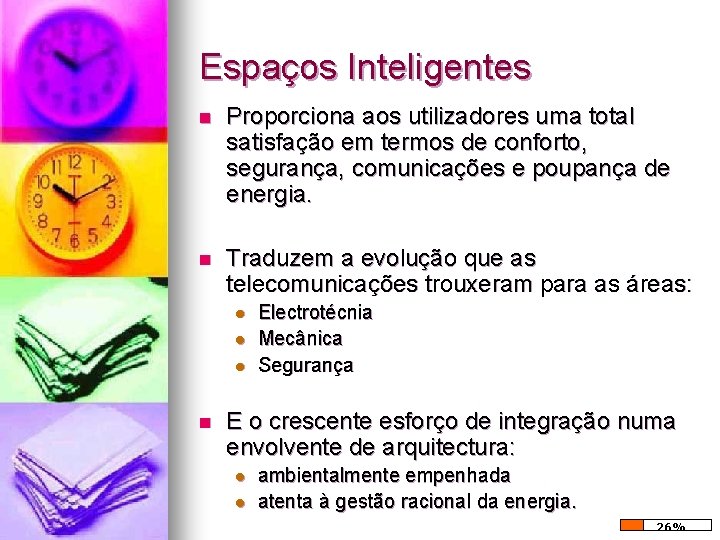

Espaços Inteligentes n Proporciona aos utilizadores uma total satisfação em termos de conforto, segurança, comunicações e poupança de energia. n Traduzem a evolução que as telecomunicações trouxeram para as áreas: l l l n Electrotécnia Mecânica Segurança E o crescente esforço de integração numa envolvente de arquitectura: l l ambientalmente empenhada atenta à gestão racional da energia. 26%

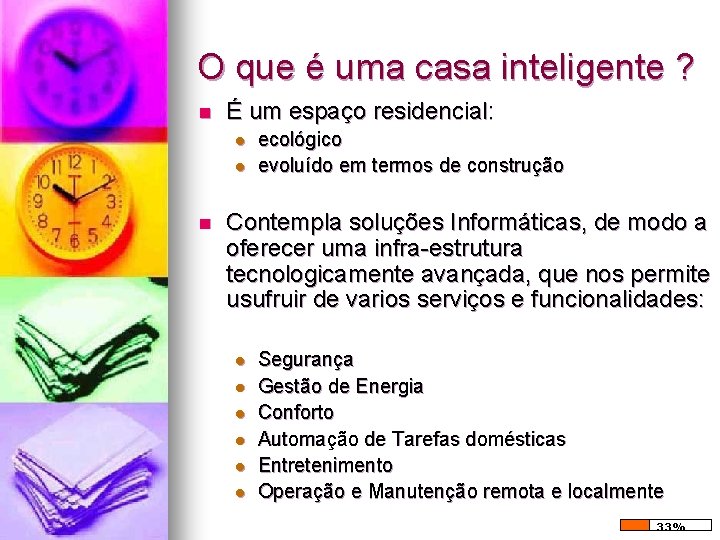

O que é uma casa inteligente ? n É um espaço residencial: l l n ecológico evoluído em termos de construção Contempla soluções Informáticas, de modo a oferecer uma infra-estrutura tecnologicamente avançada, que nos permite usufruir de varios serviços e funcionalidades: l l l Segurança Gestão de Energia Conforto Automação de Tarefas domésticas Entretenimento Operação e Manutenção remota e localmente 33%

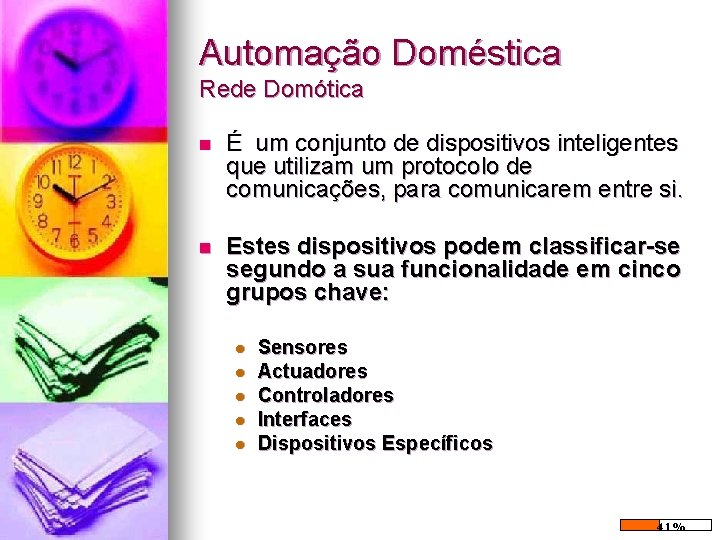

Automação Doméstica Rede Domótica n É um conjunto de dispositivos inteligentes que utilizam um protocolo de comunicações, para comunicarem entre si. n Estes dispositivos podem classificar-se segundo a sua funcionalidade em cinco grupos chave: l l l Sensores Actuadores Controladores Interfaces Dispositivos Específicos 41%

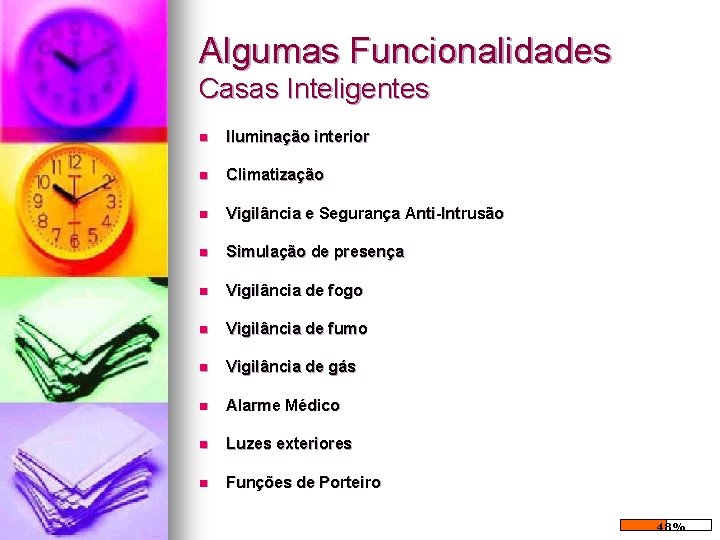

Algumas Funcionalidades Casas Inteligentes n Iluminação interior n Climatização n Vigilância e Segurança Anti-Intrusão n Simulação de presença n Vigilância de fogo n Vigilância de fumo n Vigilância de gás n Alarme Médico n Luzes exteriores n Funções de Porteiro 48%

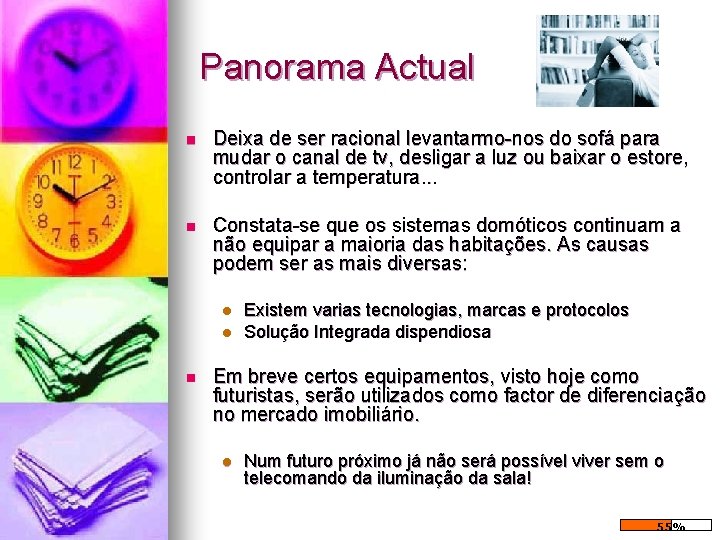

Panorama Actual n Deixa de ser racional levantarmo-nos do sofá para mudar o canal de tv, desligar a luz ou baixar o estore, controlar a temperatura. . . n Constata-se que os sistemas domóticos continuam a não equipar a maioria das habitações. As causas podem ser as mais diversas: l l n Existem varias tecnologias, marcas e protocolos Solução Integrada dispendiosa Em breve certos equipamentos, visto hoje como futuristas, serão utilizados como factor de diferenciação no mercado imobiliário. l Num futuro próximo já não será possível viver sem o telecomando da iluminação da sala! 55%

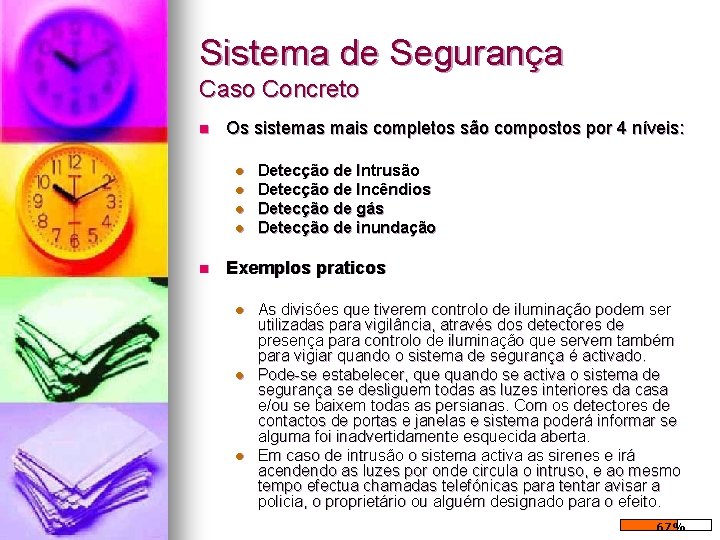

Sistema de Segurança Caso Concreto n Os sistemas mais completos são compostos por 4 níveis: l l n Detecção de Intrusão Detecção de Incêndios Detecção de gás Detecção de inundação Exemplos praticos l l l As divisões que tiverem controlo de iluminação podem ser utilizadas para vigilância, através dos detectores de presença para controlo de iluminação que servem também para vigiar quando o sistema de segurança é activado. Pode-se estabelecer, que quando se activa o sistema de segurança se desliguem todas as luzes interiores da casa e/ou se baixem todas as persianas. Com os detectores de contactos de portas e janelas e sistema poderá informar se alguma foi inadvertidamente esquecida aberta. Em caso de intrusão o sistema activa as sirenes e irá acendendo as luzes por onde circula o intruso, e ao mesmo tempo efectua chamadas telefónicas para tentar avisar a policia, o proprietário ou alguém designado para o efeito. 67%

DOMÓTICA Protocolos de Comunicação Capítulo 2 http: //domotica. areadeservico. com

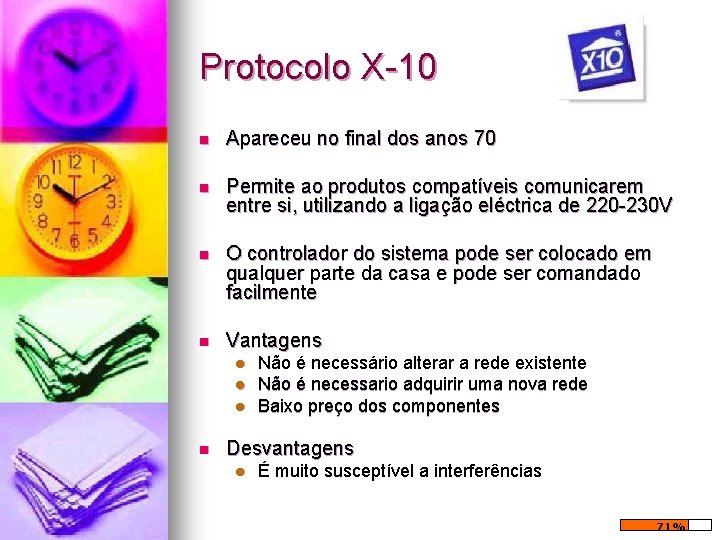

Protocolo X-10 n Apareceu no final dos anos 70 n Permite ao produtos compatíveis comunicarem entre si, utilizando a ligação eléctrica de 220 -230 V n O controlador do sistema pode ser colocado em qualquer parte da casa e pode ser comandado facilmente n Vantagens l l l n Não é necessário alterar a rede existente Não é necessario adquirir uma nova rede Baixo preço dos componentes Desvantagens l É muito susceptível a interferências 71%

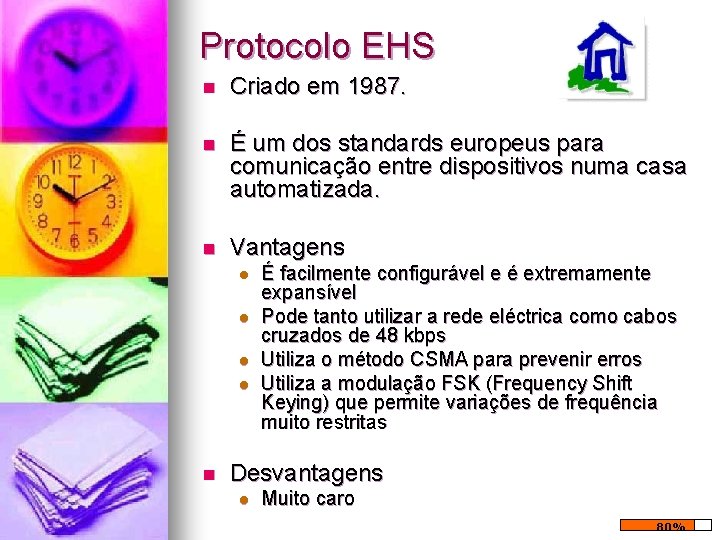

Protocolo EHS n Criado em 1987. n É um dos standards europeus para comunicação entre dispositivos numa casa automatizada. n Vantagens l l n É facilmente configurável e é extremamente expansível Pode tanto utilizar a rede eléctrica como cabos cruzados de 48 kbps Utiliza o método CSMA para prevenir erros Utiliza a modulação FSK (Frequency Shift Keying) que permite variações de frequência muito restritas Desvantagens l Muito caro 80%

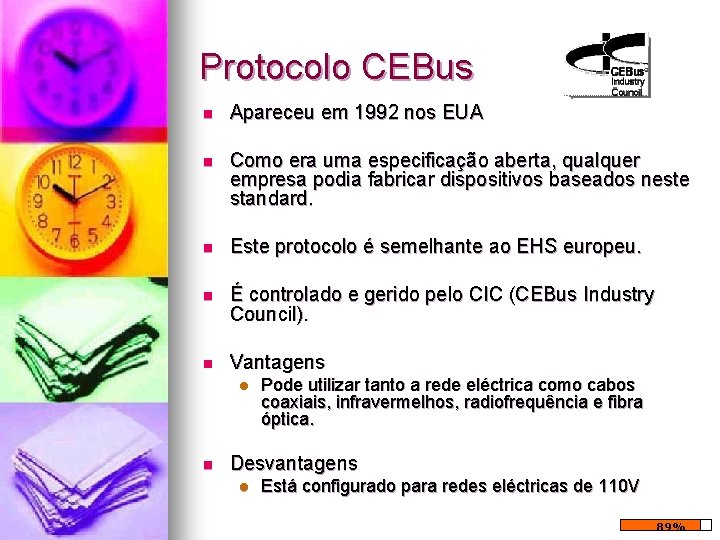

Protocolo CEBus n Apareceu em 1992 nos EUA n Como era uma especificação aberta, qualquer empresa podia fabricar dispositivos baseados neste standard. n Este protocolo é semelhante ao EHS europeu. n É controlado e gerido pelo CIC (CEBus Industry Council). n Vantagens l n Pode utilizar tanto a rede eléctrica como cabos coaxiais, infravermelhos, radiofrequência e fibra óptica. Desvantagens l Está configurado para redes eléctricas de 110 V 89%

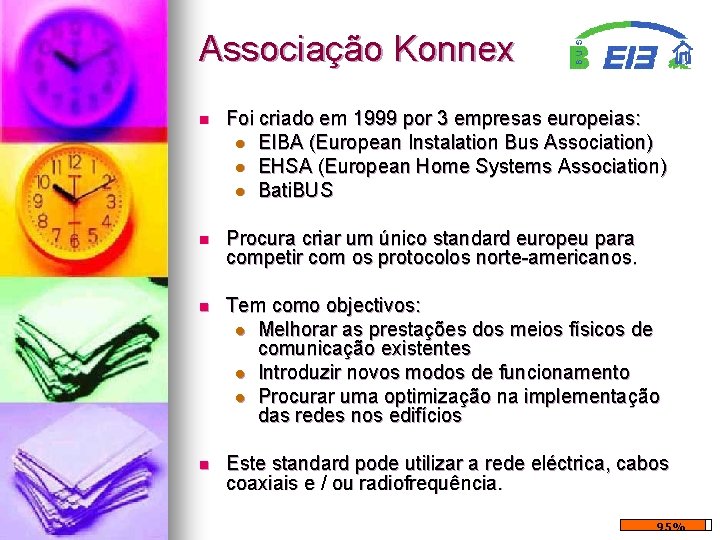

Associação Konnex n Foi criado em 1999 por 3 empresas europeias: l EIBA (European Instalation Bus Association) l EHSA (European Home Systems Association) l Bati. BUS n Procura criar um único standard europeu para competir com os protocolos norte-americanos. n Tem como objectivos: l Melhorar as prestações dos meios físicos de comunicação existentes l Introduzir novos modos de funcionamento l Procurar uma optimização na implementação das redes nos edifícios n Este standard pode utilizar a rede eléctrica, cabos coaxiais e / ou radiofrequência. 95%

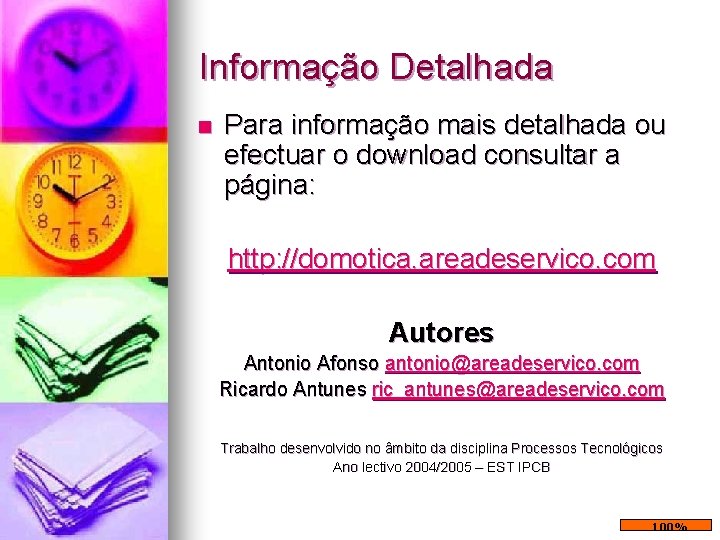

Informação Detalhada n Para informação mais detalhada ou efectuar o download consultar a página: http: //domotica. areadeservico. com Autores Antonio Afonso antonio@areadeservico. com Ricardo Antunes ric_antunes@areadeservico. com Trabalho desenvolvido no âmbito da disciplina Processos Tecnológicos Ano lectivo 2004/2005 – EST IPCB 100%
