Domotique Courants Porteurs en Ligne La technologie CPL
- Slides: 8
Domotique Courants Porteurs en Ligne La technologie CPL (Courants Porteurs en Ligne) permet de faire transiter des informations sur la ligne électrique existante http: //stielec. ac-aix-marseille. fr/ | Académie d'Aix-Marseille - Patrick ABATI – 2007 | page 1/8
Domotique Courants Porteurs en Ligne Un signal haute fréquence de faible énergie transporte les données Il est injecté sur la ligne par superposition au signal 50 Hz Il se propage dans l'installation et peut être récupéré en un autre point de la ligne http: //stielec. ac-aix-marseille. fr/ | Académie d'Aix-Marseille - Patrick ABATI – 2007 | page 2/8
Domotique Courants Porteurs en Ligne Il y a deux domaines d'utilisation: - Indoor injection en aval du compteur privé technique actuellement mature - Outdoor injection en aval du transformateur HT/BT public technique encore en développement http: //stielec. ac-aix-marseille. fr/ | Académie d'Aix-Marseille - Patrick ABATI – 2007 | page 3/8
Domotique Courants Porteurs en Ligne STANDARDS Dans le domaine Indoor le seul standard est américain développé par Home. Plug Powerline Alliance Il utilise la modulation OFDM (Orthogonal Frequency Division Multiplexing) Cette technique est basée sur l'émission simultanée de porteuses sur N bandes de fréquences (entre 2 et 30 MHz) Le protocole d'accès à la couche réseau est le CSMA/CA (Carrier Sense Multiple Access with Collision Avoidance) http: //stielec. ac-aix-marseille. fr/ | Académie d'Aix-Marseille - Patrick ABATI – 2007 | page 4/8

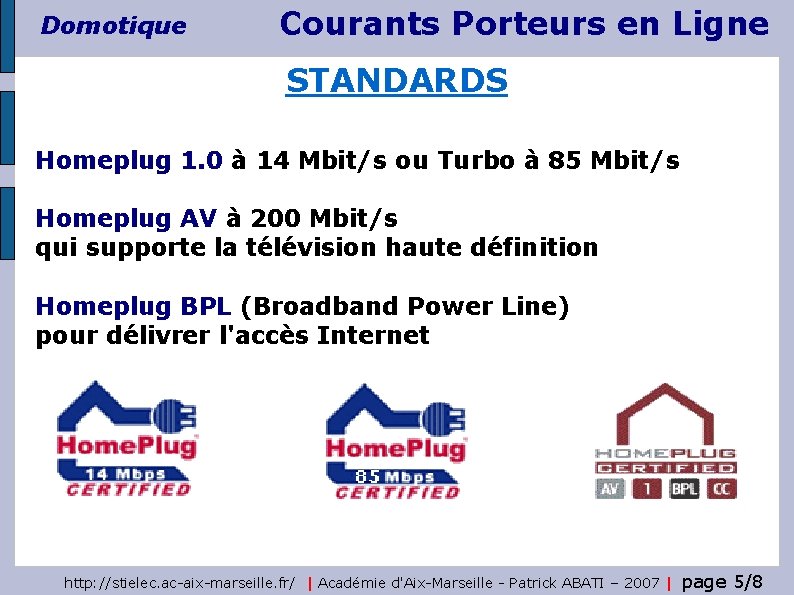

Domotique Courants Porteurs en Ligne STANDARDS Homeplug 1. 0 à 14 Mbit/s ou Turbo à 85 Mbit/s Homeplug AV à 200 Mbit/s qui supporte la télévision haute définition Homeplug BPL (Broadband Power Line) pour délivrer l'accès Internet http: //stielec. ac-aix-marseille. fr/ | Académie d'Aix-Marseille - Patrick ABATI – 2007 | page 5/8
Domotique Courants Porteurs en Ligne Exemple d'application http: //stielec. ac-aix-marseille. fr/ | Académie d'Aix-Marseille - Patrick ABATI – 2007 | page 6/8
Domotique Courants Porteurs en Ligne Une maison équipée http: //stielec. ac-aix-marseille. fr/ | Académie d'Aix-Marseille - Patrick ABATI – 2007 | page 7/8
Domotique Courants Porteurs en Ligne Exemple de composants Devolo d. Lan 200 AV 200 MBit/s Courant Multi Media CELEKTRON 14 MBit/s http: //stielec. ac-aix-marseille. fr/ | Académie d'Aix-Marseille - Patrick ABATI – 2007 | page 8/8
