Dominik Baukholt Technik Bereich Verfahrenstechnik WELtec Bio Power
Dominik Baukholt Technik Bereich Verfahrenstechnik WELtec Bio. Power Gmb. H Zum Langenberg 2 D - 49377 Vechta www. weltec-biopower. de © WELtec Bio. Power 2010. All Rights Reserved.
Projekt –Bioplynový park Könnern. I. Partneři projektu II. Průběh projektu III. Koncept bioplynového parku Parametry zařízení pro výrobu bioplynu Parametry zařízení pro úpravu bioplynu Technické vybavení / dokumentace Technické řešení © WELtec Bio. Power 2010. All Rights Reserved.
Agridea Bio. Power Produktion Könnern-Süd Gmb. H Investor a provozovatel bioplynového parku Celková investice do bioplynového parku Könnern ~31, 5 mil. € 18 zaměstnanců v parku Könnern WELtec Bio. Power Gmb. H Generální dodavatel „Bioplynový park Könnern“ Dodávka „Turn-Key“ Projekce, povolení, stavba, uvedení do provozu a biologický servis E. ON Bioerdgas Odběratel biometanu + předávací místo do sítě – výstup z BGAA) Projekce, stavba a IBN – BGEA (úprava plynu) Investice BGEA 50% MITGAS - Mitteldeutsche Gasversorgung Gmb. H Provozovatel sítě Investice BGEA 50% (úprava plynu) provoz / vlastnictví BGEA 100% (úprava plynu) © WELtec Bio. Power 2010. All Rights Reserved.
Projekt –Bioplynový park Könnern- I. Partneři projektu II. Průběh projektu III. Koncept bioplynového parku Parametry zařízení pro výrobu bioplynu Parametry zařízení pro úpravu bioplynu Technické vybavení / dokumentace Technické řešení © WELtec Bio. Power 2010. All Rights Reserved.
2005/2006 – První projekt bioplynového parku Zhodnocení plynu v KGJ přímo v bioplynovém parku (5 MWel) 2007 – Vyvinutí konceptu s prodejem biometanu Odpověrnost provozovatele zařízení až k připojovacímu místu na vedení zemního plynu Projektování celkového provedení bioplynového parku 04/2008 - Novela Gas. NZV (část 11 a) Změna příslušné novely společně s MITGAS/E. ON Vyjasnění předávacích míst / odpovědnosti Vyjasnění koncepce / provedení 07/2008 – Začátek stavby bioplynového parku Přerušení prací - Archeologické nálezy při zemních pracích (~1. 000 lokalit v areálu) 07/2009 - Start uvádění do provozu 15. 09. 2009 / 15: 41 hod. – První prodej biometanu (~700 Nm³/h) 12/2009 – Jmenovitý výkon (~1. 750 Nm³/h) © WELtec Bio. Power 2010. All Rights Reserved.

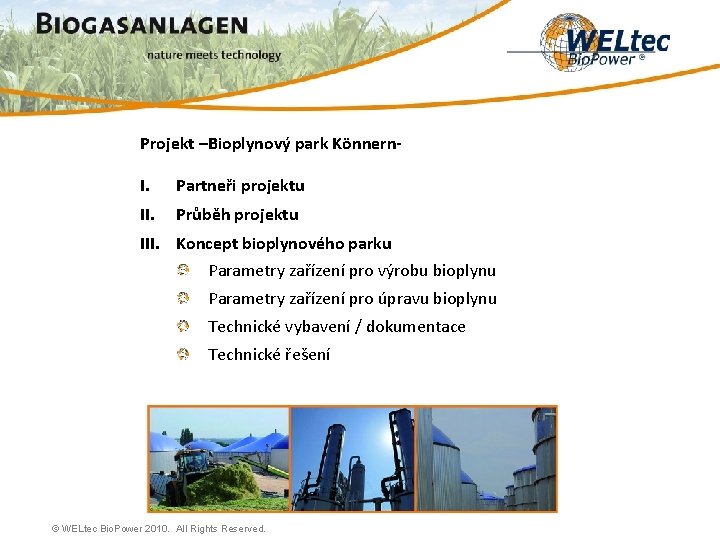

Projekt –Bioplynový park Könnern- I. Partneři projektu II. Průběh projektu III. Koncept bioplynového parku Parametry zařízení pro výrobu bioplynu Parametry zařízení pro úpravu bioplynu Technické vybavení / dokumentace Technické řešení © WELtec Bio. Power 2010. All Rights Reserved.

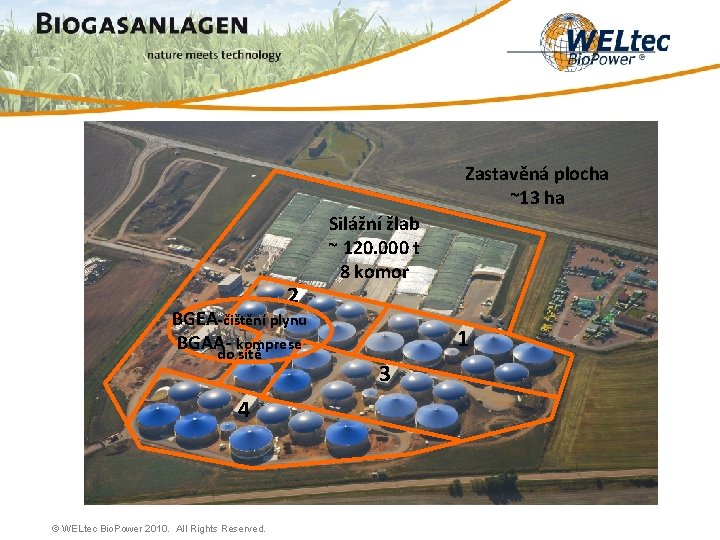

Zastavěná plocha ~13 ha 2 Silážní žlab ~ 120. 000 t 8 komor BGEA-čištění plynu BGAA- komprese do sítě 4 © WELtec Bio. Power 2010. All Rights Reserved. 1 3
Vstupní látky Pevné suroviny ~ 120. 000 t/r Tekuté suroviny ~ 40. 000 t/r Kukuřičná siláž Cukrovarnické řízky GPS, Obilí Pšenice Kejda Dešťová voda / Silážní šťávy Recirkulát upravený separací Vstupní kontrola substrátů v laboratoři © WELtec Bio. Power 2010. All Rights Reserved.
4 stavebně stejné moduly pro výrobu bioplynu á 4 Fermentory (3. 040 m³ brutto objem), 4 zakládací systémy pro pevné látky přímo do fermentoru (50 m³) 1 vstupní jímka (535 m³ brutto objem) 4 x koncový sklad (4. 514 m³ brutto objem) Technická budova se separací, čerpací technikou, dmychadlem na plyn a řídící technikou © WELtec Bio. Power 2010. All Rights Reserved.
Parametry zařízení pro výrobu bioplynu Zatížení vyhnívacího prostoru fermentoru: ~ 3 kg o. TS /(m³*d) Doba zdržení ve fermentoru: ~ 80 dní Výroba surového bioplynu: Ø 3. 333 Nm³/h Ekvivalent „termický výkon“ při CH 4 = 51 -53% Ekvivalent „elektrický výkon“ bei ƞel = 42% Mezofilní & termofilní způsob provozu © WELtec Bio. Power 2010. All Rights Reserved. ~ 17, 3 MWth ~ 7, 3 MWel 39°C / 55°C
Vstup pevných surovin © WELtec Bio. Power 2010. All Rights Reserved.
Míchadlo na dlouhé hřídeli © WELtec Bio. Power 2010. All Rights Reserved.
Ponorné míchadlo © WELtec Bio. Power 2010. All Rights Reserved.
Schéma fermentoru © WELtec Bio. Power 2010. All Rights Reserved.

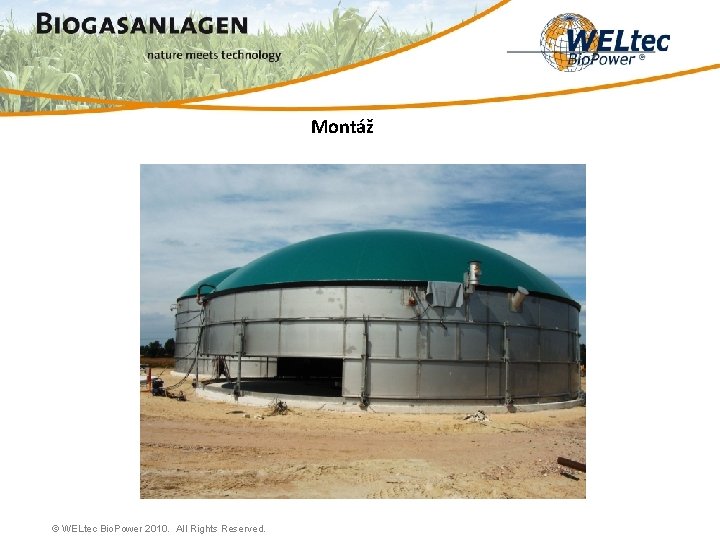

Montáž © WELtec Bio. Power 2010. All Rights Reserved.

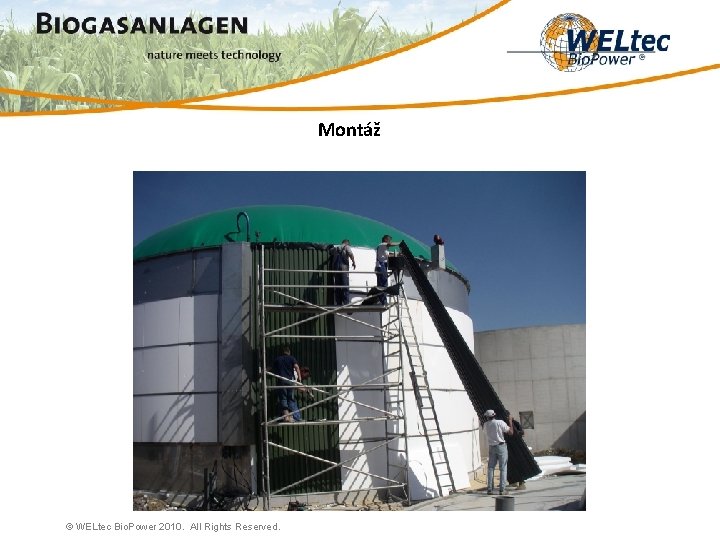

Montáž © WELtec Bio. Power 2010. All Rights Reserved.
Montáž © WELtec Bio. Power 2010. All Rights Reserved.

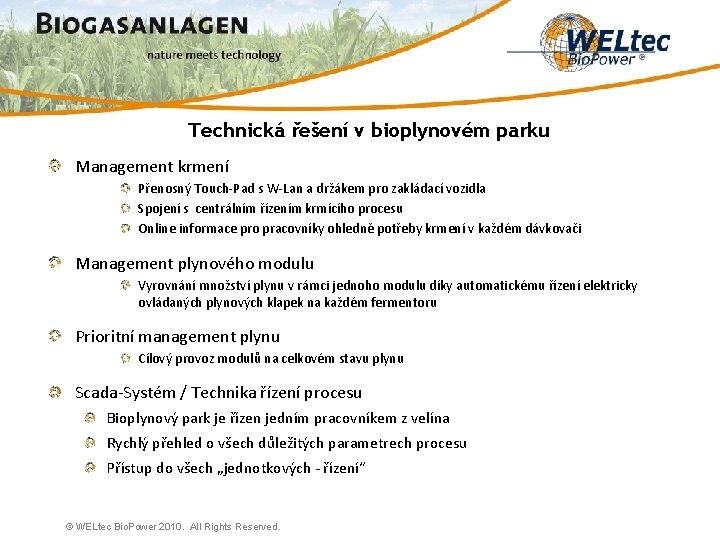

Technická řešení v bioplynovém parku Management krmení Přenosný Touch-Pad s W-Lan a držákem pro zakládací vozidla Spojení s centrálním řízením krmícího procesu Online informace pro pracovníky ohledně potřeby krmení v každém dávkovači Management plynového modulu Vyrovnání množství plynu v rámci jednoho modulu díky automatickému řízení elektricky ovládaných plynových klapek na každém fermentoru Prioritní management plynu Cílový provoz modulů na celkovém stavu plynu Scada-Systém / Technika řízení procesu Bioplynový park je řízen jedním pracovníkem z velína Rychlý přehled o všech důležitých parametrech procesu Přístup do všech „jednotkových - řízení“ © WELtec Bio. Power 2010. All Rights Reserved.
1. stupeň H 2 S-redukce Protisměrné vypírání s oddělenou biologickou regenerací Odstranění elementární síry ~800 ppm(v) H 2 S na < 100 ppm(v) H 2 S 2 linie v paralelním provozu (každá max. 1. 750 Nm³/h) Schema: Firma Paques © WELtec Bio. Power 2010. All Rights Reserved.
2. Stupeň H 2 S-redukce / CO 2 -odstranění / 1. Stupeň H 2 O-kondenzace © WELtec Bio. Power 2010. All Rights Reserved.
Kondenzační chlazení © WELtec Bio. Power 2010. All Rights Reserved. Předávací místo na BGEA
Parametry zařízení pro úpravnu bioplynu Jmen. /max. kapacita (surový bioplyn) 3. 333 / 3. 450 Nm³/h Jmen. /max. kapacita (biometan) 1. 750 / 1. 800 Nm³/h Množství energie Ø 19. 150 k. Wh/h (Hs, N) Zásobování cca. 12. 000 domácností (Ø 1. 300 Nm³/r) nebo palivo pro 9. 000 osobních vozidel s 30 T km ročním proběhem CH 4 - podíl v produkovaném plynu CO 2 -podíl v produkovaném plynu > 99% <1% Výtěžnost metanu > 99, 95% Ztráta metanu v plynných odpadech < 0, 05 % (0, 5 kg/h org. C) Dodržení vypouštěcích norem bez dalšího zpracování odpadního plynu! Čistý CO 2 jako odpadní plyn pro další využití © WELtec Bio. Power 2010. All Rights Reserved.
Děkujeme za Vaši pozornost! WELtec Bio. Power Gmb. H Zum Langenberg 2 D - 49377 Vechta www. weltec-biopower. de © WELtec Bio. Power 2010. All Rights Reserved.
