Dokumentasjon av brannegenskaper Forskningsleder Anne Steen-Hansen anne. steen. hansen@spfr. no BSY medlemsmøte 27. oktober 2016
SP Fire Research AS § Norges branntekniske kompetansesenter § Tidligere SINTEF NBL § Opprettet i Trondheim i 1934 § 35 ansatte (oktober 2015) § 70 % eierandel SP, Sverige § 30 % eierandel SINTEF, Norge BSY medlemsmøte 27. oktober 2016
SP Fire Research AS Brannteknisk ekspertkompetanse som omfatter mange samfunnsområder Våre aktiviteter: § Forskning § Rådgivning § Testing • Standardisert testing • Utvikling av ad-hoc tester BSY medlemsmøte 27. oktober 2016

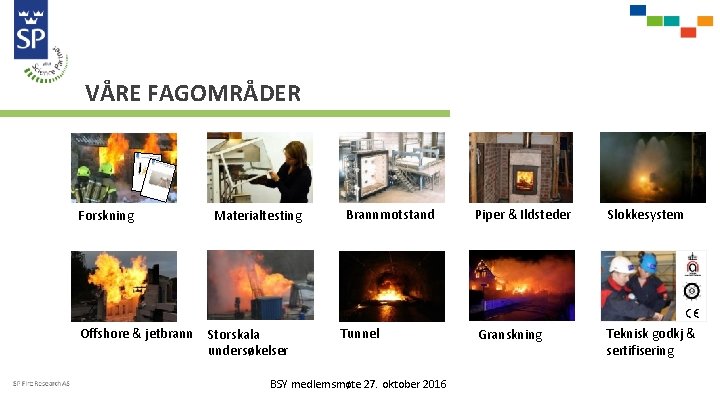

VÅRE FAGOMRÅDER Forskning Materialtesting Offshore & jetbrann Storskala undersøkelser Brannmotstand Tunnel BSY medlemsmøte 27. oktober 2016 Piper & Ildsteder Slokkesystem Granskning Teknisk godkj & sertifisering
To typer brannklassifisering § Bygningsmaterialers egenskaper ved brannpåvirkning (Reaction to fire) § Bygningsdelers brannmotstand (Fire resistance) BSY medlemsmøte 27. oktober 2016
Bygningsdelers brannmotstand R – bæreevne § Konstruktive egenskaper opprettholdes. E – integritet § Ingen brannsmitte gjennom bygningsdel ved flammer eller varme gasser. I – isolasjonsevne § Ingen brannsmitte gjennom bygningsdelen ved varmeledning BSY medlemsmøte 27. oktober 2016 6

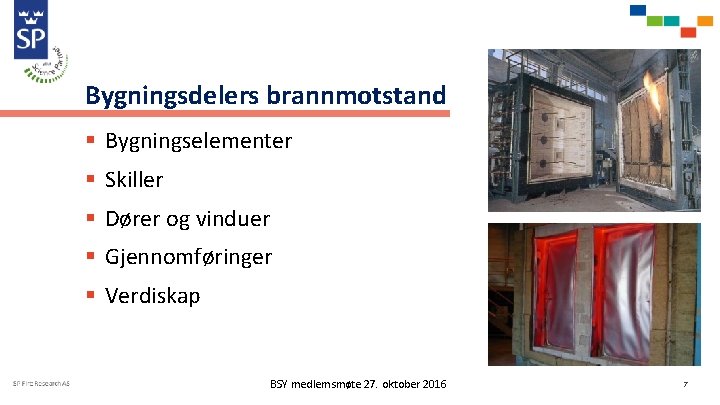

Bygningsdelers brannmotstand § Bygningselementer § Skiller § Dører og vinduer § Gjennomføringer § Verdiskap BSY medlemsmøte 27. oktober 2016 7
De viktigste branntekniske egenskapene for materialer § Antennelighet § Varmeavgivelse § Forbrenningsvarme § Flammespredningsevne § Brennende dråper § Røykproduksjon § Giftighet av røykgassene BSY medlemsmøte 27. oktober 2016 8
Branntekniske barrierer Slokking Varme Aktive tiltak Tidlig deteksjon og alarm Materialegenskaper - Lav antennelighet - Lite varme - Lite røyk - Lite giftige gasser Antennelse Konstruksjonenes brannmotstand Fullt utviklet brann Brannutvikling BSY medlemsmøte 27. oktober 2016 (Overtenning) Passive tiltak Reduksjon Tid
Mange betegnelser for materialer: • • • Ubrennbar Selvslokkende Flammehemmet Brannsikker Branntrygg Tungt antennelig Lett antennelig Klasse A eller B, M 1 eller 0? Branntestet Godkjent. . . og alle de andre BSY medlemsmøte 27. oktober 2016
Regelverk - Bygg og anlegg § Byggevareforordningen i EU (CPR) § Forskrift om tekniske krav til byggverk TEK 10 med veiledning VTEK § Harmoniserte branntester (CEN) § Direktoratet for byggkvalitet (Di. BK): www. dibk. no BSY medlemsmøte 27. oktober 2016
Byggevareforordningen (CPR) Brannsikkerhet § Byggverket skal være utformet og bygget på slik måte at § byggverket kan antas å ha sin bæreevne i behold en viss tid, § utvikling og spredning av ild og røyk inne i byggverket er begrenset, § spredning av ild til byggverk i nærheten er begrenset, § personer som befinner seg i byggverket, kan forlate bygningen eller reddes på annet vis, § redningsmannskapets sikkerhet er ivaretatt. BSY medlemsmøte 27. oktober 2016
EUs regelverk for byggevarer § Tidligere fokus: Nedbygging av tekniske handelshindringer og fritt varebytte over landegrensene i EØS-markedet. § Dagens fokus: Sikre at bare trygge og tilfredsstillende produkter finner veien til EØS-markedet. http: //ec. europa. eu/Docs. Room/documents/12661 BSY medlemsmøte 27. oktober 2016
Dokumentasjon av byggevarer § SINTEF Byggforsk § Teknisk godkjenning § Produktsertifikat § SPFR Produktdokumentasjon § ETA European Technical Approval § Nemko NS-sertifisering § SINTEF Byggforsks byggdetaljblader 570. 005, 570. 010 and 570. 020 BSY medlemsmøte 27. oktober 2016
Harmoniserte standarder • Utarbeidet på oppdrag fra EU-kommisjonen • Tilfredsstiller byggevareforordningens grunnleggende krav • Harmoniserte standarder krever: • et mandat • en standard • Publisering i the Official Journal of the European Union (OJ) BSY medlemsmøte 27. oktober 2016 15

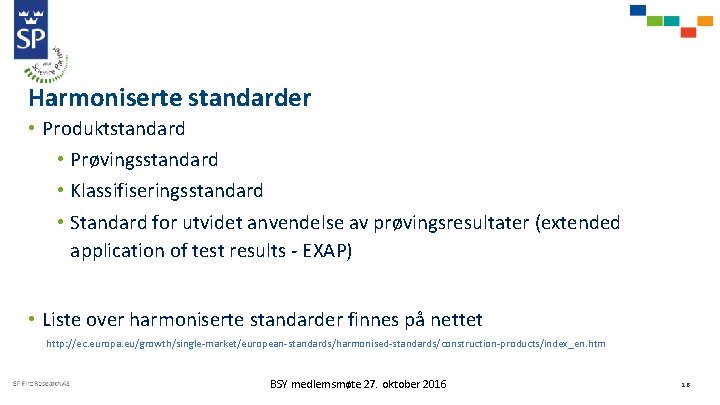

Harmoniserte standarder • Produktstandard • Prøvingsstandard • Klassifiseringsstandard • Standard for utvidet anvendelse av prøvingsresultater (extended application of test results - EXAP) • Liste over harmoniserte standarder finnes på nettet http: //ec. europa. eu/growth/single-market/european-standards/harmonised-standards/construction-products/index_en. htm BSY medlemsmøte 27. oktober 2016 16
Produktstandarder § Testprosedyrer for materialegenskaper § Direkte anvendelse av prøvingsresultatene § Ytelseserklæring (AVCP – Attestation and Verification of Performance) § CE-merking BSY medlemsmøte 27. oktober 2016
Prøvingsstandarder § Eksempel: NS-EN 13823 § «SBI-testen» BSY medlemsmøte 27. oktober 2016
Klassifiseringsstandarder § Eksempel: NS-EN 13501 -1 § Euroklassene BSY medlemsmøte 27. oktober 2016
EXAP-standard § Eksempel: NS-EN 15254 -5: 2009, sandwichkonstruksjoner BSY medlemsmøte 27. oktober 2016
NS-EN 13501 -1 klassifisering for egenskaper ved brannpåvirkning § Euroklassene: • A 1, A 2, B, C, D, E, F § Tilleggsklasser: • Røykproduksjon: s 1, s 2, s 3 • Brennende dråper: d 0, d 1, d 2 BSY medlemsmøte 27. oktober 2016
Klassifisering av egenskaper ved brannpåvirkning B-s 2, d 0 Antennelighet Varmeavgivelse Flammespredning A 1, A 2, B, C, D, E, F Røykproduksjon: s 1, s 2, s 3 BSY medlemsmøte 27. oktober 2016 Brennende dråper d 0, d 1, d 2 22
BSY medlemsmøte 27. oktober 2016
BSY medlemsmøte 27. oktober 2016
TEK 10 – Funksjonsbaserte forskrifter § 11 -8. Brannceller (1) Byggverk skal deles opp i brannceller på en hensiktsmessig måte. Områder med ulik risiko for liv og helse og/eller ulik fare for at brann oppstår, skal være egne brannceller med mindre andre tiltak gir likeverdig sikkerhet. (2) Brannceller skal være slik utført at de forhindrer spredning av brann og branngasser til andre brannceller i den tid som er nødvendig for rømning og redning. BSY medlemsmøte 27. oktober 2016
TEK 10 – Funksjonsbaserte forskrifter § 11 -9. Materialer og produkters egenskaper ved brann (1)Byggverk skal prosjekteres og utføres slik at sannsynligheten for at brann skal oppstå, utvikle og spre seg er liten. Det skal tas hensyn til byggverkets bruk og nødvendig tid for rømning og redning. (2) Materialer og produkter skal ha egenskaper som ikke gir uakseptable bidrag til brannutviklingen. Det skal legges vekt på mulighet for antennelse, hastigheten av varmeavgivelse, røykproduksjon, utvikling av brennende dråper og tid til overtenning. BSY medlemsmøte 27. oktober 2016
Eksempel fra VTEK § 11 -9 Tabell 1 A: Ytelser til overflater og kledninger for risikoklasse 1 -5. Brannklasse Overflater og kledninger 1 2 3 Overflater i brannceller som ikke er rømningsvei Overflater på vegger og i himling/tak i branncelle inntil 200 m 2 D-s 2, d 0 [In 2] Overflater på vegger og i himling/tak i D-s 2, d 0 [In 2] branncelle over 200 m 2 BSY medlemsmøte 27. oktober 2016 B-s 1, d 0 [In 1] 27

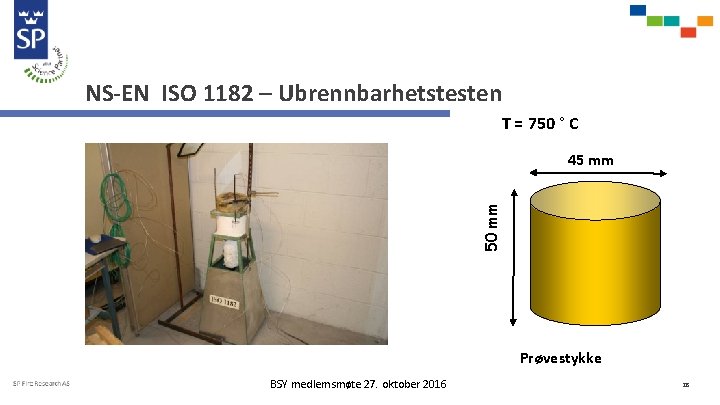

NS-EN ISO 1182 – Ubrennbarhetstesten T = 750 ° C 50 mm 45 mm Prøvestykke BSY medlemsmøte 27. oktober 2016 28

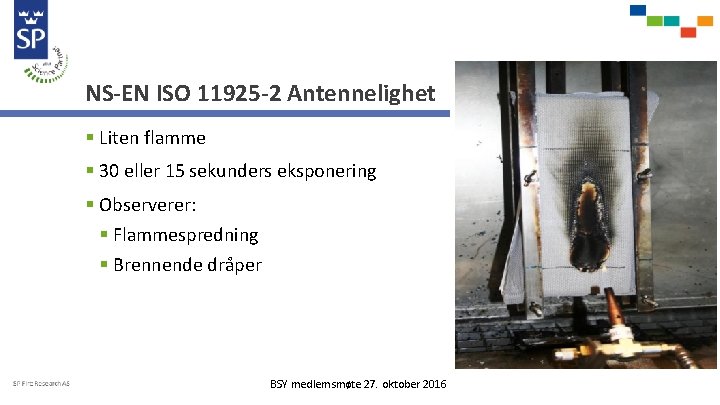

NS-EN ISO 11925 -2 Antennelighet § Liten flamme § 30 eller 15 sekunders eksponering § Observerer: § Flammespredning § Brennende dråper BSY medlemsmøte 27. oktober 2016

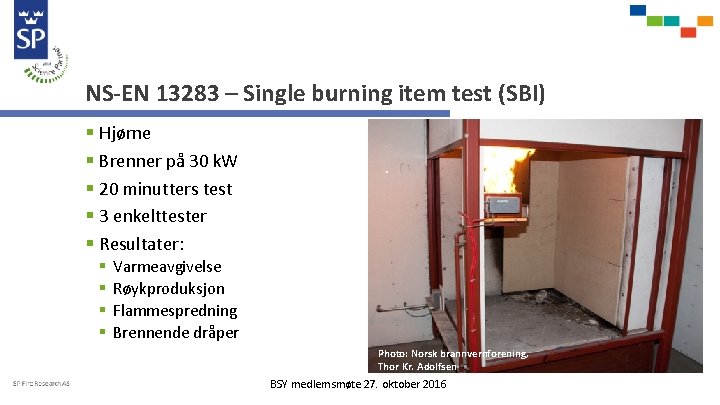

NS-EN 13283 – Single burning item test (SBI) § Hjørne § Brenner på 30 k. W § 20 minutters test § 3 enkelttester § Resultater: § § Varmeavgivelse Røykproduksjon Flammespredning Brennende dråper Photo: Norsk brannvernforening, Thor Kr. Adolfsen BSY medlemsmøte 27. oktober 2016

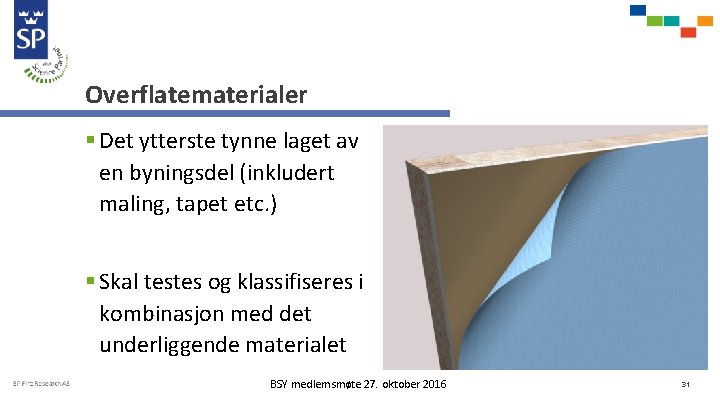

Overflatematerialer § Det ytterste tynne laget av en byningsdel (inkludert maling, tapet etc. ) § Skal testes og klassifiseres i kombinasjon med det underliggende materialet BSY medlemsmøte 27. oktober 2016 31

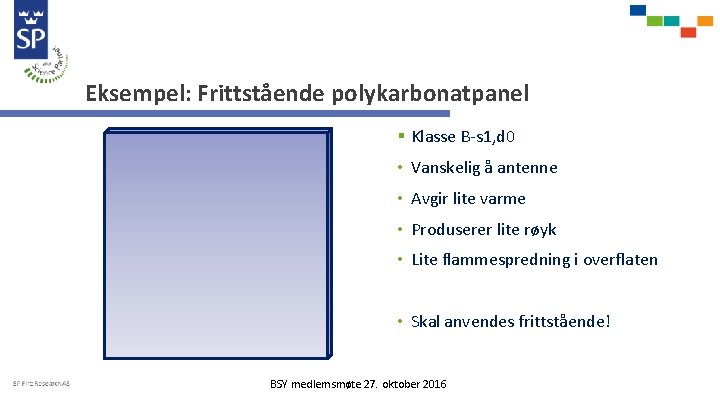

Eksempel: Frittstående polykarbonatpanel § Klasse B-s 1, d 0 • Vanskelig å antenne • Avgir lite varme • Produserer lite røyk • Lite flammespredning i overflaten • Skal anvendes frittstående! BSY medlemsmøte 27. oktober 2016
Eksempel: Polykarbonatpanel på underlag av isolasjon § Klasse? § Antennelighet? § Varmeavgivelse? § Røykproduksjon? § Flammespredning i overflaten? § Materialkombinasjonen må dokumenteres ved testing! BSY medlemsmøte 27. oktober 2016
Noen nyttige lenker § Norske byggeregler: www. dibk. no § Standarder: www. standard. no § EU-kommisjonen: http: //ec. europa. eu/index_en. htm § SINTEF Byggforsk: http: //www. sintef. no/byggforsk/ § EGOLF (European Group of Organisations for Fire Testing, Inspection and Certification): http: //egolf. org. uk/ § Brannfaglig terminologi: www. kbt. no § SP Fire Research: www. spfr. no BSY medlemsmøte 27. oktober 2016
