Docente Ing Elctrico Ricardo Berizzo rberizzogmail com Bibliografia

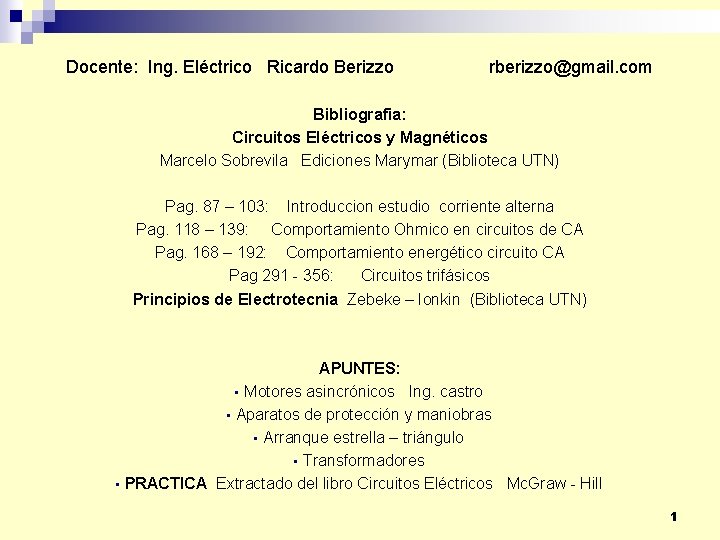

Docente: Ing. Eléctrico Ricardo Berizzo rberizzo@gmail. com Bibliografia: Circuitos Eléctricos y Magnéticos Marcelo Sobrevila Ediciones Marymar (Biblioteca UTN) Pag. 87 – 103: Introduccion estudio corriente alterna Pag. 118 – 139: Comportamiento Ohmico en circuitos de CA Pag. 168 – 192: Comportamiento energético circuito CA Pag 291 - 356: Circuitos trifásicos Principios de Electrotecnia Zebeke – Ionkin (Biblioteca UTN) APUNTES: • Motores asincrónicos Ing. castro • Aparatos de protección y maniobras • Arranque estrella – triángulo • Transformadores • PRACTICA Extractado del libro Circuitos Eléctricos Mc. Graw - Hill 1

Electrotécnia Básica Mecánica & Electricidad Industrial U. T. N. Regional Rosario

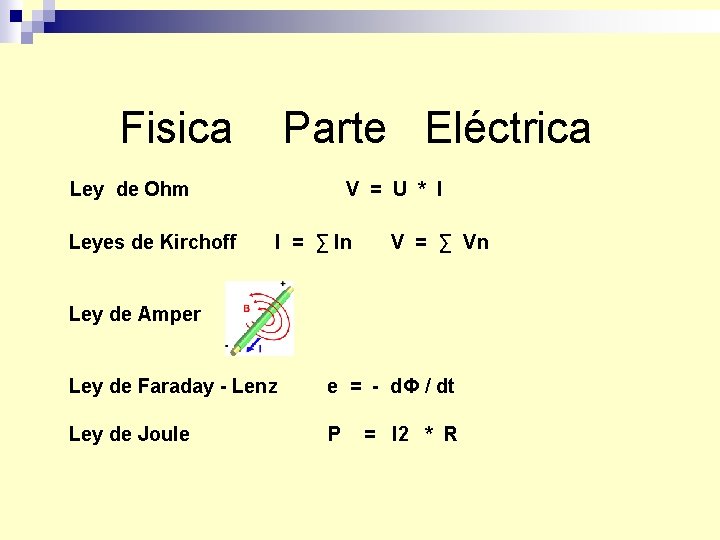

Fisica Parte Eléctrica Ley de Ohm Leyes de Kirchoff V = U * I I = ∑ In V = ∑ Vn Ley de Amper Ley de Faraday - Lenz e = - dΦ / dt Ley de Joule P = I 2 * R

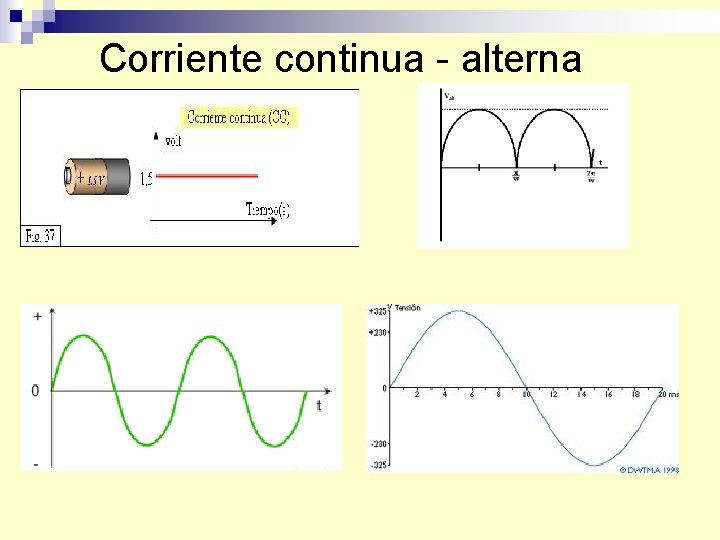

Corriente continua - alterna

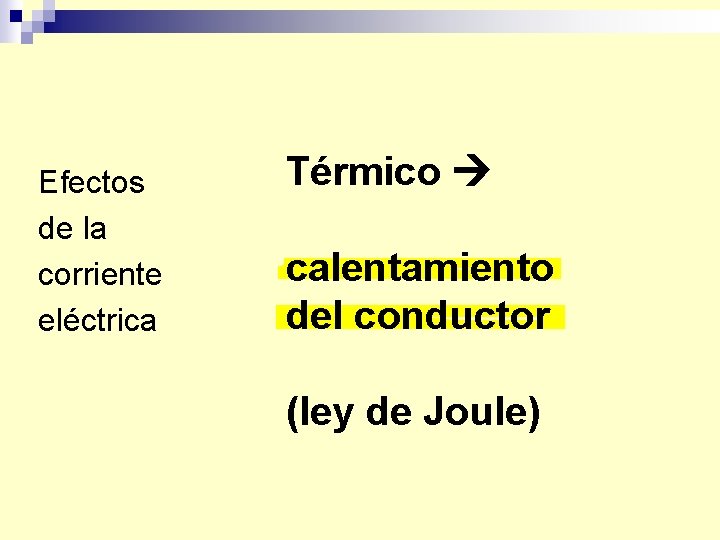

Efectos de la corriente eléctrica Térmico calentamiento del conductor (ley de Joule)

Efectos de la corriente eléctrica Químico descomposición de un compuesto químico (Ley de Faraday referida a efectos electroquimicos)

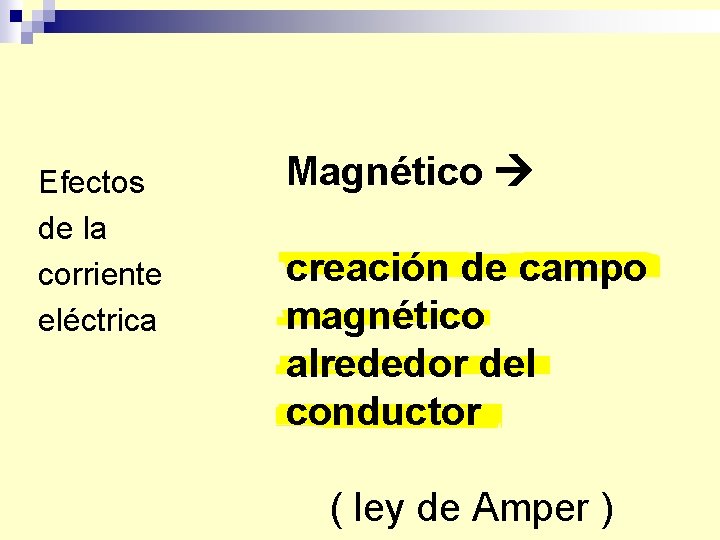

Efectos de la corriente eléctrica Magnético creación de campo magnético alrededor del conductor ( ley de Amper )

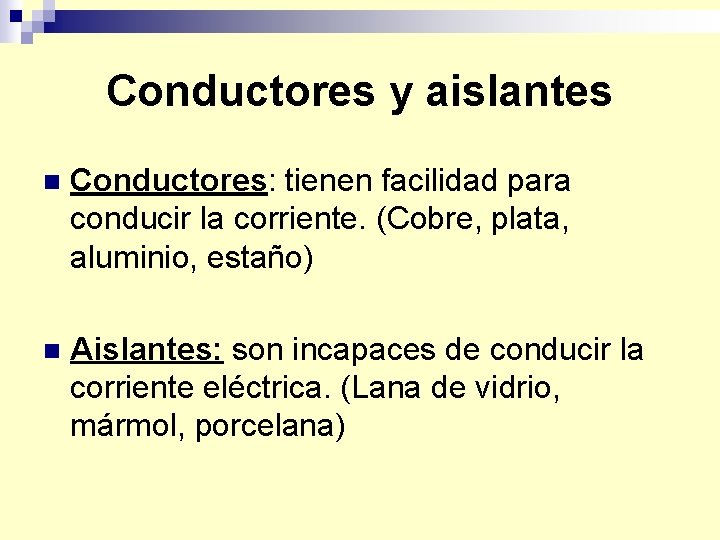

Conductores y aislantes n Conductores: tienen facilidad para conducir la corriente. (Cobre, plata, aluminio, estaño) n Aislantes: son incapaces de conducir la corriente eléctrica. (Lana de vidrio, mármol, porcelana)

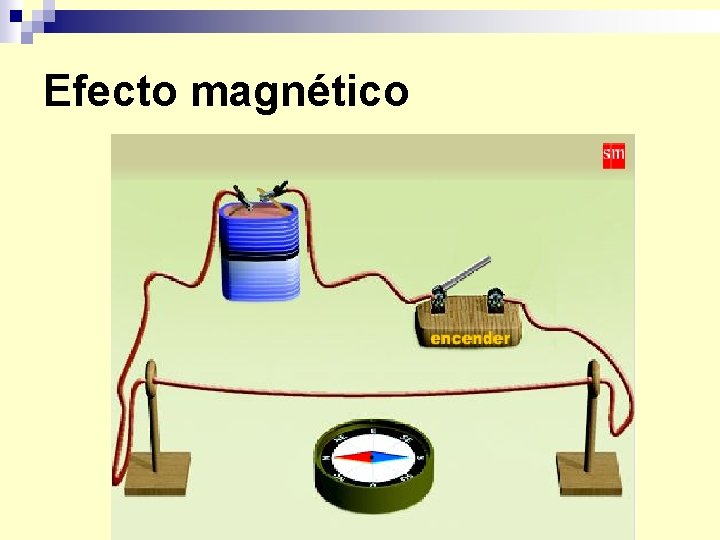

Efecto magnético

Intensidad de corriente eléctrica: se mide en Amperios (A)

Unidades de corriente n Unidad fundamental: A, amperio o ampere n Múltiplos usuales: k. A = 1. 000 A n Submúltiplos usuales: m. A = 0, 001 A; m. A = 0, 000001 A

Resistencia Eléctrica n Es la propiedad de un elemento que hace que se oponga al paso de la corriente. n Todos los materiales ofrecen resistencia n La medida de la resistencia eléctrica se expresa en ohm (símbolo: W)

Ley de Ohm n Ohm descubrió la relación proporcional entre la tensión aplicada y la corriente que circula en un conductor n La ley de Ohm dice: V=Ix. R

Aplicación de la Ley de Ohm

Circuito Serie

Circuito en paralelo En el circuito paralelo, la corriente se divide entre los varios resistores. La tensión es la misma en cada resistor

Conductores Eléctricos (por su construcción) Flexibles, formados por un haz de hebras. n Rígidos, formados por un único conductor cilíndrico (hay hasta 4 mm 2) n

Secciones Normalizadas

Conductores Eléctricos (por el nº de conductores) n Unipolares, un solo conductor aislado n Multipolares, varios conductores aislados entre si. (Ej. 2 x 2, 5 mm 2)

Densidad de Corriente n Cantidad de amperios que puede soportar un conductor de 1 mm 2 n La densidad de corriente se fija de acuerdo a las condiciones del conductor (cable al aire, encerrado en ducto, sobre bandeja, etc. )

La corriente sobre el cuerpo humano
