DANAŠNJA TEMA VRSTE PROJEKCIJA Jasna Zovko, dipl. ing

Nacrtna geometrija Što je nacrtna geometrija? Nacrtna geometrija je grana matematike koja se bavi metodama projiciranja.

Vrste projekcija Razlikujemo: 1. CENTRALNU PROJEKCIJU 2. PARALELNU PROJEKCIJU a) ORTOGONALNA PROJEKCIJA b) KOSA PROJEKCIJA -

CENTRALNA PROJEKCIJA CENTAR PROJEKCIJE O B TROKUT U PROSTORU C ZRAKE PROJICIRANJA A CC AC π RAVNINA BC

CENTRALNA PROJEKCIJA O CENTRALNA PROJEKCIJA je projekcija kod koje zrake projiciranja polaze iz jedne točke koja se naziva centar simetrije.

PARALELNA PROJEKCIJA je projekcija kada su zrake projiciranja međusobno paralelne. RAZLIKUJEMO ORTOGONALNU I KOSU PROJEKCIJU. Ortogonalna Paralelna projekcija Kosa projekcija

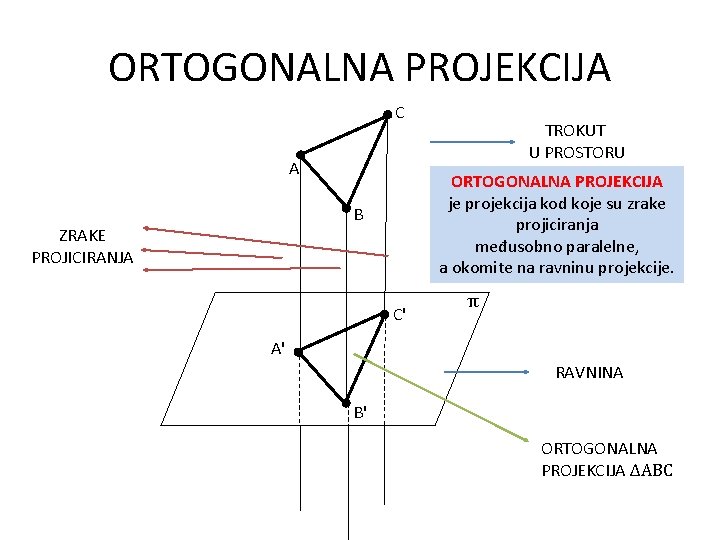

ORTOGONALNA PROJEKCIJA C A ORTOGONALNA PROJEKCIJA je projekcija kod koje su zrake projiciranja međusobno paralelne, a okomite na ravninu projekcije. B ZRAKE PROJICIRANJA TROKUT U PROSTORU C' π A' RAVNINA B' ORTOGONALNA PROJEKCIJA ΔABC

KOSA PROJEKCIJA C TROKUT U PROSTORU ZRAKE PROJICIRANJA A KOSA PROJEKCIJA je projekcija kod koje su zrake projiciranja međusobno paralelne, a kose prema ravnini projekcije. B π C RAVNINA A B KOSA PROJEKCIJA ΔABC

ORTOGONALNA PROJEKCIJA MONGEOVA METODA Mongeova metoda je metoda ortogonalnog projiciranja na dvije međusobno okomite ravnine projekcija od kojih je jedna ravnina u horizontalnom, a druga u vertikalnom položaju. II. π2 I. x π1 IV. III.

ORTOGONALNA PROJEKCIJA II. π2 I. x π1 IV. III. Horizontalna ravnina se označava s π1, a nazivamo je tlocrtnom ravninom ili prvom ravninom projekcije. Vertikalnu ravninu označavamo s π2, a nazivamo je nacrtnom ravninom ili drugom ravninom projekcije. Presječnica tih dviju ravnina je pravac koji označavamo s x.

ORTOGONALNA PROJEKCIJA Ravnine π1 i π2 dijele trodimenzionalni prostor na 4 dijela - KVADRANTA. I. Prvi kvadrant se nalazi iznad π1, a ispred π2. II. π2 I. II. x π1 IV. KVADRANT Drugi kvadrant se nalazi iznad π1, a iza π2. III. KVADRANT Treći kvadrant se nalazi ispod π1, a iza π2. IV. KVADRANT Četvrti kvadrant se nalazi ispod π1, a ispred π2.

ORTOGONALNA PROJEKCIJA π2 x π1 Da bi se tlocrtne i nacrtne projekcije elemenata trodimenzionalnog prostora mogle crtati u jednoj ravnini, potrebno je jednu od tih ravnina prevaliti u drugu. Obično se ravnina π1 prevaljuje oko osi x za 90° tako da se njezin prednji dio poklapa s donjim dijelom ravnine π2.
