Doblado de la Chapa Doblado Operacin de conformado
Doblado de la Chapa

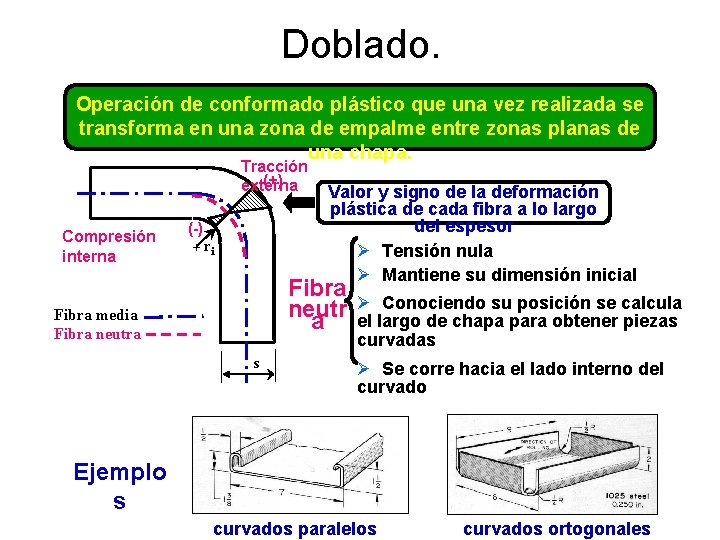

Doblado. Operación de conformado plástico que una vez realizada se transforma en una zona de empalme entre zonas planas de una chapa. Tracción (+) externa Compresión interna (-) + ri Valor y signo de la deformación plástica de cada fibra a lo largo del espesor Ø Tensión nula Ø Mantiene su dimensión inicial Fibra neutr a Fibra media Fibra neutra s Ø Conociendo su posición se calcula el largo de chapa para obtener piezas curvadas Ø Se corre hacia el lado interno del curvado Ejemplo s curvados paralelos curvados ortogonales

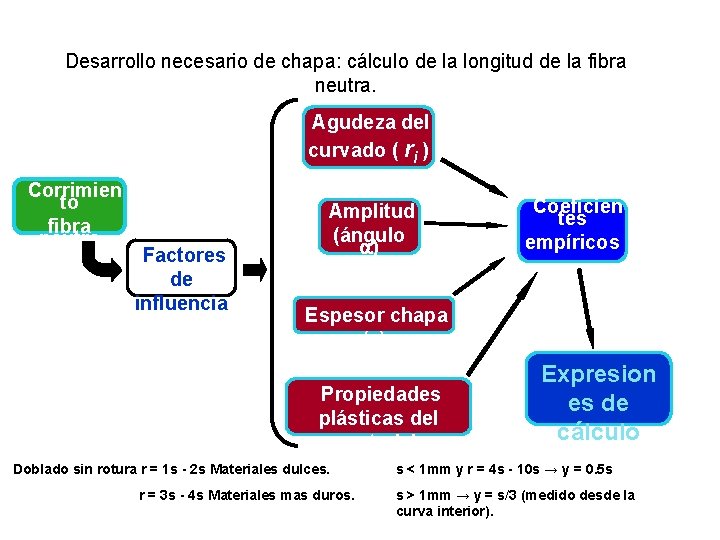

Desarrollo necesario de chapa: cálculo de la longitud de la fibra neutra. Agudeza del curvado ( ri ) Corrimien to fibra neutra Factores de influencia Amplitud (ángulo ) Coeficien tes empíricos Espesor chapa (s) Propiedades plásticas del material Doblado sin rotura r = 1 s - 2 s Materiales dulces. r = 3 s - 4 s Materiales mas duros. Expresion es de cálculo s < 1 mm y r = 4 s - 10 s → y = 0. 5 s s > 1 mm → y = s/3 (medido desde la curva interior).

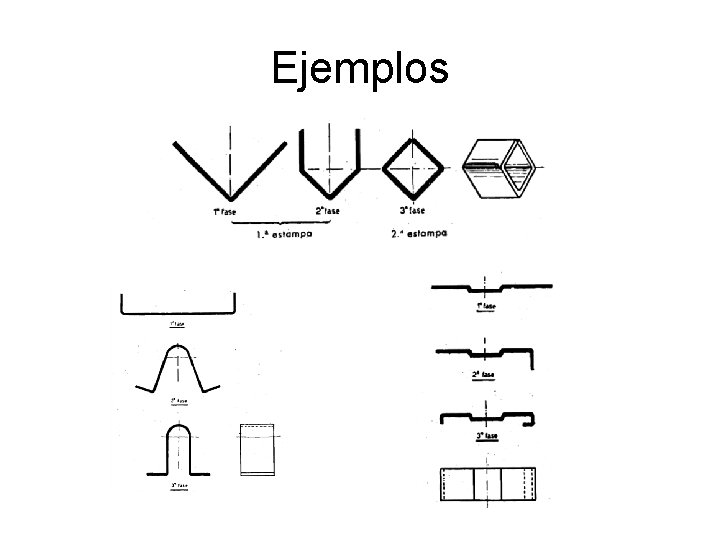

Ejemplos

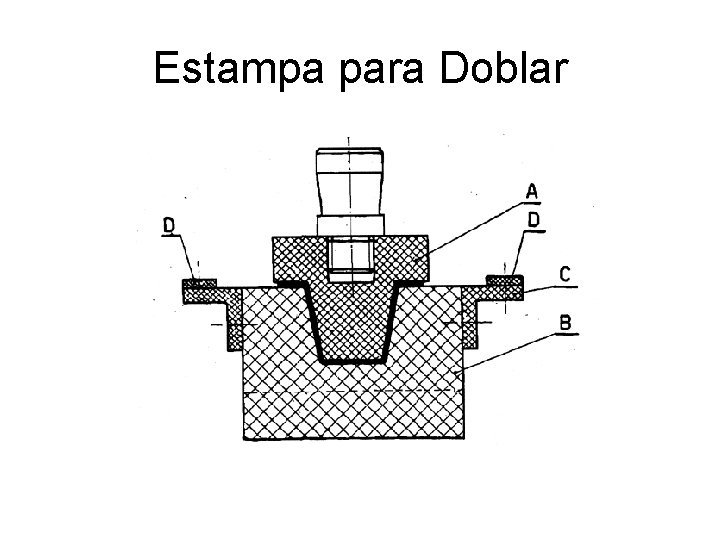

Estampa para Doblar

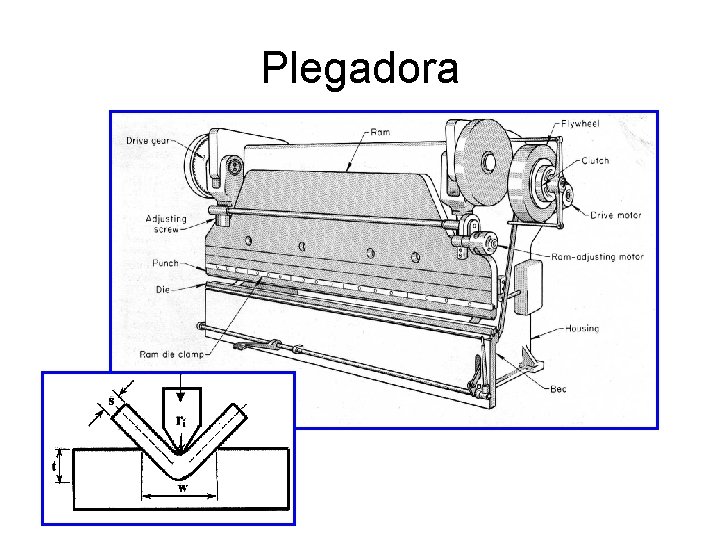

Plegadora

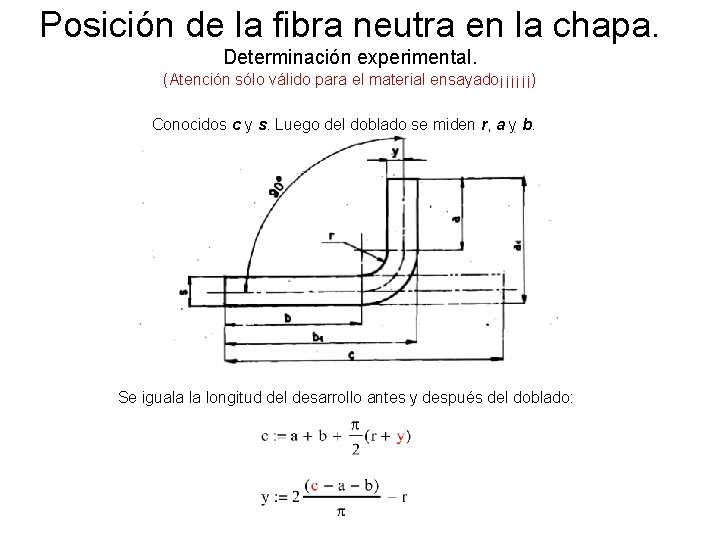

Posición de la fibra neutra en la chapa. Determinación experimental. (Atención sólo válido para el material ensayado¡¡¡¡¡¡) Conocidos c y s. Luego del doblado se miden r, a y b. Se iguala la longitud del desarrollo antes y después del doblado:

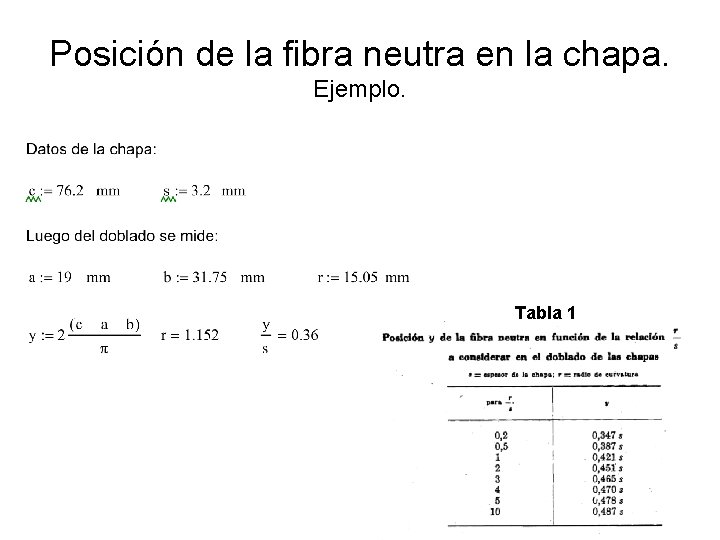

Posición de la fibra neutra en la chapa. Ejemplo. Tabla 1

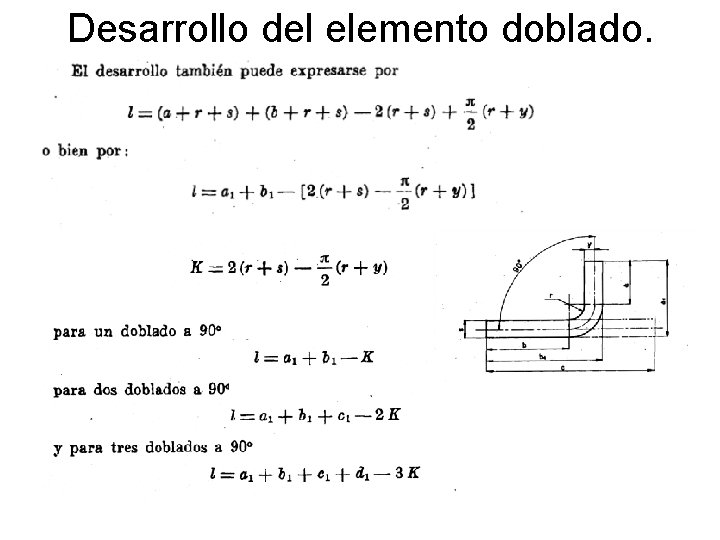

Desarrollo del elemento doblado.

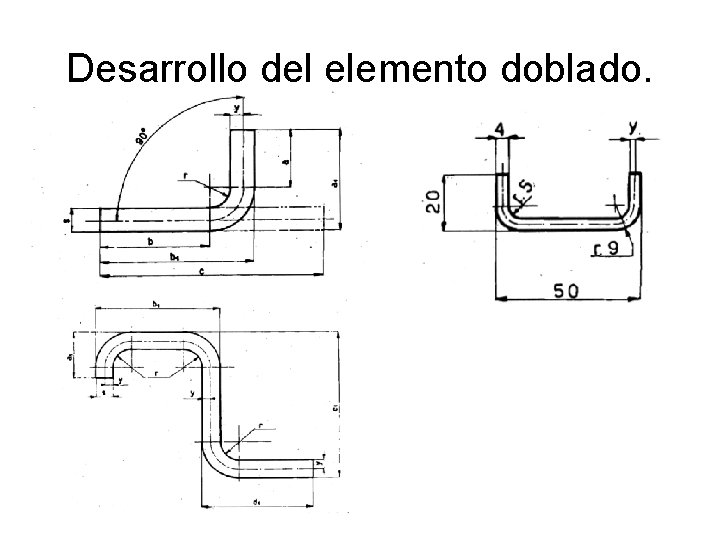

Desarrollo del elemento doblado.

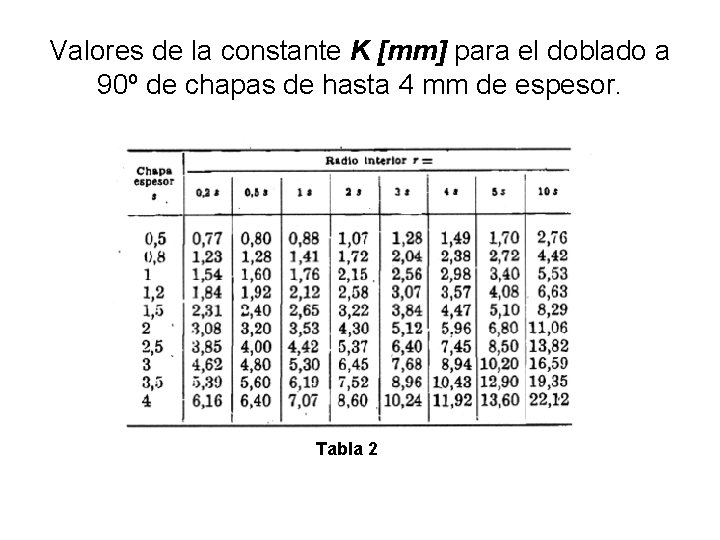

Valores de la constante K [mm] para el doblado a 90º de chapas de hasta 4 mm de espesor. Tabla 2

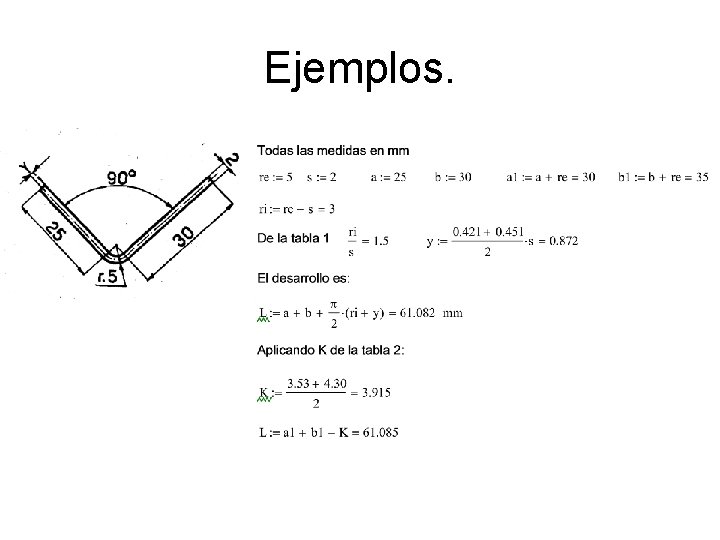

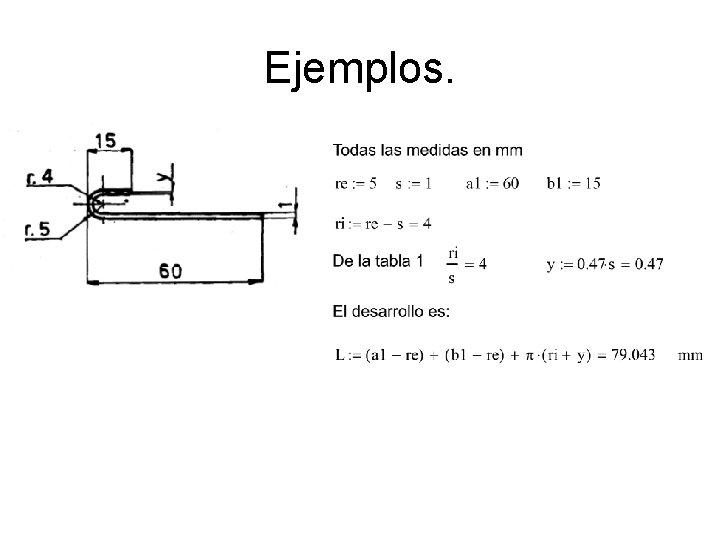

Ejemplos.

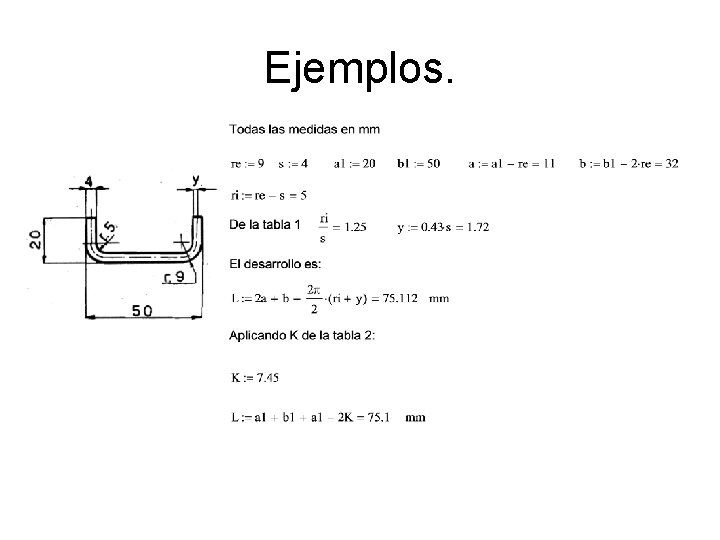

Ejemplos.
Ejemplos.
