DMV Presentatie Aansluiten van blokken Paul Peters 27

DMV Presentatie: Aansluiten van blokken Paul Peters – 27 November 2014

RMU Interface kaart Verbind blok kaarten met computer

IPD Voedingskaart • • Rijspanning 15. . 20 V - Hoogvermogen naar TM 44 5 V, wordt niet gebruikt 12. . 15 V. . Aux, gebruikt voor elektronica op TM 44 GND

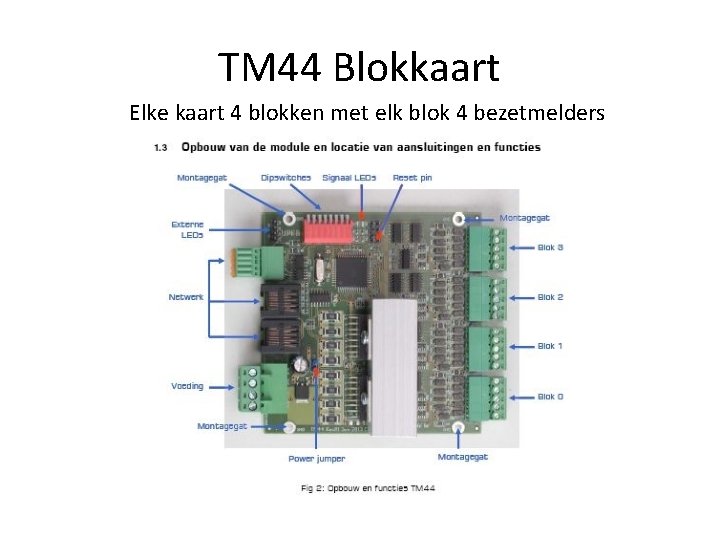

TM 44 Blokkaart Elke kaart 4 blokken met elk blok 4 bezetmelders

OC 32 – IO kaart Elke kaart 32 in of uitgangen voor max 500 m. A. Per 8 max 200 m. A pst. Geschikt voor seinen, relais etc. Niet voor wisselspoelen!

Standaard blok aansluiting Van. Meekeren. Blok. Connector TM 44 Blok. Connector

TM 44 op DB 25 connector

Van Meekeren op TM 44

Sectie indeling • Elke sectie heeft zijn eigen bezetmelder • Let op positieve rijrichting

Blok indeling • Vooraf een plan maken • Geen bezetmelder of blok overgang dmv bak overgang

Blok nummering • • Standaard nummering X. 0 Y-Bx Waar X is blok nummer, Y is module nummer x is bezetmelder 0. . 3 • Voorbeeld: Station DMV = 08, dan noemen we de draad van sectie 2 van blok 3; S 3. 08 -B 2. In koploper heet dit dan blok nr 308

Aansluiten van de secties Vertinnen van printplaatstrook 11 mm Voorbereiding spoor aansluiting Knippen van vertinde printplaatstrook Spooraanstluiting benoemen

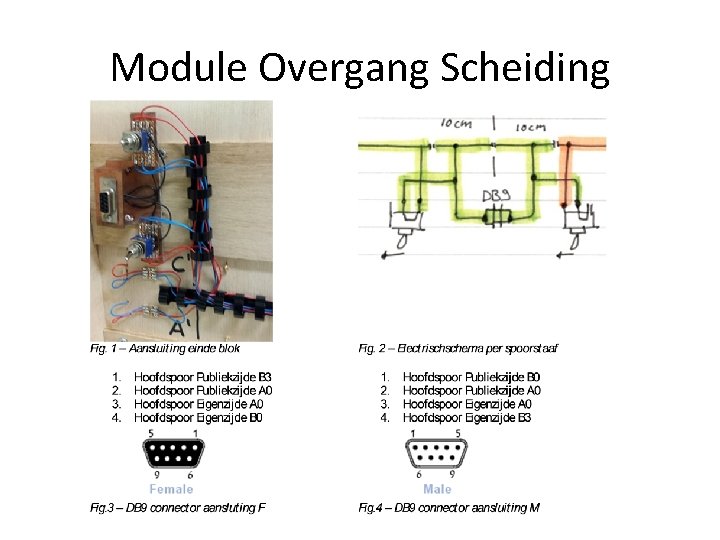

Module Overgang Scheiding

Wissels en wisselstraten

Bedieningspanelen

Bedieningspanelen • Standaard aansluitmethode TM 44 en OC 32 gebruiken

Baanvoeding 14 V= & 16 -18 V~ • Standaard aansluitmethode, niets aan veranderen!

Baanvoeding 14 V= & 16 -18 V~ • Aansluiten van baan op afgezekerde aansluitprint

Aansluiten van verlichting • Standaard aansluiting met schakeldraad • Extra aansluiting voor weerstand

Vragen?
