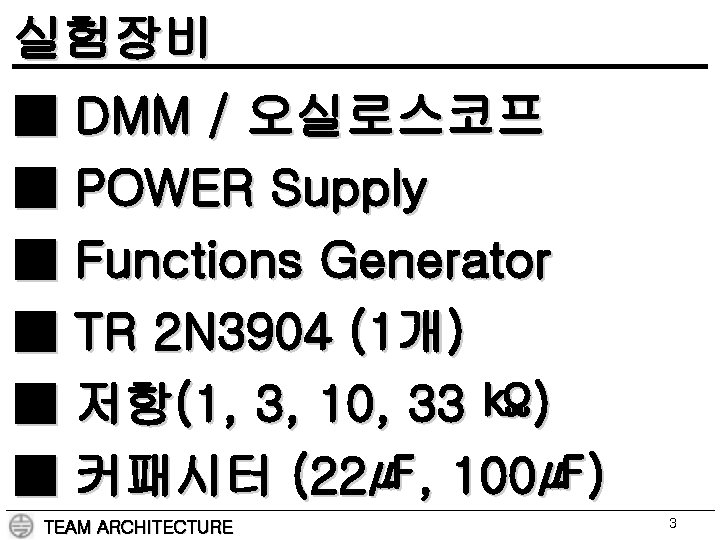

실험장비 ■ DMM / 오실로스코프 ■ POWER Supply ■ Functions Generator ■ TR 2

실험장비 ■ DMM / 오실로스코프 ■ POWER Supply ■ Functions Generator ■ TR 2 N 3904 (1개) ■ 저항(1, 3, 10, 33 ㏀) ■ 커패시터 (22㎌, 100㎌) TEAM ARCHITECTURE 3

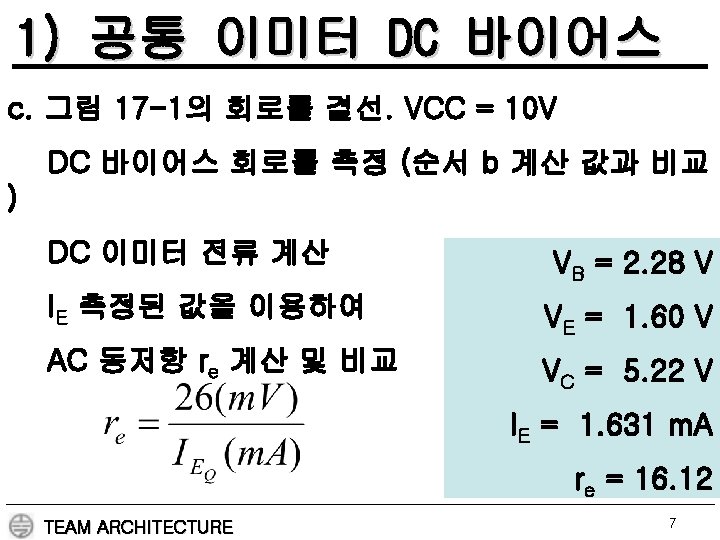

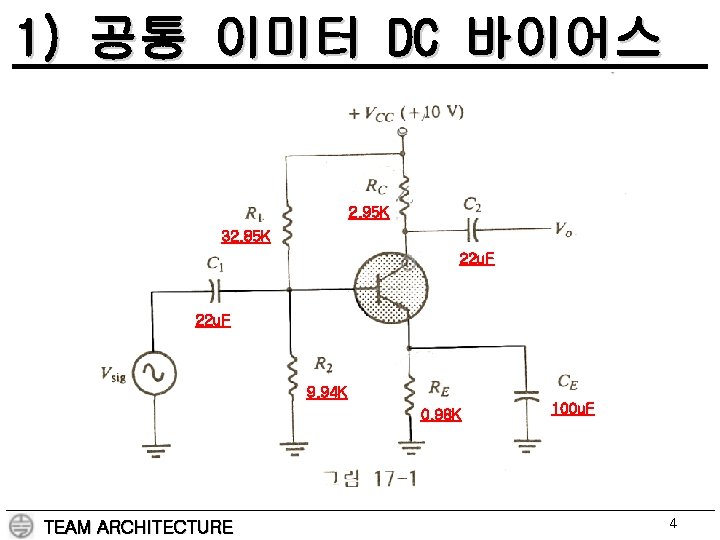

1) 공통 이미터 DC 바이어스 2. 95 K 32. 85 K 22 u. F

1) 공통 이미터 DC 바이어스 2. 95 K 32. 85 K 22 u. F 9. 94 K 0. 98 K TEAM ARCHITECTURE 100 u. F 4

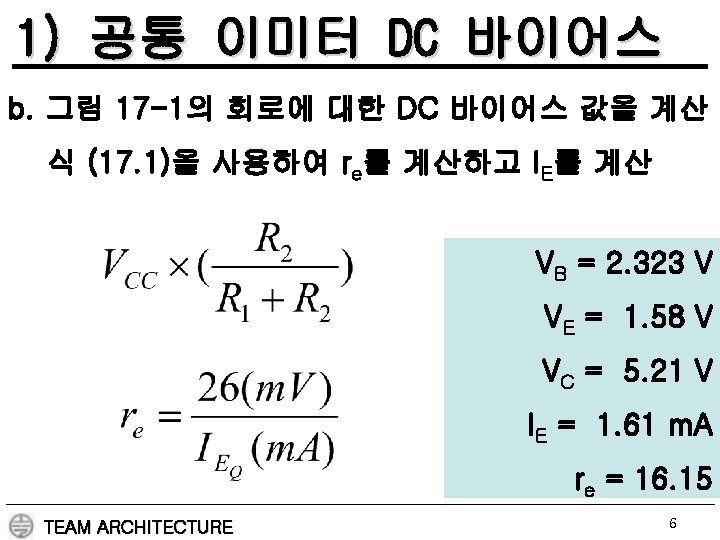

1) 공통 이미터 DC 바이어스 TEAM ARCHITECTURE 5

1) 공통 이미터 DC 바이어스 TEAM ARCHITECTURE 5

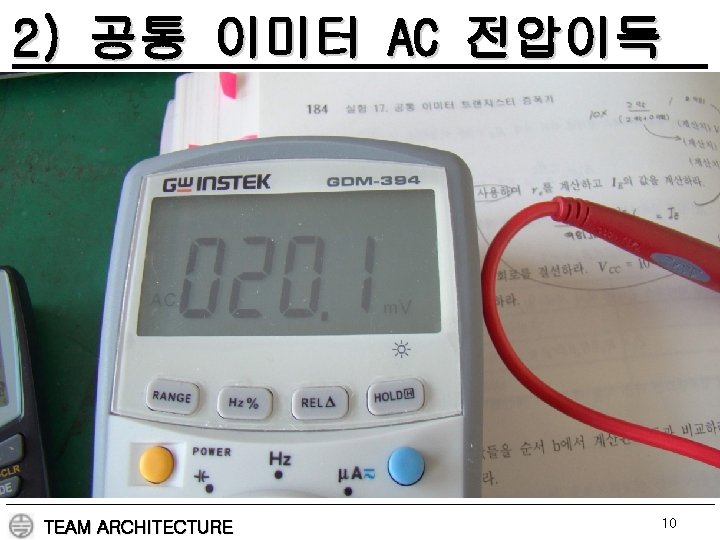

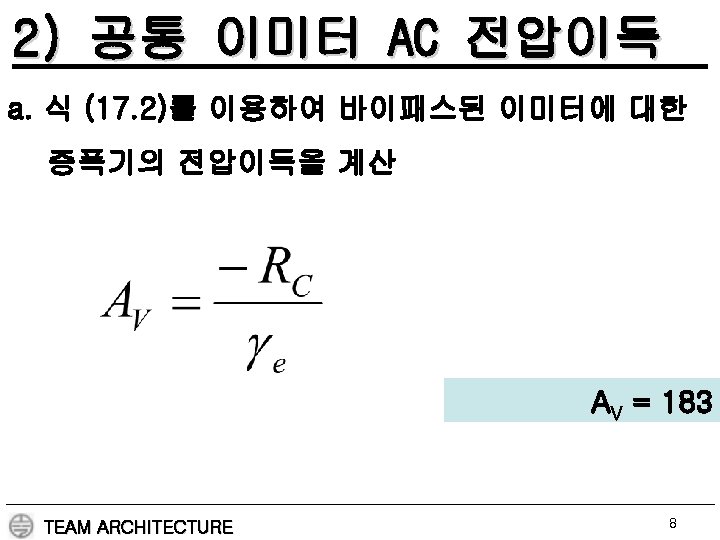

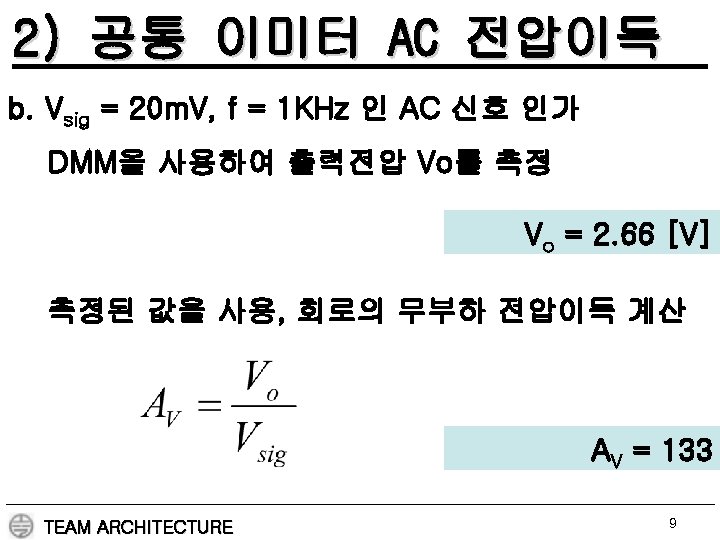

2) 공통 이미터 AC 전압이득 TEAM ARCHITECTURE 10

2) 공통 이미터 AC 전압이득 TEAM ARCHITECTURE 10

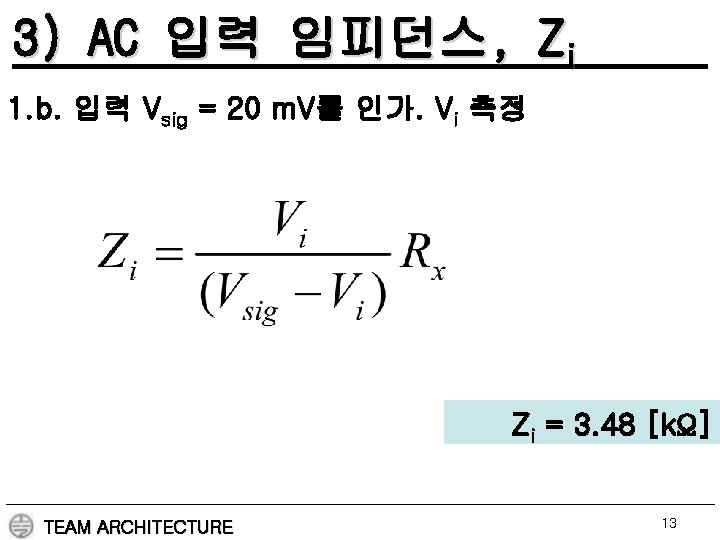

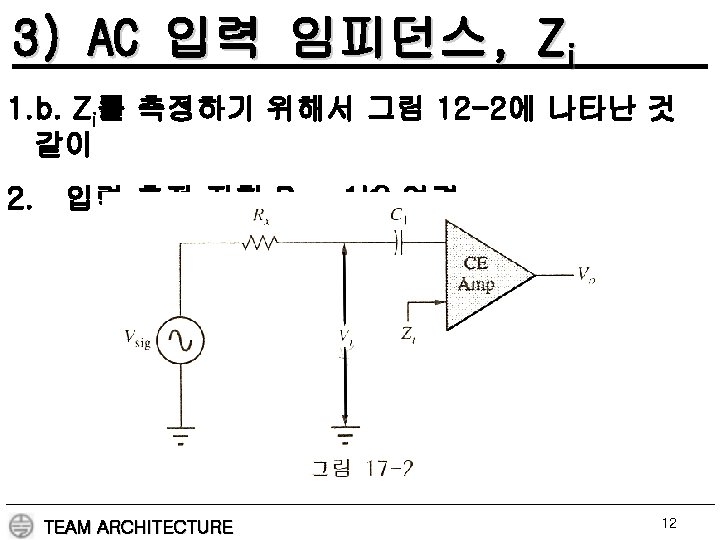

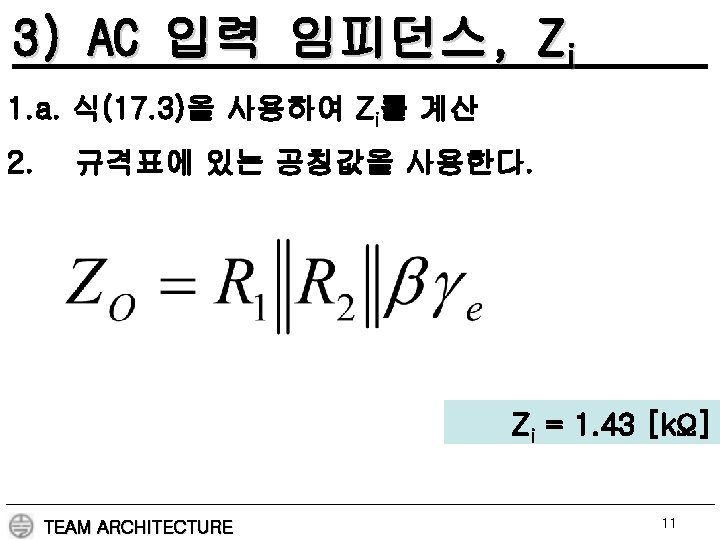

3) AC 입력 임피던스, Zi 1. b. 입력 Vsig = 20 m. V를 인가.

3) AC 입력 임피던스, Zi 1. b. 입력 Vsig = 20 m. V를 인가. Vi 측정 Zi = 3. 48 [kΩ] TEAM ARCHITECTURE 13

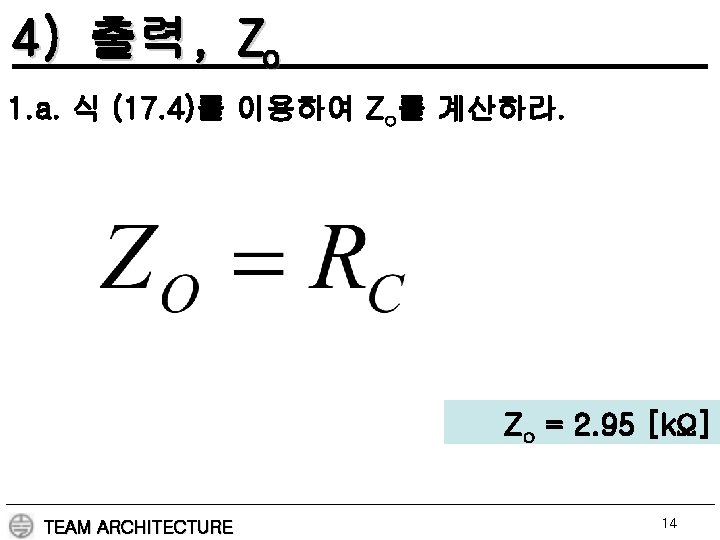

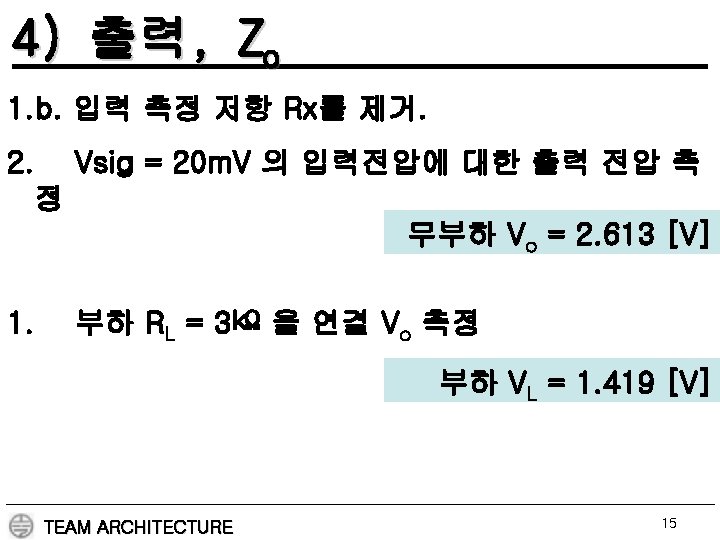

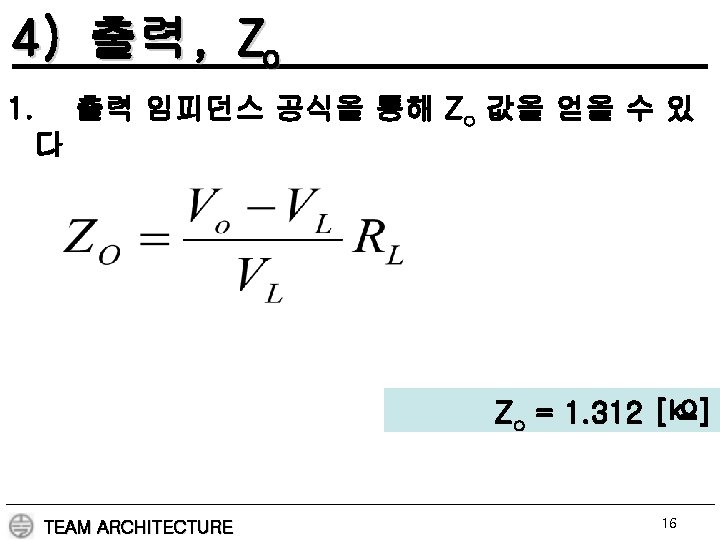

4) 출력, Zo 1. a. 식 (17. 4)를 이용하여 Zo를 계산하라. Zo = 2.

4) 출력, Zo 1. a. 식 (17. 4)를 이용하여 Zo를 계산하라. Zo = 2. 95 [kΩ] TEAM ARCHITECTURE 14

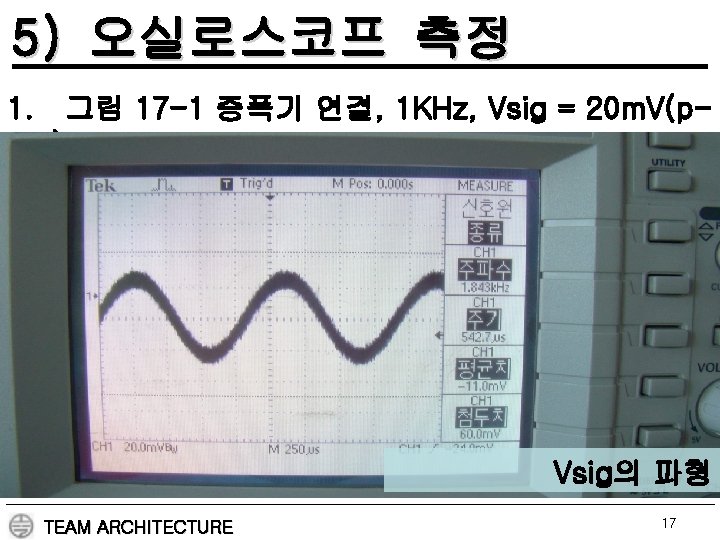

5) 오실로스코프 측정 1. 그림 17 -1 증폭기 연결, 1 KHz, Vsig = 20

5) 오실로스코프 측정 1. 그림 17 -1 증폭기 연결, 1 KHz, Vsig = 20 m. V(pp) Vsig의 파형 TEAM ARCHITECTURE 17

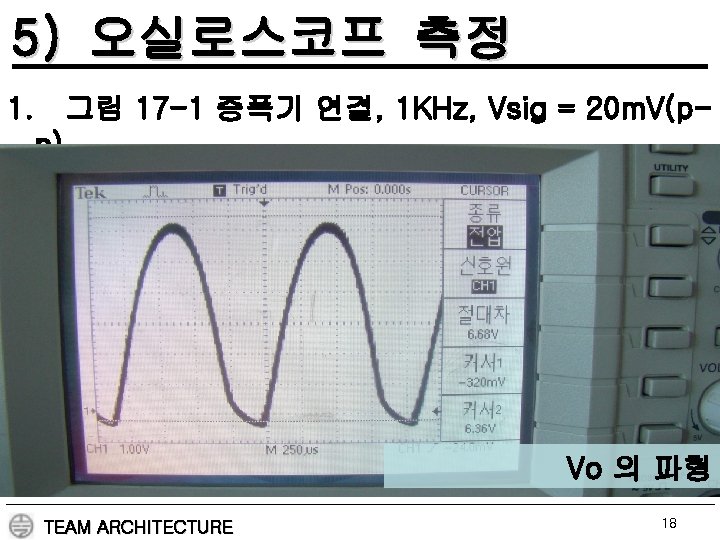

5) 오실로스코프 측정 1. 그림 17 -1 증폭기 연결, 1 KHz, Vsig = 20

5) 오실로스코프 측정 1. 그림 17 -1 증폭기 연결, 1 KHz, Vsig = 20 m. V(pp) Vo 의 파형 TEAM ARCHITECTURE 18
