Diversificación de materias primas para la producción de biocombustibles MSc. Ing. Christian Vergara O. Departamento de Ingeniería Química Universidad de La Frontera Seminario Internacional “Región de La Araucanía: desafiando el cambio climático con las energías renovables” Temuco, Diciembre de 2009

MILLONES DE HABITANTES Evolución de la población mundial Población Mundial : 6. 800. 442. 782 Actualizado: 30 nov 2009; 21: 50 CHILE CONTINENTAL Fuente: U. S. Census Bureau, Population Division. http: //www. census. gov

Evolución de la población mundial La Sociedad Industrial tiene 150 años • Carbón 1750; Petróleo 1850; Gas 1920 • Población x 6 , esperanza de vida x 2 • Consumo energético per cápita x 50 • Consumo energético total x 300 • Consumo diario de petróleo: 14 Glitros/día De vivir del flujo a vivir del stock

Evolución de la población mundial Consumo PPC (M BTU/año) Canadá 400 Estados Unidos 350 Alemania Reino Unido Francia 165 Japón Italia 135 El consumo energético mundial total en 2005 fue de 500 EJ (= 5 x 1020 J) (ó 138. 900 TWh). Esto equivale a una potencia media de 15 TW (= 1. 5 x 1013 W). Energy Information Administration, U. S. Department of Energy (July 31 2006)

Foto de satélite que muestra la Tierra de noche iluminada por el brillo de la luz artificial. Crédito: C. Mayhew and R. Simmon (NASA/GSFC).

Foto de satélite que muestra la Tierra de noche iluminada por el brillo de la luz artificial. Crédito: C. Mayhew and R. Simmon (NASA/GSFC).

Foto de satélite que muestra la Tierra de noche iluminada por el brillo de la luz artificial. Crédito: C. Mayhew and R. Simmon (NASA/GSFC).

Foto de satélite que muestra la Tierra de noche iluminada por el brillo de la luz artificial. Crédito: C. Mayhew and R. Simmon (NASA/GSFC).

Fuentes primarias de energía mundial 12. 000 Millones toneladas equivalentes de petróleo /año ¡ 90% a partir de procesos de combustión !

Fuentes de energía eléctrica en el mundo Consumo mundial = 20 millones GWh / año Capacidad Instalada Mundial = 4. 000 GW KILO (k): 103 MEGA (M): 106 GIGA (G): 109 TERA (T): 1012

Calentamiento Global

Gt CO 2 -eq / año Emisiones de Gases con Efecto Invernadero

Dióxido de Carbono Metano Óxido Nitroso

Temperatura Global y Concentración de 2 CO Temperatura Dióxido de Carbono

Emisión y Captación Natural de Carbono Continentes liberan: 60 Gt C/año Continentes captan: 63 Gt C/año Oceános liberan: 90 Gt C/año Oceános captan: 91, 7 Gt C/año Neto: 60 -63+90 -91, 7 = - 4, 7 Gt C/año El Sistema Natural “captura” 4, 7 Gt C/año

Emisión y Captación Total de Carbono Total Emisión Natural: 150 Gt C/año Emisiones Antrópicas: 8, 7 Gt C/año Total Captación Natural: 154, 7 Gt C/año - 4, 7 Gt Actividades Humanas Neto: - 4, 7 + 8, 7 = 4, 0 Gt C/año El contenido de C en la atmósfera aumenta en 4 Gt C / año

Emisiones Globales de GEI v. Emisiones debido al uso de energía Generación eléctrica 21% Industria 17% Transporte 14% Producción de fósiles 11% Doméstico y comercial 10% 73% v. Agricultura 13% v. Uso de suelo (incluyendo deforestación) 10% v. Residuos 4%

Gases con Efecto Invernadero Contribución actual Vapor de agua Dióxido de carbono (CO 2) 36 -72% 9 -26% Metano (CH 4) 4 -9% Óxido nitroso (N 2 O) 3 -7% Compuestos CFC Hidrofluorocarbonos (HFC) Perfluorocarbonos (PFC) Hexafluoruro de azufre (SF 6) 11% Ozono (O 3) 3 -7%

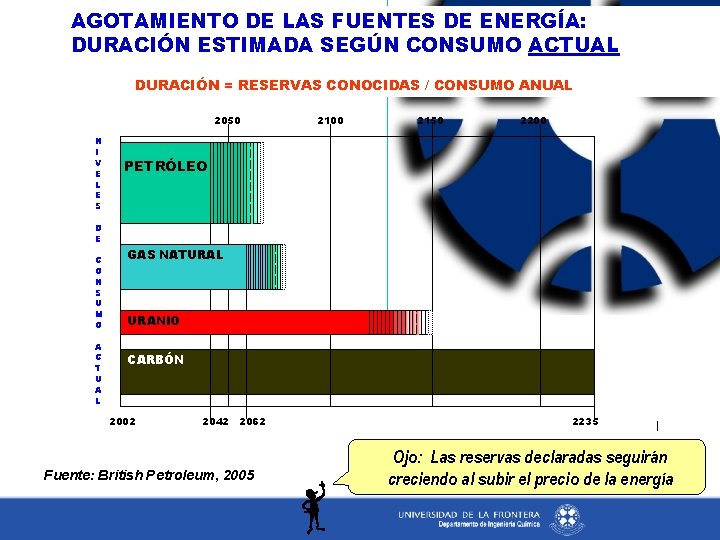

AGOTAMIENTO DE LAS FUENTES DE ENERGÍA: DURACIÓN ESTIMADA SEGÚN CONSUMO ACTUAL DURACIÓN = RESERVAS CONOCIDAS / CONSUMO ANUAL 2050 N I V E L E S 2100 2150 2200 PETRÓLEO D E C O N S U M O A C T U A L GAS NATURAL URANIO CARBÓN 2002 2042 2062 Fuente: British Petroleum, 2005 2235 Ojo: Las reservas declaradas seguirán creciendo al subir el precio de la energía

“La Edad de Piedra no terminó por falta de piedras. . . La Era del Petróleo terminará mucho antes de que se agote el petróleo. . . “ Sheik Zaki Yamani , ex- Ministro del Petróleo de Arabia Saudita Si no cuestionamos el crecimiento económico, el problema no tiene solución.

Dos exigencias básicas de sustentabilidad Consumo responsable • Minimizar el impacto ambiental derivado del consumo de bienes y servicios. • Información. • Ecoetiquetado. v v Producción responsable • Diseñar productos y procesos con mínimo impacto sobre la salud, los RRNN y la calidad ambiental. • Eco-diseño. Diversificación energética Fuentes renovables de energía

El Desarrollo Sustentable es aquel que puede lograr satisfacer las necesidades y las aspiraciones del presente, sin comprometer la capacidad de las generaciones futuras de satisfacer sus propias necesidades y aspiraciones. "Reunir las necesidades del presente sin comprometer la habilidad de las generaciones futuras de reunir sus propias necesidades. "

Fuentes renovables no contaminantes o “limpias”

Ensenada del mar de Irlanda. Proyecto de Sea. Gen puede producir hasta 1. 2 megavatios de electricidad, suficiente para alumbrar 1, 400 casas. Esquema de generación por turbina horizontal.

Modelo de prueba de Wavegen de 0. 5 MW, en Escocia

Personas nadando al exterior de una planta de producción de energía geotérmica en Islandia.

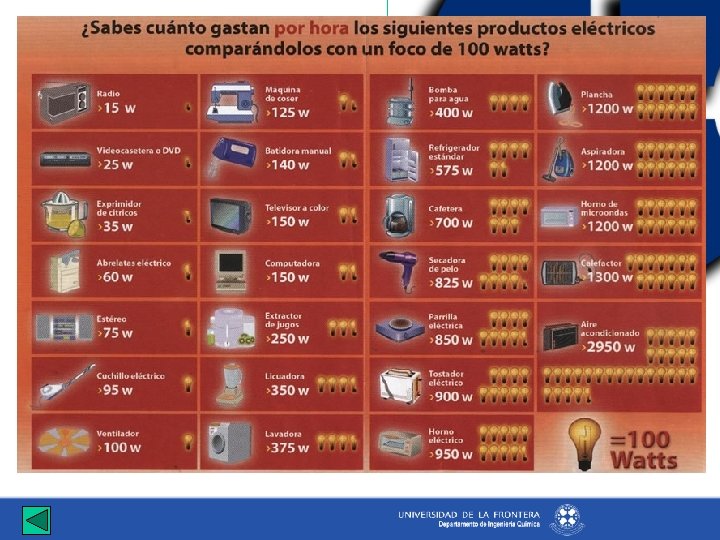

El ahorro energético como ERNC !!

Bioenergías Seminario Internacional “Región de La Araucanía: desafiando el cambio climático con las energías renovables” Temuco, Diciembre de 2009

Bioenergía Energía Renovable Capacidad de Renovación • • • Disponibilidad asegurada. Basadas en ciclos naturales del planeta. Solar, geotérmica, bioenergía, eólica, mareomotriz.

Bioenergía Basadas en material de origen biológico (biomasa) • • • Bioetanol. Biodiesel. Biogás. Nuestros RESIDUOS contienen una cantidad “atractiva” de materia orgánica

Fotosíntesis

Bioetanol Ø Producido por fermentación: • Caña de azúcar (Brasil) • Maíz (Estados Unidos)

Bioetanol

Bioetanol Estados Unidos Brasil Unión Europea China TOTAL MUNDIAL 19, 5 M Ton 14, 9 M Ton 1, 8 M Ton 1, 27 M Ton 39, 5 M Ton

Bioetanol: materias primas • Tubérculos • Trigo • Cebada • Caña de azúcar • Remolacha • Maíz • Materia prima forestal • Residuos forestales • RSM fracción celulósica • Subproductos: glicerol

Biodiesel Ø Producido a partir de aceites y grasas. Ø Sustituto parcial o total del diesel. Ø Puede producirse de varias fuentes: raps, jatropha, palma. Ø También puede producirse a partir de microalgas.

Biodiesel

Biodiesel Alemania Estados Unidos Francia Italia TOTAL MUNDIAL 2 M Ton 1, 15 M Ton 0, 5 M Ton 7, 9 M Ton

Biodiesel: materias primas • Colza • Girasol • Soja • Jatropha • Aceites residuales • Aceites microbóticos

Biogás Ø Producto de la descomposición anaerobia de la materia orgánica en ausencia de oxígeno. Ø Proceso biológico natural. Ø Proceso usado para el tratamiento de residuos. CH 4 + CO 2 Metano Dióxido de carbono

Digestión anaerobia Energía 3 k. Wh/kg COD Materia orgánica DIGESTION ANAEROBIA biomasa 1 vaca genera 0, 5 k. Watt 1000 vacas 0, 5 MWatt Digestado

Biogás Ø Fuente de energía renovable. Ø Doble beneficio: tratamiento de residuos y producción de energía. Ø ¡Energía a partir de residuos! Ø Usos: • • Producción de calor. Generación de electricidad. Combustible vehicular. Uso domético (reemplazo de gas natural).

Biogas como energía renovable O 2 digestión DIGESTION CO 2 CH 4 (+ CO 2)

Biogas como energía renovable digestión O 2 Products CO 2 CH 4

Vehículos Calor Electricidad Generación de residuos Uso de biogás Refinación de biogas Producción de biogás

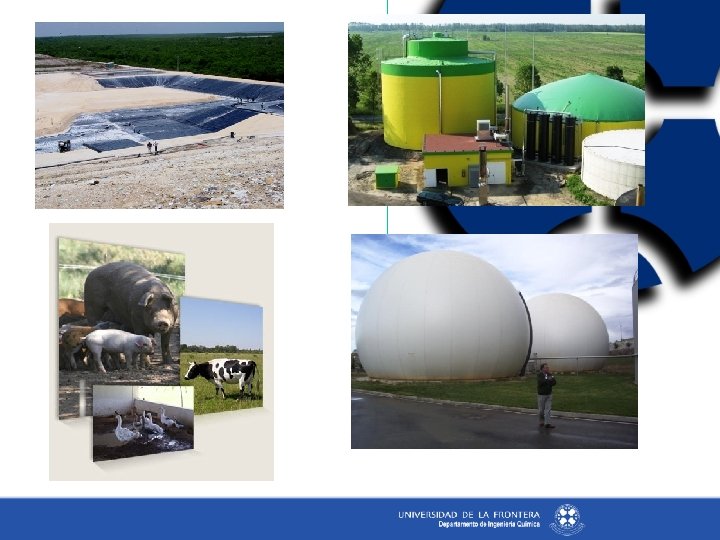

Biogás: materias primas AMPLIA DIVERSIDAD DE SUSTRATOS ORGÁNICOS !! • Purines • Residuos industriales: RISES, RILes • Residuos municipales • Residuos agrícolas • “Lodos”

Potencial de biogás en Chile Sólo residuos orgánicos. Estudio no incluyó cultivos energéticos !!!

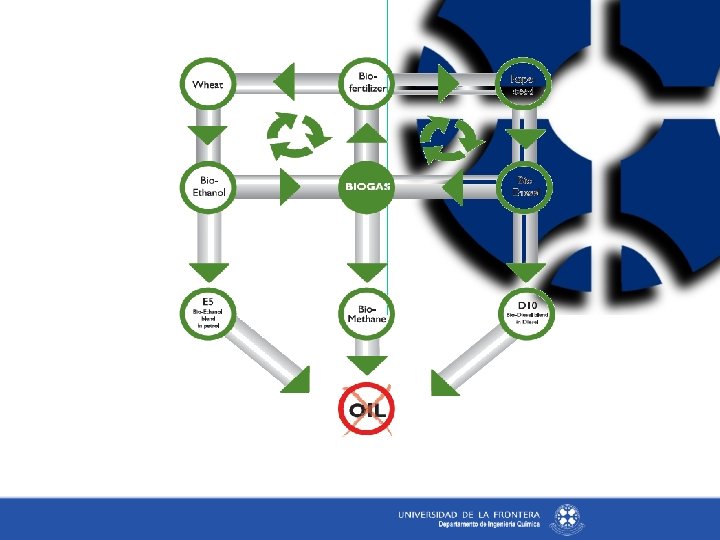

Biogas como herramienta de sustentabilidad Biogás o Combustibles líquidos (bioetanol, biodiesel) Biogás puede usarse como una herramienta para incrementar la sustentabilidad de biocombustibles líquidos ?

Proyectos de biogás en Chile CCU Temuco Reactor UASB para el tratamiento de aguas residuales

Proyectos de biogás en Chile La Farfana, Aguas Andinas

Convenio Metrogas-Aguas Andinas Ø Abastecimiento domiciliario de gas proveniente de los digestores de lodos de la planta La Farfana. • Convenio entre aguas andinas y Metrogas. • 24. 000 m 3 anuales, el 10% de las necesidades de los clientes residenciales (150. 000 habitantes). • Reducirá las emisiones de CO 2 en 21300 toneladas por año.

Proyectos de biogás en Chile La Farfana, Aguas Andinas

Proyectos de biogás en Chile Planta de biogas Los Angeles HBS Energía, MWM Sustrato: estiércol (3000 novillos + 600 Há maíz Potencia eléctrica: 1 MW 4, 4 MW US$ 16 M

HBS Los Ángeles: hidrólisis previa (55 °C)

HBS Los Ángeles: fermentación (38 °C)

HBS Los Ángeles: motor generador (1021 k. W)

Calentamiento Global q. El 11 de diciembre de 1997 los países industrializados se comprometieron a ejecutar un conjunto de medidas GEI. q. El acuerdo entró en vigor el 16 de febrero de 2005. q. El objetivo principal es disminuir el cambio climático antropogénico cuya base es el efecto invernadero.

Bonos de carbono Ø Mecanismo creado para reducir la generación de gases invernadero a nivel global. Ø Considera el derecho a emitir CO 2 como un bien canjeable, con un precio establecido en el mercado. Ø Países en desarrollo pueden implementar proyectos que reduzcan las emisiones, generando bonos que pueden venderse a países industrializados. Ø Proyectos de bioenergía: pueden co-financiarse por medio de venta de bonos de carbono.

Bonos de Carbono $ CO 2

Bonos de Carbono CO 2 Combustibles fósiles

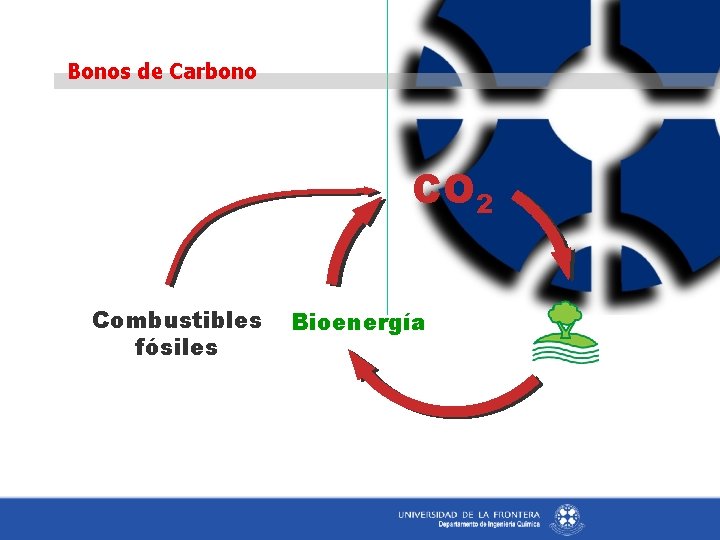

Bonos de Carbono CO 2 Combustibles fósiles Bioenergía

Bioenergías en la UFRO Ø Proyectos de investigación Innovación en la producción de biodiesel. Gasificación de biomasa. Nuevas tecnologías de digestión anaerobia. Biogás como combustible vehicular. Ø Promoción y transferencia tecnológica Red Chilena de Biogás. (www. redbiogas. cl)

Diversificación de materias primas para la producción de biocombustibles MSc. Ing. Christian Vergara O. Departamento de Ingeniería Química Universidad de La Frontera Seminario Internacional “Región de La Araucanía: desafiando el cambio climático con las energías renovables” Temuco, Diciembre de 2009

El petróleo: Base de la Sociedad Industrial Moderna Reservas mundiales : 144. 000 millones toneladas petróleo (140 -180 millones) Consumo actual: 4. 000 millones toneladas /año 144. 000 = 36 años Centro Sudamérica América del Norte Asia – Pacìfico Àfrica Europa y Eurasia Medio Orie
