distrbio variao de uma grandeza fsica se propaga

• distúrbio / variação de uma grandeza física • se propaga • levam sinais de um lugar a outro • transportam energia Ondas

O que é uma onda? ? Podemos definir onda como uma variação de uma grandeza física que se propaga no espaço. É um distúrbio que se propaga e pode levar sinais ou energia de um lugar para outro. “Energia em movimento”. Objetos com movimento periódico são geradores de ondas. Ondas II

ondas gerais / harmônicas Onda geral (progressiva ) y(x, t)=y(x-vt) Onda harmônica (progressiva ) Ondas I

ondas transversais / longitudinais

Som: uma onda longitudinal Longitudinal wave: the wave in which the disturbance is parallel to the line of travel of the wave.

Corda tensionada: ondas transversais Transverse wave: the wave in which the disturbance is perpendicular to the line of travel of the wave.

Propriedades de ondas harmônicas (senoidas) Descrição do movimento Velocidade da onda

Som: uma onda longitudinal Longitudinal wave: the wave in which the disturbance is parallel to the line of travel of the wave.

Corda tensionada: ondas transversais Transverse wave: the wave in which the disturbance is perpendicular to the line of travel of the wave.

Propriedades de ondas harmônicas (senoidas) Descrição do movimento Velocidade da onda Intensidade Potencia transportada por unidade de área [W/m 2]

Velocidade da onda vs velocidade do meio vparícula vonda

Velocidade da onda em vários meios v = constante : para meios “não dispersivos”: a freqüência e o comprimento de onda se ajustem assim que v fica constante • ondas transversais numa corda: T = tensão, =densidade linear Violão : v = 2*0. 75 m • 440 Hz : 660 m/s na 2 a corda (lá) • som : T=293 K : v = 344 m/s

Som movimento das moléculas muda densidade, diferenças de densidade diferenças de pressão movimento das moléculas. Amplitude de som : 2 10 -10 bar para 0 decibel Intensidade =10 log 10(I/Iref)= 20 log(P/Pref) [db] 60 db é normal, 150 db dói.

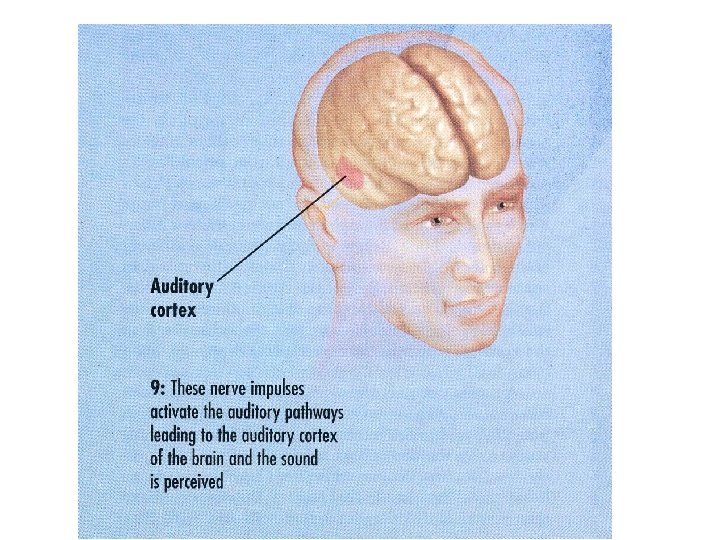

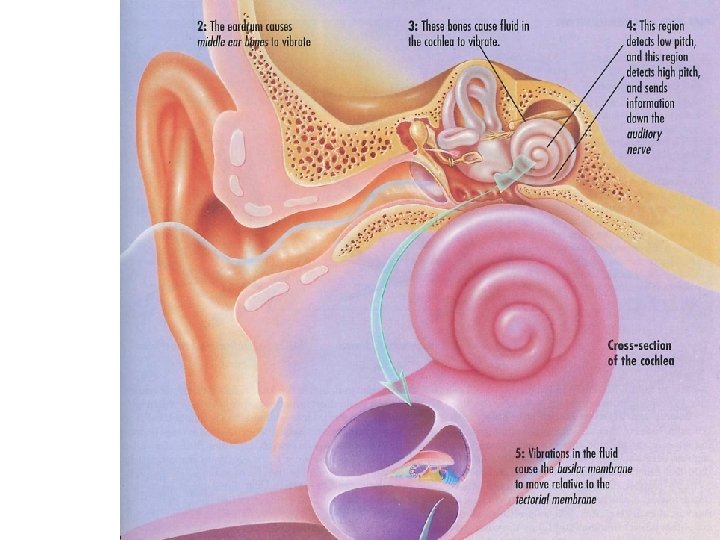

Tectorial membrane 8. This change in the hair cell is conveyed across the synapse to sensory neurons in the auditory nerve

Sound… Infrasonic 20 Hz Ultrasonic Frequency f Rhinoceroses: communicating with each other 20 k. Hz Bats: navigating and locating food.

Applications… Therapy Uma onda pode levar energia de um lugar a outro 23 k. Hz Neurosurgeons use a CUSA to “cut out” brain tumors without adversely affecting the surrounding healthy tissue.

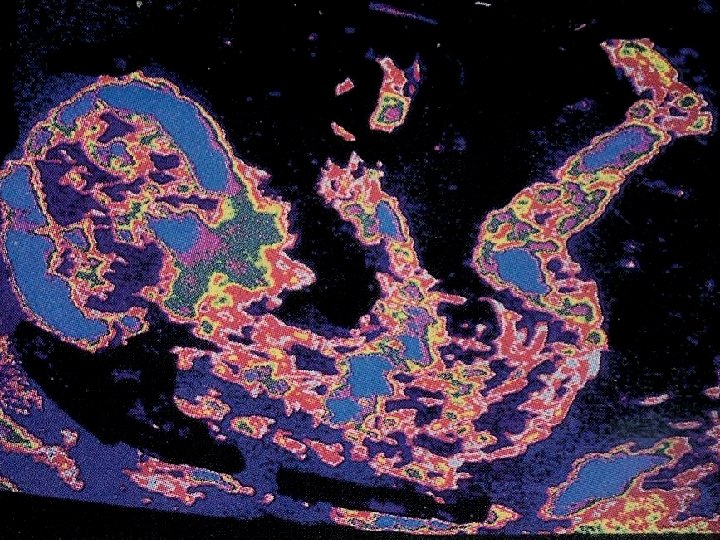

Some of the ultrasound is reflected from each interface and the return time of an echo depends on the depth of the interface. L = vt

Resumo • Movimento periódico e ondas • Ondas harmônicas – período, frequência (angular), comprimento de onda, velocidade = f • Ondas transversais / longitudinais • som

Ondas eletromagnéticas, luz Cargas paradas geram campos elétricos (estáticos) Cargas em movimento geram ondas eletromagnéticas

• Princípio de superposição Quando duas ondas estão no mesmo lugar, o distúrbio resultante é a soma dos dois distúrbios individuais Onda resultante onda 1 Onda 2 Ondas II

Linear Superposition… Constructive interference ( = 2 m ) Crest-to-crest m x Trough-to-trough They are in phase. Constructive interference

Linear Superposition… Destructive interference Crest-to-trough ( = 2 m ) /2 m Crest-to-trough They are out of phase. Destructive interference

Exp. da fenda dupla mostra interferência e a natureza ondular da luz Interference: Young’s double slit exp

O principio de Huygens estabelece que: cada ponto da frente de onda pode considerar-se como uma fonte pontual de ondas secondarias. Huygens As ondas circulares se comportam como se tivessem sido produzidas por uma fonte pontual Onda plana incidente animações Onda esférica

Bright Fringe Constructive Interference

Dark Fringe Destructive Interference

Interferência ‘Feixe de luz’ Duas Fendas:

Difração Feixe de partículas numa fenda d P 0 P 1 P 2 D Fenda longa: Fenda Circular (disco de Airy):

Uma fenda =6328 Å Laser He/Ne

Uma e duas fendas =6328 Å Laser He/Ne

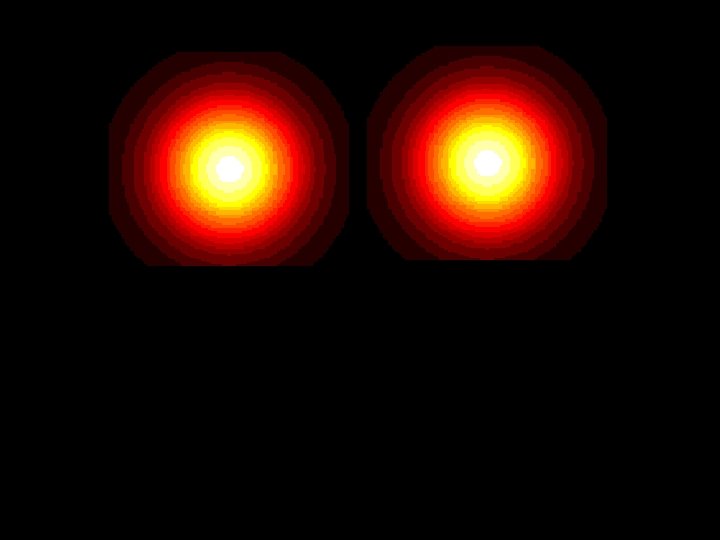

Uma fenda Resolução:

Uma fenda Resolução:

Uma fenda Resolução:

Uma fenda Resolução:

Uma fenda Resolução:

O limite de resolução é dado pela equação: = apertura angular (metade do ângulo subtendido no objeto pelo objetivo) n = índice de refração (do meio) n sen é chamado de apertura numérica. Exemplo: o limite de resolução do microscopio com apertura angular de 90 o usando luz de 600 nm (com óleo no meio, que da n = 1. 50) é aproox. 200 nm. Portanto, a magnificação é 1000 vezes. Porém diâmetros menores que 2 mm apresentam aberrações, etc. . Qual é a vantagem do ME ?

Comparações

Set up experimental =6328 Å Laser He/Ne 6328 Å = 638 nm Uma fenda Duas fendas Objetos vários

Fio de Cabelo Uma fenda Duas fendas Objetos vários =6328 Å Laser He/Ne

DIFRAÇÃO DE UM FIO DE CABELO Se no lugar de uma fenda simples, colocarmos um fio de cabelo, o padrão de difração produzido por um feixe laser, é muito similar ao da fenda, exceto na pequena região dentro do feixe. Isto pode ser explicado a partir do principio de Babinet de máscaras complementares.
